學習 Android（十四）NDK基礎

Android NDK 是一個工具集，可讓我們使用 C 和 C++ 等語言以原生代碼實現應用的各個部分。對于特定類型的應用，這可以幫助我們重復使用以這些語言編寫的代碼庫。

接下來，我們將按照以下步驟進行講解

• NDK 是什么，作用和原理
• Android Studio 中配置 NDK 與 CMake
• 創建簡單 Native 庫（C/C++），Java 調用 Native 方法
• 了解 JNI 基本概念，基本數據類型映射，Java 和 C++ 函數簽名
• 學習如何傳遞 Java 字符串、數組到 Native ，反之亦然

---

1. NDK 是什么？作用和原理

1.1 NDK 是什么？

原生開發套件 (NDK) 是一套工具，能夠讓我們在 Android 應用中使用 C 和 C++ 代碼，并提供眾多平臺庫，我們可使用這些平臺庫管理原生 activity 和訪問實體設備組件，例如傳感器和觸控輸入。NDK 可能不適合大多數 Android 編程初學者（例如作者我），初學者只需使用 Java 代碼和框架 API 開發應用。然而，我們需要實現以下一個或多個目標，那么 NDK 就能派上用場：

• 進一步提升設備性能，以降低延遲或運行游戲或物理模擬等計算密集型應用。

• 重復使用您自己或其他開發者的 C 或 C++ 庫。

我們可以在 Android Studio 2.2 或更高版本中使用 NDK 將 C 和 C++ 代碼編譯到原生庫中，然后使用 Android Studio 的集成構建系統 Gradle 將原生庫打包到 APK 中。Java 代碼隨后可以通過 Java 原生接口 (JNI) 框架調用原生庫中的函數。

Android Studio 編譯原生庫的默認構建工具是 CMake。由于很多現有項目都使用 ndk-build 構建工具包，因此 Android Studio 也支持 ndk-build。不過，如果要創建新的原生庫，則應使用 CMake。

1.2 NDK 的工作原理

NDK 的本質是通過 JNI（Java Native Interface）橋接 Java/Kotlin 和 C/C++ 本地代碼，從而實現跨語言通信與調用，并在 Android 系統中生成 .so 動態鏈接庫供運行時加載。

• 整體架構流程圖如下所示

Java/Kotlin 層|| 調用 native 方法v
JNI (Java Native Interface)|| 負責參數類型轉換、方法注冊v
C/C++ 層代碼（通過 NDK 編譯）|| 編譯為 .so 動態庫v
libnative-lib.so 被 Android 加載并運行

• Java 層聲明 native 方法

  我們首先要在 Java 或 Kotlin 中用 native 關鍵字聲明一個方法：

  public class NativeLib {static {System.loadLibrary("native-lib"); // 加載 C/C++ 編譯生成的 .so 文件}public native int add(int a, int b); // native 方法，C/C++ 實現
  }


• C/C++ 層實現（通用JNI）

  我們需要在 C/C++ 中用 JNI 方式實現這個方法，簽名必須完全匹配

  extern "C" JNIEXPORT jint JNICALL
  Java_com_example_NativeLib_add(JNIEnv *env, jobject thisz, jnit a, jint b) {return a + b;
  }


  • JNIEnv* 是 JNI 環境指針（用于訪問 Java）

  • jobject 是 Java 傳進來的對象引用（即 this）

• 構建和變異位動態庫（.so 文件）

  使用 CMakeLists.txt 或 Android.mk 構建規則，把你的 C++ 文件編譯成 .so：

  • 輸出目錄：app/build/intermediates/cmake/debug/obj/arm64-v8a/libnative-lib.so

  • 會被打包進 APK，在運行時由 System.loadLibrary 加載

• 運行時調用流程

  • 用戶點擊或代碼調用 NativeLib.add()

  • JVM 會通過 JNI 找到 .so 文件中注冊的 Java_com_example_NativeLib_add() 方法

  • 調用 C++ 實現，返回結果給 Java

2. Android Studio 中配置 NDK 與 CMake

2.1 在 Android Studio 中操作：

1. 打開 Preferences（設置）：

   • macOS: Android Studio > Preferences

   • Windows/Linux: File > Settings

2. 導航到：
   Appearance & Behavior > System Settings > Android SDK > SDK Tools

3. 勾選并安裝：

   • NDK (Side by side)

   • CMake

   • LLDB（可選，調試 C++ 用）

2.2 配置 build.gradle 文件

以下以 App 模塊的 build.gradle（Groovy 版） 為例說明配置方式：

1. defaultConfig 中添加：

   defaultConfig {...externalNativeBuild {cmake {cppFlags ""}}ndk {abiFilters 'armeabi-v7a', 'arm64-v8a' // 你可以根據需求精簡架構}
   }


2. 配置 externalNativeBuild

   android {...externalNativeBuild {cmake {path "src/main/cpp/CMakeLists.txt" // 指向你的 CMake 配置文件version "3.22.1" // 根據你安裝的版本寫}}
   }


2.3 創建 C/C++ 文件和 CMake 配置

app/└── src/└── main/├── cpp/│    ├── native-lib.cpp│    └── CMakeLists.txt└── java/

native-lib.cpp

#include <jni.h>extern "C"
JNIEXPORT jint JNICALL
Java_com_example_ndkdemo_NativeLib_add(JNIEnv *env, jobject obj, jint a, jint b) {return a + b;
}

CMakeLists.txt

cmake_minimum_required(VERSION 3.10.2)project("ndkdemo")add_library( # 構建庫名native-libSHAREDnative-lib.cpp
)find_library( # 找到 log 庫log-liblog
)target_link_libraries( # 鏈接 log 庫native-lib${log-lib}
)

2.4 Java 層調用 native 方法

public class NativeLib {static {System.loadLibrary("native-lib"); // 加載 .so}public native int add(int a, int b); // 聲明 native 方法
}

2.5 構建與運行

1. 點擊 Build → Rebuild Project

2. .so 文件將生成在：
   app/build/intermediates/cmake/debug/obj/arm64-v8a/libnative-lib.so

3. 如果你運行到 ARM64 模擬器或真機，程序會自動加載對應 .so 并調用你的 native 方法。

3. 創建簡單 Native 庫（C/C++），Java 調用 Native 方法

3.1 步驟一：項目結構準備

在 Android Studio 中新建一個空項目（Empty Activity），選擇 Java語言，API 21，然后按如下結構添加文件：

app/└── src/└── main/├── cpp/│    ├── native-lib.cpp      C++ 實現文件│    └── CMakeLists.txt      CMake 構建文件└── java/com/example/ndkdemo/└── NativeLib.java      Java 調用封裝類

3.2 步驟二：配置 build.gradle (app 模塊)

android {defaultConfig {...// 指定使用的 ABI 架構ndk {abiFilters 'armeabi-v7a', 'arm64-v8a'}// 配置 CMake 構建externalNativeBuild {cmake {cppFlags ""}}}// 指定 CMake 構建文件路徑externalNativeBuild {cmake {path "src/main/cpp/CMakeLists.txt"}}
}

3.3 步驟三：創建 CMake 構建文件（CMakeLists.txt）

在 app/src/main/cpp/CMakeLists.txt 中實現

cmake_minimum_required(VERSION 3.10.2)
project("ndkdemo") // 記得這是填對應的名稱add_library( # native 庫名native-libSHAREDnative-lib.cpp
)find_library( # 引用 Android 日志庫（可選）log-liblog
)target_link_libraries(native-lib${log-lib}
)

3.4 步驟四：實現 C++ 代碼（native-lib.cpp）

在 app/src/main/cpp/native-lib.cpp 中實現

#include <jni.h>// 使用 extern "C" 避免 C++ 方法名被改寫（mangling）
extern "C"
JNIEXPORT jint JNICALL
Java_com_example_ndkdemo_NativeLib_add(JNIEnv *env, jobject thiz, jint a, jint b) {return a + b;
}

3.5 步驟五：Java 封裝 Native 調用

在 com/example/ndkdemo/NativeLib.java 中實現

package com.example.ndkdemo;public class NativeLib {static {System.loadLibrary("native-lib"); // 加載 native-lib.so 動態庫}// native 方法聲明，由 C++ 實現public native int add(int a, int b);
}

3.6 步驟六：在 Activity 中調用驗證

在 com/example/ndkdemo/MainActivity.java 中實現

public class MainActivity extends AppCompatActivity {private final NativeLib nativeLib = new NativeLib();private TextView textView;@Overrideprotected void onCreate(Bundle savedInstanceState) {super.onCreate(savedInstanceState);setContentView(R.layout.activity_main);textView = findViewById(R.id.tv_result);int result = nativeLib.add(3, 4); // 調用 native 方法textView.setText("3 + 4 = " + result);}
}

3.7 步驟七：構建運行

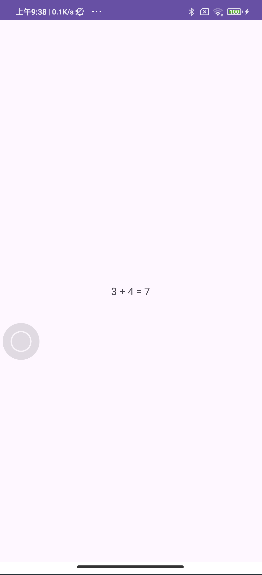

編譯運行結果如下所示

4. 了解 JNI 基本概念，基本數據類型映射，Java 和 C++ 函數簽名

接下來我們將針對 JNI 進行相關的學習和了解

4.1 基本數據類型

Java 類型	JNI 類型	描述
boolean	jboolean	無符號 8 位（通常為 unsigned char）， 值為 JNI_TRUE (1) 或 JNI_FALSE (0)
byte	jbyte	有符號 8 位
char	jchar	無符號 16 位
short	jshort	有符號 16 位
int	jint	有符號 32 位
long	jlong	有符號 64 位
float	jfloat	32 位 IEEE 浮點數
double	jdouble	64 位 IEEE 浮點數
void	void	對應 void 類型

4.2 引用類型

Java 類型	JNI 類型	說明
java.lang.Object	jobject	所有對象的基類
任意 Java 類	jclass	Java 類的引用
java.lang.String	jstring	Java 字符串
T[]（Java 數組）	jarray	所有數組的基類
原始類型數組	jintArray、jbyteArray 等	特定類型的數組
Java 對象數組	jobjectArray	包含對象引用的數組
異常	jthrowable	可被 throw 的對象

4.3 特殊輔助類型

JNI 類型	定義	用途
jsize	typedef jint jsize;	表示數組、字符串長度或大小等
jfieldID	不透明指針類型	標識一個類的字段
jmethodID	不透明指針類型	標識一個類的方法

4.4 本地方法接口類型

JNI 提供的所有函數都通過這兩個結構體訪問：

類型名	說明
JNIEnv *	每個線程獨有，包含 JNI 所有函數指針
JavaVM *	JVM 實例指針，用于跨線程附加線程等操作

4.5 布爾常量

為兼容 C 語言布爾類型，定義了：

#define JNI_TRUE  1
#define JNI_FALSE 0

4.6 原始類型數組

Java 類型	JNI 類型
boolean[]	jbooleanArray
byte[]	jbyteArray
char[]	jcharArray
short[]	jshortArray
int[]	jintArray
long[]	jlongArray
float[]	jfloatArray
double[]	jdoubleArray

4.7 對象數組

Java 類型	JNI 類型	說明
String[]	jobjectArray	指向一組 jstring 對象的數組
Object[]	jobjectArray	可存放任意引用類型對象
SomeClass[]	jobjectArray	存放 SomeClass 對象的數組

5 Java 和 C++ 函數簽名

Java 和 C++ 函數簽名是函數唯一身份的定義方式，但兩者的表現形式和規則存在差異。

5.1 Java 的函數簽名

Java 中函數簽名包括：函數名 + 參數類型列表（不包括返回值）

public int add(int a, int b) { ... }

Java 中，下面兩個方法簽名相同，會報錯

public void test(int x) { }
public int tes(int x) { } // 編譯報錯：簽名沖突（返回值不算簽名）

Java 方法簽名示例（包括參數類型）：

方法聲明	簽名（方法名 + 參數類型）
void foo(int x)	foo(I)
void foo(String s)	foo(Ljava/lang/String;)
void foo(int[] arr)	foo([I)
void foo(int x, String s)	foo(ILjava/lang/String;)

5.2 C++ 的函數簽名

C++ 中函數簽名包括：函數名 + 參數類型列表（返回值不計入簽名）

int add(int a, int b);
double add(int a, int b); // 編譯錯誤：重定義函數（簽名沖突）

但和 Java 不同的是，C++ 支持函數重載：C++ 的重載機制在編譯和鏈接層處理得很好，不需要額外區分。但 Java 的重載雖然語法上支持，但在調用 native 方法時，需要開發者顯式編碼函數簽名，這讓處理重載略顯麻煩。并不是說 Java 不支持重載，而是說 Java 的重載不天然適用于 native binding，需要額外工作。

void print(int x);
void print(double x);

函數簽名還包括是否為指針、引用、常量等修飾：

void func(int &x); // 引用
void func(const int x); // const 修飾不同參數，簽名不同

5.3 Java 和 C++ 在 JNI 中的函數簽名映射

JNI 中為了讓 Java 調用 C/C++ 函數，會將 Java 方法 簽名映射為 JNI 名字。

public class MyClass {public native void hello(String msg);
}

對應的 C 函數簽名為:

JNIEXPORT void JNICALL Java_MyClass_hello(JNIENV *env, jobject obj, jstring msg);

規則如下：

• 包名和類名中的 . 替換為 _

• 方法名拼接在類名后

• 參數類型在 JNI 中通過 jint、jstring、jbooleanArray 等類型傳遞

5.4 常見 JNI 簽名編碼表

Java 類型	JNI 類型編碼
int	I
boolean	Z
byte	B
char	C
short	S
long	J
float	F
double	D
void	V
Object	L類名;
int[]	[I
String	Ljava/lang/String;

6. 學習如何傳遞 Java 字符串、數組到 Native ，反之亦然

6.1 Java 與 Native（C/C++）之間的數據傳遞總覽

類型	Java -> Native	Native -> Java
String	jstring → const char*（使用 GetStringUTFChars）	創建 jstring（用 NewStringUTF）
基本類型數組	jintArray, jbyteArray 等 → jint*（使用 GetXxxArrayElements 或 GetXxxArrayRegion）	創建數組并填充（用 NewXxxArray + SetXxxArrayRegion）
對象數組	jobjectArray → 單個元素用 GetObjectArrayElement 訪問	創建 jobjectArray 并填充每一項
自定義對象	傳入 jobject，通過 JNI API 訪問其字段或方法	構造 Java 對象并返回

6.2 Java 字符串與 Native 的相互轉換：

• Java -> Native ：獲取 C 字符串：

  extern "C" JNIEXPORT void JNICALL
  Java_com_example_hello_NativeLib_print(JNIEnv* env, jobject thiz, jstring jStr) {const char* cStr = (*env).GetStringUTFChars(jStr, 0);printf("收到字符串: %s\n", cStr);(*env).ReleaseStringUTFChars(jStr, cStr); // 一定要釋放
  }


• Native -> Java ：創建 Java 字符串：

  extern "C" JNIEXPORT jstring JNICALL
  Java_com_example_hello_NativeLib_stringFromJNI(JNIEnv* env,jobject thiz /* this */) {jstring result = (*env).NewStringUTF("你好 MainActivity");return result;
  }


6.3 Java 數組與 Native 的相互轉換:

• Java int[] -> Native

  extern "C" JNIEXPORT void JNICALL
  Java_com_example_demo_NativeLib_sum(JNIEnv* env, jobject thiz, jintArray arr) {jsize len = (*env).GetArrayLength(arr);jint* elems = (*env).GetIntArrayElements(arr, NULL);int sum = 0;for (int i = 0; i < len; i++) {sum += elems[i];}printf("總和: %d\n", sum);(*env).ReleaseIntArrayElements(arr, elems, 0); // 0 表示更新 Java 數組
  }

• Native int[] -> Java int[]

  extern "C" JNIEXPORT jintArray JNICALL
  Java_com_example_demo_NativeLib_getNumbers(JNIEnv *env, jobject) {jint nums[] = {1, 2, 3, 4, 5};jintArray arr = (*env).NewIntArray(5);(*env).SetIntArrayRegion(arr, 0, 5, nums);return arr;
  }


在 Native (C/C++) 中使用 printf() 打印日志時，它的輸出位置取決于哪個平臺運行，在 Android 中 printf() 輸出不會自動出現在 Logcat，我們通常看不到它的輸出。

為此我們需要使用 __android_log_print

在 native-lib.cpp 中添加

#include <android/log.h>#define LOG_TAG "NativeLog"
#define LOGI(...) __android_log_print(ANDROID_LOG_INFO, LOG_TAG, __VA_ARGS__)
#define LOGE(...) __android_log_print(ANDROID_LOG_ERROR, LOG_TAG, __VA_ARGS__)

將在 Native 中使用 print() 的方法替換成 LOGI() 或者 LOGE() 方法，我們就可以在 Logcat 查看日志了
jintArray arr = (*env).NewIntArray(5);
(*env).SetIntArrayRegion(arr, 0, 5, nums);
return arr;
}

在 Native (C/C++) 中使用 `printf()` 打印日志時，它的輸出位置取決于哪個平臺運行，**在 Android 中 `printf()` 輸出不會自動出現在 Logcat**，我們通常看不到它的輸出。為此我們需要使用 `__android_log_print`在 `native-lib.cpp` 中添加```cpp
#include <android/log.h>#define LOG_TAG "NativeLog"
#define LOGI(...) __android_log_print(ANDROID_LOG_INFO, LOG_TAG, __VA_ARGS__)
#define LOGE(...) __android_log_print(ANDROID_LOG_ERROR, LOG_TAG, __VA_ARGS__)

將在 Native 中使用 print() 的方法替換成 LOGI() 或者 LOGE() 方法，我們就可以在 Logcat 查看日志了
