前言
小智 AI 聊天機器人是最近一個很火的開源項目,它借助LLM大模型以及TTS等AI的能力,通過自然語言來與其對話實現交互。它可以回答任何問題、播放音樂、背誦古詩,頗有未來AI機器人的雛形。
因為最近工作上的需要對其進行了研究,因此有了本篇文章。本文不會過多的講解源碼,而是通過圖解各個架構和數據流的方式,帶大家搞懂它的工作原理。我相信只要搞懂了工作原理,再來看源碼就會簡單很多,廢話不多說,馬上進入正題。
源碼: https://github.com/78/xiaozhi-esp32 ,本文章基于源碼 v1.7.6 版本。
系統架構
本小節展示小智 AI 各種架構圖,包括:
- 整體系統架構分層圖:展示系統從用戶交互到物理硬件的完整分層結構
- 核心組件關系圖:展示系統核心組件之間的依賴關系和職責分工
- 硬件抽象層繼承體系:展示硬件抽象層的面向對象設計和繼承關系
- 服務層架構詳圖:詳細展示四個核心服務的內部架構和數據流
- 并發架構與任務管理:展示FreeRTOS下的任務管理和并發控制機制
- 配置管理架構:展示從配置源到運行時的完整配置管理流程

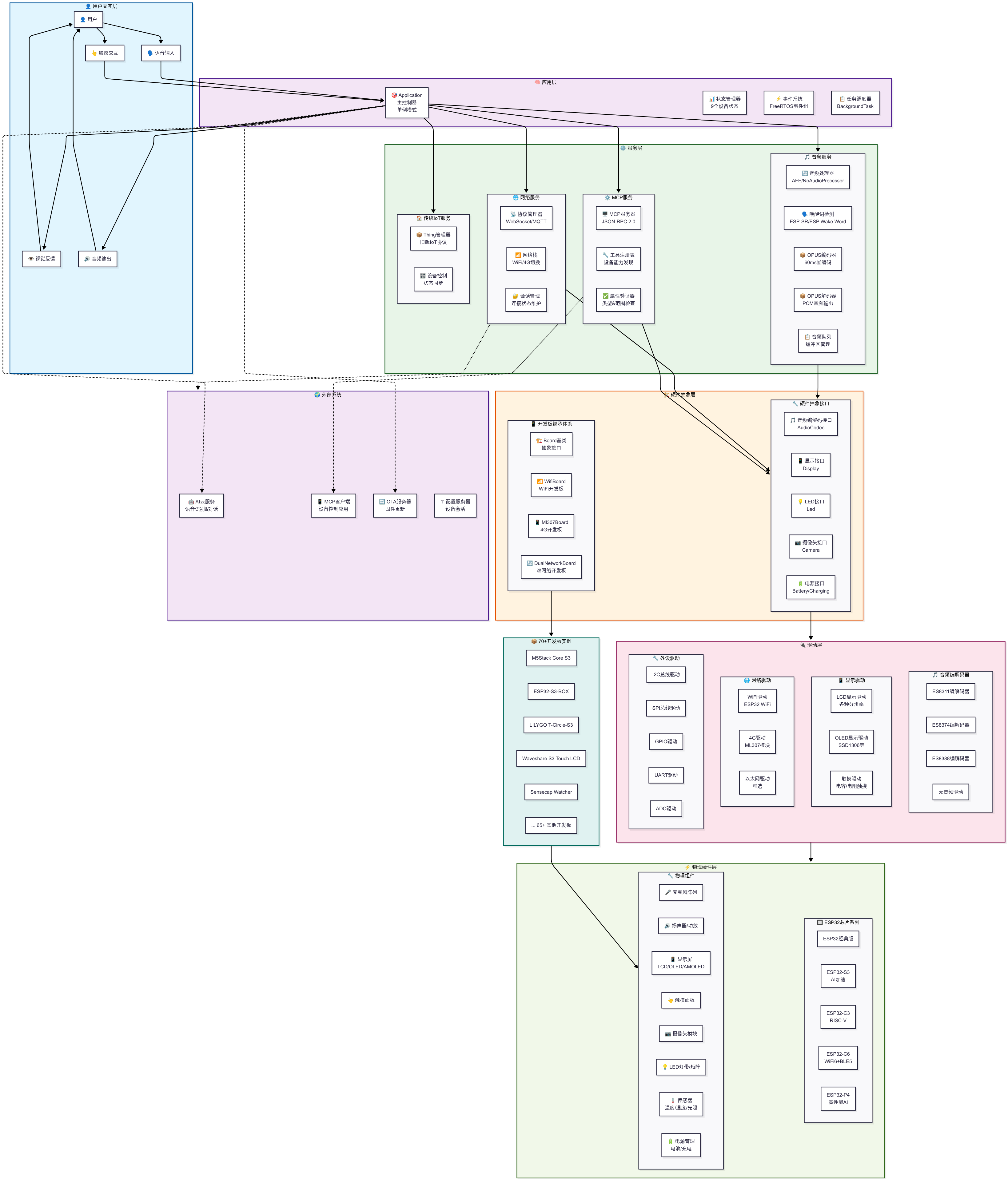

整體系統架構分層圖
展示系統從用戶交互到物理硬件的完整分層結構
👤 用戶交互層
- 位置: 最頂層,直接面向用戶
- 作用: 處理用戶的輸入輸出操作
- 組件:
- 語音輸入:接收用戶的語音指令
- 觸摸交互:處理屏幕觸摸操作
- 視覺反饋:通過顯示屏向用戶展示信息
- 音頻輸出:播放AI回復和系統提示音
🧠 應用層
- 位置: 核心控制層
- 作用: 系統的大腦,統一調度和管理
- 組件:
- Application主控制器:單例模式,負責整個系統的生命周期管理
- 狀態管理器:管理9個不同的設備狀態轉換
- 事件系統:基于FreeRTOS事件組,處理系統內各種事件
- 任務調度器:管理后臺任務的執行
?? 服務層
- 位置: 業務邏輯層,分為四個子模塊
- 作用: 提供具體的功能服務
- 音頻服務:
- 音頻處理器:支持AFE噪聲抑制和直通模式
- 喚醒詞檢測:ESP-SR或ESP Wake Word兩種方案
- OPUS編解碼器:實現音頻的壓縮和解壓
- 音頻隊列:管理音頻數據的緩沖
- 網絡服務:
- 協議管理器:支持WebSocket和MQTT兩種協議
- 網絡棧:WiFi和4G網絡自動切換
- 會話管理:維護連接狀態和會話信息
- MCP服務:
- MCP服務器:實現JSON-RPC 2.0協議
- 工具注冊表:管理設備能力發現
- 屬性驗證器:確保參數類型和范圍正確
- 傳統IoT服務:
- Thing管理器:兼容舊版IoT協議
- 設備控制:處理狀態同步
🏗? 硬件抽象層
- 位置: 連接服務層和驅動層的橋梁
- 作用: 屏蔽硬件差異,提供統一接口
- 開發板繼承體系:
- Board基類:定義通用接口
- WifiBoard:WiFi網絡開發板
- Ml307Board:4G網絡開發板
- DualNetworkBoard:雙網絡開發板
- 硬件抽象接口:
- 音頻編解碼接口:統一音頻硬件操作
- 顯示接口:支持LCD和OLED顯示
- LED接口:控制各種LED設備
- 攝像頭接口:視覺輸入支持
- 電源接口:電池和充電管理
🔌 驅動層
- 位置: 直接操作硬件的最底層軟件
- 作用: 提供硬件設備的具體驅動實現
- 音頻編解碼器: ES8311、ES8374、ES8388等不同芯片驅動
- 顯示驅動: LCD、OLED、觸摸屏驅動
- 網絡驅動: WiFi、4G、以太網驅動
- 外設驅動: I2C、SPI、GPIO、UART、ADC等總線和接口驅動
? 物理硬件層
- 位置: 最底層,實際的物理硬件
- 作用: 提供計算和輸入輸出能力
- ESP32芯片系列: 支持ESP32、ESP32-S3、ESP32-C3、ESP32-C6、ESP32-P4
- 物理組件: 麥克風、揚聲器、顯示屏、觸摸面板、攝像頭、LED、傳感器、電源管理
🌍 外部系統
- 位置: 系統外部的云服務和應用
- 作用: 提供AI能力和設備管理
- AI云服務: 語音識別和對話生成
- MCP客戶端: 設備控制應用
- OTA服務器: 固件更新服務
- 配置服務器: 設備激活和配置
📦 開發板實例層
- 位置: 具體的硬件產品實現
- 作用: 將抽象架構映射到具體硬件
- 支持70+開發板: M5Stack Core S3、ESP32-S3-BOX、LILYGO T-Circle-S3等
連接關系分析
- 用戶交互流: 用戶 → 輸入 → Application → 輸出 → 用戶
- 服務調用流: Application → 各服務層 → 硬件抽象層 → 驅動層 → 物理硬件
- 外部通信流: 網絡服務 ? 外部系統(虛線表示可選連接)

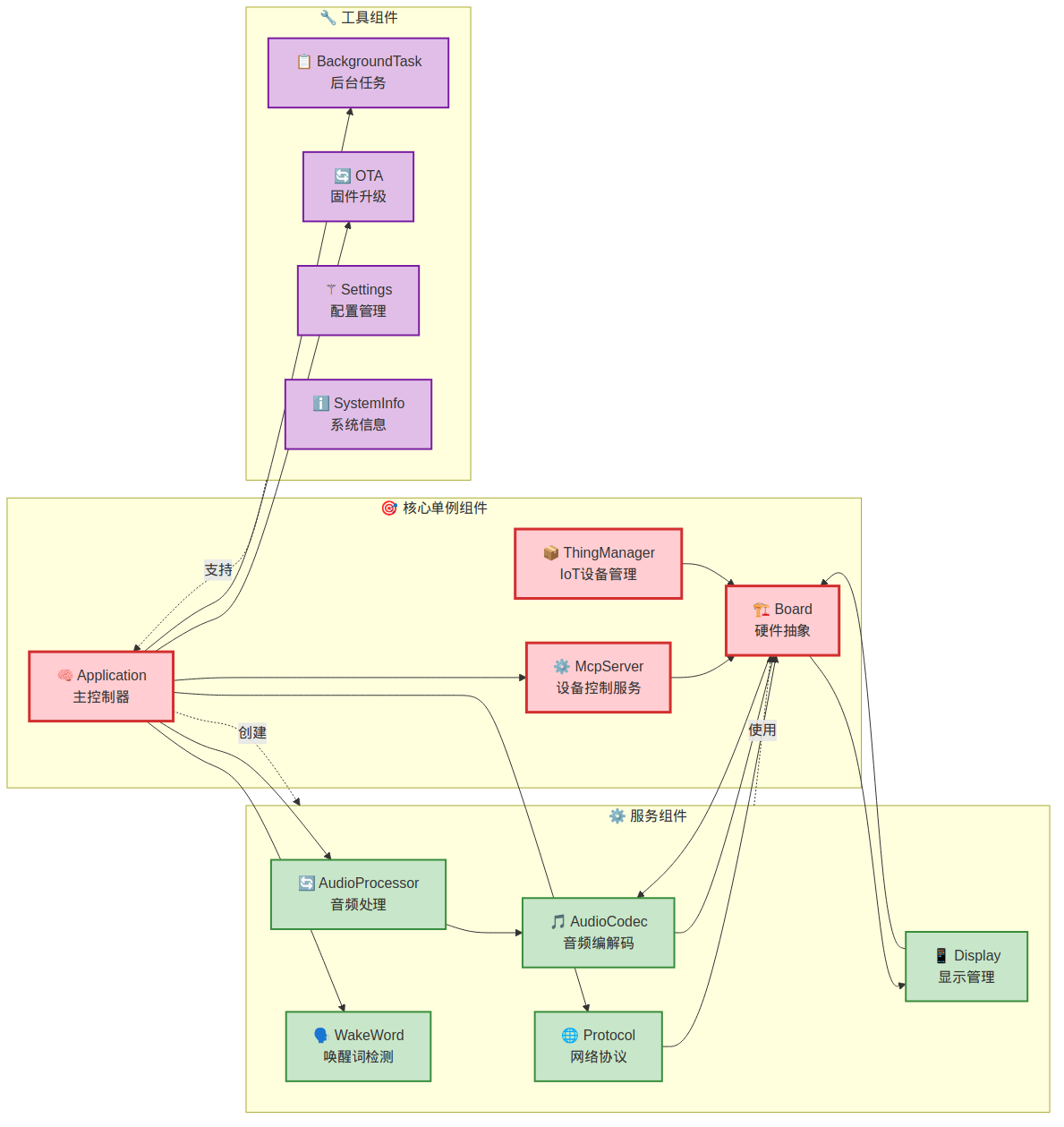

核心組件關系圖
展示系統核心組件之間的依賴關系和職責分工
🎯 核心單例組件(紅色邊框)
- Application: 系統主控制器,協調所有其他組件
- McpServer: 設備控制服務,提供MCP協議支持
- ThingManager: IoT設備管理,處理傳統IoT協議
- Board: 硬件抽象基類,代表具體的開發板實例
?? 服務組件(綠色邊框)
- AudioProcessor: 音頻處理服務,包含AFE和直通模式
- WakeWord: 喚醒詞檢測服務,支持多種檢測算法
- Protocol: 網絡協議服務,支持WebSocket和MQTT
- Display: 顯示管理服務,控制屏幕輸出
- AudioCodec: 音頻編解碼服務,處理音頻硬件
🔧 工具組件(紫色邊框)
- BackgroundTask: 后臺任務管理,處理異步操作
- OTA: 固件升級服務,支持遠程更新
- Settings: 配置管理服務,處理系統配置
- SystemInfo: 系統信息服務,提供設備信息
依賴關系分析
- Application作為中心: 直接依賴大多數核心服務
- 服務依賴硬件: 所有服務組件最終依賴Board硬件抽象
- 工具支持應用: 工具組件為Application提供輔助功能
- 分層依賴: 遵循分層架構,上層依賴下層

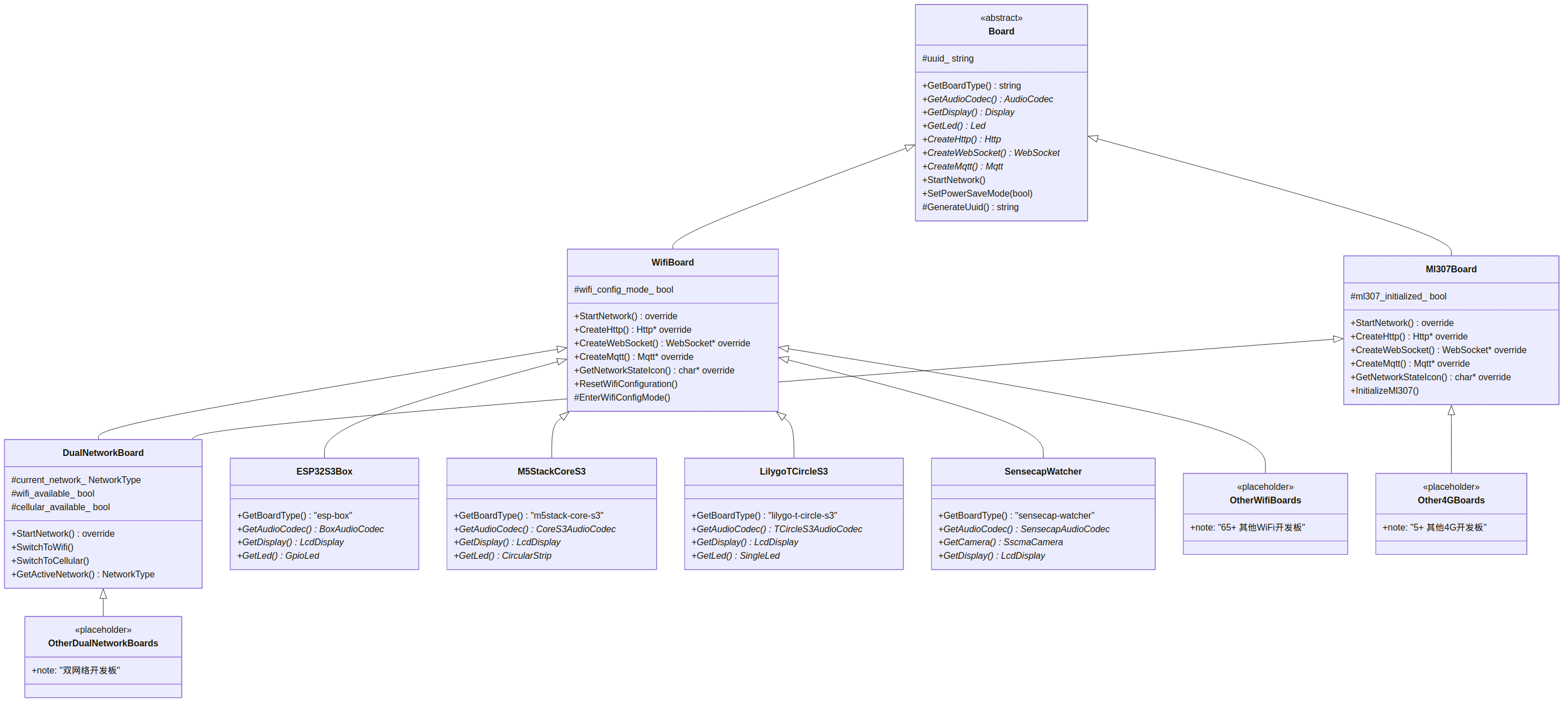

硬件抽象層繼承體系
展示硬件抽象層的面向對象設計和繼承關系
Board基類(抽象類)
- 作用: 定義所有開發板的通用接口
- 核心方法:
GetBoardType()
: 返回開發板類型標識GetAudioCodec()
: 獲取音頻編解碼器實例GetDisplay()
: 獲取顯示器實例GetLed()
: 獲取LED控制實例CreateHttp/WebSocket/Mqtt()
: 創建網絡協議實例StartNetwork()
: 啟動網絡功能SetPowerSaveMode()
: 電源管理
- 保護成員: uuid_字符串,每個設備的唯一標識
WifiBoard類
- 繼承: Board基類
- 特化: 專門處理WiFi網絡的開發板
- 新增功能:
ResetWifiConfiguration()
: 重置WiFi配置EnterWifiConfigMode()
: 進入WiFi配置模式
- 重寫方法: 網絡相關方法針對WiFi優化
Ml307Board類
- 繼承: Board基類
- 特化: 專門處理4G網絡的開發板
- 新增功能:
InitializeMl307()
: 初始化ML307 4G模塊
- 重寫方法: 網絡相關方法針對4G優化
DualNetworkBoard類
- 繼承: 同時繼承WifiBoard和Ml307Board(多重繼承)
- 特化: 支持WiFi和4G雙網絡的開發板
- 新增功能:
SwitchToWifi()
: 切換到WiFi網絡SwitchToCellular()
: 切換到4G網絡GetActiveNetwork()
: 獲取當前活躍網絡類型
具體開發板實現
- ESP32S3Box: WiFi開發板,帶TouchScreen LCD
- M5StackCoreS3: WiFi開發板,帶圓形LED燈帶
- LilygoTCircleS3: WiFi開發板,圓形顯示屏
- SensecapWatcher: WiFi開發板,帶攝像頭功能
設計模式分析
- 模板方法模式: 基類定義算法框架,子類實現具體步驟
- 工廠方法模式: 通過create_board()函數創建具體實例
- 策略模式: 不同網絡類型使用不同的實現策略

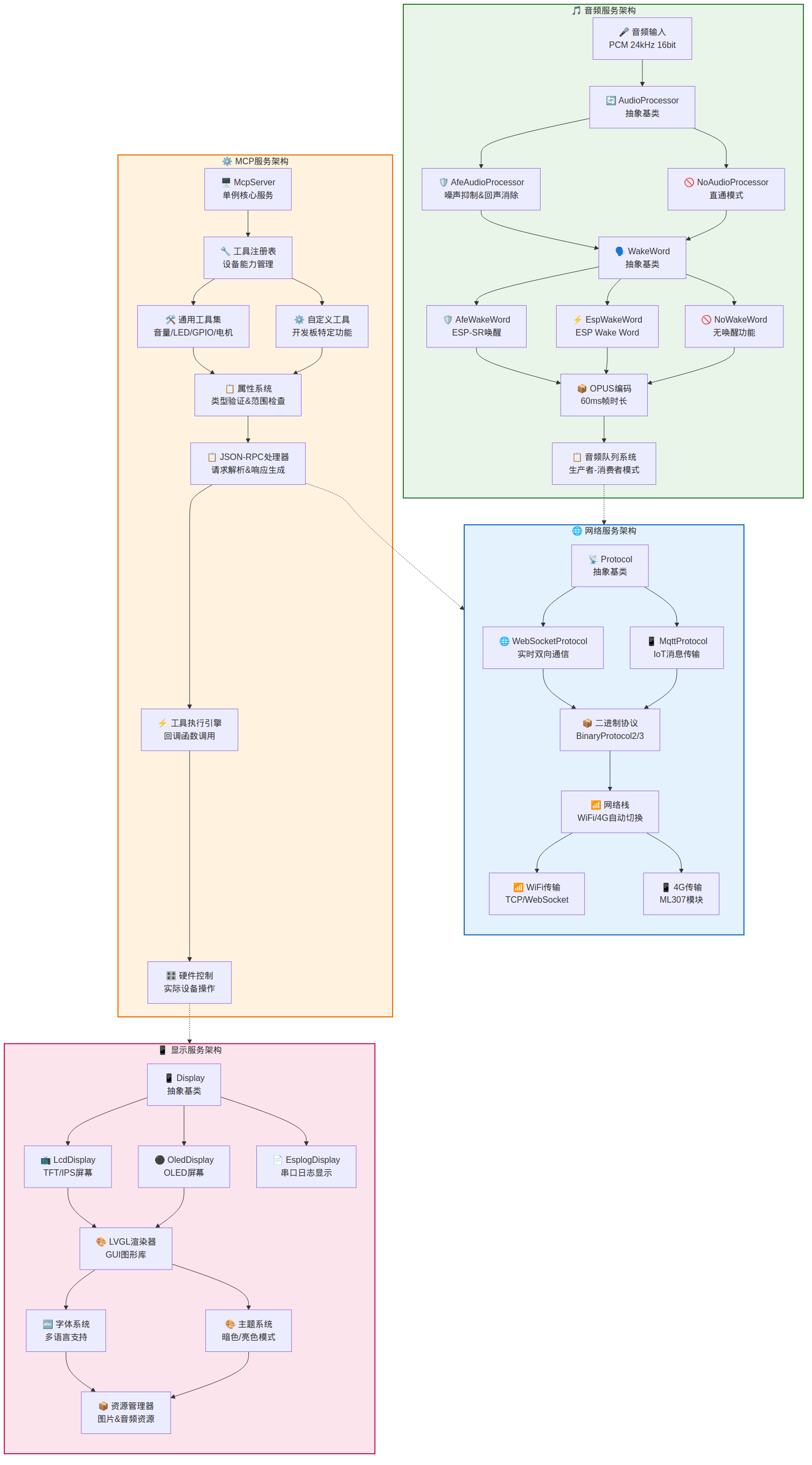

服務層架構詳圖
詳細展示四個核心服務的內部架構和數據流
🎵 音頻服務架構
- 數據流: 音頻輸入 → 音頻處理 → 喚醒詞檢測 → OPUS編碼 → 隊列系統
- 處理器選擇:
AfeAudioProcessor
: 帶噪聲抑制和回聲消除NoAudioProcessor
: 直通模式,不做處理
- 喚醒詞方案:
AfeWakeWord
: 基于ESP-SR的喚醒檢測EspWakeWord
: 基于ESP Wake Word的檢測NoWakeWord
: 無喚醒功能的模式
- 編碼標準: OPUS格式,60ms幀時長
- 隊列管理: 生產者-消費者模式的音頻緩沖
🌐 網絡服務架構
- 協議支持: WebSocket(實時雙向通信)和MQTT(IoT消息傳輸)
- 二進制協議: BinaryProtocol2/3版本支持
- 網絡棧: 自動WiFi/4G切換能力
- 傳輸層: TCP/WebSocket over WiFi, ML307模塊 over 4G
?? MCP服務架構
- 核心: McpServer單例服務
- 工具管理:
- 通用工具集: 音量、LED、GPIO、電機控制
- 自定義工具: 開發板特定功能
- 屬性系統: 類型驗證和范圍檢查
- 協議處理: JSON-RPC 2.0請求解析和響應生成
- 執行引擎: 回調函數調用和硬件控制
📱 顯示服務架構
- 顯示類型:
LcdDisplay
: TFT/IPS彩色屏幕OledDisplay
: OLED單色/彩色屏幕EsplogDisplay
: 串口日志顯示(調試用)
- 渲染引擎: LVGL圖形庫
- 字體系統: 多語言字體支持
- 主題系統: 暗色/亮色模式切換
- 資源管理: 圖片和音頻資源加載
服務間協作
- 音頻網絡協作: 音頻隊列向網絡服務提供編碼數據
- MCP網絡協作: JSON-RPC處理器通過網絡服務通信
- MCP顯示協作: 硬件控制可以更新顯示內容

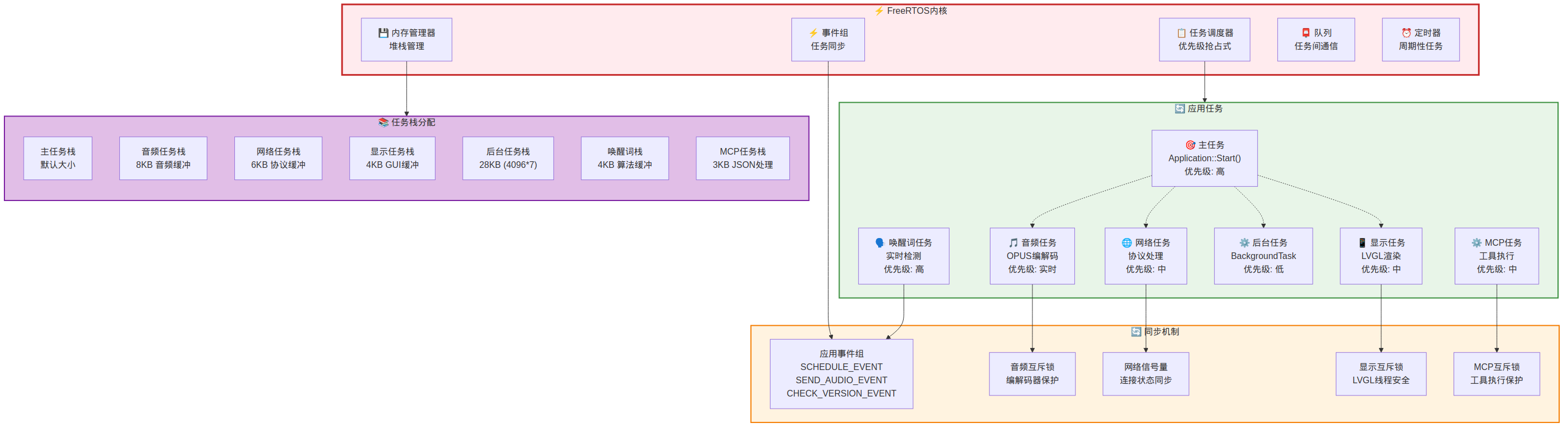

并發架構與任務管理
展示FreeRTOS下的任務管理和并發控制機制
? FreeRTOS內核
- 任務調度器: 優先級搶占式調度,確保高優先級任務及時執行
- 內存管理器: 堆棧管理,防止棧溢出
- 事件組: 任務間事件同步機制
- 隊列: 任務間數據傳遞通道
- 定時器: 周期性任務觸發機制
🔄 應用任務分配
- 主任務:
Application::Start()
,優先級高,系統控制中心 - 音頻任務: OPUS編解碼,優先級實時,保證音頻流暢
- 網絡任務: 協議處理,優先級中,處理網絡通信
- 顯示任務: LVGL渲染,優先級中,界面更新
- 后臺任務: BackgroundTask,優先級低,處理非緊急任務
- 喚醒詞任務: 實時檢測,優先級高,快速響應用戶
- MCP任務: 工具執行,優先級中,設備控制
📚 任務棧分配
- 內存分配原則: 根據任務需求分配合適大小的棧空間
- 音頻任務棧: 8KB,需要音頻緩沖區
- 網絡任務棧: 6KB,協議處理緩沖
- 顯示任務棧: 4KB,GUI渲染緩沖
- 后臺任務棧: 28KB,最大的棧空間用于復雜操作
- 其他任務: 3-4KB,滿足基本功能需求
🔄 同步機制
- 應用事件組:
SCHEDULE_EVENT
: 調度事件SEND_AUDIO_EVENT
: 音頻發送事件CHECK_VERSION_EVENT
: 版本檢查事件
- 互斥鎖保護:
- 音頻互斥鎖: 保護編解碼器訪問
- 顯示互斥鎖: LVGL線程安全
- MCP互斥鎖: 工具執行保護
- 信號量同步: 網絡連接狀態同步
并發控制策略
- 優先級分配: 實時任務(音頻、喚醒詞) > 控制任務(主任務) > 功能任務(網絡、顯示、MCP) > 后臺任務
- 資源保護: 關鍵資源使用互斥鎖保護
- 事件驅動: 通過事件組實現松耦合的任務協作

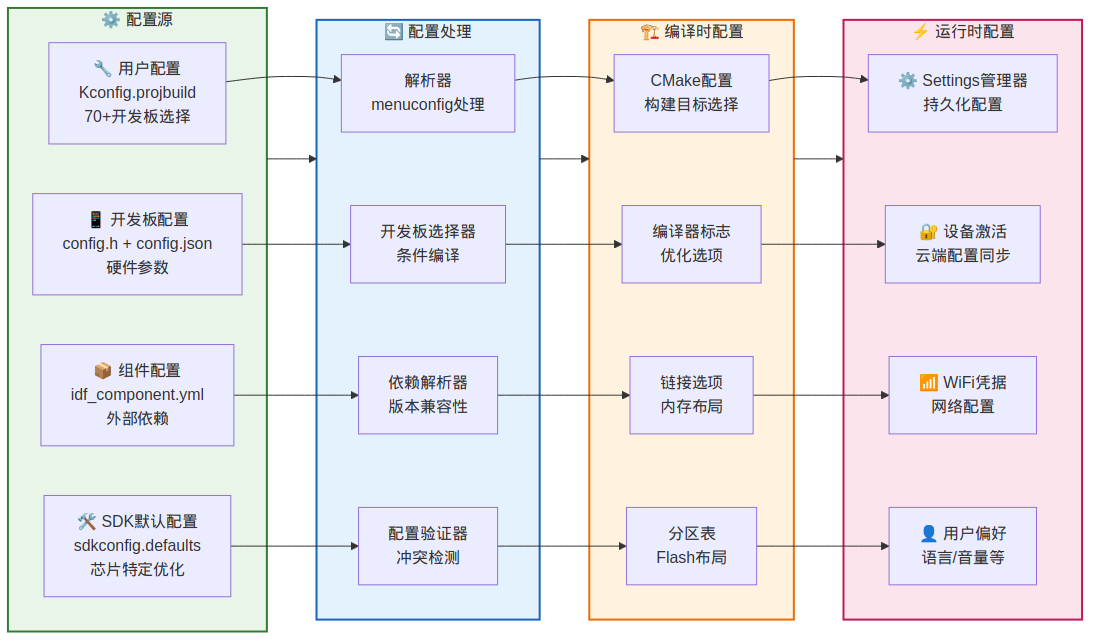

配置管理架構
展示從配置源到運行時的完整配置管理流程
?? 配置源
- 用戶配置: 通過menuconfig選擇70+開發板類型和功能選項
- SDK默認配置: 針對不同ESP32芯片的優化配置
- 開發板配置: 每個開發板的硬件參數和引腳定義
- 組件配置: 外部依賴庫的版本和配置要求
🔄 配置處理
- Kconfig解析器: 處理menuconfig的用戶選擇
- 開發板選擇器: 根據選擇激活對應的開發板配置
- 依賴解析器: 檢查組件版本兼容性
- 配置驗證器: 檢測配置沖突和不一致
🏗? 編譯時配置
- CMake配置: 確定構建目標和編譯選項
- 編譯器標志: 設置優化級別和特殊編譯選項
- 鏈接選項: 確定內存布局和分區方案
- 分區表: 定義Flash存儲的分區結構
? 運行時配置
- Settings管理器: 持久化用戶設置和系統配置
- 設備激活: 從云端獲取設備特定配置
- WiFi憑據: 網絡連接配置
- 用戶偏好: 語言、音量等個性化設置
配置流程分析
- 編譯前: 用戶選擇 → 配置處理 → 編譯配置
- 編譯時: 根據配置生成目標固件
- 運行時: 加載持久化配置和云端配置
- 配置層次: 編譯時配置 < 默認運行時配置 < 用戶自定義配置
數據流程圖
數據流程圖可以幫我們梳理整理數據流的走向,理解整個系統是如何運作的。
接下來從如下層面介紹數據流:
- 整體系統架構數據流:展示從用戶輸入到系統響應的完整數據傳輸路徑
- 音頻數據流詳細流程:按時間順序展示音頻處理的完整生命周期
- 網絡協議棧數據流:展示網絡數據從應用層到物理層的完整傳輸路徑
- MCP協議數據流:詳細展示設備控制協議的完整工作流程
- 設備狀態機流轉圖:展示設備在不同工作模式下的狀態轉換邏輯

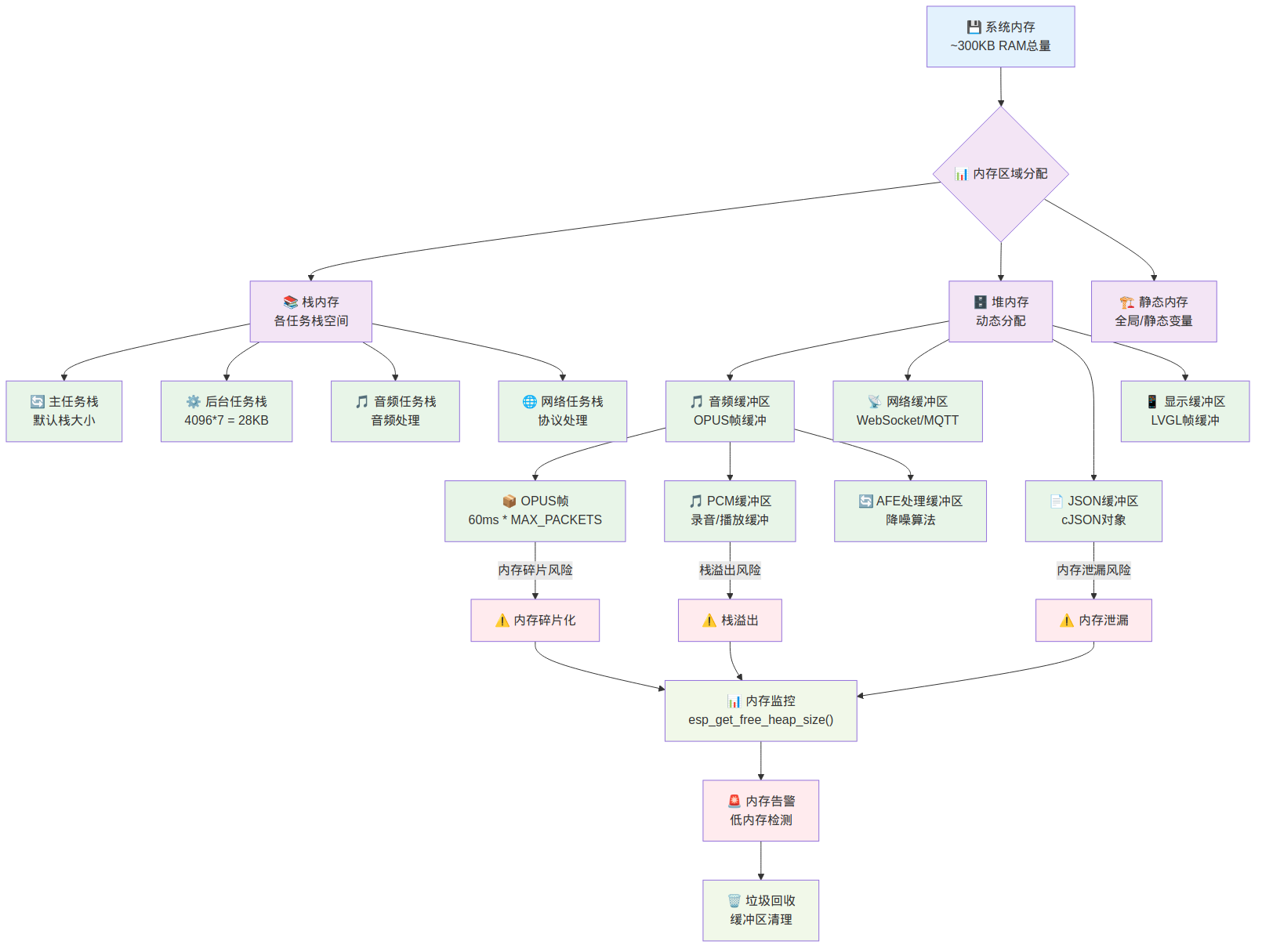

- 內存管理數據流:展示ESP32有限內存下的高效內存管理策略

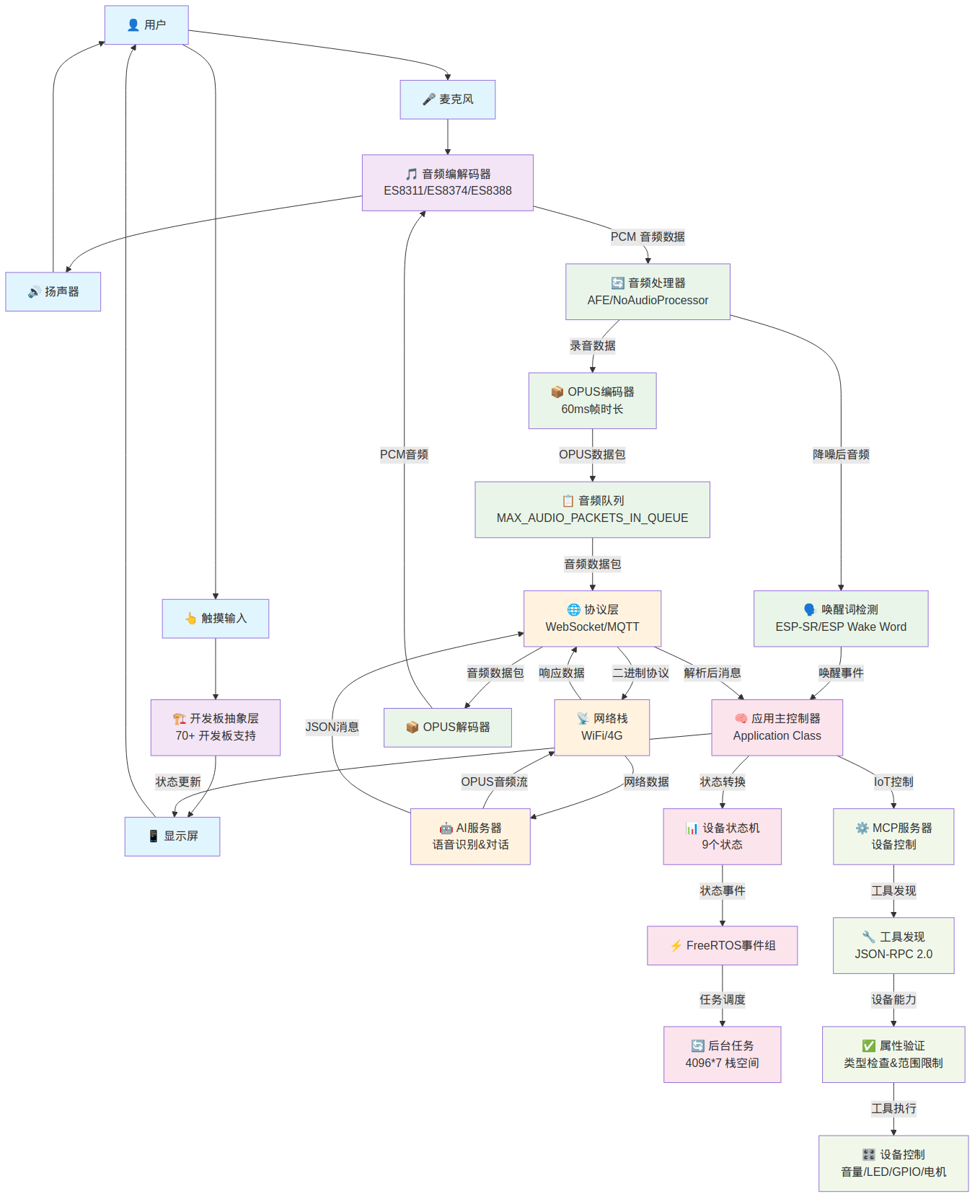

整體系統架構數據流
展示從用戶輸入到系統響應的完整數據傳輸路徑
🎤 音頻采集路徑
- 起點: 用戶語音 → 麥克風物理采集
- 硬件轉換: 麥克風 → 音頻編解碼器(ES8311/ES8374/ES8388)
- 數據格式: 模擬音頻信號 → PCM數字音頻數據(24kHz/16bit)
- 處理層級: 音頻編解碼器 → 音頻處理器(AFE噪聲抑制/直通模式)
🗣? 喚醒詞檢測路徑
- 檢測輸入: 降噪后的音頻數據
- 檢測引擎: ESP-SR 或 ESP Wake Word 算法
- 觸發機制: 檢測到"你好,小智"關鍵詞 → 生成喚醒事件
- 狀態切換: 喚醒事件 → Application主控制器 → 設備狀態轉換
📦 音頻編碼傳輸路徑
- 編碼流程: 錄音數據 → OPUS編碼器 → 60ms幀時長的數據包
- 緩沖管理: OPUS數據包 → 音頻隊列(
MAX_AUDIO_PACKETS_IN_QUEUE
限制) - 協議封裝: 音頻隊列 → 協議層(WebSocket/MQTT)
- 網絡傳輸: 二進制協議格式 → 網絡棧(WiFi/4G)→ AI服務器
🤖 AI處理響應路徑
- 服務器處理: AI服務器接收音頻 → 語音識別 → 對話生成
- 雙路返回:
- 音頻響應: OPUS音頻流 → 網絡棧 → 協議層 → OPUS解碼器 → 音頻編解碼器 → 揚聲器
- 控制消息: JSON消息 → 協議層 → Application → 顯示屏更新/MCP設備控制
🔄 狀態管理路徑
- 狀態控制: Application → 設備狀態機(9個狀態)
- 事件驅動: 設備狀態 → FreeRTOS事件組 → 后臺任務調度
- 任務分配: 事件組 → 后臺任務(4096*7棧空間)
?? MCP設備控制路徑
- 工具發現: MCP服務器 → 工具發現(JSON-RPC 2.0)
- 屬性驗證: 設備能力 → 屬性驗證器(類型檢查&范圍限制)
- 設備操作: 驗證通過 → 設備控制(音量/LED/GPIO/電機)
關鍵設計特點
- 雙向數據流: 音頻上行和下行采用相同的編解碼標準(OPUS)
- 多協議支持: WebSocket作為主協議,MQTT作為備用協議
- 狀態驅動: 所有數據流都受設備狀態機控制
- 事件解耦: 通過FreeRTOS事件組實現組件間松耦合

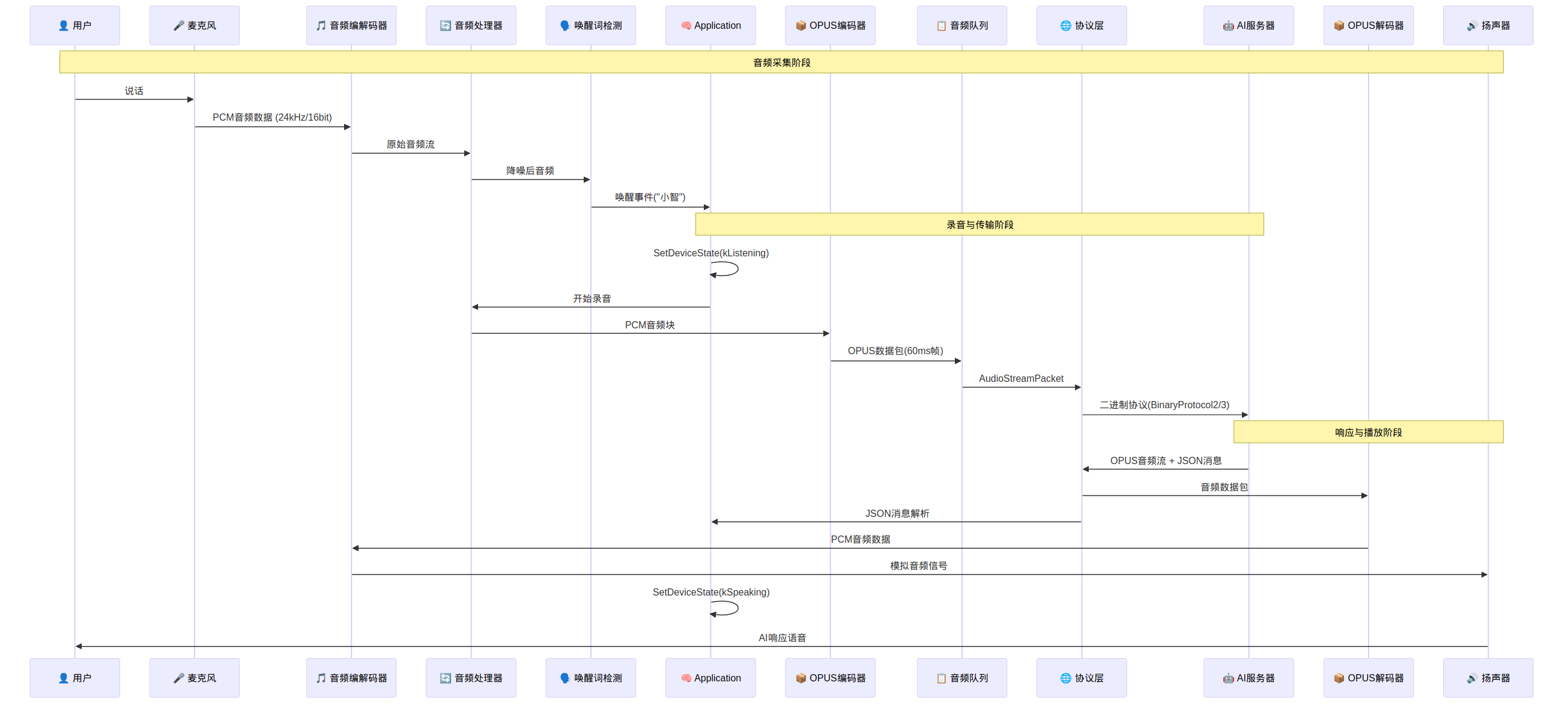

音頻數據流詳細流程
按時間順序展示音頻處理的完整生命周期
階段一: 音頻采集階段
- T1: 用戶開始說話,產生聲波信號
- T2: 麥克風采集聲波并轉換為電信號
- T3: 音頻編解碼器將模擬信號轉換為PCM數字信號(24kHz/16bit采樣率)
- T4: 音頻處理器對原始音頻流進行降噪處理
- T5: 喚醒詞檢測器分析降噪后音頻,識別"你好,小智"關鍵詞
- T6: 檢測成功后向Application發送喚醒事件
階段二: 錄音與傳輸階段
- T7: Application接收喚醒事件,狀態切換為kListening(監聽模式)
- T8: Application指示音頻處理器開始正式錄音
- T9: 音頻處理器將PCM音頻塊傳遞給OPUS編碼器
- T10: OPUS編碼器將音頻壓縮為60ms幀長的數據包
- T11: 壓縮后的數據包放入音頻隊列進行緩沖管理
- T12: 協議層從隊列取出數據,封裝為AudioStreamPacket
- T13: 通過二進制協議(BinaryProtocol2/3)向AI服務器傳輸
階段三: 響應與播放階段
- T14: AI服務器處理音頻,返回OPUS音頻流和JSON控制消息
- T15: 協議層分離音頻數據和控制消息
- T16: 音頻數據傳遞給OPUS解碼器,控制消息傳遞給Application
- T17: OPUS解碼器將壓縮音頻解碼為PCM數據
- T18: PCM數據傳遞給音頻編解碼器轉換為模擬信號
- T19: Application狀態切換為kSpeaking(播放模式)
- T20: 揚聲器播放AI響應語音給用戶
時序特點分析
- 異步處理: 喚醒檢測和錄音處理可以并行進行
- 狀態同步: 每個關鍵階段都有對應的設備狀態
- 緩沖管理: 隊列機制確保音頻流的連續性
- 雙工通信: 支持錄音和播放同時進行

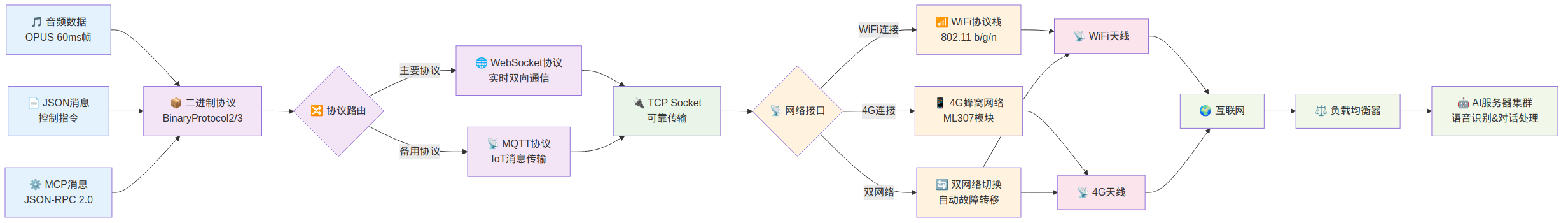

網絡協議棧數據流
展示網絡數據從應用層到物理層的完整傳輸路徑
🎵 應用數據層
- 音頻數據: OPUS格式,60ms幀時長,適合實時傳輸
- JSON消息: 控制指令和狀態信息,使用文本格式便于調試
- MCP消息: JSON-RPC 2.0格式,用于設備控制和能力發現
📦 協議處理層
- 二進制協議: BinaryProtocol2/3版本,提供高效的數據封裝
- 協議路由器: 智能選擇最適合的傳輸協議
- WebSocket協議:
- 主要協議選擇
- 實時雙向通信能力
- 低延遲特性適合語音交互
- MQTT協議:
- 備用協議選擇
- IoT標準協議,適合設備管理
- 支持主題訂閱和發布模式
🔌 傳輸層
- TCP Socket: 提供可靠的端到端傳輸
- 連接管理: 處理連接建立、維護和斷開
- 流控制: 防止網絡擁塞和數據丟失
📡 網絡接口層
- 網絡接口路由: 智能選擇可用的網絡接口
- WiFi協議棧:
- 802.11 b/g/n標準支持
- 適合室內高帶寬場景
- 4G蜂窩網絡:
- ML307模塊支持
- 適合移動和偏遠地區
- 雙網絡切換:
- 自動故障轉移機制
- 無縫網絡切換能力
📡 物理層
- WiFi天線: 2.4GHz頻段,支持多種天線類型
- 4G天線: 支持多頻段LTE網絡
- 信號傳輸: 電磁波信號在空中傳播
🌍 服務器端
- 互聯網路由: 通過運營商網絡到達服務器
- 負載均衡器: 分發請求到多個服務器實例
- AI服務器集群: 處理語音識別和對話生成
網絡特性分析
- 多協議冗余: WebSocket主用,MQTT備用,確保連接可靠性
- 自適應選擇: 根據網絡質量自動選擇最優傳輸路徑
- 故障轉移: 雙網絡支持,WiFi故障時自動切換到4G
- 負載均衡: 服務器端支持橫向擴展和負載分發

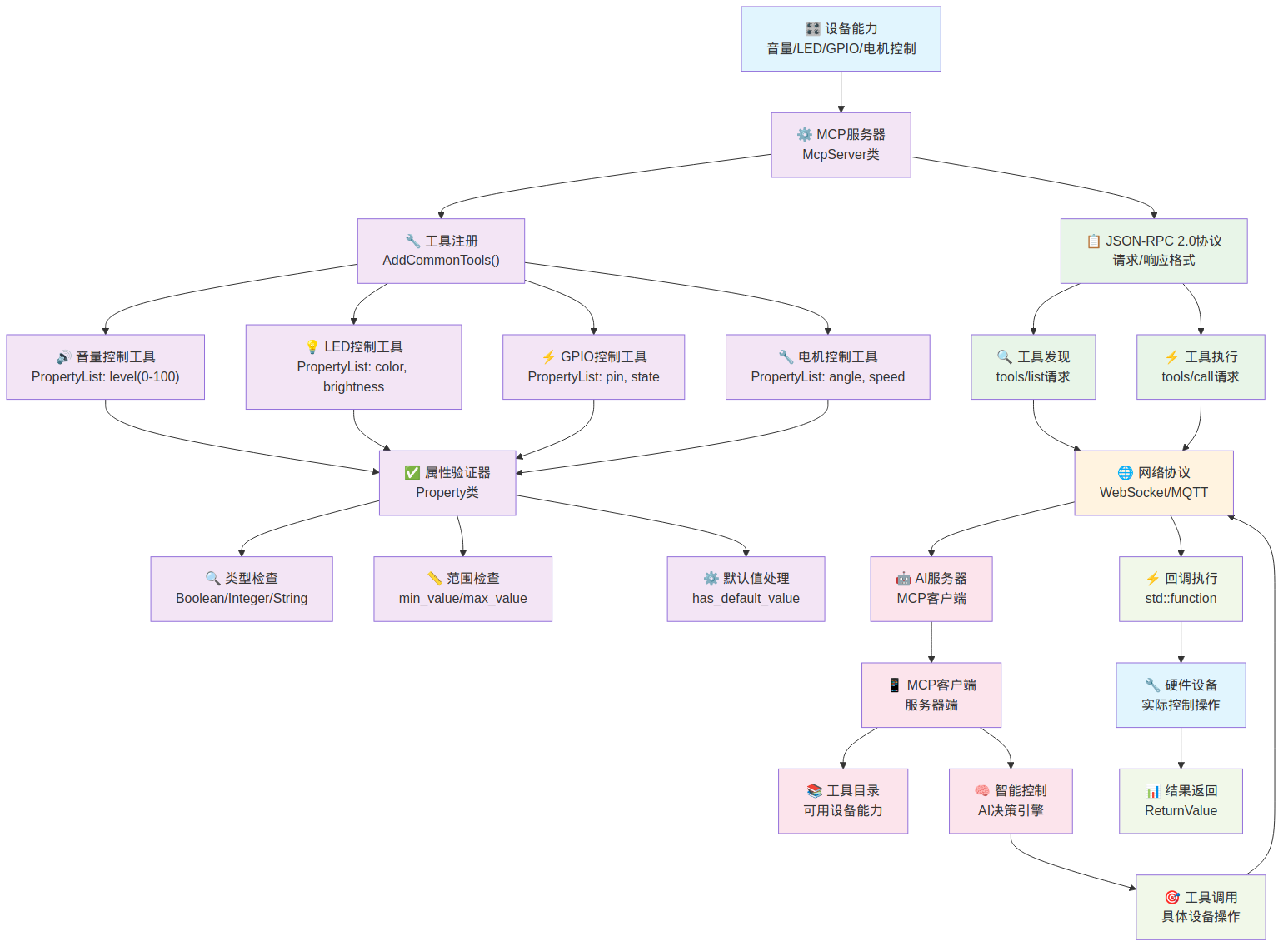

MCP協議數據流
詳細展示設備控制協議的完整工作流程
🎛? 設備能力注冊階段
- 能力定義: 設備端定義可控制的硬件能力(音量、LED、GPIO、電機)
- MCP服務器: 作為設備端的協議服務器,管理所有可用工具
- 工具注冊: 通過AddCommonTools()方法注冊標準設備控制工具
🔧 工具類型定義
- 音量控制工具:
- 屬性: level (0-100范圍的整數)
- 功能: 調節系統音量大小
- LED控制工具:
- 屬性: color (顏色值), brightness (亮度值)
- 功能: 控制LED燈帶/矩陣的顏色和亮度
- GPIO控制工具:
- 屬性: pin (引腳號), state (高低電平狀態)
- 功能: 控制通用輸入輸出引腳
- 電機控制工具:
- 屬性: angle (角度), speed (速度)
- 功能: 控制舵機或步進電機
? 屬性驗證系統
- 類型檢查: 驗證參數類型(Boolean/Integer/String)
- 范圍檢查: 檢查數值參數的min_value和max_value限制
- 默認值處理: 為可選參數提供合理的默認值
- Property類: 統一的屬性管理數據結構
📋 JSON-RPC 2.0協議處理
- 協議標準: 遵循JSON-RPC 2.0規范,確保互操作性
- 工具發現:
- 請求類型: tools/list
- 響應內容: 返回所有可用工具及其屬性定義
- 工具執行:
- 請求類型: tools/call
- 請求內容: 工具名稱和參數
- 響應內容: 執行結果和狀態信息
🌐 網絡傳輸層
- 協議承載: MCP消息通過WebSocket或MQTT協議傳輸
- 雙向通信: 支持客戶端向設備發送命令,設備向客戶端報告狀態
- 連接管理: 維護與AI服務器的穩定連接
🤖 服務器端處理
- MCP客戶端: 服務器端的MCP協議實現
- 工具目錄: 緩存和管理所有已連接設備的能力
- 智能控制: AI決策引擎分析用戶意圖,選擇合適的設備操作
? 設備端執行
- 回調執行: 使用
std::function<ReturnValue>
實現工具調用 - 硬件操作: 直接控制物理設備(GPIO、PWM、I2C等)
- 結果返回: 將操作結果封裝為ReturnValue返回給服務器
MCP協議優勢
- 標準化: 基于JSON-RPC 2.0,確保協議的通用性和互操作性
- 類型安全: 完整的屬性驗證系統防止無效參數
- 可擴展: 工具注冊機制支持動態添加新的設備能力
- 智能化: 服務器端AI決策引擎實現智能設備控制

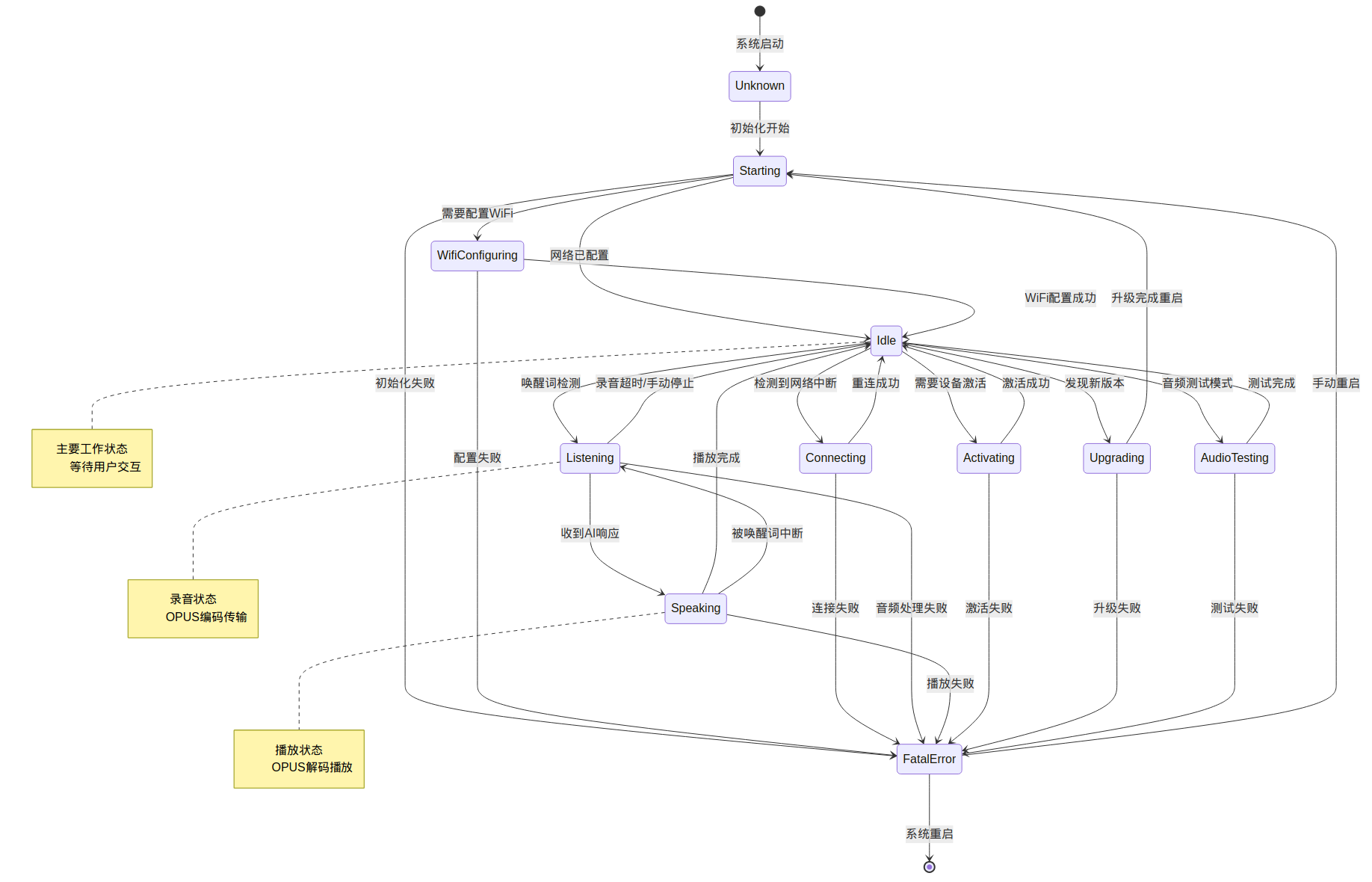

設備狀態機流轉圖
展示設備在不同工作模式下的狀態轉換邏輯
🔄 啟動相關狀態
- Unknown: 系統剛啟動的未知狀態
- Starting: 系統初始化階段
- 成功路徑: →
Idle
(網絡已配置) - 配置路徑: →
WifiConfiguring
(需要WiFi配置) - 失敗路徑: →
FatalError
(初始化失敗)
- 成功路徑: →
📶 網絡配置狀態
- WifiConfiguring: WiFi配置模式
- 成功路徑: →
Idle
(配置成功) - 失敗路徑: →
FatalError
(配置失敗)
- 成功路徑: →
- Connecting: 網絡重連狀態
- 成功路徑: →
Idle
(重連成功) - 失敗路徑: →
FatalError
(連接失敗)
- 成功路徑: →
🎙? 核心工作狀態
- Idle: 主要工作狀態,等待用戶交互
- 觸發路徑:
- →
Listening
(檢測到喚醒詞) - →
Connecting
(網絡中斷) - →
Activating
(需要設備激活) - →
Upgrading
(發現新版本) - →
AudioTesting
(音頻測試模式)
- →
- 觸發路徑:
- Listening: 錄音狀態,OPUS編碼傳輸
- 轉換路徑:
- →
Speaking
(收到AI響應) - →
Idle
(錄音超時或手動停止) - →
FatalError
(音頻處理失敗)
- →
- 轉換路徑:
- Speaking: 播放狀態,OPUS解碼播放
- 轉換路徑:
- →
Idle
(播放完成) - →
Listening
(被喚醒詞中斷) - →
FatalError
(播放失敗)
- →
- 轉換路徑:
🔧 維護相關狀態
- Activating: 設備激活狀態
- 成功路徑: →
Idle
(激活成功) - 失敗路徑: →
FatalError
(激活失敗)
- 成功路徑: →
- Upgrading: 固件升級狀態
- 成功路徑: →
Starting
(升級完成重啟) - 失敗路徑: →
FatalError
(升級失敗)
- 成功路徑: →
- AudioTesting: 音頻測試模式
- 成功路徑: →
Idle
(測試完成) - 失敗路徑: →
FatalError
(測試失敗)
- 成功路徑: →
?? 錯誤處理狀態
- FatalError: 致命錯誤狀態
- 恢復路徑:
- →
Starting
(手動重啟) - →
[*]
(系統重啟)
- →
- 恢復路徑:
狀態機特性分析
- 容錯性設計: 每個狀態都有對應的錯誤處理路徑
- 可恢復性: FatalError狀態支持手動和自動重啟恢復
- 中斷處理: Speaking狀態可以被喚醒詞中斷,實現對話打斷
- 狀態持久化: 關鍵狀態轉換會影響設備的持久化配置
內存管理數據流
展示ESP32有限內存下的高效內存管理策略
💾 系統內存總覽
- 總內存容量: 約300KB RAM(ESP32系列芯片)
- 分配策略: 靜態分配 + 動態分配混合模式
- 內存區域: 棧內存、堆內存、靜態內存三大區域
📚 棧內存分配
- 主任務棧: 默認棧大小,處理系統主要控制邏輯
- 后臺任務棧: 4096*7 = 28KB,最大的棧分配,處理復雜后臺操作
- 音頻任務棧: 專用于音頻處理,需要實時性保證
- 網絡任務棧: 專用于網絡協議處理和數據傳輸
🗄? 堆內存分配
- 音頻緩沖區:
- OPUS幀緩沖:60ms * MAX_PACKETS個數據包
- PCM緩沖區:錄音和播放的原始音頻數據
- AFE處理緩沖區:降噪算法所需的工作內存
- 網絡緩沖區: WebSocket和MQTT協議的數據緩沖
- JSON緩沖區: cJSON對象的動態內存分配
- 顯示緩沖區: LVGL圖形庫的幀緩沖區
🏗? 靜態內存
- 全局變量: 系統配置和狀態變量
- 靜態變量: 各模塊的靜態數據存儲
- 常量數據: 字體、圖片等資源數據
總結
相信看完本文章,再搭配源碼,將能非常快速的上手整個項目,并基于此進行二次開發。
如果覺得本文寫得不錯,麻煩給個點贊、收藏、轉發,我是 Leon_Chenl,下篇文章見~
