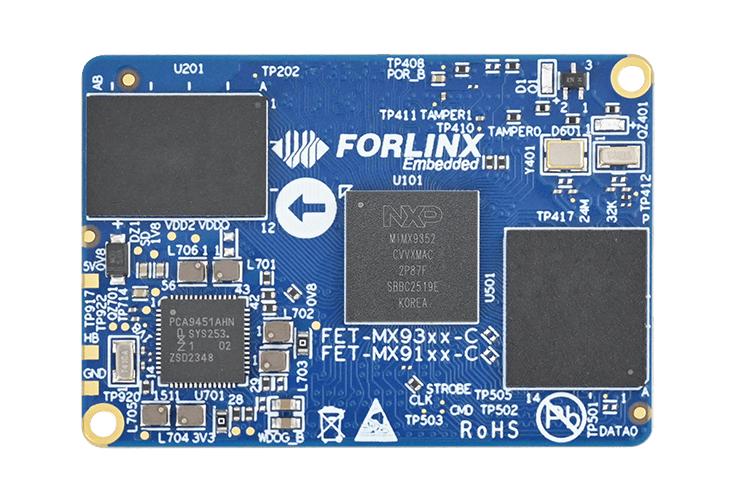

飛凌嵌入式作為NXP金牌合作伙伴，已基于i.MX系列應用處理器推出了多款嵌入式主控產品，除了最新發布的i.MX95xx系列核心板外，同為i.MX9系的i.MX93xx系列核心板也已上市多年并獲得了眾多客戶的認可和選擇。

在長期的技術支持服務過程中，飛凌嵌入式總結了用戶在i.MX93xx系列產品開發時常見的問題及排查方法，本文小編就為大家梳理這些經驗，希望能夠幫助各位開發者快速定位問題、提升開發效率。

一、通用排查思路

在i.MX93xx系列主控的開發過程中，若遇到功能異常，大家可遵循以下通用排查步驟：

1. 硬件一致性驗證

• 確保底板設計與參考原理圖一致，若更換功能芯片需移植對應驅動；
• 檢查功能芯片的電源、復位、時鐘是否正常。

2. 交叉測試定位

• 通過替換核心板或底板，判斷問題歸屬。

3. 信號與焊接檢查

• 確認引腳電平匹配，數據信號輸出正常；
• 檢查阻容器件是否存在虛焊、連焊等工藝問題。

4. 引腳復用配置

• 驗證引腳復用設置是否與功能需求一致。

二、具體模塊的常見問題與解決思路

1. 不啟動問題

• 除電源和復位外，需確認PWR_EN信號是否正常；
• 檢查底板BOOT啟動引腳是否按要求配置上下拉電阻。

2. I2C總線問題

• 確認I2C總線是否添加上拉電阻（OD輸出特性）；
• 檢查同組設備地址是否沖突；
• 測量波形：空閑狀態應為高電平，數據傳輸時波形需符合標準；
• 調整上拉電阻阻值：上升沿緩慢可減小阻值，低電平過高可增大阻值；
• 使用工具檢測：

i2cdetect -l # 檢測I2C總線組

i2cdetect -r -y 2 # 檢測第2組總線設備

3. SPI通訊問題

• SPI接口MISO與MOSI需對應連接；
• 確認片選信號（CS）已正確連接；
• 校驗通信雙方的模式（如CPOL、CPHA）是否一致；
• 測量時鐘、數據輸出是否正常。

4. USB接口問題

• USB_VBUS_3V3信號必須為3.3V；
• 嚴禁交叉連接USB差分信號線。

5. SDIO接口問題

• SD2接口的引腳電平與傳輸速度有關，默認為3.3V，高速模式為1.8V；
• SDIO信號不可以通過電平轉換芯片轉換引腳電平；
• 檢查SDIO總線是否等長處理；
• 優先排查時鐘輸出是否正常。

6. LVDS顯示問題

• 確認屏幕輸出模式（VESA/JEIDA）與驅動配置一致。

7. Ethernet網絡問題

• 驗證PHY芯片與MAC接口模式（如RGMII）是否一致，是否做了等長處理；
• 檢查MDIO總線上拉電阻及波形是否正常，避免分叉布線；
• 如果速度不滿足需求，可以檢測各路電源以及參考地是否完整；
• 確認網絡變壓器中心抽頭接法正確，同一總線PHY地址無沖突；
• MDI數據線是否等長處理，阻抗是否滿足要求。

8. CAN總線問題

• CAN總線有多個設備時，需要確認兩端的設備是否有120Ω的匹配電阻；
• 如果CAN設備無法通訊，可以嘗試將CAN設備的參考地連接，減小工模干擾。

9. UART串口問題

• 串口收發信號需要對應連接；
• 確認串口工具配置是否正確，如：波特率；
• 測量數據輸出是否正常。

10. RS485問題

• RS485總線有多個設備時，需要確認兩端的設備是否有120Ω的匹配電阻；
• 如果RS485設備無法通訊，可以嘗試RS485設備的參考地連接，減小工模干擾；
• 由于RS485為半雙工傳輸，有些RS485芯片需要收發控制信號，需要確認芯片驅動是否已經添加。

11. Audio音頻問題

• 通過I2C工具確認音頻芯片是否被系統識別；
• 檢查I2S數據波形及音頻輸出通路（如功放電路）。

12. GPIO問題

• 若GPIO復用為BOOT啟動引腳，上電時避免添加上下拉電路，或通過緩沖芯片隔離。

三、總結

有了系統化的排查思路與模塊化解決方案，就可以高效應對接口通信、信號完整性及配置邏輯等常見開發難題。希望本文總結的實戰經驗能夠為各位開發者朋友提供清晰的問題定位路徑，助力項目快速落地。
