聲光調制器（Acousto-Optic Modulator, AOM）是深紫外皮秒脈沖激光器中實現脈沖主動控制、頻率穩定及光束管理的核心元件。其通過聲波與光波的彈光相互作用，在皮秒時間尺度內實現激光強度、頻率或傳播方向的精準調制。以下從工作原理、關鍵性能指標、材料與驅動設計、系統集成優化四維度展開深度剖析：

一、AOM工作原理：聲光彈光效應與皮秒調制機制

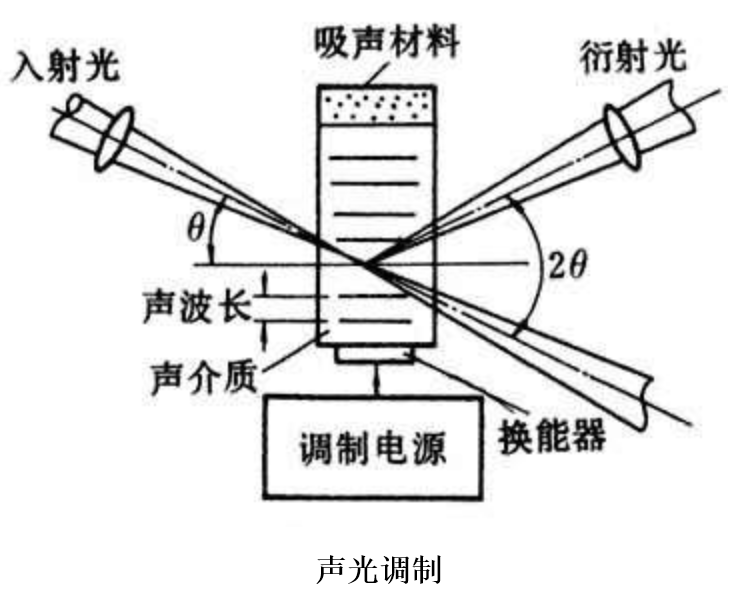

1. 聲光彈光效應
   • 當射頻信號（RF）驅動壓電換能器產生高頻聲波（頻率范圍10-200MHz）在聲光介質（如TeO?、石英、氟化鈣）中傳播時，聲波引起的機械應變通過彈光效應改變介質折射率，形成周期性折射率光柵（空間周期Λ=λ_sound/2，λ_sound為聲波波長）。
   • 入射激光（如1064nm基頻光或266nm深紫外光）通過該光柵時發生布拉格衍射，衍射光束的偏轉角θ_B=λ/Λ（λ為光波波長），衍射效率η=sin2(πΔnL/λ)與聲波功率、介質長度L及彈光系數Δn相關。
2. 皮秒脈沖調制特性
   • AOM的調制帶寬（通常10-100MHz）需匹配皮秒脈沖的重復頻率（MHz-GHz級）及上升時間（皮秒級），確保對脈沖序列的精準開關控制。
   • 通過調整RF驅動功率，可實現衍射效率的線性調制（0-100%），用于脈沖選擇、Q開關觸發或脈沖整形。

二、關鍵性能指標與深紫外適配挑戰

三、材料與驅動系統設計優化

1. 聲光介質選擇
   • 深紫外兼容材料：氟化鈣（CaF?，透射范圍190-8000nm，損傷閾值>20J/cm2@266nm）、熔融石英（SiO?，透射率>90%@266nm）及鉬酸鉛（PbMoO?，高彈光系數）是深紫外AOM的優選基底。
   • 彈光系數優化：TeO?晶體因高彈光系數（Δn≈0.07）和低吸收特性，常用于可見光至近紅外波段；深紫外需平衡彈光系數與紫外透過率，氟化鈣因低吸收和高損傷閾值成為理想選擇。
2. RF驅動系統設計
   • 高頻RF源：采用壓控振蕩器（VCO）或鎖相環（PLL）產生穩定高頻RF信號（頻率50-200MHz），匹配AOM中心頻率。
   • 功率放大器：GaN基射頻功率放大器提供>10W的連續/脈沖RF功率，確保高衍射效率。
   • 阻抗匹配網絡：通過LC匹配電路優化換能器與RF源的阻抗匹配（通常50Ω），減少反射損耗，提升功率傳輸效率。
3. 熱管理與散熱設計
   • 微通道水冷：在AOM基底集成微通道結構（流道直徑0.3-0.8mm，流速>1m/s），通過水冷循環將熱沉積快速導出，維持溫度穩定性±0.5℃。
   • TEC溫控模塊：高功率AOM可集成熱電冷卻器（TEC）實現局部精確控溫，抑制熱致雙折射和衍射效率漂移。

四、系統集成與功能擴展

1. 脈沖選擇與Q開關觸發
   • 在深紫外皮秒激光器中，AOM作為主動Q開關或脈沖選擇器，通過快速開關衍射效率，控制激光脈沖的輸出時間窗口（皮秒級），提升系統重復頻率穩定性（>1MHz）和脈沖能量穩定性（<1% RMS）。
   • 結合脈沖堆疊技術（如AOM調制+再生放大），可實現高重復頻率（MHz級）、高能量（mJ級）的皮秒脈沖輸出。
2. 頻率穩定與相位調制
   • AOM可用于激光頻率的主動穩定，通過反饋控制RF驅動頻率，補償激光器的頻率漂移（如熱漂移、機械振動）。
   • 在皮秒激光器中，AOM可實現載波包絡相位（CEP）的穩定控制，支撐阿秒脈沖產生等前沿應用。
3. 光束偏轉與空間光調制
   • 通過調整RF驅動頻率，AOM可實現激光束的快速偏轉（角度分辨率<10μrad），用于光束掃描、多光束分離或空間光調制。
   • 在深紫外波段，AOM的偏轉特性需匹配后續光學元件（如非線性晶體、聚焦透鏡）的數值孔徑和像差校正。
4. 深紫外兼容性與抗損傷設計
   • 表面鍍制LaF?/MgF?紫外增透膜（透射率>90%@266nm），減少深紫外光在AOM表面的反射損耗和熱沉積。
   • 采用密封殼體設計（充氮保護，濕度<10%），防止深紫外光致氧化或材料降解，并通過激光損傷閾值測試（>10GW/cm2峰值功率密度）驗證可靠性。

五、總結

在深紫外皮秒脈沖激光器中，聲光調制器（AOM）通過聲光彈光效應實現皮秒級激光脈沖的強度、頻率及傳播方向的精準調制。其設計需綜合考量深紫外波段的高損傷閾值要求、皮秒級調制速度、熱管理挑戰及系統集成優化。通過高彈光系數介質選擇、高頻RF驅動系統設計、微通道水冷散熱及深紫外兼容鍍膜技術，可實現高衍射效率、寬調制帶寬、高穩定性的AOM模塊，支撐深紫外皮秒激光器在精密加工、非線性光譜、阿秒科學等前沿領域的高性能應用。
