針對傳統工業園區等電力消納大戶存在的供電模式單一、能源管理錯雜、園區人員設備安全統籌不到位等諸多問題，通過AI分析及物聯網等新技術和自研交直流關鍵設備的應用，在三維場景中構建集智慧能源、智慧安防、碳排放管理及智慧運營等功能于一體的新型零碳智慧工業園區系統。

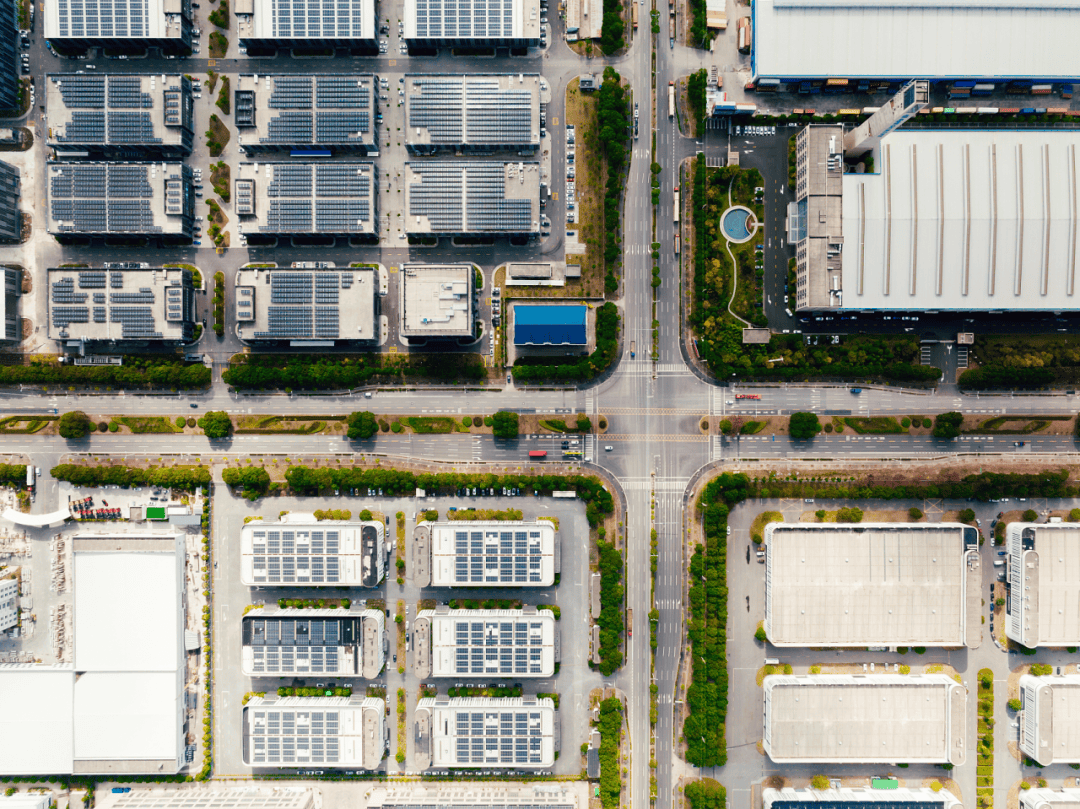

零碳智慧工業園區系統以低碳能源管理系統為建設戰略點，建設分布式光伏、交直流混網、儲能、直流充電樁、直流照明、用電用氣監測、能源控制策略、視頻監控、智慧安防等功能相融合的源網荷儲一體化的體系架構。在能耗與能源、樓宇辦公設施、安防、運維等方面實現統一管理，有效降低企業運營成本，提高工作效率。以零碳為目標，通過優化能源結構、提升能源利用效率、減少碳排放，實現園區的可持續發展。

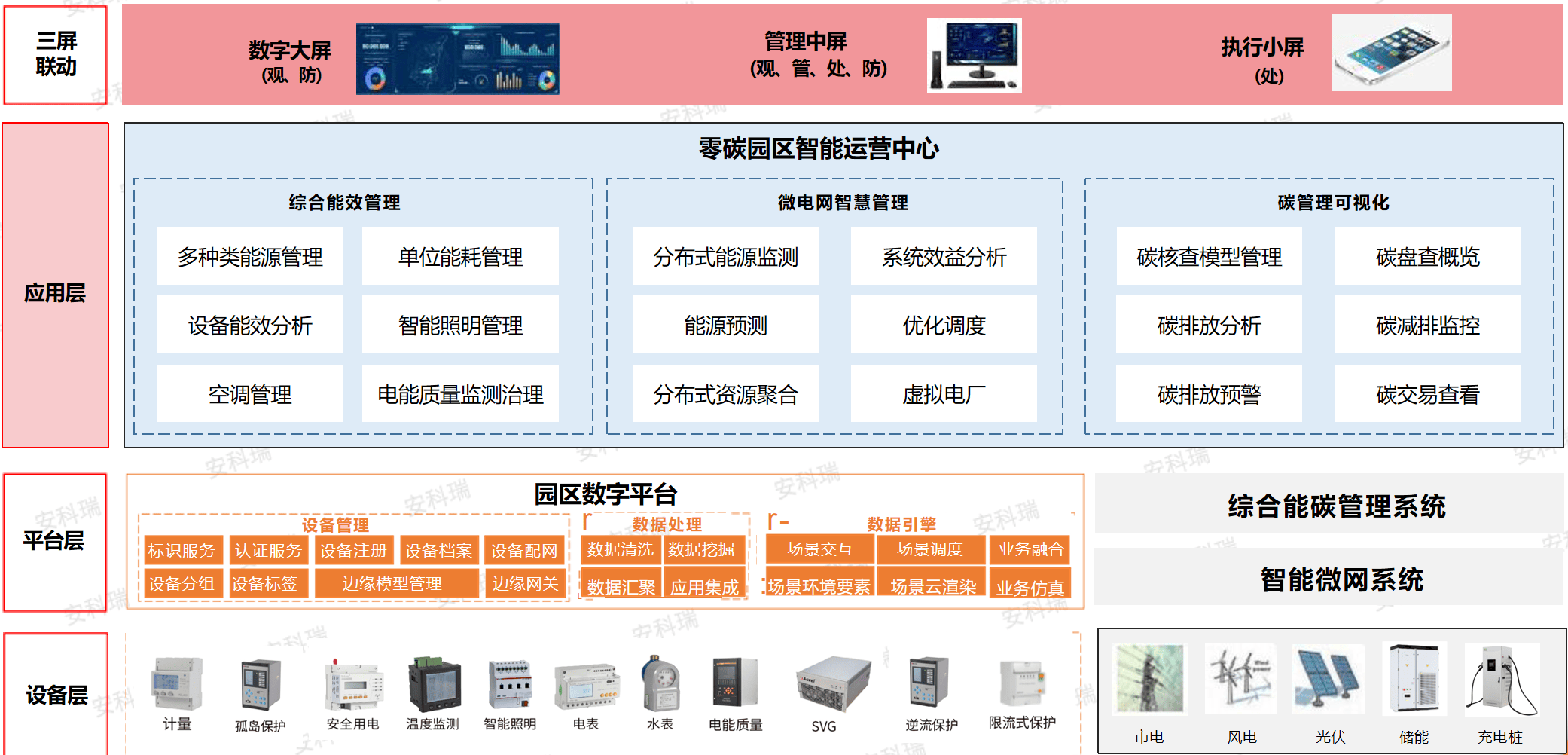

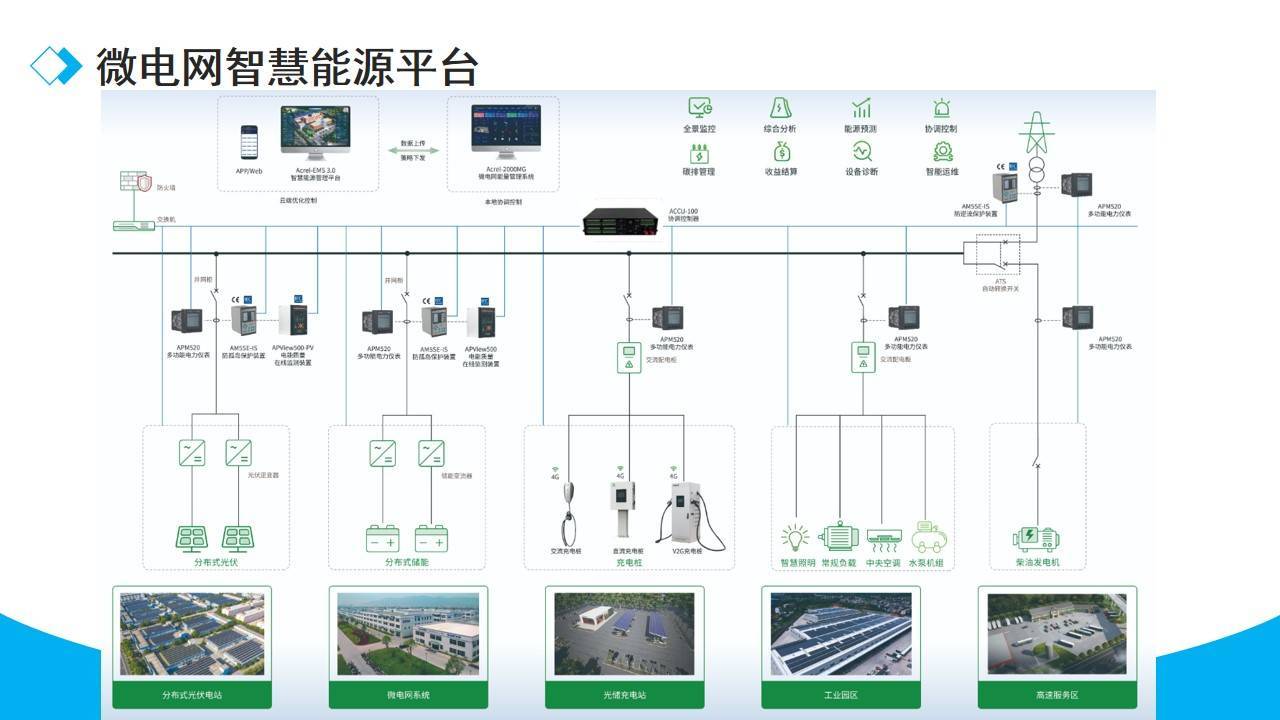

一、體系架構

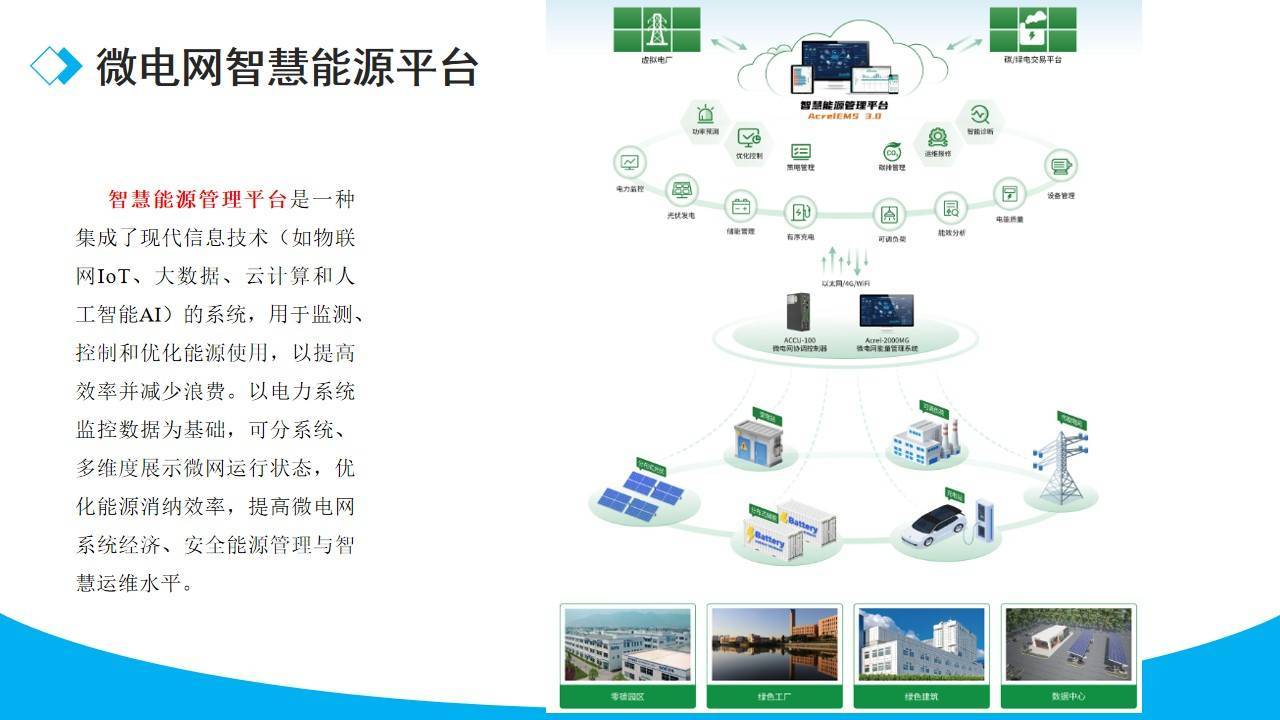

平臺兼容單個站點和多個站點接入，采用B/S+C/S架構，在物理上分為三層：設備層、平臺層和應用層。

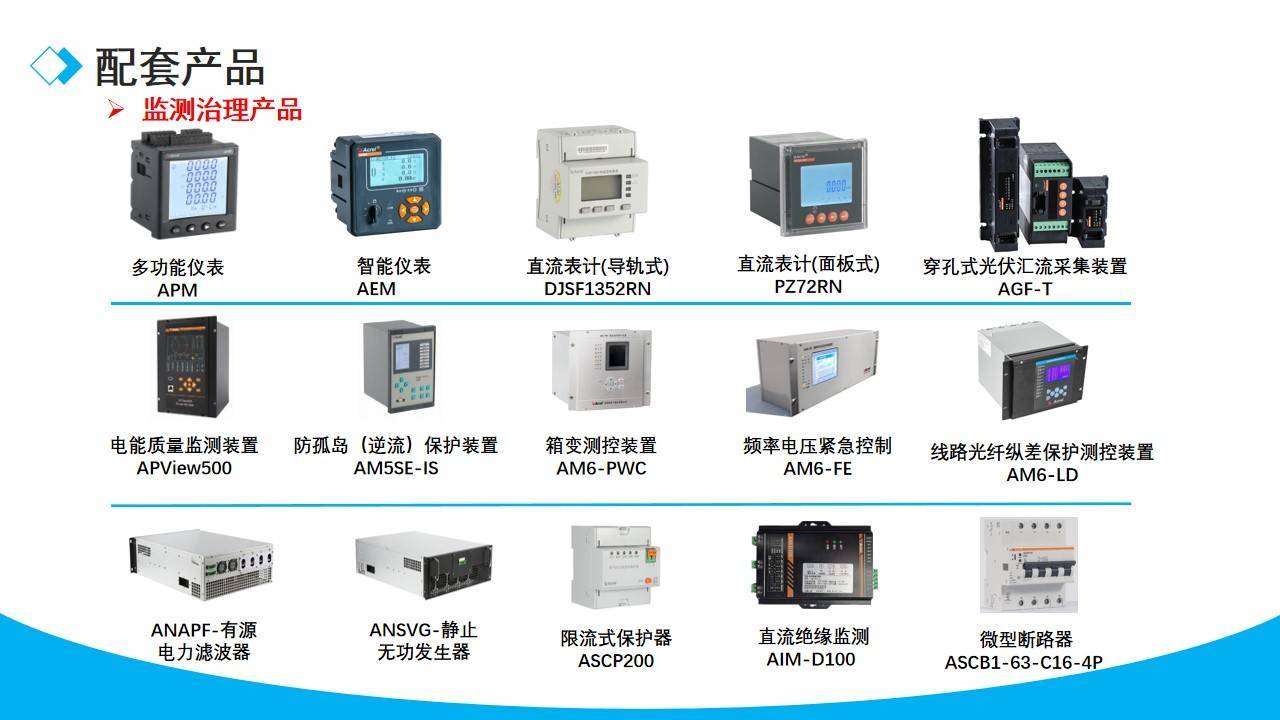

設備層：主要是連接于網絡中用于計量、保護、控制、治理的各類傳感器，包括充電樁、多功能電表、防逆流裝置、電能質量監測、無功補償裝置、微機保護測控裝置、電氣火災探測器、限流保護器以及第三方的逆變器、儲能柜等。

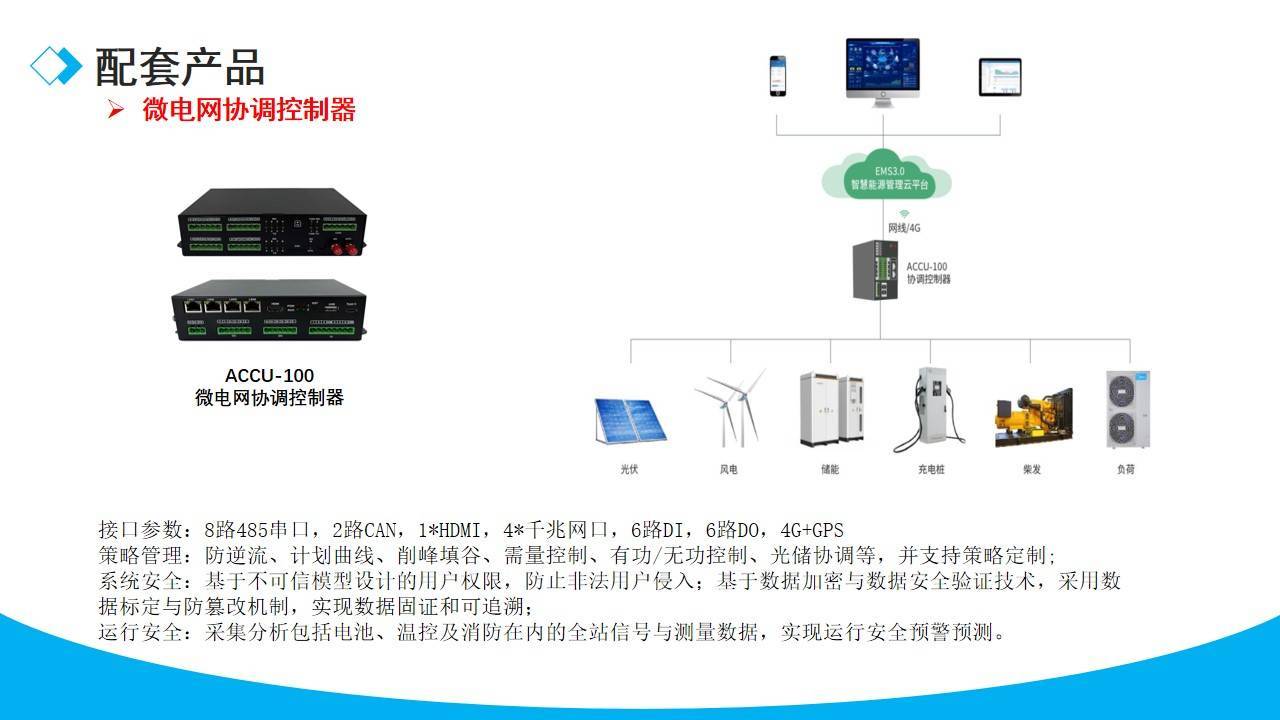

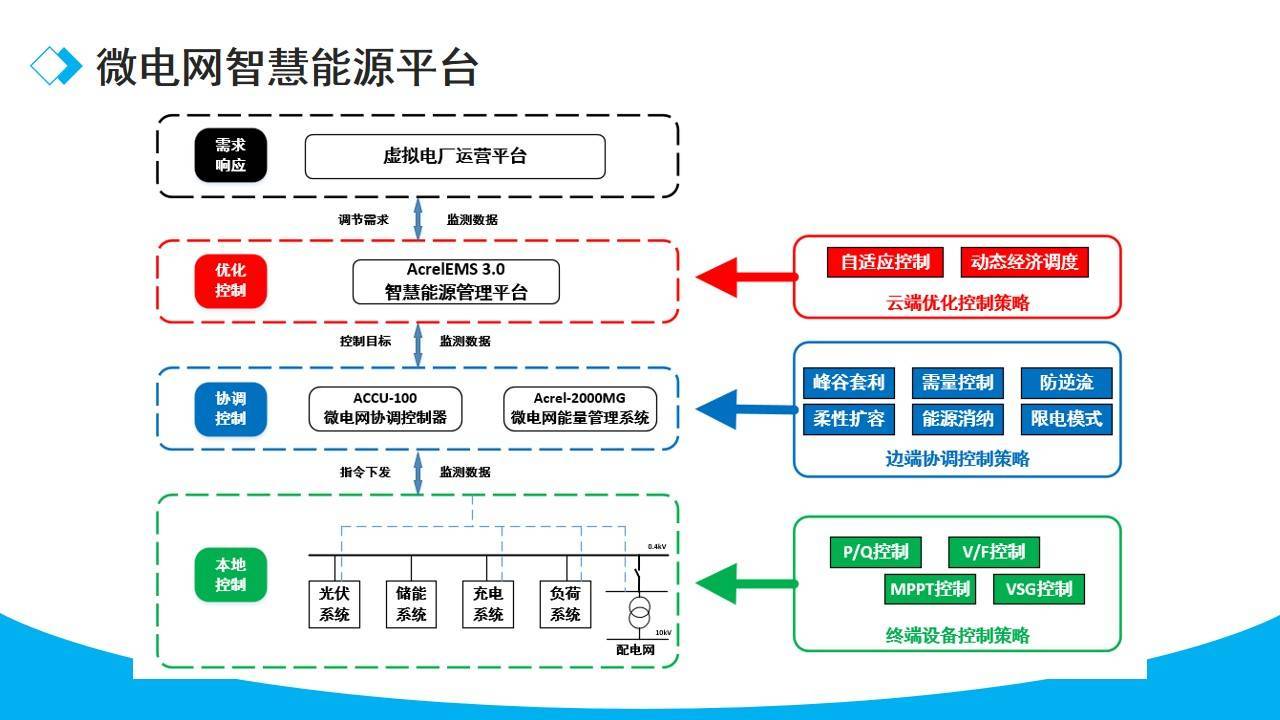

平臺層：包含現場智能網關、網絡交換機等設備、站控層系統及平臺。智能網關支持Modbus RTU、Modbus TCP、CDT、IEC60870-5-101、IEC60870-5-103、IEC60870-5-104、MQTT等通信規約，主動采集現場設備層設備的數據，并可進行規約轉換，數據存儲，并通過網絡把數據同時上傳至站控層系統和平臺。智能網關可在網絡故障時將數據存儲在本地，待網絡恢復時從中斷的位置繼續上傳數據，保證服務器端數據不丟失；站控層系統通信網絡采用標準以太網及TCP/IP通信協議，物理媒介可以為光纖、網線、屏蔽雙絞線等，可以制定并自動執行計劃曲線、削峰填谷、需量控制、新能源消納、有序充電、動態擴容、備用電源等控制策略，對內實現源、網、荷、儲一體化智慧協同；平臺可以本地、私有云和公有云部署，包含應用服務器、WEB服務器和數據服務器，一般應用服務器和WEB服務器可以合一配置。

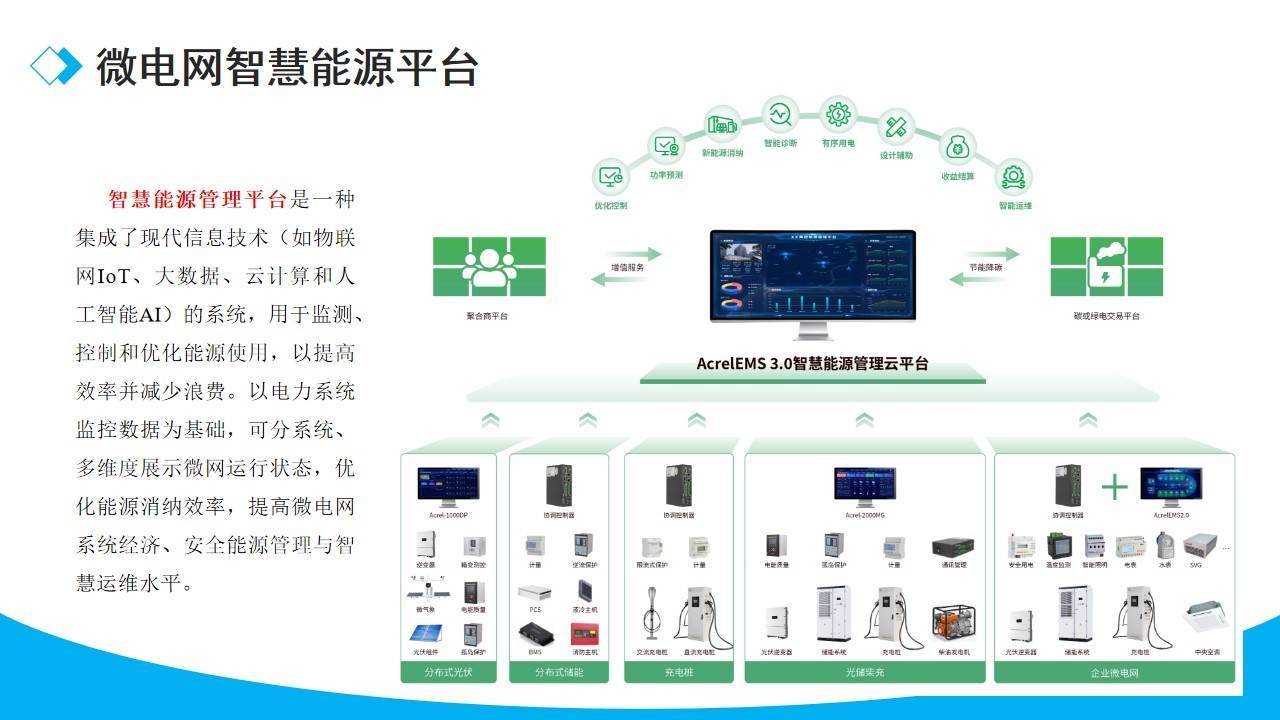

應用層：包含綜合能效管理、微電網智慧管理、碳管理可視化等核心模塊，對內實現企業微電網集中監管、能效分析、碳排放及收益等數據統計、源網荷儲充協調控制等，對外輔助用戶參與需求響應和電力市場交易。

2. 站控層系統 分布式光伏解決方案系列、分布式儲能解決方案系列 、充電樁解決方案系列 、光儲充解決方案系列 、中央空調系統解決方案系列

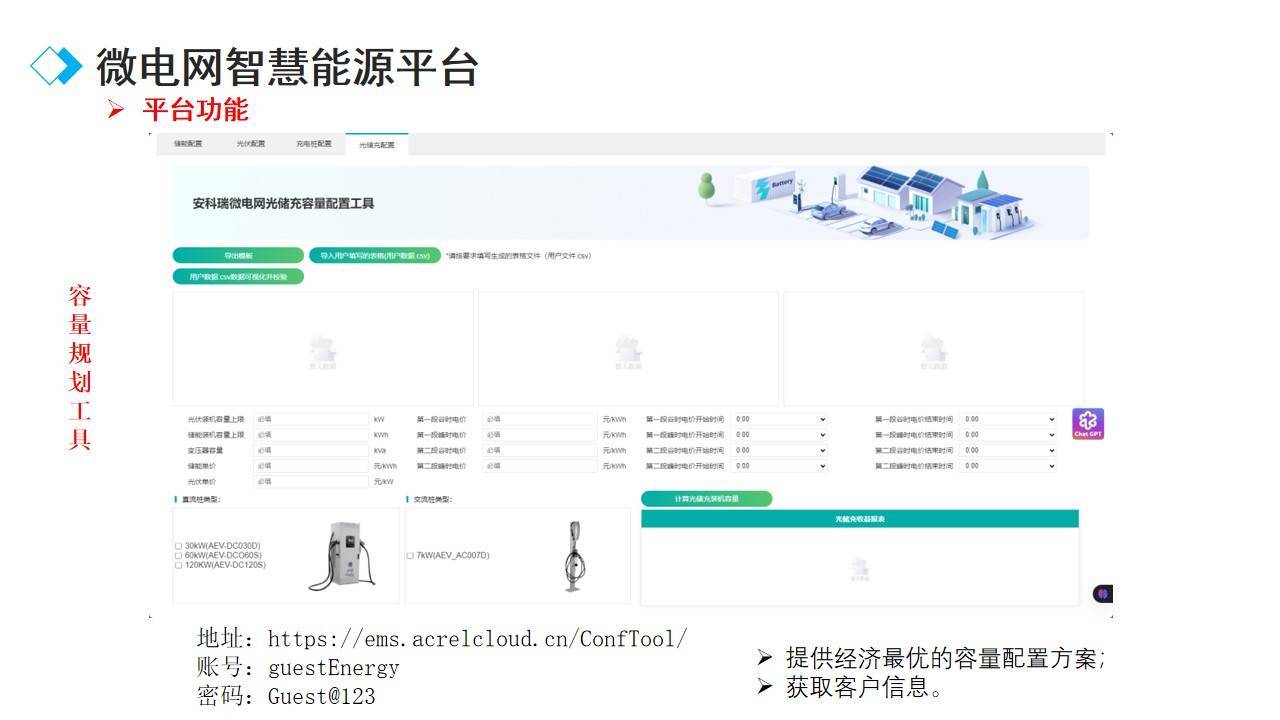

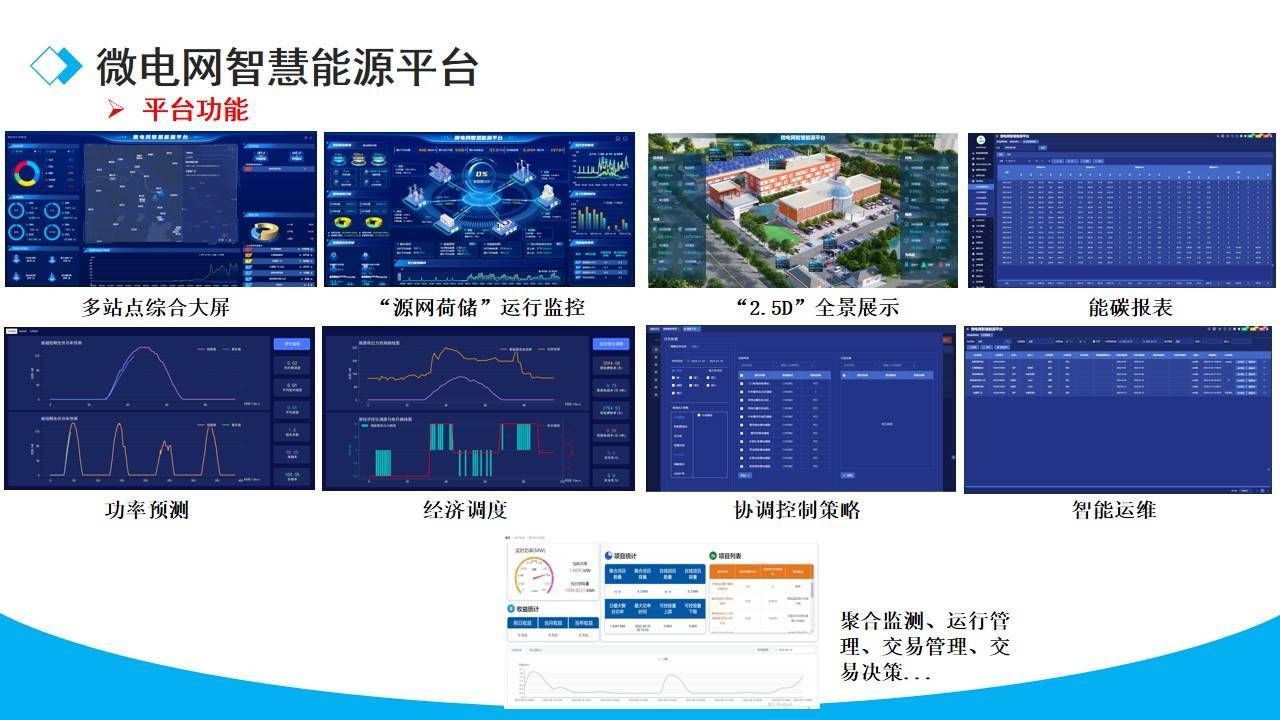

3. 平臺功能 站點綜合管理 、分布式光伏 、分布式風力發電 、 分布式儲能 、充電樁 、 變電所綜合自動化系統 、電力監控 、環境監測 、電能質量 、 電氣安全 、消防火災 、電能統計、能耗分析 、設備監測、設備能效 、智能照明、設備檔案、用戶報告 、故障報警 、碳資產管理

源網荷儲一體化零碳智慧工業園區系統作為以交直流混合微網架構搭載先進的直流設備及智慧能源管理系統的成熟集成解決方案，以三維數字化場景為承載主體，以各類物聯網傳感器為實時數據獲取來源，以后臺的云服務中心為指揮大腦，基于AI算法，進行系統化的分析和決策。通過多能調節互補的策略，助力企業在成本控制方面達到電量最低、成本最優、能耗最低的效益目標，大幅降低園區內多維度用電成本，有效提升智慧園區、源網荷儲的綠電使用占比，為實現零碳目標奠定堅實基礎。

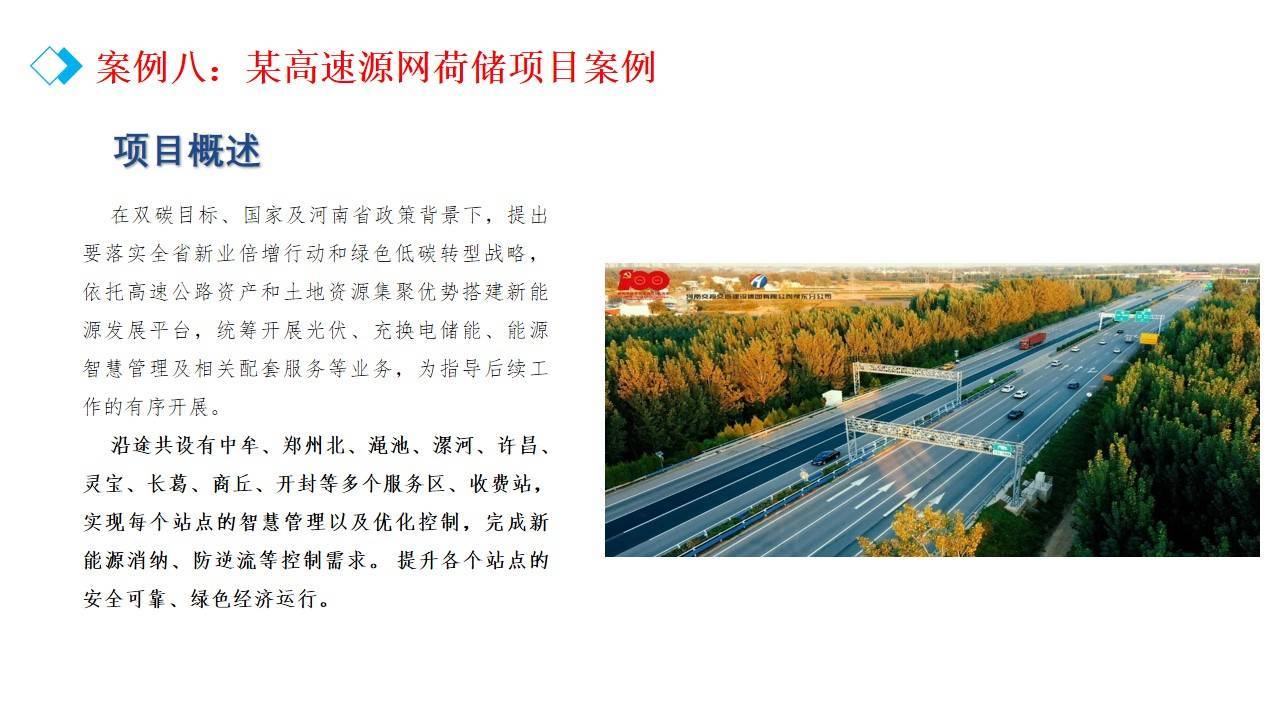

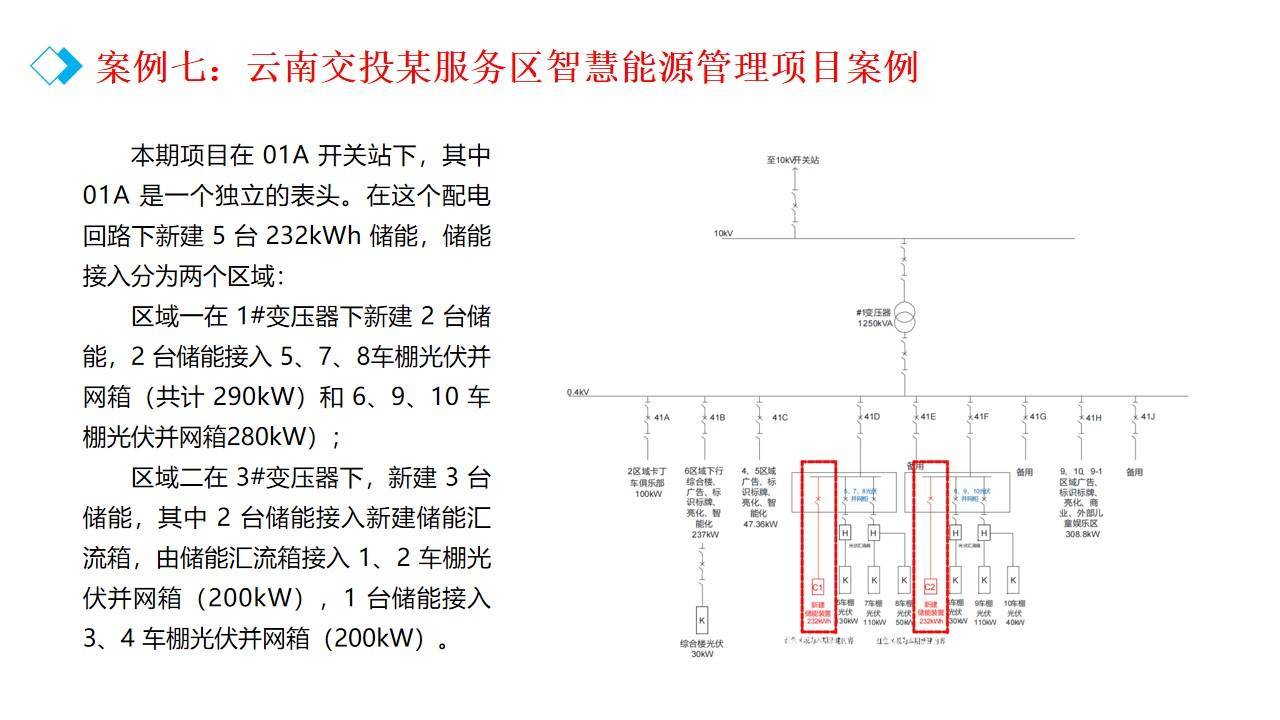

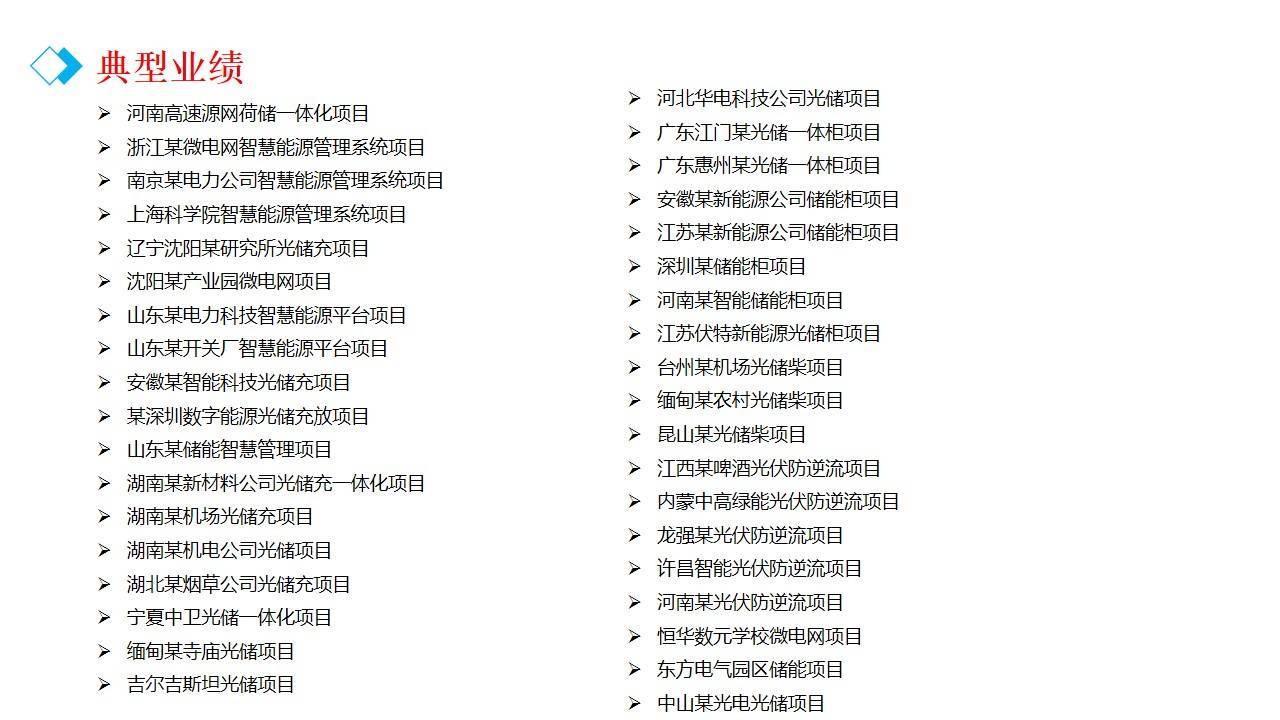

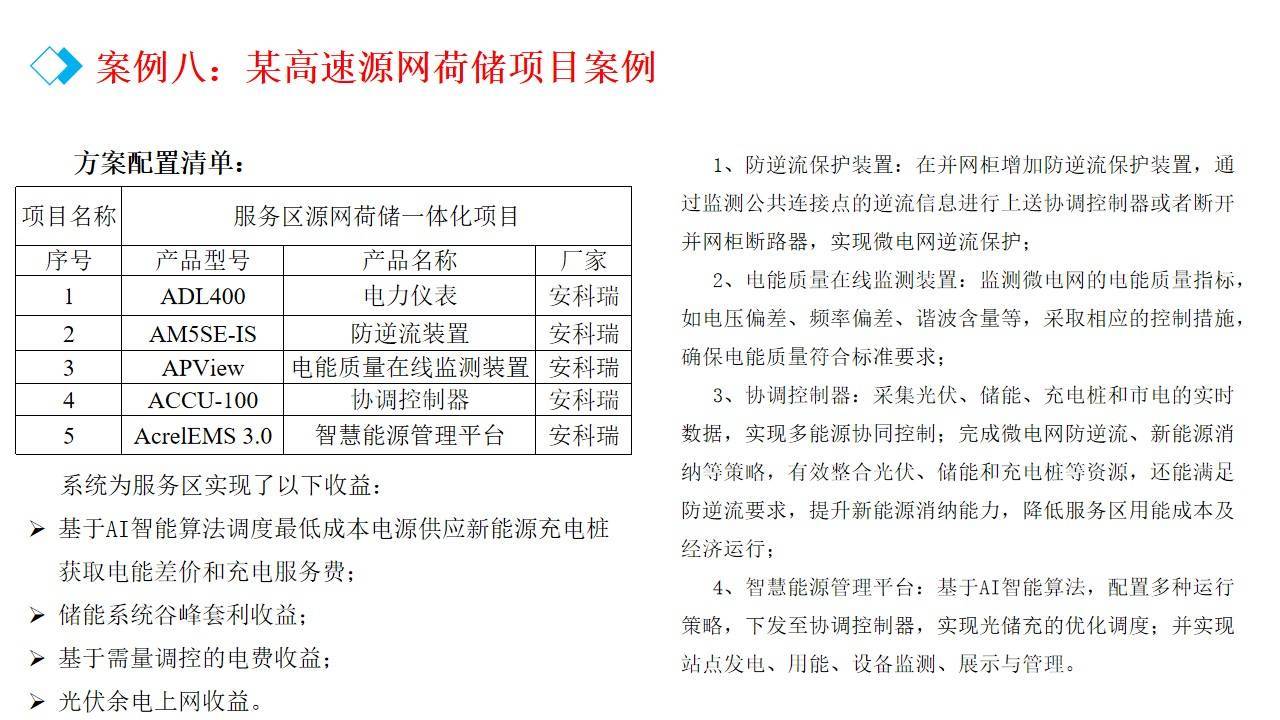

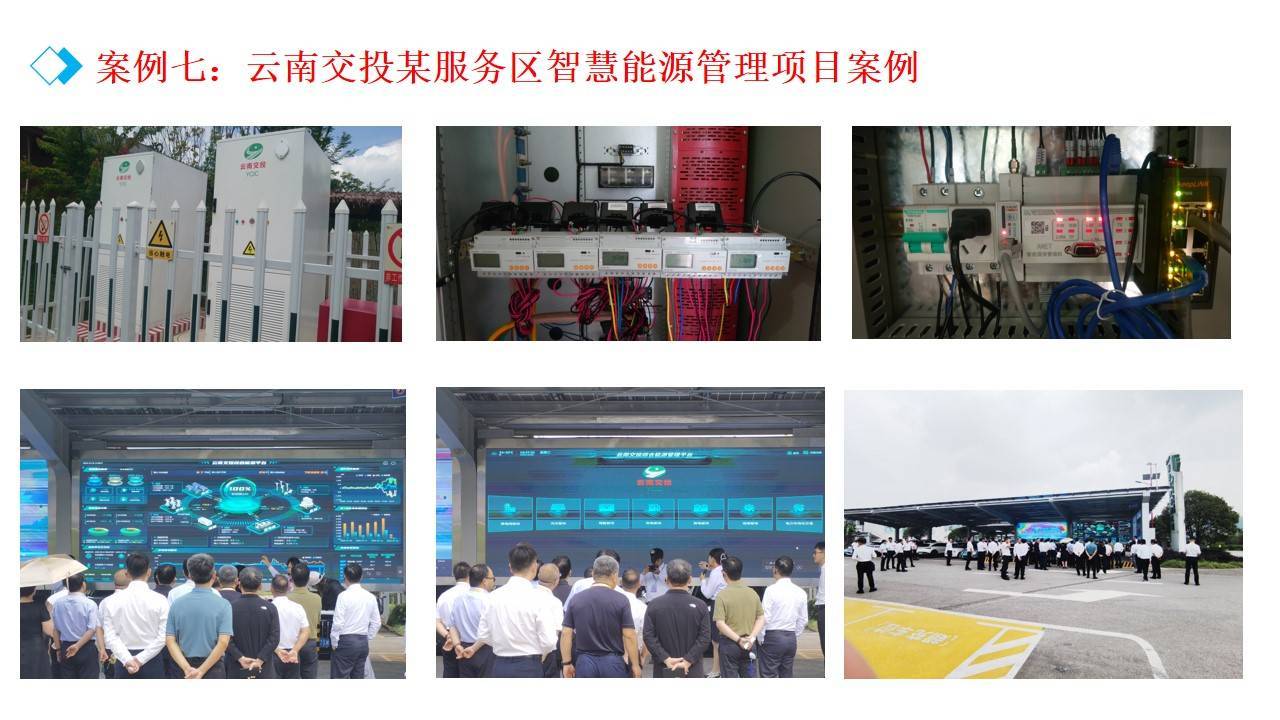

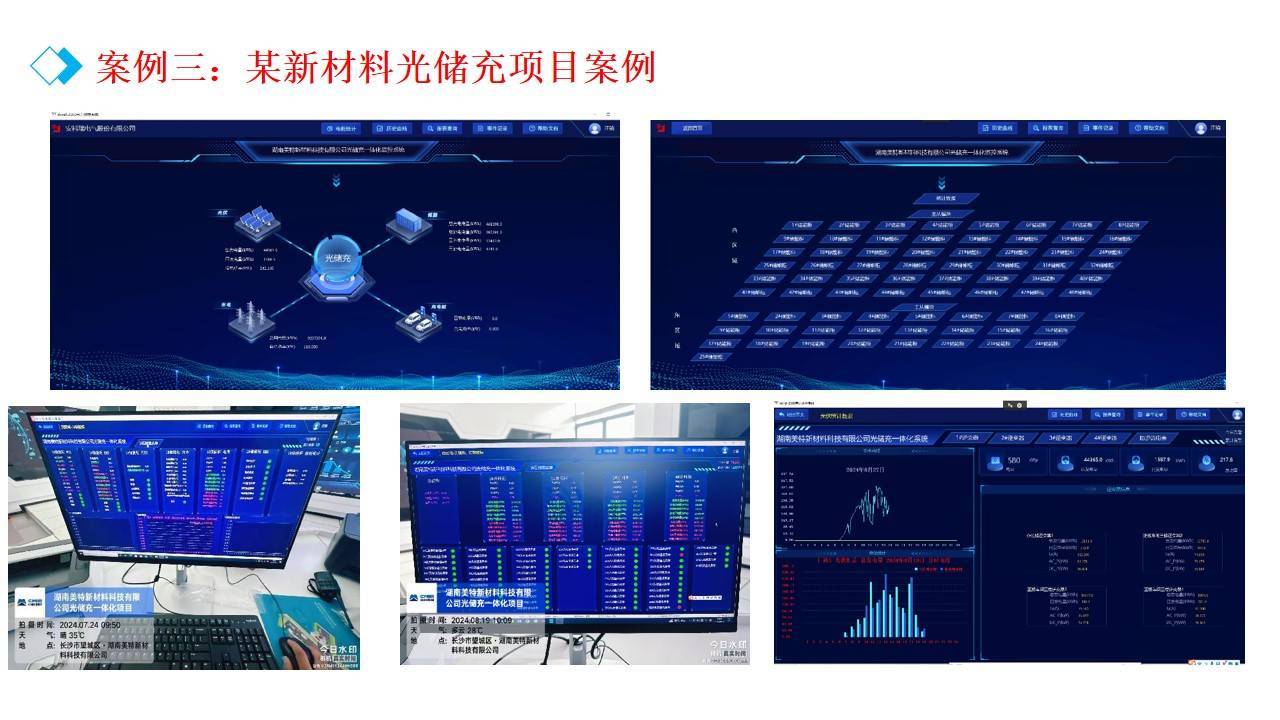

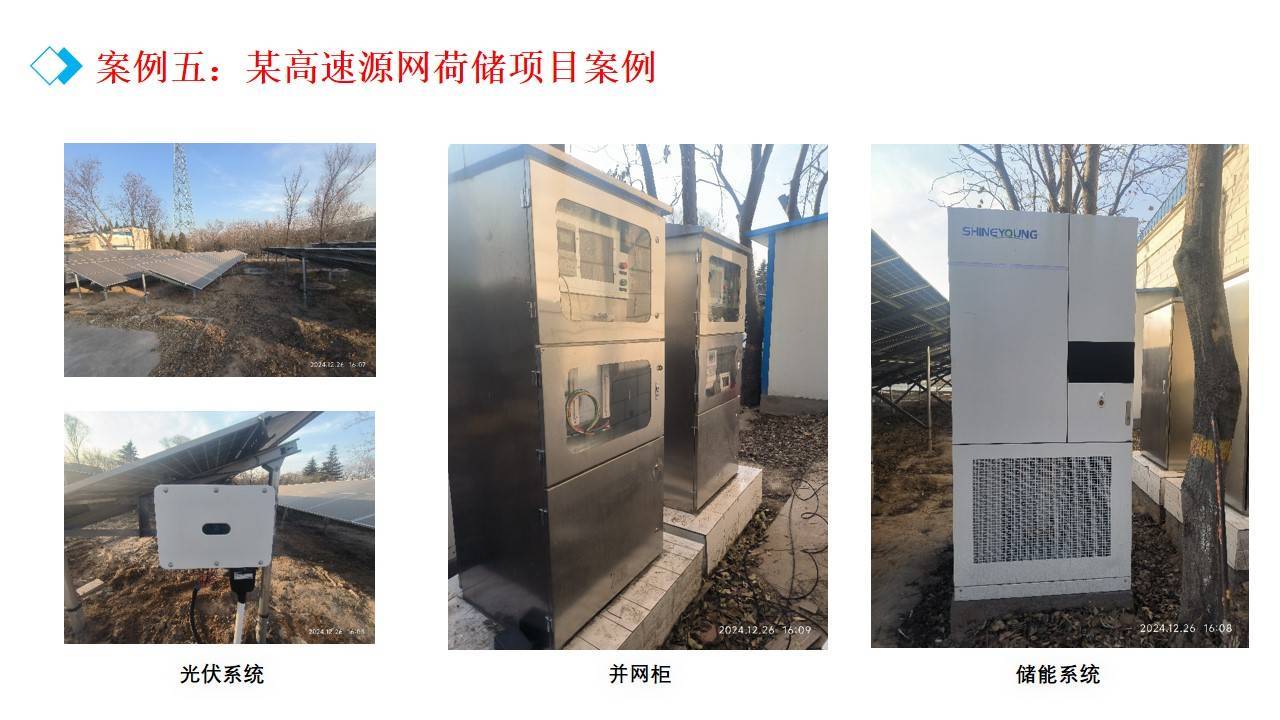

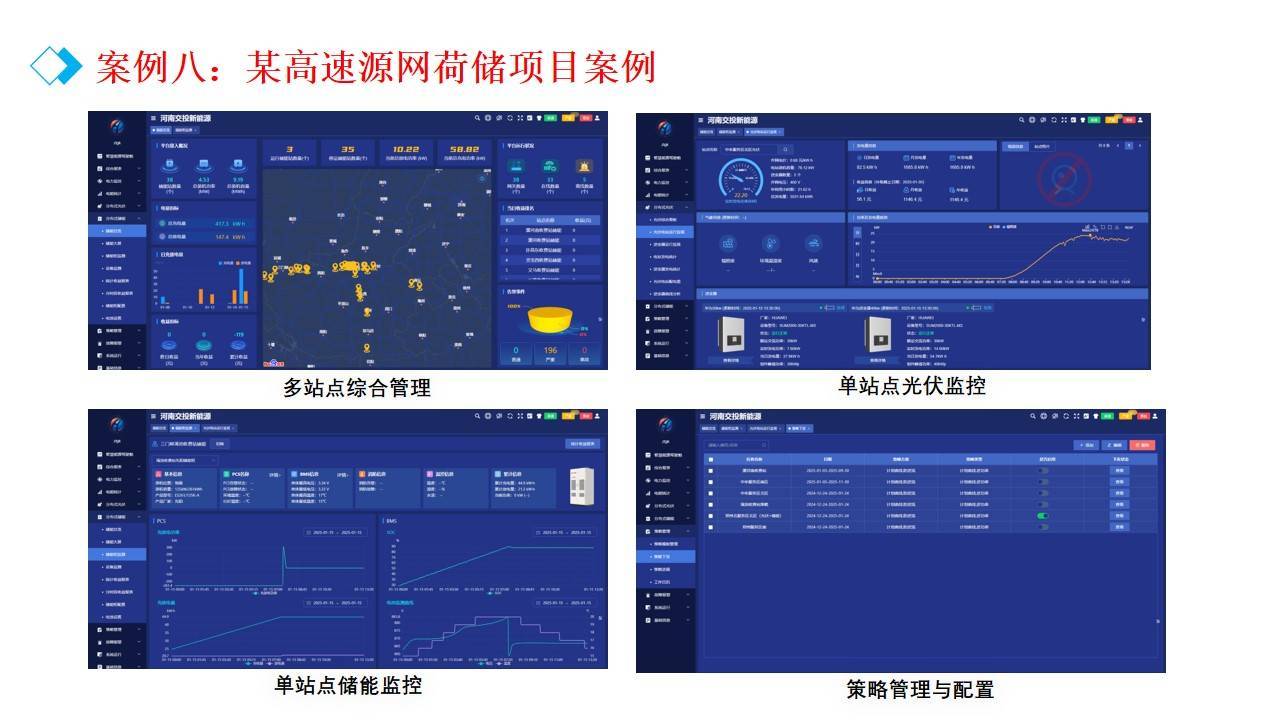

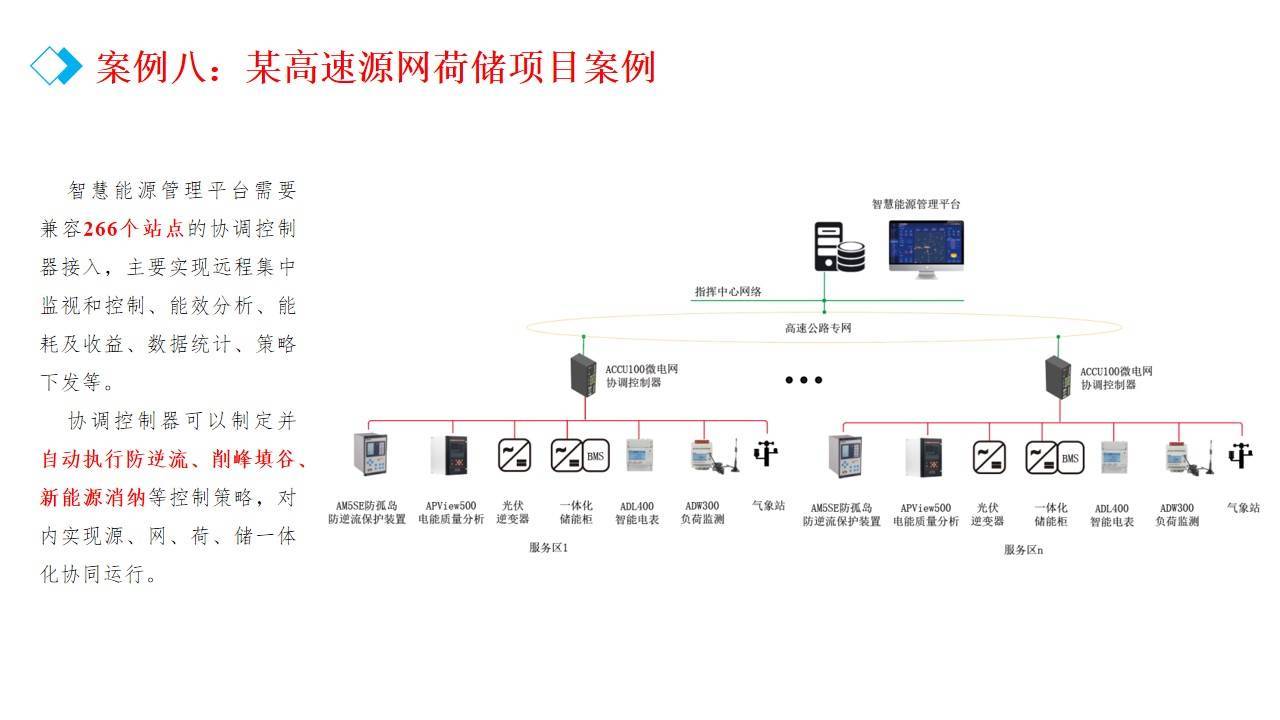

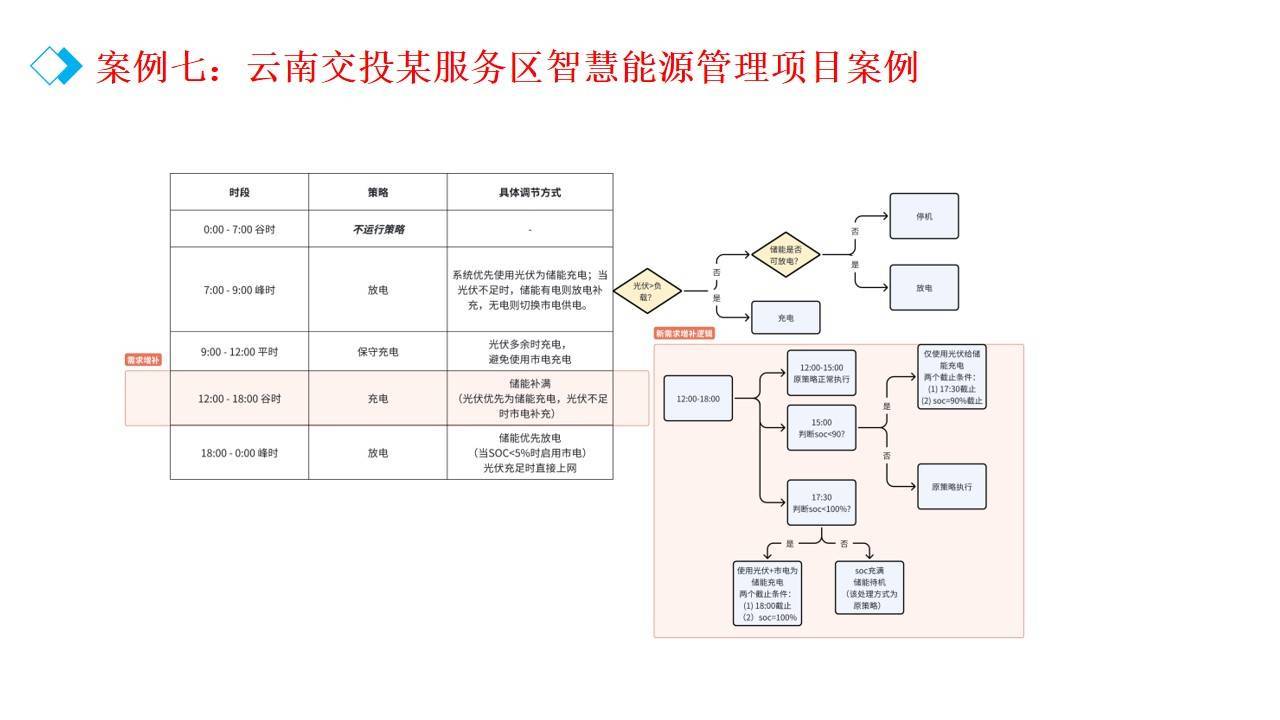

源網荷儲一體化方案及案例分享 安科瑞郭海棚198/2138/0729
