1. 描述

LT8711UXD 是一款高性能雙通道 Type-C/DP1.4 轉 HDMI2.0 轉換器，旨在將 USB Type-C 源或 DP1.4 源連接到 HDMI2.0 接收器。該LT8711UXD集成了一個符合 DP1.4 標準的接收器和一個符合 HDMI2.0 標準的發射器。此外，還嵌入了兩個用于CC通信的CC控制器，以實現DP Alt模式和供電功能，一個用于上行Type-C端口，另一個用于下行端口。
DP 接收器支持每通道最大 8.1Gbps 的數據速率，并結合 HDCP 1.3/2.3 內容保護方案和嵌入式密鑰，用于安全傳輸數字音視頻內容。
HDMI 接口包括 4 個 TMDS 時鐘/數據對、DDC 和 HPD 信號。HDMI 發射器能夠支持高達 6Gpbs 的數據速率，足以處理高達 UHD 4k 60Hz 格式的視頻分辨率。HDMI 發射器采用 HDCP 引擎，支持 HDCP1.4/2.3。通過包含 HDCP，該LT8711UXD允許安全傳輸受保護的內容。提供嵌入式密鑰，可提供最高級別的 HDCP 密鑰安全性。
該器件能夠自動運行，這由使用嵌入式 SPI 閃存進行固件存儲的集成微處理器實現。還可以通過使用專用配置的 I2C 從接口進行系統控制。

2. 功能

? USB Type-C
? DP1.4 接收器
? HDMI2.0 發射器
? 其他

3.應用?

擴展塢
? 加密狗

轉換器，旨在將 USB Type-C 源或 DP1.4 源連接到 HDMI2.0 接收器。該LT8711UXD集成了一個符合 DP1.4 標準的接收器和一個符合 HDMI2.0 標準的發射器。此外，還嵌入了兩個用于CC通信的CC控制器，以實現DP Alt模式和供電功能，一個用于上行Type-C端口，另一個用于下行端口。
DP 接收器支持每通道最大 8.1Gbps 的數據速率，并結合 HDCP 1.3/2.3 內容保護方案和嵌入式密鑰，用于安全傳輸數字音視頻內容。
HDMI 接口包括 4 個 TMDS 時鐘/數據對、DDC 和 HPD 信號。HDMI 發射器能夠支持高達 6Gpbs 的數據速率，足以處理高達 UHD 4k 60Hz 格式的視頻分辨率。HDMI 發射器采用 HDCP 引擎，支持 HDCP1.4/2.3。通過包含 HDCP，該LT8711UXD允許安全傳輸受保護的內容。提供嵌入式密鑰，可提供最高級別的 HDCP 密鑰安全性。
該器件能夠自動運行，這由使用嵌入式 SPI 閃存進行固件存儲的集成微處理器實現。還可以通過使用專用配置的 I2C 從接口進行系統控制。

2. 功能

? USB Type-C
? DP1.4 接收器
? HDMI2.0 發射器
? 其他

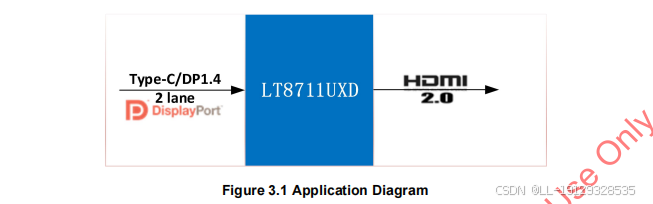

3.應用
?擴展塢
? 加密狗
?車載
?廣告機
