摘要：本文介紹了基于51單片機外部中斷(INT0/INT1)的四個實踐案例：1)INT0控制LED開關；2)INT0中斷實現數碼管計數/清零；3)INT0中斷構建秒表功能（啟動/暫停/清零）；4)INT0/INT1雙中斷獨立控制兩組數碼管計數。每個案例包含電路原理圖、接線說明及完整源代碼，重點演示了外部中斷在硬件控制中的應用方法。附加硬件工程師筆試面試資料鏈接，涵蓋器件知識、Multisim教程等內容，適合嵌入式學習者參考實踐。

0案例視頻效果展示

0.1例子1：INT0控制LED閃爍

0.2例子2：INT0中斷控制數碼管計數

0.3例子3：INT0中斷實現秒表功能

0.4例子4：INT0INT1中斷控制數碼管計數

1基礎知識補充——中斷系統

AT89C52的中斷系統=“6 組固定中斷向量 + 1 組共用中斷向量 + 2 級優先級管理”

1.1 中斷源一覽

編號	向量地址	標志位	源/功能	觸發方式
0	0003H	IE0	外部中斷 0 (INT0)	低電平 / 下降沿
1	000BH	TF0	定時器 0 溢出	內部計數溢出
2	0013H	IE1	外部中斷 1 (INT1)	低電平 / 下降沿
3	001BH	TF1	定時器 1 溢出	內部計數溢出
4	0023H	RI/TI	串行口 (UART)	收完/發完 1 字節
5	002BH	TF2+EXF2	定時器 2	溢出或捕獲/重載

共 8 個“物理”中斷源，但向量只有 6 個（T2 兩個標志共用 002BH）。

1.2 控制寄存器

1. IE（A8H）——總中斷允許?

?? EA? ES? ET2? ES? ET1? EX1? ET0? EX0?

?? 1 = 允許；0 = 屏蔽?

2. IP（B8H）——優先級（1 = 高優先級，0 = 低優先級）?

?? —?? —?? PT2? PS? PT1? PX1? PT0? PX0?

?? 8052 新增 PT2，其余位含義同 8051。?

3. T2CON（C8H）——T2 專用?

?? TF2、EXF2 由軟件清 0。?

1.3 優先級與嵌套規則?

兩級：高優先級可打斷低優先級，同級不嵌套。?

同優先級內部再按自然序號 0→5 排隊。?

1.4 外部中斷細節

IT0/IT1（TCON.0/TCON.2）?

0 = 低電平觸發（需手動撤除低電平才能再次觸發）?

1 = 下降沿觸發（自動鎖存，脈沖寬度 ≥ 1 機器周期即可）?

1.5定時器中斷?

TF0/TF1 在計數器溢出時置 1，CPU 響應后硬件自動清 0。?

TF2/EXF2 共用向量，中斷服務程序需判斷是溢出還是捕獲/重載，再分別清 0。

1.6串行口中斷

RI 和 TI 共用向量，進入服務程序后先讀 SCON 判定是“接收完”還是“發送完”，再清相應標志。

1.7 中斷響應流程（精簡記憶版）?

1. 標志置位 → 2. 總中斷 EA=1 且對應位允許 → 3. 優先級仲裁 → 4. 完成當前指令 → 5. 自動把 PC 壓棧 → 6. 裝入向量地址 → 7. 執行 ISR → 8. RETI 返回。

1.8 使用技巧?

下降沿觸發外部中斷時，ITn=1 可避免“電平保持”誤觸發。?

高優先級 ISR 里可再被更高優先級打斷，但同級或低優先級不能打斷。?

T2 的 TF2/EXF2 必須軟件清 0，否則會不停地進入中斷。

2例子1： INT0控制LED閃爍

實現功能：(外部INT0中斷控制LED)：每次按鍵都會觸發INT0中斷，中斷發生時將LED狀態取反，產生LED狀態由按鍵控制的效果

本質：按鍵每次觸發INT0中斷，中斷服務程序將LED電平取反，實現按鍵控制LED開關。

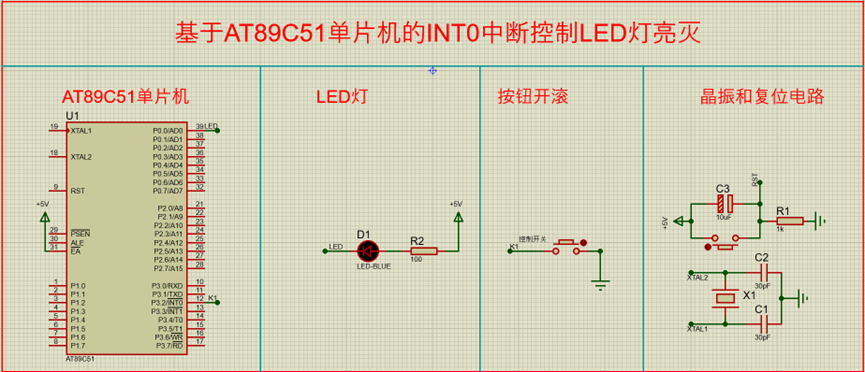

2.1電路原理圖

2.1.1電路組成及接線

名稱	接線
AT89C51單片機	XTAL1/XTAL2—>連接晶振電路 RST—>連接復位電路 P0.0—>LED燈 P3.2—>按鍵開關
復位電路
晶振電路
LED燈
按鍵開關

2.2控制程序

2.2.1控制程序步驟

庫文件和引腳定義

主程序(LED閃爍)

INT0中斷函數

2.2.3源代碼

//(外部INT0中斷控制LED)：每次按鍵都會觸發INT0中斷，中斷發生時將LED狀態取反，產生LED狀態由按鍵控制的效果#include<reg51.h>#define uchar unsigned char#define uint unsigned intsbit LED=P0^0;//主程序void main(){LED=1;EA=1;EX0=1;IT0=1;while(1);}//INT0中斷函數void EX_INT0() interrupt 0{LED=~LED; ???? //控制LED亮滅}

3例子2：INT0中斷控制數碼管計數

實現功能：每次按下計數鍵時觸發INT0中斷，中斷程序累加計數，? 計數值顯示在3只數碼管上，按下清零鍵時數碼管清零

本質：按鍵觸發INT0中斷即計數并刷新數碼管，清零鍵直接歸零。

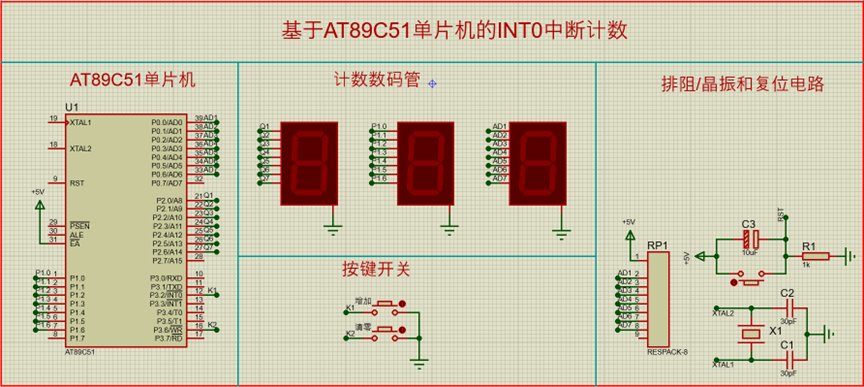

3.1電路原理圖

3.1.1電路組成及接線

名稱	接線
AT89C51單片機	XTAL1/XTAL2—>連接晶振電路 RST—>連接復位電路 P0.0-P0.7—>計數數碼管 P1.0-P1.7—>計數數碼管 P2.0-P2.7—>計數數碼管 P3.2/P3.6—>按鍵開關
復位電路
晶振電路
計數數碼管
按鍵開關
排阻

3.2控制程序

3.2.1控制程序步驟

庫文件

段碼

分解顯示數位

示數

主程序(數值顯示)

INT0中斷函數

3.2.3源代碼

//計數：每次按下計數鍵時觸發INT0中斷，中斷程序累加計數，? 計數值顯示在3只數碼管上，按下清零鍵時數碼管清零#include<reg51.h>#define uchar unsigned char#define uint unsigned int//0~9的段碼uchar code DSY_CODE[]={0x3f,0x06,0x5b,0x4f,0x66,0x6d,0x7d,0x07,0x7f,0x6f,0x00};//計數值分解后各個待顯示的數位uchar DSY_Buffer[]={0,0,0};uchar Count=0;sbit Clear_Key=P3^6;//數碼管上顯示計數值void Show_Count_ON_DSY(){DSY_Buffer[2]=Count/100;????? //獲取3個數DSY_Buffer[1]=Count%100/10;DSY_Buffer[0]=Count%10;if(DSY_Buffer[2]==0)?? //高位為0時不顯示{DSY_Buffer[2]=0x0a;if(DSY_Buffer[1]==0)?? //高位為0，若第二位為0同樣不顯示DSY_Buffer[1]=0x0a;}P0=DSY_CODE[DSY_Buffer[0]];P1=DSY_CODE[DSY_Buffer[1]];P2=DSY_CODE[DSY_Buffer[2]];}//主程序void main(){P0=0x00;P1=0x00;P2=0x00;IE=0x81;? //允許INT0中斷IT0=1;?????????????? //下降沿觸發while(1){if(Clear_Key==0) Count=0;????? //清0Show_Count_ON_DSY();}}//INT0中斷函數void EX_INT0() interrupt 0{Count++; ??????? //計數值遞增}

4例子3：INT0中斷實現秒表功能

實現功能：能夠實現秒表作用，首次按鍵計時開始，再次按鍵暫停，第三次按鍵清零。

本質：按鍵循環控制：首次啟動計，再次暫停，第三次清零，實現秒表功能。

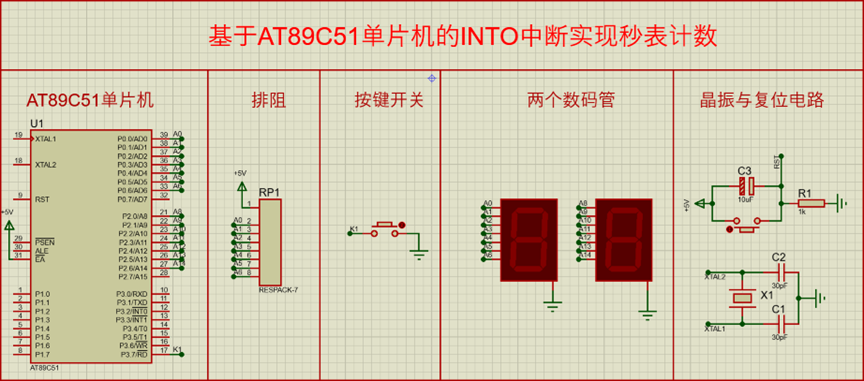

4.1電路原理圖

4.1.1電路組成及接線

名稱	接線
AT89C51單片機	XTAL1/XTAL2—>連接晶振電路 RST—>連接復位電路 P0.0-P0.7—>計數數碼管/排阻 P1.0-P1.7—>計數數碼管 P3.7—>按鍵開關
復位電路
晶振電路
兩個數碼管
按鍵開關
排阻

4.2控制程序

4.2.1控制程序步驟

庫文件和引腳定義

段碼

延時函數

按鍵處理函數

主程序(數值顯示)

INT0中斷函數

4.2.3源代碼

//功能：首次按鍵計時開始，再次按鍵暫停，第三次按鍵清零。#include<reg51.h>#define uchar unsigned char#define uint unsigned intsbit K1=P3^7;uchar i,Second_Counts,Key_Flag_Idx;bit Key_State;uchar DSY_CODE[]={0x3f,0x06,0x5b,0x4f,0x66,0x6d,0x7d,0x07,0x7f,0x6f};//延時void DelayMS(uint ms){uchar t;while(ms--) for(t=0;t<120;t++);}//處理按鍵事件void Key_Event_Handle(){if(Key_State==0){Key_Flag_Idx=(Key_Flag_Idx+1)%3;switch(Key_Flag_Idx){case 1:???? EA=1;ET0=1;TR0=1;break;case 2:???? EA=0;ET0=0;TR0=0;break;case 0:???? P0=0x3f;P2=0x3f;i=0;Second_Counts=0;}}}//主程序void main(){P0=0x3f;?????????????????? ????? //顯示00P2=0x3f;i=0;Second_Counts=0;?Key_Flag_Idx=0;????????????? ????? //按鍵次數（取值0，1，2，3）Key_State=1;?????????? ????? //按鍵狀態TMOD=0x01;??????????????????????????? //定時器0方式1TH0=(65536-50000)/256;?????????????? //定時器0：15msTL0=(65536-50000)%256;while(1){if(Key_State!=K1){DelayMS(10);Key_State=K1;Key_Event_Handle();}}}//INT0中斷函數void DSY_Refresh() interrupt 1{TH0=(65536-50000)/256;?????????????? //恢復定時器0初值TL0=(65536-50000)%256;if(++i==2)????????????????????????? //50ms*2=0.1s轉換狀態{i=0;Second_Counts++;P0=DSY_CODE[Second_Counts/10];P2=DSY_CODE[Second_Counts%10];if(Second_Counts==100) Second_Counts=0; //滿100（10s）后顯示00}}

5例子4：INT0INT1中斷控制數碼管計數

實現功能：每次按下第1個計數鍵時，第1組計數值累加并顯示在右邊3只數碼管上， 每次按下第2個計數鍵時，第2組計數值累加并顯示在左邊3只數碼管上，后兩個按鍵分別清零。

本質：左右各三管，分別由兩鍵獨立計數與清零，互不干擾。

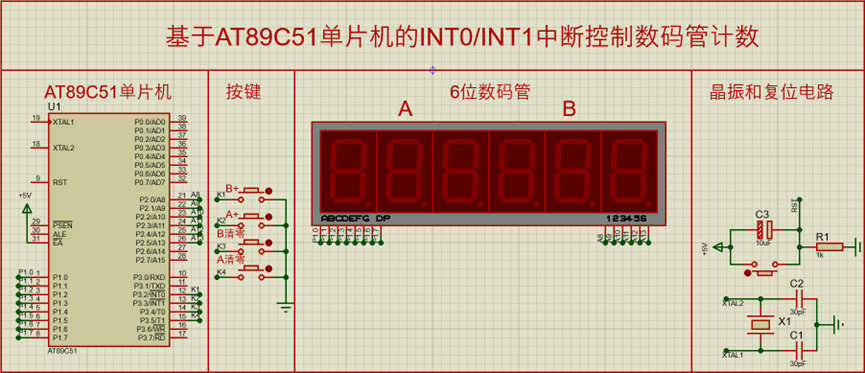

5.1電路原理圖

5.1.1電路組成及接線

名稱	接線
AT89C51單片機	XTAL1/XTAL2—>連接晶振電路 RST—>連接復位電路 P2.0-P1.3—>6位數碼管 P3.2-P3.5—>按鍵
復位電路
晶振電路
6位數碼管
按鍵

5.2控制程序

5.2.1控制程序步驟

庫文件和引腳定義

數碼管段碼和位碼定義

數據顯示函數

主程序(數值顯示)

INT0中斷函數

INT1中斷函數

5.2.3源代碼

//功能：每次按下第1個計數鍵時，第1組計數值累加并顯示在右邊3只數碼管上，每次按下第2個計數鍵時，第2組計數值累加并顯示在左邊3只數碼管上，后兩個按鍵分別清零。#include<reg51.h>#define uchar unsigned char#define uint unsigned intsbit K3=P3^4;? //2個清零鍵sbit K4=P3^5;//數碼管段碼與位碼uchar code DSY_CODE[]={0xc0,0xf9,0xa4,0xb0,0x99,0x92,0x82,0xf8,0x80,0x90,0xff};uchar code DSY_Scan_Bits[]={0x20,0x10,0x08,0x04,0x02,0x01};//2組計數的顯示緩沖，前3位一組，后3位一組uchar data Buffer_Counts[]={0,0,0,0,0,0};uint Count_A,Count_B=0;//延時void DelayMS(uint x){uchar t;while(x--) for(t=0;t<120;t++);}//數據顯示void Show_Counts(){uchar i;Buffer_Counts[2]=Count_A/100;Buffer_Counts[1]=Count_A%100/10;Buffer_Counts[0]=Count_A%10;if(???? Buffer_Counts[2]==0){Buffer_Counts[2]=0x0a;if(???? Buffer_Counts[1]==0)Buffer_Counts[1]=0x0a;}Buffer_Counts[5]=Count_B/100;Buffer_Counts[4]=Count_B%100/10;Buffer_Counts[3]=Count_B%10;if(???? Buffer_Counts[5]==0){Buffer_Counts[5]=0x0a;if(???? Buffer_Counts[4]==0)Buffer_Counts[4]=0x0a;}for(i=0;i<6;i++){P2=DSY_Scan_Bits[i];P1=DSY_CODE[Buffer_Counts[i]];DelayMS(1);}}//主程序void main(){IE=0x85;PX0=1;???? //中斷優先IT0=1;IT1=1;while(1){if(K3==0) Count_A=0;if(K4==0) Count_B=0;Show_Counts();}}//INT0中斷函數void EX_INT0() interrupt 0{Count_A++; ??}//INT1中斷函數void EX_INT1() interrupt 2{Count_B++; ??}
