FPGA實現Aurora 64B66B圖像視頻點對點傳輸，基于GTY高速收發器，提供2套工程源碼和技術支持

1、前言

Aurora 64B66B是啥？

Aurora 64B/66B 是Xilinx（現AMD）開發的高性能鏈路層協議，專為超高帶寬串行通信設計。它采用64B/66B編碼方案，提供比傳統8B/10B更高的有效帶寬利用率（97% vs 80%），主要應用于數據中心、5G基礎設施等需要100Gbps+傳輸的場景
Aurora 64B66B核心作用如下：
1、超高帶寬傳輸：支持25Gbps至112Gbps線速率
2、低協議開銷：僅3.125%的編碼開銷（對比8B/10B的25%）
3、多通道聚合：支持多達32通道綁定
4、前向糾錯：集成Reed-Solomon FEC增強可靠性
5、靈活拓撲：支持點對點、環網和星型結構

Aurora 64B66B主要工程應用如下：

博主之前實現過Aurora 8B10B編解碼，本博客用的則是Aurora 64B66B IP核，這兩種方法編解碼器區別如下：
Aurora 64B/66B vs 8B/10B 全面對比

官方有Example，為何要用你這個？

Xilinx官方的確有Aurora 64B66B IP核的Example例程；
然后呢？你看得懂嗎？你會照著模仿做自己的項目嗎？
如果你會，那么請劃走；
如果你不會，不妨看看下面的聊天記錄

這位朋友用了我的Aurora 64B66B數據回環傳輸工程，感覺少走了一年的彎路。。。

工程概述

本設計使用Xilinx UltraScale系列FPGA為平臺，基于GTH高速收發器實現Aurora 64B66B視頻點對點傳輸，所謂點對點傳輸，也就是兩塊FPGA開發板之間的相互傳輸；比如FPGA開發板1采集視頻并通過SFP光口輸出，FPGA開發板2通過SFP光口接收視頻然后轉HDMI輸出給顯示器；本設計旨在為讀者提供一套精簡版的、基于Aurora 64B66B編解碼的視頻點對點收發架構；

視頻發送端處理流程如下：

FPGA開發板1的視頻輸入源有多種，一種是板載的HDMI輸入接口，另一種是傳統攝像頭，包括OV7725、OV5640和AR0135；如果你的FPGA開發板沒有視頻輸入接口，或者你的手里沒有攝像頭時，可以使用FPGA邏輯實現的動態彩條模擬輸入視頻，代碼里通過parametr參數選擇視頻源，默認不使用動態彩條；FPGA首先對攝像頭進行i2c初始化配置，然后采集攝像頭視頻；然后采集視頻送入Xilinx官方的Video In To AXI4-Stream IP核實現Native視頻轉換到AXI4-Stream視頻流；然后AXI4-Stream視頻流再送入純verilog代碼實現的AXIS視頻流重組模塊實現信號重組，因為Aurora 64B66B發送接口不帶tuser信號，所以需要將tuser嵌入到數據流中傳輸；然后視頻流送入Xilinx官方的Aurora 64B66B IP核實現64B66B數據編碼，數據以高速差分信號輸出，經板載的SFP光口發送至遠端節點；

視頻接收端處理流程如下：

FPGA開發板2用板載的SFP光口的光纖接收視頻，經SFP-RX接口輸入高速差分信號再進入Xilinx官方的Aurora 64B66B IP核實現64B66B數據解碼，輸出AXI4-Stream視頻流；AXI4-Stream視頻流再送入純verilog代碼實現的AXIS視頻流重組模塊實現信號恢復，因為Aurora 64B66B接收接口不帶tuser信號，所以需要在嵌入數據中的tuser恢復出來；然后AXI4-Stream視頻流送入本博主自研的純verilog實現的、AXI4-Stream接口的圖像寫緩存模塊，實現視頻寫入DDR緩存操作；然后使用本博主自研的純verilog實現的、AXI4-Stream接口的圖像讀緩存模塊，實現視頻從DDR讀出操作；然后讀出的視頻送入純verilog實現的Native視頻時序模塊實現視頻同步；然后使用RGB轉HDMI模塊或者專用芯片實現RGB視頻流轉HDMI差分視頻信號；最后用顯示器顯示視頻即可；

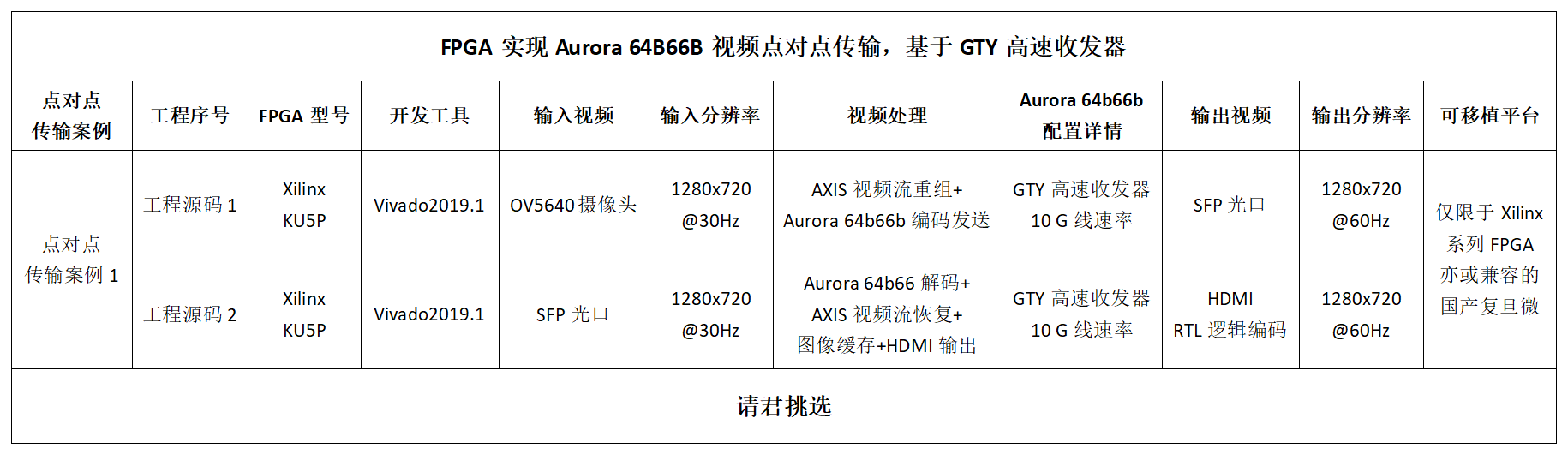

針對市場主流需求，本博客設計并提供2套工程源碼，具體如下：

現對上述2套工程源碼做如下解釋，方便讀者理解：

工程源碼1：點對點傳輸案例1的視頻發送端工程

此工程為點對點傳輸案例1的視頻發送端工程，即視頻Aurora 64B66B編碼轉SFP光口輸出；FPGA開發板1型號為Xilinx–>Kintex UltraScale+–xcku5p-ffvb676-1-i；FPGA開發板1的輸入視頻為OV5640攝像頭或者動態彩條，默認使用OV5640；FPGA首先使用純Verilog實現的i2c總線對攝像頭進行初始化配置，分辨率配置為1280x720@30Hz；然后采集輸入視頻，將輸入的兩個時鐘傳輸一個RGB565像素的視頻采集為一個時鐘傳輸一個RGB888像素的視頻；然后采集視頻送入Xilinx官方的Video In To AXI4-Stream IP核實現Native視頻轉換到AXI4-Stream視頻流；然后AXI4-Stream視頻流再送入純verilog代碼實現的AXIS視頻流重組模塊實現信號重組，因為Aurora 64B66B發送接口不帶tuser信號，所以需要將tuser嵌入到數據流中傳輸；然后視頻流送入Xilinx官方的Aurora 64B66B IP核實現64B66B數據編碼，數據以高速差分信號輸出，經板載的SFP光口發送至遠端節點，輸出分辨率為1280x720@60Hz；由此形成Sensor+64B66B編碼+SFP光口的高端架構；該工程適用于視頻轉SFP光口光端機應用；

工程源碼2：點對點傳輸案例1的視頻接收端工程

此工程為點對點傳輸案例1的視頻接收端工程，即SFP光口視頻接收Aurora 64B66B解碼轉HDMI輸出；FPGA開發板2型號為Xilinx–Kintex UltraScale+–xcku5p-ffvb676-1-i；FPGA開發板2用板載的SFP光口的光纖接收視頻，經SFP-RX接口輸入高速差分信號再進入Xilinx官方的Aurora 64B66B IP核實現64B66B數據解碼，輸出AXI4-Stream視頻流；AXI4-Stream視頻流再送入純verilog代碼實現的AXIS視頻流重組模塊實現信號恢復，因為Aurora 64B66B接收接口不帶tuser信號，所以需要在嵌入數據中的tuser恢復出來；然后AXI4-Stream視頻流送入本博主自研的純verilog實現的、AXI4-Stream接口的圖像寫緩存模塊，實現視頻寫入DDR緩存操作；然后使用本博主自研的純verilog實現的、AXI4-Stream接口的圖像讀緩存模塊，實現視頻從DDR讀出操作；然后讀出的視頻送入純verilog實現的Native視頻時序模塊實現視頻同步；然后使用RGB轉HDMI模塊或者專用芯片實現RGB視頻流轉HDMI差分視頻信號；最后用顯示器顯示視頻即可，輸出分辨率為1280x720@60Hz；由此形成Sensor+64B66B編碼+SFP光口的高端架構；該工程適用于視頻轉SFP光口光端機應用；

本博客詳細描述了FPGA實現Aurora 64B66B圖像視頻傳輸的設計方案，工程代碼可綜合編譯上板調試，可直接項目移植，適用于在校學生、研究生項目開發，也適用于在職工程師做學習提升，可應用于醫療、軍工等行業的高速接口或圖像處理領域；
提供完整的、跑通的工程源碼和技術支持；
工程源碼和技術支持的獲取方式放在了文章末尾，請耐心看到最后；

免責聲明

本工程及其源碼即有自己寫的一部分，也有網絡公開渠道獲取的一部分(包括CSDN、Xilinx官網、Altera官網等等)，若大佬們覺得有所冒犯，請私信批評教育；基于此，本工程及其源碼僅限于讀者或粉絲個人學習和研究，禁止用于商業用途，若由于讀者或粉絲自身原因用于商業用途所導致的法律問題，與本博客及博主無關，請謹慎使用。。。

2、相關方案推薦

我已有的所有工程源碼總目錄----方便你快速找到自己喜歡的項目

其實一直有朋友反饋，說我的博客文章太多了，亂花漸欲迷人，自己看得一頭霧水，不方便快速定位找到自己想要的項目，所以本博文置頂，列出我目前已有的所有項目，并給出總目錄，每個項目的文章鏈接，當然，本博文實時更新。。。以下是博客地址：
點擊直接前往

我這里已有的 GT 高速接口解決方案

我的主頁有FPGA GT 高速接口專欄，該專欄有 GTP 、 GTX 、 GTH 、 GTY 等GT 資源的視頻傳輸例程和PCIE傳輸例程，其中 GTP基于A7系列FPGA開發板搭建，GTX基于K7或者ZYNQ系列FPGA開發板搭建，GTH基于KU或者V7系列FPGA開發板搭建，GTY基于KU+系列FPGA開發板搭建；以下是專欄地址：
點擊直接前往

本方案在Aurora 8B10B上的應用

本方案在Aurora 8B10B上也有應用應用，可以參考我之前發布的博客，鏈接如下：
點擊直接前往
點擊直接前往
點擊直接前往

3、工程詳細設計方案

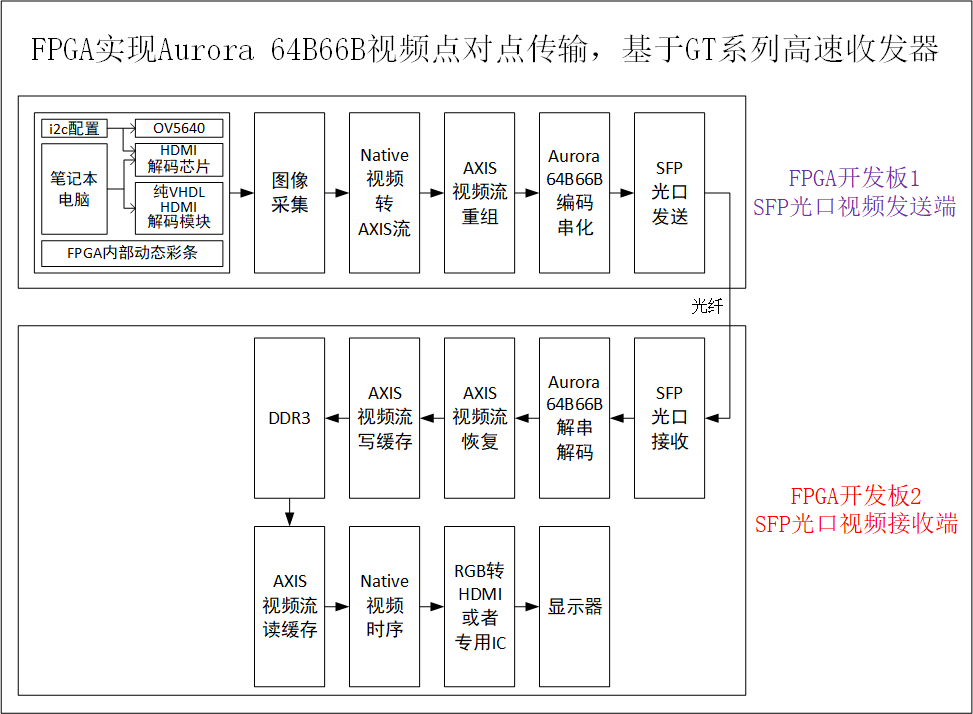

工程設計原理框圖

工程設計原理框圖如下：

輸入Sensor之–>OV5640攝像頭

此模塊為點對點視頻發送端工程所獨有；輸入Sensor是本工程的輸入設備，其一為OV5640攝像頭，此外本博主在工程中還設計了動態彩條模塊，彩條由FPGA內部邏輯產生，且是動態移動的，完全可模擬Sensor，輸入源選擇Sensor還是彩條，通過Sensor模塊的頂層參數配置，默認選擇Sensor輸入；Sensor模塊如下：

SENSOR_TYPE=0；則輸出OV5640攝像頭采集的視頻；
SENSOR_TYPE=1；則輸出動態彩條的視頻；

OV5640攝像頭需要i2c初始化配置，本設計配置為1280x720@30Hz分辨率，本設計提供純verilog代碼實現的i2c模塊實現配置功能；此外，OV5640攝像頭還需要圖像采集模塊實現兩個時鐘輸出一個RGB565的視頻轉換為一個時鐘輸出一個RGB888視頻，本設計提供純verilog代碼實現的圖像采集模塊實現配置功能；動態彩條則由FPGA內部邏輯實現，由純verilog代碼編寫；將OV5640攝像頭配置采集和動態彩條進行代碼封裝，形成helai_OVsensor.v的頂層模塊，整個模塊代碼架構如下：

Native視頻轉AXIS流

此模塊為點對點視頻發送端工程所獨有；然后采集視頻送入Xilinx官方的Video In To AXI4-Stream IP核實現Native視頻轉換到AXI4-Stream視頻流；如下：

AXIS視頻流重組

此模塊為點對點視頻發送端工程所獨有；然后AXI4-Stream視頻流再送入純verilog代碼實現的AXIS視頻流重組模塊實現信號重組，因為Aurora 8B10B發送接口不帶tuser信號，所以需要將tuser嵌入到數據流中傳輸；將AXIS視頻流重組模塊直接拖入Block Design中，如下：

Aurora 64B66B視頻傳輸傳輸架構

Aurora 8B10B視頻傳輸傳輸架構在視頻點對點傳輸發送端和接收端都用到了；然后視頻流送入Xilinx官方的Aurora 64B66B IP核實現64B66B數據編碼，數據以高速差分信號輸出，經板載的SFP光口進行回環傳輸；經SFP-RX接口輸入高速差分信號再進入Xilinx官方的Aurora 64B66B IP核實現64B66B數據解碼，輸出AXI4-Stream視頻流；本設計基于GTY高速收發器實現Aurora 64B66B圖像視頻傳輸，Aurora 64B66B在Block Design中如下：

Aurora 64B66B圖像視頻傳輸架構的核心是Aurora 64B66B IP核的例化和使用，所以本章節我們重點講解這個IP；

Aurora 64B66BIP核簡介

關于Aurora 64B66B IP核介紹最詳細的肯定是Xilinx官方的《pg074_Aurora 64B/66B LogiCORE IP Product Guide》，我們以此來解讀，《pg074》PDF文檔我已放在了資料包里；我用到的開發板FPGA型號為Xilinx–UltraScale+系列FPGA；帶有多路GTY資源，每通道的收發速度為500 Mb/s到25.7813 Gb/s之間。本設計使用的Aurora 64B66B IP核基于GTY高速收發器實現物理層和數據鏈路層；

Aurora 64B66B 基本結構

根據《pg074_Aurora 64B/66B LogiCORE IP Product Guide》，Aurora 64B66B基本結構如下：

由上圖可知，Aurora 64B66B IP核由四個核心模塊構成，協同實現鏈路初始化、數據編解碼及流控制：

通道邏輯（Lane Logic）
功能：驅動每個GT收發器（GTX/GTH/GTY），初始化收發器硬件，處理64B66B編解碼、錯誤檢測（如CRC校驗）
關鍵操作：檢測控制字符（如空閑符、時鐘補償符），確保數據對齊

全局邏輯（Global Logic）
功能：管理多通道綁定（Lane Bonding），驗證通道同步狀態，生成隨機空閑字符維持鏈路活性，監控所有通道的錯誤（如hard_err硬件錯誤、soft_err位錯誤）
錯誤處理：檢測到嚴重錯誤時自動復位并重新初始化通道

發送用戶接口（TX User Interface）
接口類型：支持AXI4-Stream幀接口（帶tlast/tkeep）或流接口（簡化無幀控制）
功能：將應用層數據封裝為Aurora幀（添加SCP/ECP控制符），插入時鐘補償序列（每10,000字節插入12字節開銷）

接收用戶接口（RX User Interface）
功能：解析輸入數據流，剝離SCP/ECP控制符，恢復原始數據幀并通過AXI4-Stream輸出；支持流量控制（如UFC/NFC）
特點：無彈性緩沖，依賴實時流控避免溢出

用戶數據接口對比
Aurora 64B66B支持幀接口 (Framing) 流接口 (Streaming)，對比如下：

Aurora 64B66B 發送流程

Aurora 64B66B用戶發送數據使用幀接口（AXI4-Stream），包括以下流程：

用戶發起傳輸
應用層置位s_axi_tx_tvalid并輸出數據至s_axi_tx_tdata，同時用s_axi_tx_tlast標識幀結束，s_axi_tx_tkeep標記末尾有效字節

IP核組幀
當s_axi_tx_tready與s_axi_tx_tvalid同時有效時，IP核采樣數據

組幀規則：
幀首添加2字節SCP（Start Channel Protocol）
幀尾添加2字節ECP（End Channel Protocol）
若數據字節數為奇數，末尾補PAD字符

插入控制序列
在數據間隙插入空閑字符或時鐘補償序列（CC），優先級高于數據傳輸
發送過程中可通過拉低s_axi_tx_tvalid暫停傳輸（流控）

串行化輸出
數據經GT收發器進行64B66B編碼，轉為串行信號通過物理鏈路發送

使用總結
以上流程為Aurora 64B66B IP核內部實現，開發者只需了解即可，無需關心起具體實現細節，開發者只需把發送數據轉換為AXI4-Stream數據流送入Aurora 64B66B用戶發送接口即可；

Aurora 64B66B 接收流程

數據解析
GT收發器接收串行數據，進行字對齊和64B66B解碼
通道邏輯檢測并剝離SCP、ECP、PAD及空閑字符，提取有效負載

幀恢復與輸出
恢復的數據通過AXI4-Stream接口輸出：
m_axi_rx_tvalid標識有效數據
m_axi_rx_tlast標識幀結束
m_axi_rx_tkeep標記幀末有效字節（僅當tlast有效時）
無流控信號：接收端無tready，需應用層實時消費數據

錯誤檢測
實時監測編解碼錯誤（置位soft_err）或幀結構錯誤（如連續SCP，置位frame_err）

使用總結
以上流程為Aurora 64B66B IP核內部實現，開發者只需了解即可，無需關心起具體實現細節，開發者只需把Aurora 64B66B IP核輸出的AXI4-Stream數據流送入自己的接收模塊即可進行具體分析和處理；

Aurora 64B66B 時鐘架構

Aurora 64B66B IP核涉及多時鐘域協同，關鍵時鐘信號如下：

時鐘交互要點：
跨時鐘域同步：INIT_CLK用于復位邏輯（gt_reset需同步至該時鐘域），避免亞穩態
用戶時鐘生成：USER_CLK由GT收發器的CDR（時鐘數據恢復）電路產生，確保與輸入數據同步
抖動要求：參考時鐘（GT_REFCLK）需滿足嚴格抖動限制（通常<1 ps RMS），否則高線速下鏈路失鎖

Aurora 64B66B IP核調用和使用

Aurora 64B66B IP核調用和使用很簡單，通過vivado的UI界面即可完成，如下：

然后配置如下：

具體配置要根據自己的項目需求而定，上圖只是博主的配置，僅供參考；

AXIS視頻流恢復

此模塊為點對點視頻接收端工程所獨有；AXI4-Stream視頻流再送入純verilog代碼實現的AXIS視頻流重組模塊實現信號恢復，因為Aurora 8B10B接收接口不帶tuser信號，所以需要在嵌入數據中的tuser恢復出來；將AXIS視頻流恢復模塊直接拖入Block Design中，如下：

AXIS視頻流寫緩存

此模塊為點對點視頻接收端工程所獨有；然后AXI4-Stream視頻流送入本博主自研的純verilog實現的、AXI4-Stream接口的圖像寫緩存模塊，實現視頻寫入DDR緩存操作；AXIS視頻流寫緩存模塊代碼架構如下：

AXIS視頻流寫緩存模塊配置項如下：

AXIS視頻流寫緩存模塊配置在Block Design中如下：

AXIS視頻流讀緩存

此模塊為點對點視頻接收端工程所獨有；然后使用本博主自研的純verilog實現的、AXI4-Stream接口的圖像讀緩存模塊，實現視頻從DDR讀出操作；AXIS視頻流寫緩存模塊代碼架構如下：

AXIS視頻流讀緩存模塊配置項如下：

AXIS視頻流讀緩存模塊配置在Block Design中如下：

HDMI視頻輸出架構

此模塊為點對點視頻接收端工程所獨有；緩存圖像從DDR4讀出后經過Native時序生成模塊輸出標準的VGA時序視頻，然后經過純verilog顯示的RGB轉HDMI模塊輸出HDMI差分視頻；最后送顯示器顯示即可；需要注意的是，UltraScale系列FPGA不支持oserdese2原語，所以只能用oserdese3原語實現10 bit串化，基于此，本博主提供的RGB轉HDMI模塊可支持7系列、ULTRASCALE系列FPGA、ULTRASCALE_PLUS系 FPGA，頂層代碼如下：

代碼例化如下：

點對點視頻發送端工程源碼架構

提供2套工程源碼，以工程源碼1為例，工程Block Design設計如下：

提供2套工程源碼，以工程源碼1為例，綜合后的工程源碼架構如下：

點對點視頻接收端工程源碼架構

提供2套工程源碼，以工程源碼2為例，工程Block Design設計如下：

提供2套工程源碼，以工程源碼2為例，綜合后的工程源碼架構如下：

4、vivado工程源碼1詳解–>KU5P，點對點OV5640視頻轉SFP光口發送

開發板FPGA型號：Xilinx–>Kintex UltraScale+–xcku5p-ffvb676-1-i；
FPGA開發環境：Vivado2019.1；
輸入：OV5640攝像頭或動態彩條，分辨率1280x720@30Hz；
輸出：SFP光口，分辨率1280x720@60Hz；
光編碼方案：Xilinx Aurora 64B66B IP核；
回環光口類型：1路SFP光口；
高速收發器類型：GTY，線速率10 Gbps；
Aurora 64B66B用戶數據位寬：64 bit；
圖像緩存方案：AXIS視頻流緩存+DDR4顆粒；
實現功能：FPGA實現Aurora 64B66B圖像視頻點對點傳輸；
工程作用：此工程目的是讓讀者掌握FPGA實現Aurora 64B66B圖像視頻點對點傳輸的設計能力，以便能夠移植和設計自己的項目；
工程Block Design和工程代碼架構請參考第3章節的《工程源碼架構》小節內容；

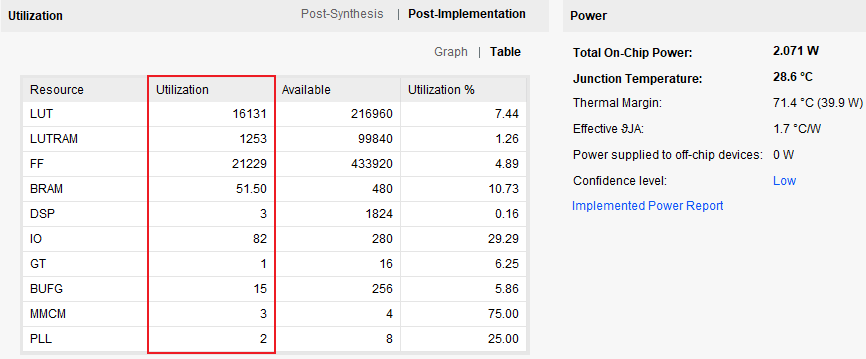

工程的資源消耗和功耗如下：

5、vivado工程源碼2詳解–>KU5P，KU060，點對點SFP光口接收OV5640視頻轉HDMI

開發板FPGA型號：Xilinx–>Kintex UltraScale+–xcku5p-ffvb676-1-i；
FPGA開發環境：Vivado2019.1；
輸入：SFP光口，分辨率1280x720@60Hz；
輸出：HDMI，RTL邏輯編碼，分辨率1280x720@60Hz；
光編碼方案：Xilinx Aurora 64B66B IP核；
回環光口類型：1路SFP光口；
高速收發器類型：GTY，線速率10 Gbps；
Aurora 64B66B用戶數據位寬：64 bit；
圖像緩存方案：AXIS視頻流緩存+DDR4顆粒；
實現功能：FPGA實現Aurora 64B66B圖像視頻點對點傳輸；
工程作用：此工程目的是讓讀者掌握FPGA實現Aurora 64B66B圖像視頻點對點傳輸的設計能力，以便能夠移植和設計自己的項目；
工程Block Design和工程代碼架構請參考第3章節的《工程源碼架構》小節內容；
工程的資源消耗和功耗如下：

6、工程移植說明

vivado版本不一致處理

1：如果你的vivado版本與本工程vivado版本一致，則直接打開工程；
2：如果你的vivado版本低于本工程vivado版本，則需要打開工程后，點擊文件–>另存為；但此方法并不保險，最保險的方法是將你的vivado版本升級到本工程vivado的版本或者更高版本；

3：如果你的vivado版本高于本工程vivado版本，解決如下：

打開工程后會發現IP都被鎖住了，如下：

此時需要升級IP，操作如下：

FPGA型號不一致處理

如果你的FPGA型號與我的不一致，則需要更改FPGA型號，操作如下：



更改FPGA型號后還需要升級IP，升級IP的方法前面已經講述了；

其他注意事項

1：由于每個板子的DDR不一定完全一樣，所以MIG IP需要根據你自己的原理圖進行配置，甚至可以直接刪掉我這里原工程的MIG并重新添加IP，重新配置；
2：根據你自己的原理圖修改引腳約束，在xdc文件中修改即可；
3：純FPGA移植到Zynq需要在工程中添加zynq軟核；

7、上板調試驗證

準備工作

需要準備的器材如下：
FPGA開發板，沒有開發板可以找本博提供；
SFP光模塊和光纖；
我的開發板了連接如下：

Aurora 64B66B 視頻點對點傳輸效果演示

Aurora 64B66B 視頻點對點傳輸效果演示如下：

8、工程代碼的獲取

代碼太大，無法郵箱發送，以某度網盤鏈接方式發送，
資料獲取方式：文章末尾的V名片。

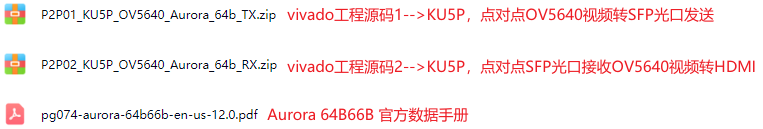

網盤資料如下：

此外，有很多朋友給本博主提了很多意見和建議，希望能豐富服務內容和選項，因為不同朋友的需求不一樣，所以本博主還提供以下服務：
