光電開關學習

做保養也是檢查這些東西，包括氣路有沒漏氣，固定件松動、軌道清潔之內

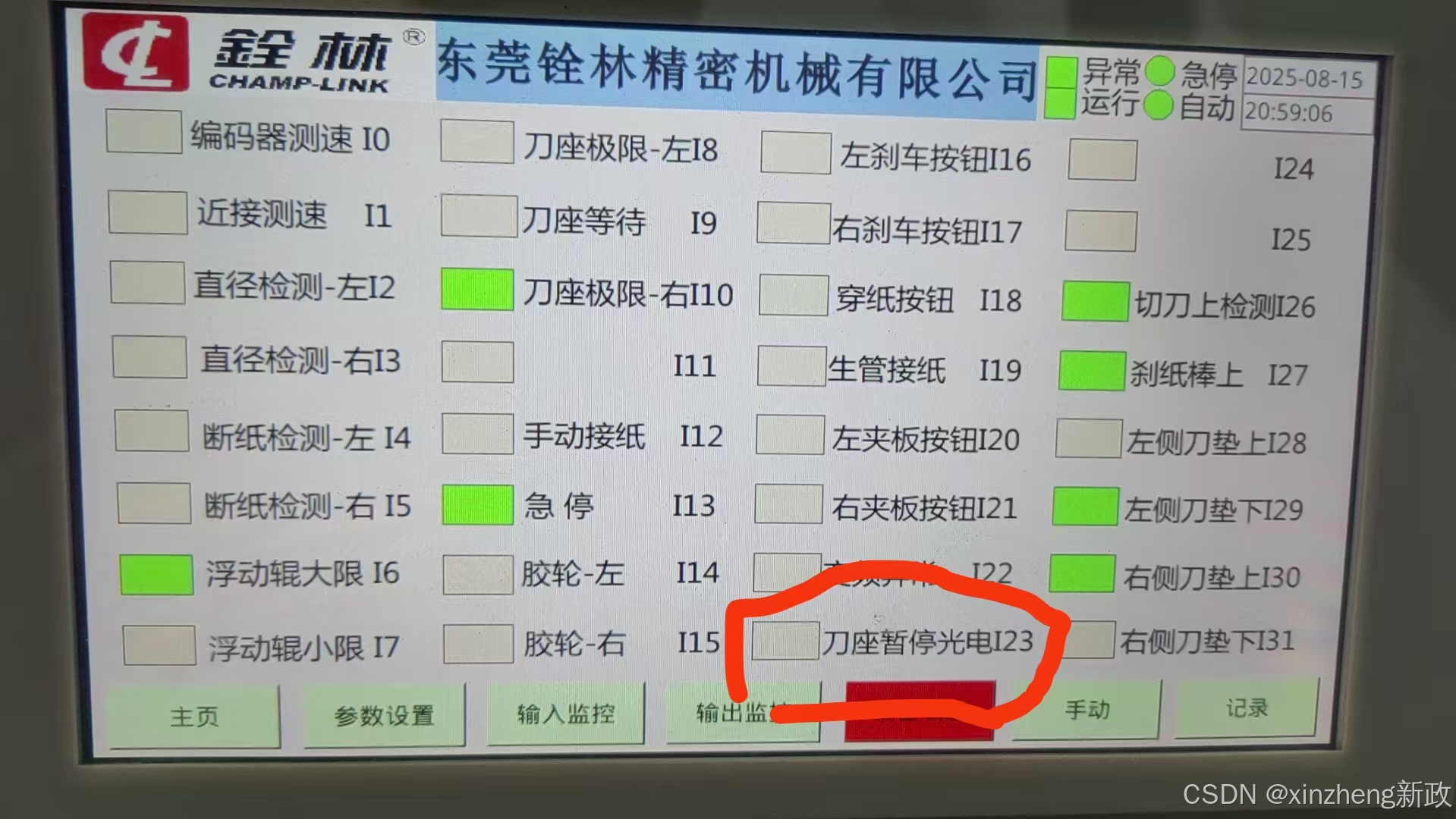

刀座暫停光電I23

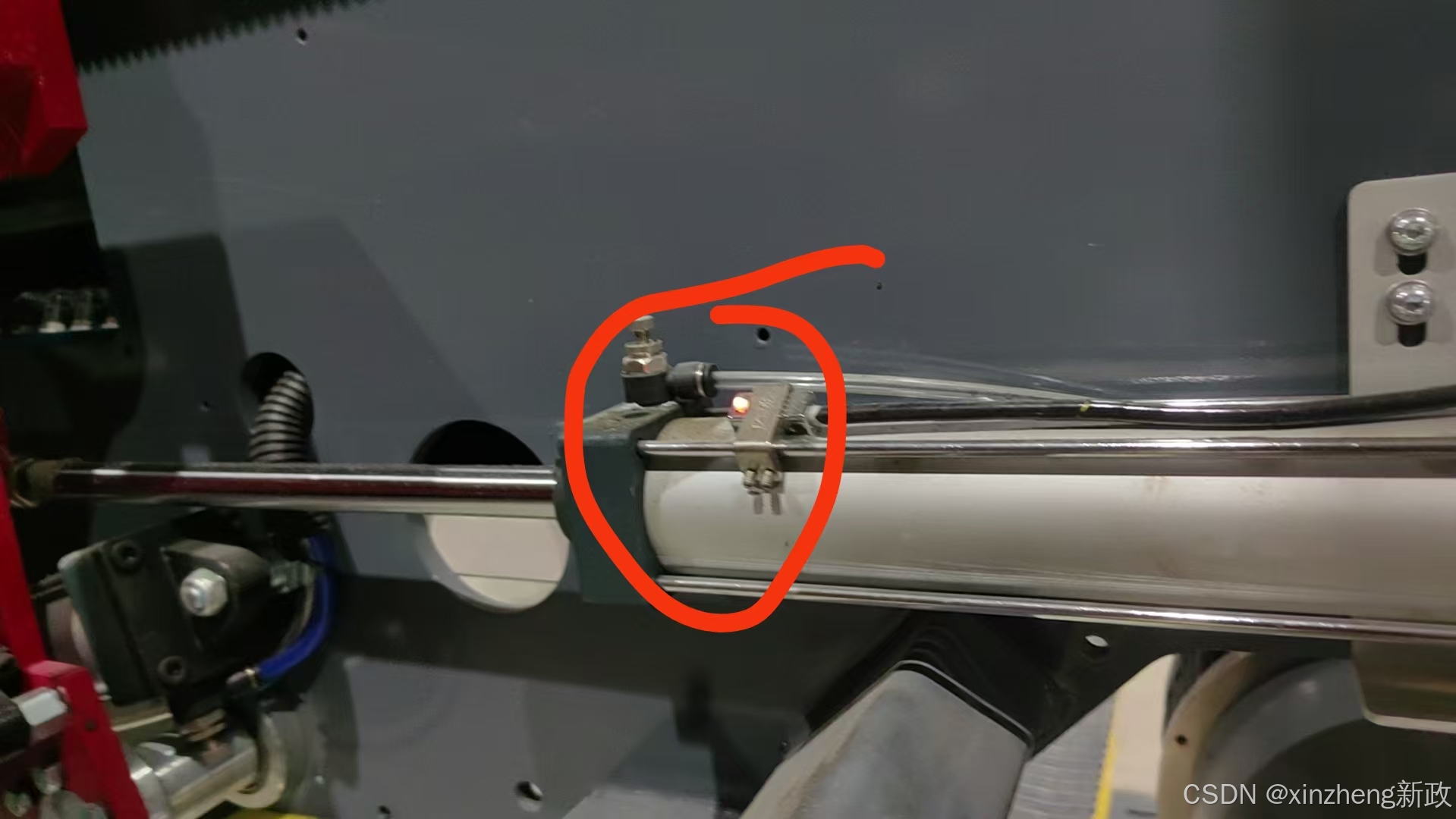

刀座行程磁性開關，這個是安全警戒光電，驅動側發射信號，操作側接收

刀座暫停光電正常運行是空白的，當出現遮擋，會有綠色提示，遮擋超時會在主屏幕有故障提示，需要按復位按鈕。這個設計很大部分是為了檢測出現遮擋的原因是檢測有人就會停止。當超時后會停留在停止位，屏幕那里的復位按鈕，點動后恢復

光電開關不正常·影響

如果這個磁性開關松動了，就無法實現切斷功能了。這個就是上個動作沒完成，導致下個動作做不了，系統就因為這個開關無法閉合或者斷開，卡在這里了。來會走的接紙車會停，但不會影響機臺運行。

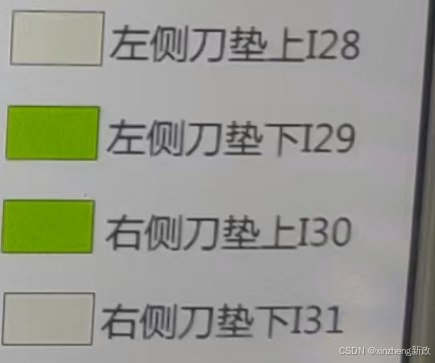

刀墊上下 I28 I29 I30 I31

這個開關的影響：

給plc系統信號感知刀墊所處狀態是上還是下。

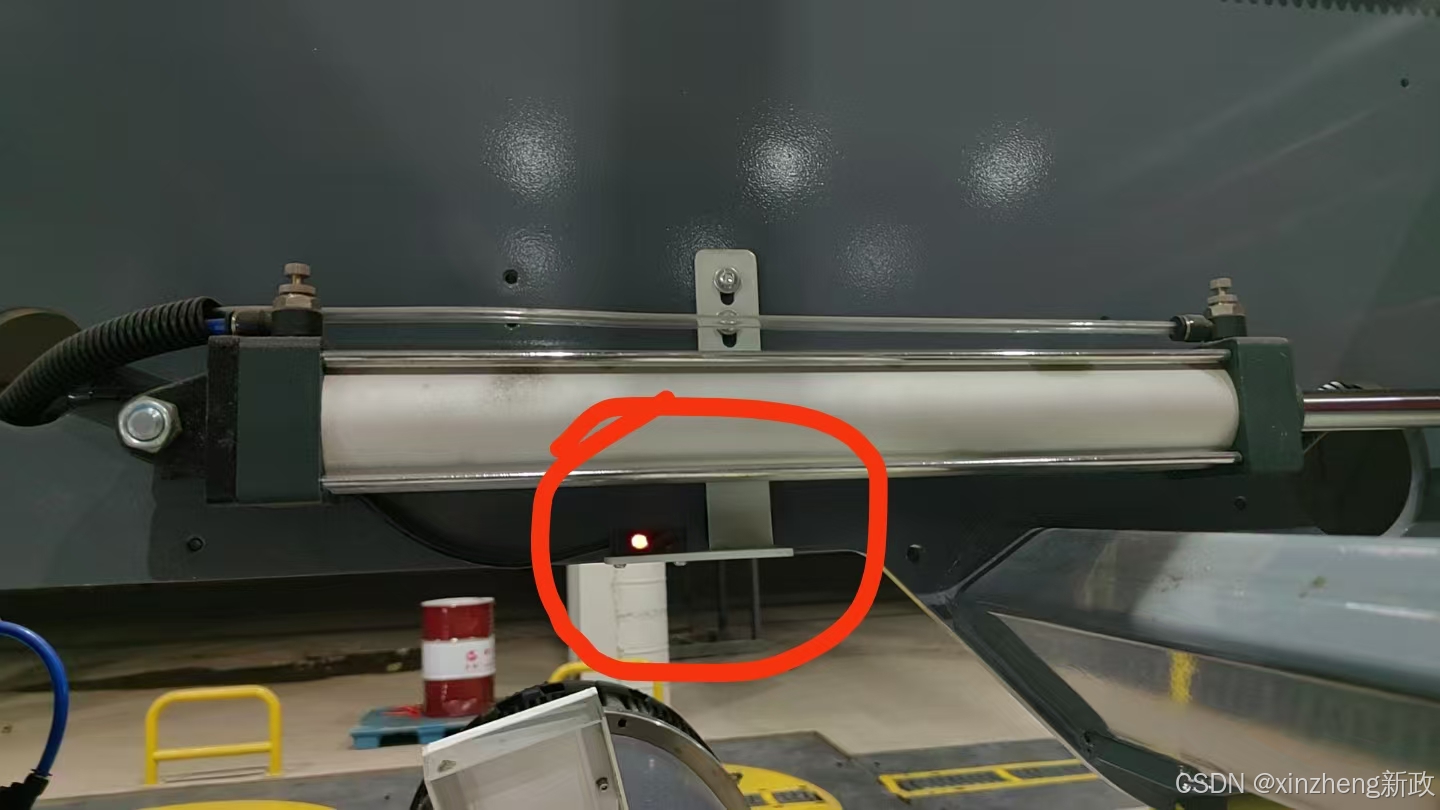

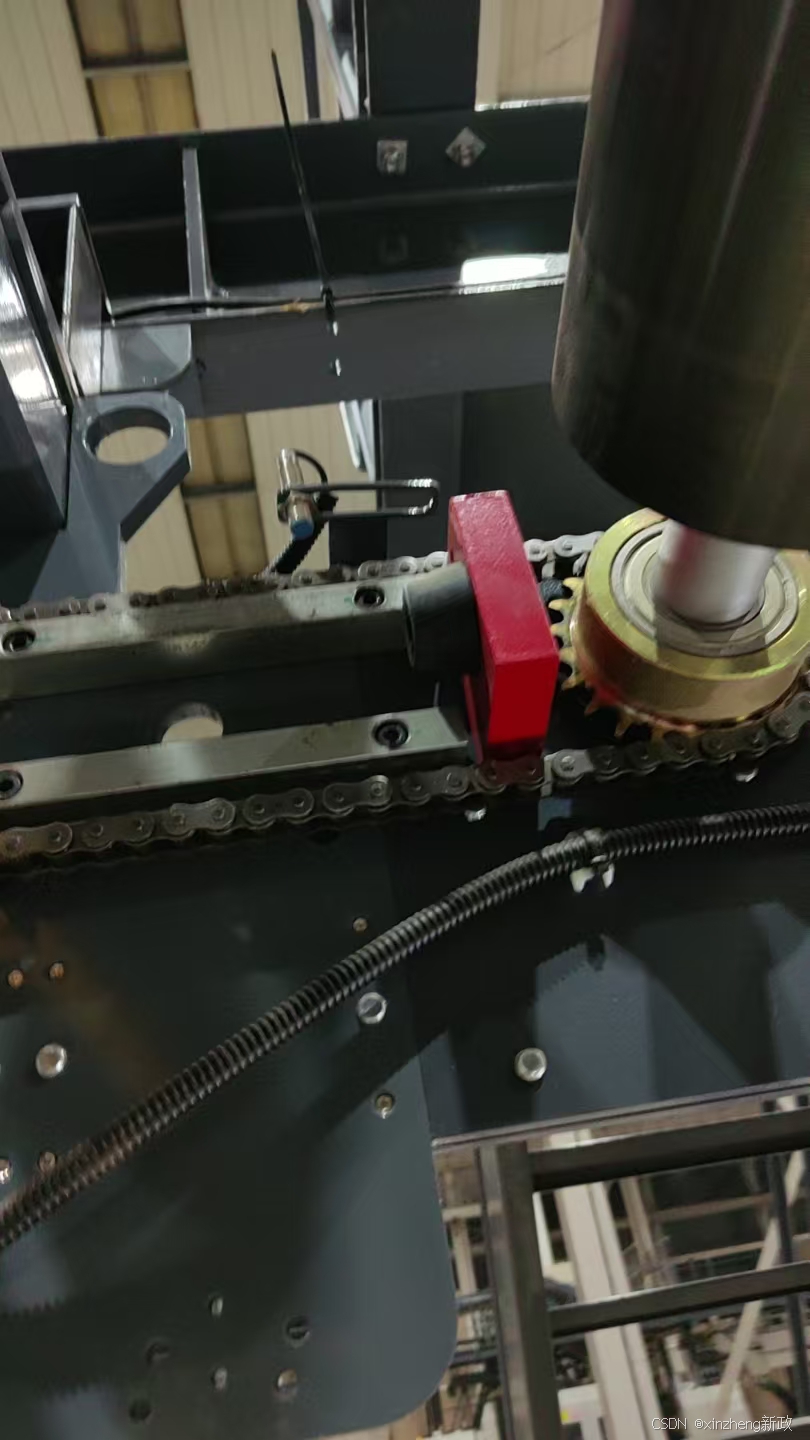

圖中圈內開關則為 刀墊上下

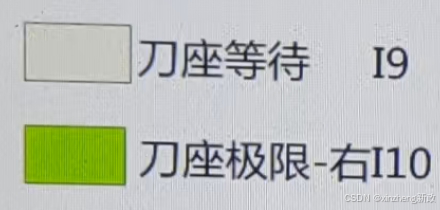

刀座等待 I9

刀座等待位亮了說明 ?到了行程中間了

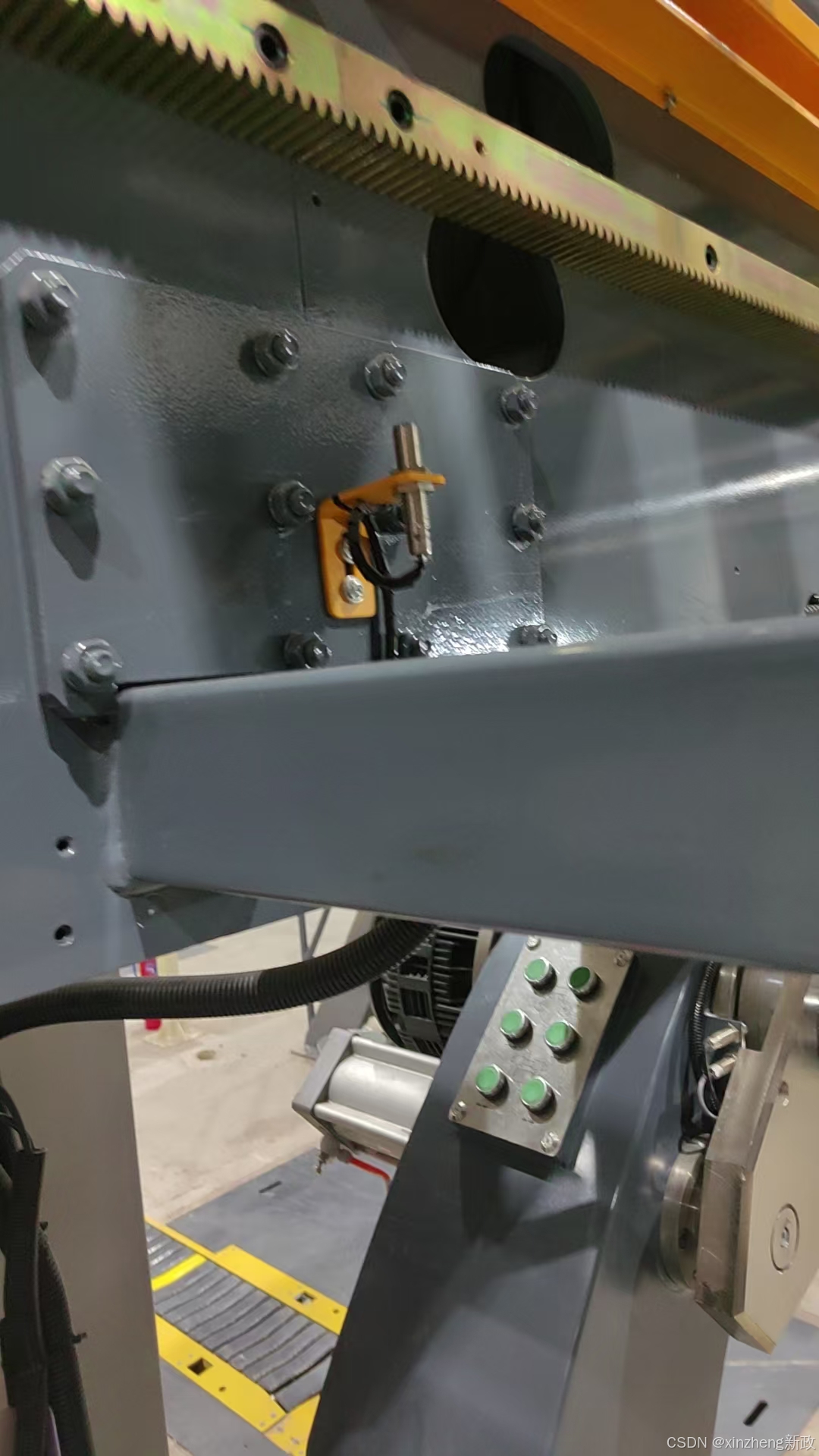

刀座極限I9 刀座極限I10

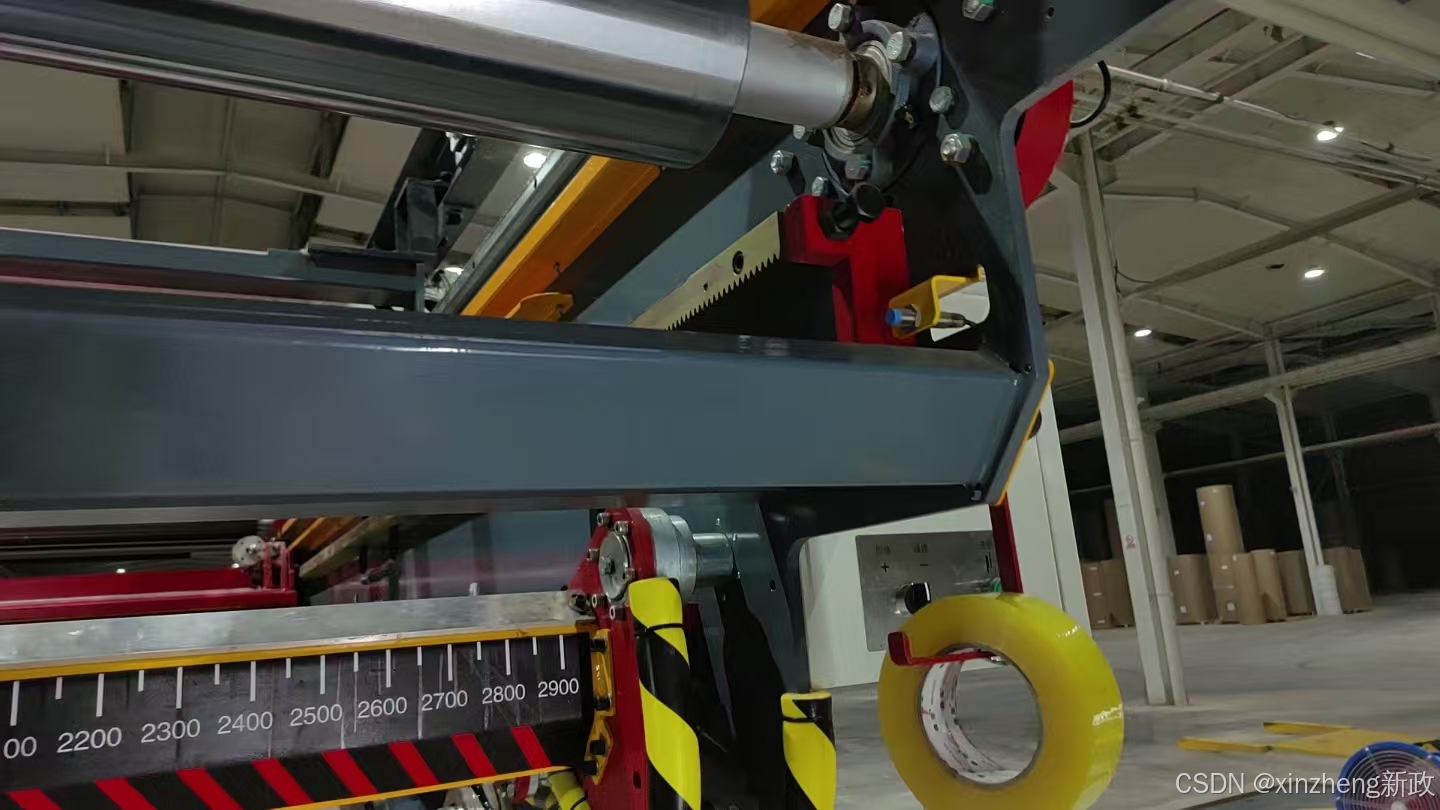

來回走的接紙車走到位后的提示

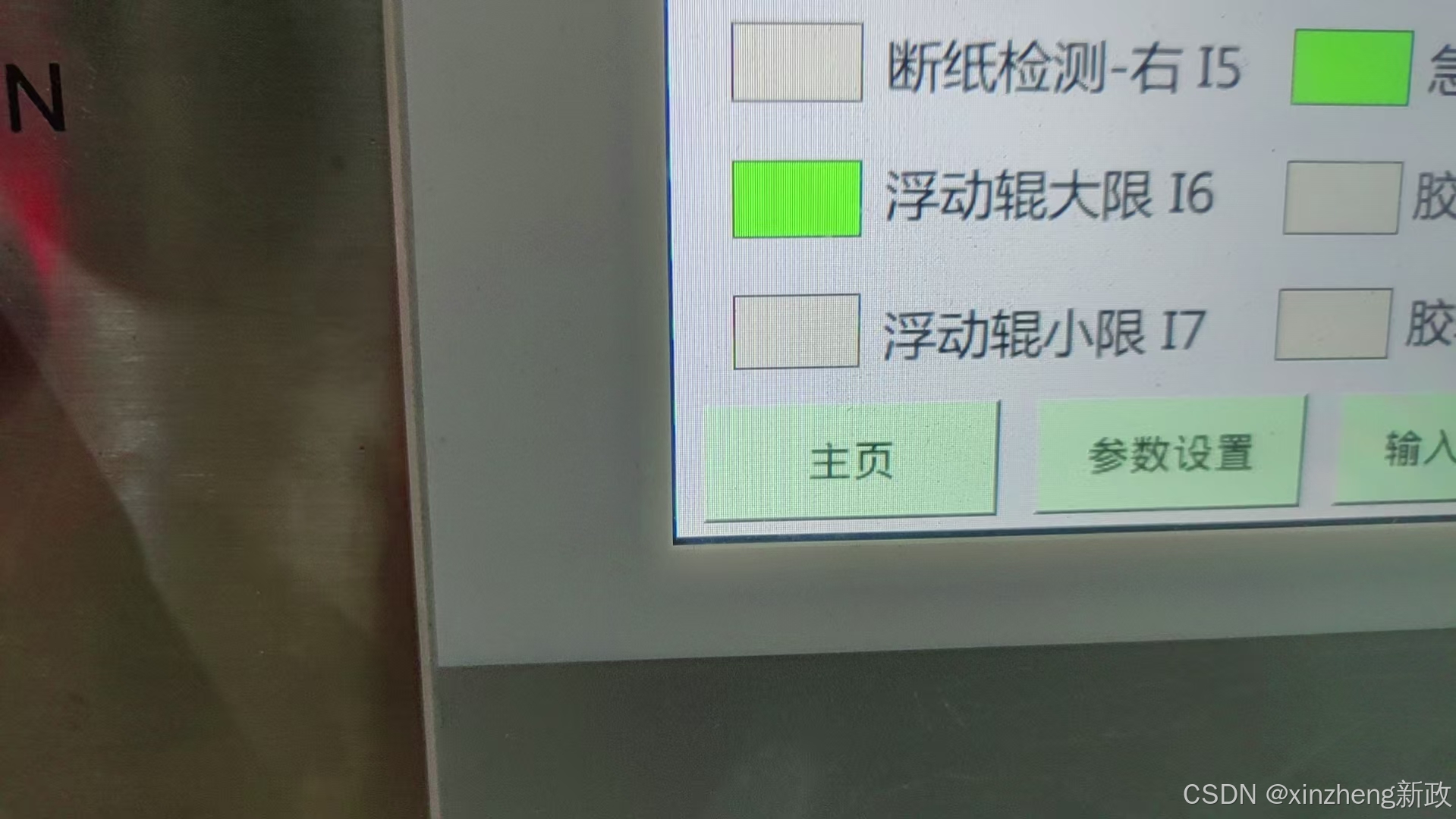

浮動輥大限 I6? 浮動輥小限 I7?

浮動棍的

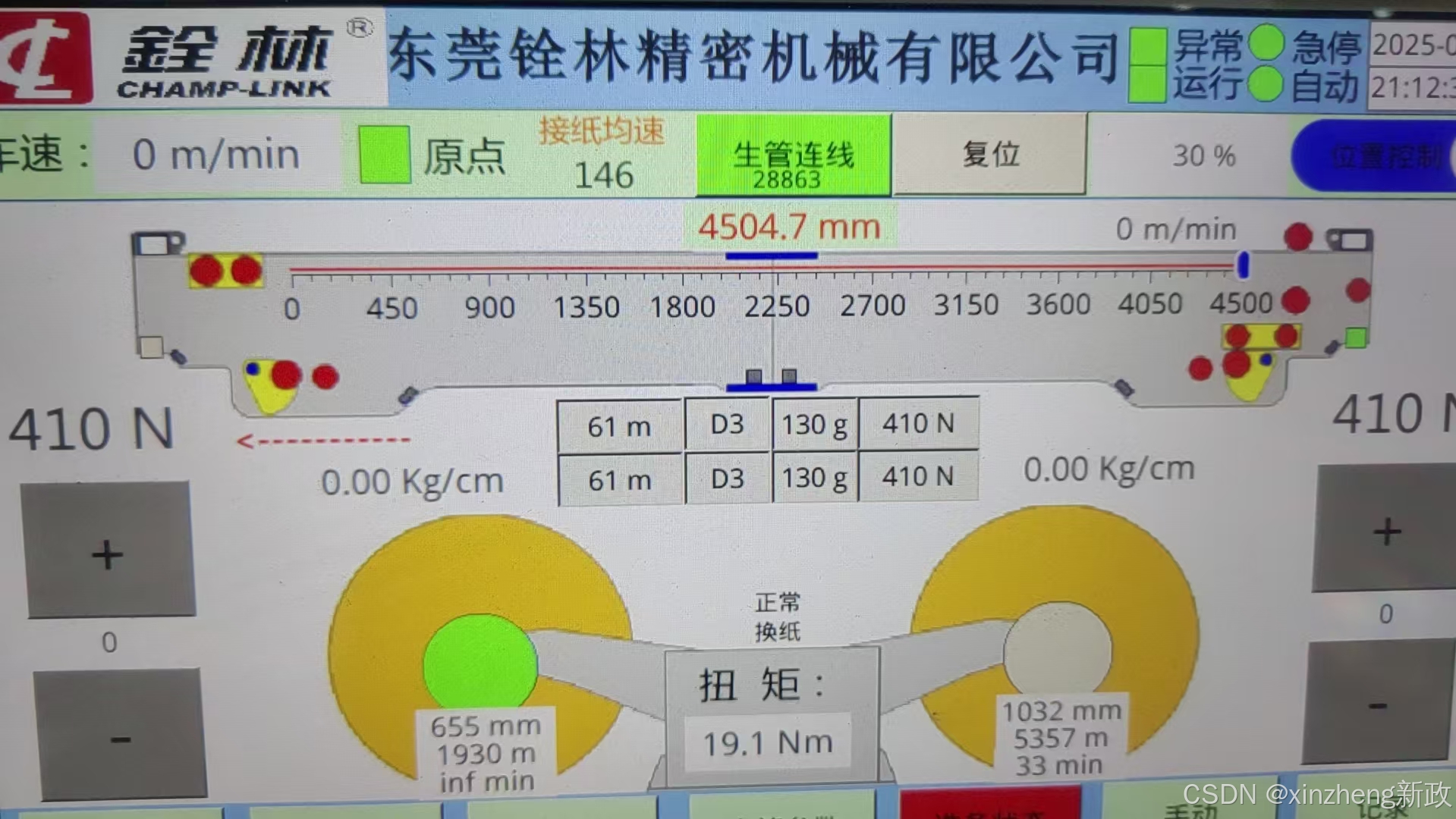

大小限位置如圖， 0為小限制位，大限位則位4500行程處。
