原設計思路剖析

300M帶寬仿真與計算

---

原設計思路剖析

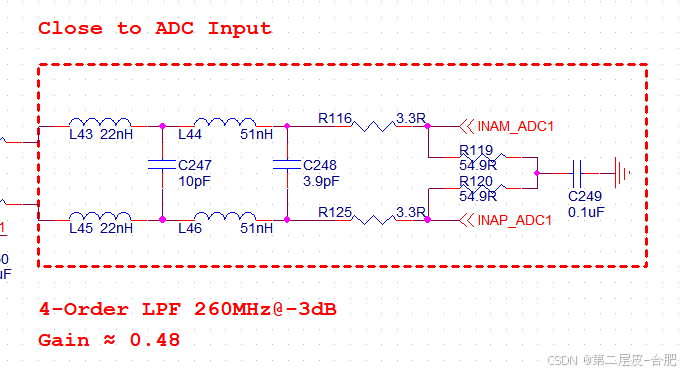

濾波器設計的一些細節，以下為ADS54J60模擬鏈路的一些問題設計原理圖

實際電路設計如上所示，但是實際bom并未按此設計，根據實際的BOM明細以及ADC使用說明書，可以間接理解原設計者的設計初衷，是將ADC的一部分特性，考慮進了模擬鏈路帶寬示波器的設計，所以才有了現在穩定的版本。

前面的3.3歐姆是 --模擬輸入必須采用差分驅動。這種架構可以提高共模噪聲抗擾度和偶數諧波抑制能力。建議在每個輸入引腳上串聯一個小電阻（5 Ω到10 Ω，這里使用了3.3R），以抑制由封裝寄生效應引起的振鈴，

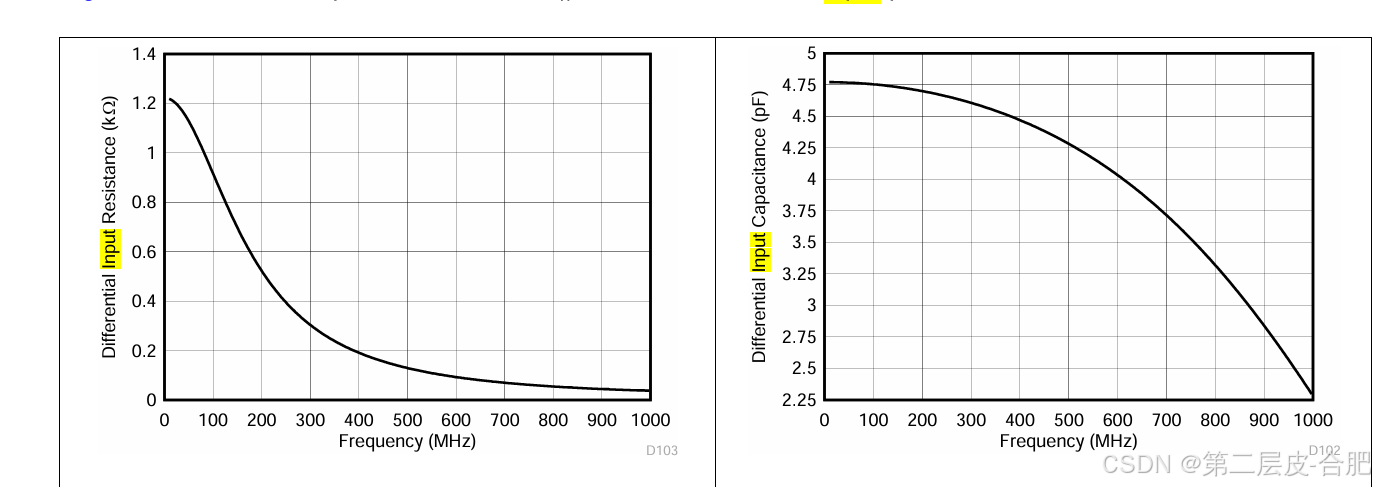

這是ADC的輸入特性指標。可以看出ADC的輸入阻抗及輸入電容，隨著ADC的頻率相差特別大。
