1.?動態路由?概述

靜態路由在大網絡里太麻煩（設備多、配置量大，拓撲變了還要手動改）

靜態路由是由工程師手動配置和維護的路由條目，命令行簡單明確，適用于小型或穩定的網絡。靜態路由有以下問題：

無法適應規模較大的網絡：隨著設備數量增加，配置量急劇增加。

無法動態響應網絡變化：網絡發生變化，無法自動收斂網絡，需要工程師手動修改。

，動態路由協議里?OSPF?優勢明顯：能自動適應拓撲變化、支持大網絡、計算的路徑最優。

BGP使用一種基于距離矢量算法修改后的算法，該算法被稱為路徑適量（Path Vector）算法。因此在某些場合下，BGP也被稱為路徑矢量路由協議。

運行距離矢量路由協議的路由器周期性的泛洪自己的路由表。通過路由的交互，每臺路由器都從相鄰的路由器學習到路由，并且加載進自己的路由表中。

對于網絡中的所有路由器而言，路由器并不清楚網絡的拓撲，只是簡單的知道要去往某個目的方向在哪里，距離有多遠。這即是距離矢量算法的本質。

動態路由協議分類

2.?OSPF 工作原理：四步走 “建地圖、算路線”

OSPF?的核心是?“先共享拓撲，再算最優路徑”，分四步：

• 第一步：建立鄰居關系：路由器之間發?“Hello?報文”?打招呼，互相發現并確認是鄰居（就像陌生人互相交換名片）。
• 第二步：交換鏈路狀態（LSA）：鄰居之間交換?“鏈路狀態通告（LSA）”，比如?“我有個接口連?10.1.1.0?網段，帶寬?100M”。這些?LSA?會存在?“鏈路狀態數據庫（LSDB）”?里，形成全網的?“拓撲地圖”。
• 第三步：算最優路徑：每臺路由器用?“SPF?算法”（最短路徑優先），以自己為根，從?LSDB?里算出到每個網段的最短路徑（像畫?“最短路徑樹”）。
• 第四步：生成路由表：把算出來的最優路徑放進路由表，指導轉發。

OSPF?簡介?

OSPF是典型的鏈路狀態路由協議，是目前業內使用非常廣泛的IGP協議之一。

目前針對IPv4協議使用的是OSPF Version 2（RFC2328）；針對IPv6協議使用OSPF Version 3（RFC2740）。如無特殊說明本章后續所指的OSPF均為OSPF Version 2。

運行OSPF路由器之間交互的是LS（Link State，鏈路狀態）信息，而不是直接交互路由。LS信息是OSPF能夠正常進行拓撲及路由計算的關鍵信息。

OSPF路由器將網絡中的LS信息收集起來，存儲在LSDB中。路由器都清楚區域內的網絡拓撲結構，這有助于路由器計算無環路徑。

每臺OSPF路由器都采用SPF算法計算達到目的地的最短路徑。路由器依據這些路徑形成路由加載到路由表中。

OSPF支持VLSM（Variable Length Subnet Mask，可變長子網掩碼），支持手工路由匯總。

多區域的設計使得OSPF能夠支持更大規模的網絡。

在核心交換機與匯聚交換機上運行OSPF，實現園區網絡內的路由可達。

三大表項

1. 1. 鄰居表：OSPF 傳遞鏈路狀態信息前需建立鄰居關系，通過交互 Hello 報文建立，用display ospf peer查看，如鄰居狀態為?Full 表示鄰接關系建立成功。
   2. LSDB 表：保存自己及從鄰居收到的?LSA 信息，LSA 有類型（Type）和發送路由器（AdvRouter）等信息，用display ospf lsdb查看，如?R1 的 LSDB 包含三條 LSA。
   3. OSPF 路由表：與路由器路由表不同，包含?Destination、Cost 和 NextHop 等轉發信息，用display ospf routing查看，如案例中?OSPF 路由表有三條路由。

3.OSPF 配置：簡單三步搞定

以華為設備為例，基本配置分三步：

1. 創建?OSPF?進程并指定?Router-ID：[Huawei] ospf 1 router-id 1.1.1.1（1?是進程號，可自定義）。
2. 進入區域：[Huawei-ospf-1] area 0（進入?Area 0）。
3. 指定接口所在網段：[Huawei-ospf-1-area-0.0.0.0] network 10.1.1.0 0.0.0.255（0.0.0.255?是反掩碼，對應掩碼?255.255.255.0，意思是這個網段的接口運行?OSPF）。

驗證配置：用display ospf peer看鄰居是否建立（狀態為?Full?說明鄰接成功），用display ip routing-table看是否學到OSPF?路由。

網絡拓撲圖

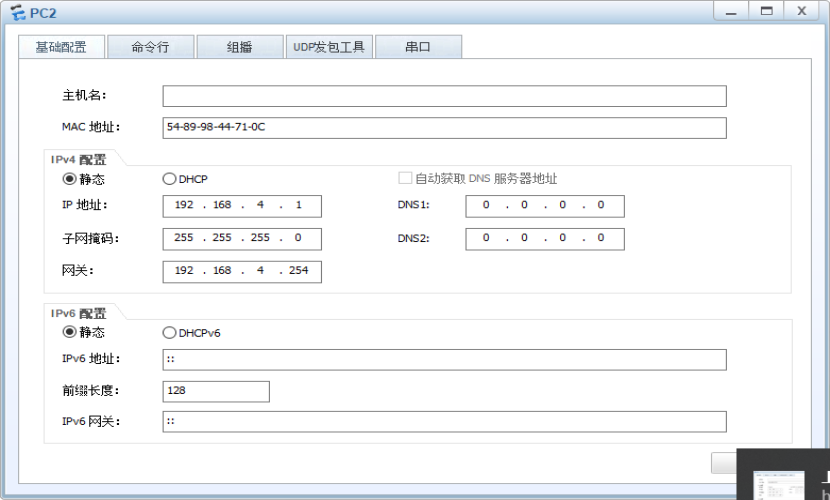

IP地址配置

R2配置

R1配置

network 192.168.2.0 0.0.0.255

]network 192.168.3.0 0.0.0.255

上面兩行命令是指將網絡192.168.2.0和192.168.3.0通告給OSPF協議，0.0.0.255是該網絡的反掩碼。

R2配置

R3配置

實驗結果測試

配置命令解釋

1. ospf 1 router-id x.x.x.x: 啟動OSPF進程1，并手動指定Router ID。Router ID通常使用環回接口IP。
2. ?area 0: 進入骨干區域Area 0的配置視圖。OSPF必須有一個骨干區域。
3. ?network x.x.x.x y.y.y.y: 宣告網絡到OSPF。第一個參數是網絡地址，第二個是反掩碼(0表示精確匹配，255表示任意)。
4. ?display ospf peer: 顯示OSPF鄰居狀態，確認鄰居關系是否建立(FULL狀態表示成功)。
5. ?display ospf routing: 顯示通過OSPF學習到的路由。
6. ?display ospf lsdb: 顯示OSPF鏈路狀態數據庫，包含所有LSA信息。
7. ?display ospf interface: 顯示接口的OSPF配置和狀態信息。
