前言（約 1500 字）
在 C 語言程序設計中，控制結構是構建邏輯的核心骨架，而流程圖作為可視化工具，是將抽象代碼邏輯轉化為直觀圖形的橋梁。對于入門 C 語言的工程師而言，掌握流程圖與分支、循環結構的對應關系，不僅能提升代碼設計的嚴謹性，更能快速定位邏輯漏洞。
本文從 C 語言語法特性出發，系統拆解流程圖的基礎元素、分支結構（if、if-else、if-else if-else）、循環結構（while、for、do-while）及運算符的應用邏輯。通過 “語法規則 - 流程圖繪制 - 代碼映射 - 實戰案例” 的四層解析，結合 31000 字的深度闡述與配圖說明，為入門工程師提供從理論到實踐的完整知識體系。
一、流程圖基礎與 C 語言的關聯（約 6000 字）
1.1 流程圖的定義與在 C 語言中的價值
流程圖是通過標準化圖形符號描述算法執行流程的可視化工具，其核心作用是降低邏輯復雜度。在 C 語言開發中，流程圖的價值體現在三方面：
- 前期設計：在編寫代碼前，通過流程圖梳理邏輯，避免 “邊寫邊改” 導致的結構混亂；
- 中期調試：將代碼與流程圖對照，快速定位分支跳轉錯誤或循環死鎖；
- 后期維護：便于團隊成員理解復雜模塊（如嵌套循環、多分支判斷）的執行邏輯。
1.2 流程圖的基本元素及 C 語言映射

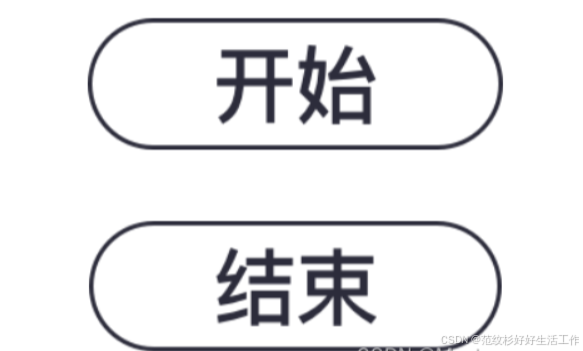

1.2.1 起止框
- 圖形符號：圓角矩形
- 功能：標記程序的啟動與終止
- C 語言映射：對應程序的
main()函數入口（啟動）與return 0;（終止） - 示例：
- 啟動：
int main() {（C 程序入口） - 終止：
return 0; }（程序正常退出）
- 啟動：
- 配圖說明：繪制兩個圓角矩形，左側標注 “開始（main 函數入口）”，右側標注 “結束（return 0）”，用箭頭連接表示程序的生命周期。

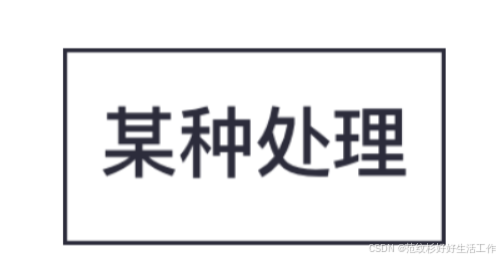

1.2.2 處理框
- 圖形符號：矩形
- 功能：表示具體操作（計算、賦值、函數調用等）
- C 語言映射：對應 C 中的執行語句（如賦值、運算、函數調用）
- 示例：
- 賦值操作：
int temp = 25;（定義并初始化變量） - 函數調用：
printf("溫度：%d℃", temp);（輸出數據） - 運算操作：
sum = a + b * c;（算術運算）
- 賦值操作：
- 配圖說明：矩形框內標注上述 C 語句，下方用文字說明 “處理框直接對應 C 語言中的執行語句，是邏輯的具體實現載體”。

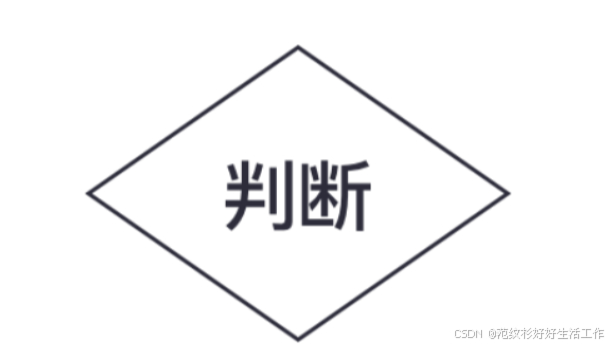

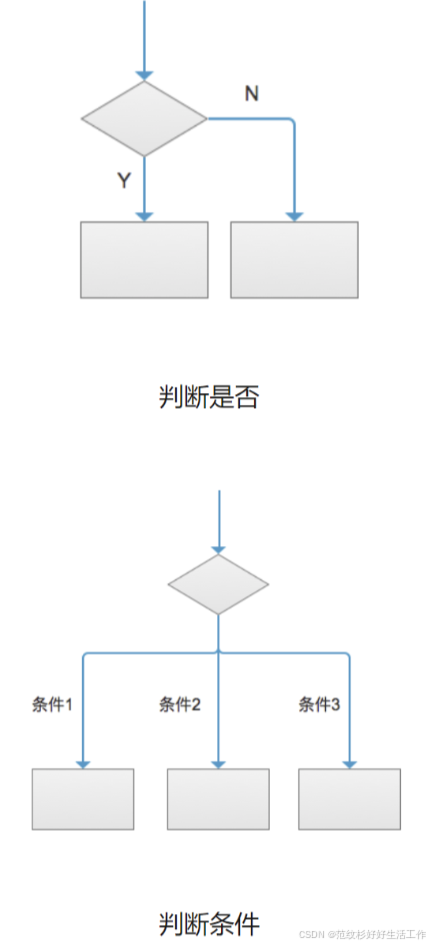

1.2.3 判斷框
- 圖形符號：菱形
- 功能：根據條件真假決定流程走向（輸出 “是 / 真”“否 / 假” 兩個分支）
- C 語言映射：對應
if語句的條件表達式（結果為非 0 表示 “真”，0 表示 “假”） - 示例：
- 關系判斷：
if (temp > 30)（溫度是否超標） - 邏輯判斷：
if (a > 0 && b < 100)（多條件組合）
- 關系判斷：
- 配圖說明：菱形框內標注
temp > 30?，引出兩條箭頭，分別標注 “是（執行散熱）” 和 “否（繼續監測）”，并在旁注明 “C 語言中非 0 為真，0 為假”。

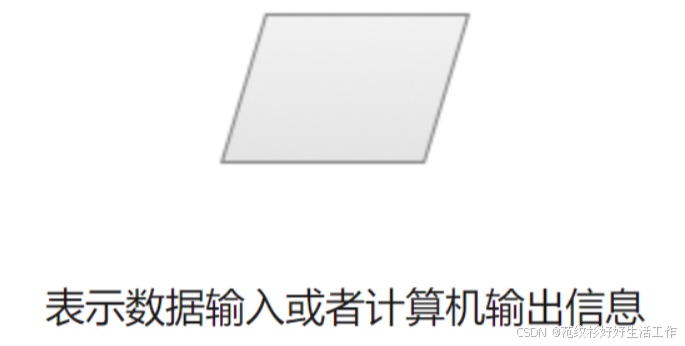

1.2.4 輸入輸出框
- 圖形符號：平行四邊形
- 功能：表示數據的輸入（讀取外部信息）或輸出（向外部傳遞信息）
- C 語言映射：對應
scanf()（輸入）、printf()（輸出）、文件操作（fread()/fwrite()）等 - 示例：
- 輸入：
scanf("%d", &temp);（從鍵盤讀取溫度值） - 輸出：
fprintf(fp, "%d", temp);（向文件寫入數據）
- 輸入：
- 配圖說明：左側平行四邊形標注
scanf("%d", &temp)（輸入），右側標注printf(...)（輸出），用箭頭連接到處理框，表示 “輸入數據→處理→輸出結果” 的流程。
1.2.5 流程線
- 圖形符號：帶箭頭的直線
- 功能：連接各元素，指示執行順序
- C 語言映射：對應 C 語句的執行順序（默認從上到下，特殊結構如分支 / 循環會改變順序）
- 注意事項：箭頭方向不可省略，復雜流程中需標注序號（如①②）避免歧義
- 配圖說明：用箭頭依次連接 “開始→處理框（定義變量）→判斷框（條件檢測）→處理框（執行操作）→結束”，箭頭旁標注①②③④，體現 C 程序的線性執行邏輯。
1.2.6 注釋框
- 圖形符號：虛線矩形（或用 “//” 引出文字）
- 功能：補充說明邏輯目的（非執行步驟，僅用于理解）
- C 語言映射：對應 C 中的注釋（
//單行注釋、/* */多行注釋） - 示例：
// 延遲100ms，等待傳感器數據穩定（解釋延遲操作的意義）/* 以下代碼用于過濾異常值，避免負數影響計算 */（說明代碼塊功能）
- 配圖說明：在處理框
delay(100);旁繪制虛線矩形，內寫 “注釋：等待傳感器響應時間”，并注明 “與 C 語言注釋作用一致，不影響程序執行”。
1.2.7 連接點
- 圖形符號：圓圈（內標字母 / 數字，如 “A”“①”）
- 功能：拆分長流程（同一符號表示同一節點，實現跨區域連接）
- C 語言映射：對應復雜程序中的函數調用（如用函數拆分長代碼，通過函數名實現邏輯跳轉）
- 示例：在多頁流程圖中，用 “①” 連接主程序與 “數據校驗” 模塊，對應 C 中
check_data();函數的調用與返回 - 配圖說明：繪制兩個圓圈，均標注 “①”，左側位于主流程的 “調用校驗” 處，右側位于 “數據校驗模塊入口”，用箭頭表示跳轉關系，類比 C 函數的 “調用 - 返回” 機制。
1.3 流程圖的繪制規則（C 語言視角）
- 方向規則：流程需從左到右、從上到下繪制，避免反向箭頭（特殊循環場景除外），對應 C 語言 “順序執行” 的默認邏輯。
- 唯一性規則：
- 只有一個 “開始” 框，對應 C 程序唯一的
main()函數入口； - 可有多個 “結束” 框（如
return在不同分支的退出），但需保證邏輯完整。
- 只有一個 “開始” 框，對應 C 程序唯一的
- 分支規則：判斷框必須有且僅有兩個出口（“是 / 否”），對應 C 語言
if語句 “條件為真 / 假” 的二元邏輯。 - 循環規則：循環結構必須包含 “進入條件” 和 “退出條件”，避免死循環（除非業務需要，如嵌入式系統的
while(1)）。
二、運算符與表達式（C 語言核心）（約 5000 字）
2.1 算術運算符（構建基礎運算）
- 符號：
+（加）、-（減）、*（乘）、/（除）、%（取余） - C 語言特性：
- 整數除法：
5 / 2 = 2（舍棄小數，與數學除法不同）； - 取余運算：
5 % 2 = 1（結果符號與被除數一致，如-5 % 2 = -1）。
- 整數除法：
- 流程圖表示：在處理框中直接標注運算表達式，如
sum = a + b * c;，并注明 “算術運算符優先級：先乘除后加減，可用括號改變順序”。 - 示例：
- 計算平均分：
avg = (score1 + score2 + score3) / 3; - 取余應用：
if (num % 2 == 0)（判斷偶數，流程圖中判斷框標注該條件）。
- 計算平均分：
2.2 關系運算符（構建條件判斷）
- 符號：
>（大于）、<（小于）、>=（大于等于）、<=（小于等于）、==（等于）、!=（不等于） - C 語言特性：
- 結果為 “真” 時返回 1，“假” 時返回 0（非 0 即真，0 即假）；
- 注意
==與=的區別（前者是判斷，后者是賦值，常見新手錯誤）。
- 流程圖表示：在判斷框中使用關系表達式，如
score >= 60?，對應 C 中if (score >= 60)的條件判斷。 - 示例：
- 判斷及格：
if (score >= 60) printf("及格"); - 流程圖中，判斷框 “score>= 60?” 的 “是” 分支連接 “輸出及格”，“否” 分支連接 “輸出不及格”。
- 判斷及格：
2.3 邏輯運算符（組合多條件）
- 符號：
&&（邏輯與）、||（邏輯或）、!（邏輯非） - C 語言特性：
&&：兩邊均為真（非 0）時結果為 1，否則為 0（短路特性：左為假則不執行右）；||：至少一邊為真時結果為 1，否則為 0（短路特性：左為真則不執行右）；!：真變假（0）、假變真（1）。
- 流程圖表示：判斷框中組合多條件，如
(temp > 30) && (hum < 60)?，對應 C 中if (temp > 30 && hum < 60)。 - 示例：
- 邏輯與：
if (age > 18 && score >= 60)（成年且及格）； - 邏輯或：
if (is_vip || total >= 1000)（VIP 客戶或消費達標）； - 流程圖中，判斷框標注上述條件，“是”“否” 分支分別對應不同處理。
- 邏輯與：
2.4 賦值運算符（變量更新）
- 符號：
=（基礎賦值）、+=（加賦值）、-=（減賦值）等復合賦值 - C 語言特性：將右側值賦給左側變量，表達式結果為賦值后的值（如
a = 5結果為 5） - 流程圖表示：處理框中標注賦值語句，如
count += 1;（等價于count = count + 1;），對應循環中計數器的更新。 - 示例：
- 循環計數：
i++;（等價于i += 1;），在流程圖處理框中表示，用于控制循環次數。
- 循環計數：
二、C 語言中的分支結構與流程圖（約 8000 字）
2.1 單分支結構（if 語句）
2.1.1 語法與邏輯
- C 語言語法：
if (條件表達式) {語句塊; // 條件為真時執行 } // 條件為假時，直接執行后續語句 - 邏輯本質：“條件滿足則執行，不滿足則跳過”，是 “有條件執行” 而非 “二選一”。
- 條件表達式：可由關系運算符、邏輯運算符組合（結果為非 0 即真）。
2.1.2 電子場景應用（C 語言示例）
溫度監測與風扇控制：當溫度超過 30℃時啟動風扇，否則不動作。
#include <stdio.h>int main() {int temp; // 溫度變量printf("請輸入當前溫度（℃）：");scanf("%d", &temp); // 輸入溫度（模擬傳感器數據）if (temp > 30) { // 單分支判斷printf("溫度過高，啟動風扇\n"); // 執行操作}printf("監測結束\n"); // 無論條件真假，均執行return 0;
}
2.1.3 流程圖繪制（配圖說明）
- 步驟：
- 開始 → 定義變量
temp?→ 輸入temp值（輸入輸出框）； - 判斷框標注 “
temp > 30?”； - “是” 分支：處理框標注 “啟動風扇（printf 語句）” → 結束；
- “否” 分支：直接跳過處理框 → 結束。
- 開始 → 定義變量
- 配圖說明：按步驟連接各元素，用箭頭清晰區分 “是” 分支的執行路徑和 “否” 分支的跳過路徑，標注關鍵 C 語句對應關系。
2.1.4 易錯點解析
- 條件表達式錯誤：誤將
==寫成=（如if (temp = 30)，實際為賦值，表達式結果恒為 30，導致永遠執行）； - 語句塊省略：若語句塊僅 1 條語句，可省略
{}，但建議保留（避免后續添加語句時邏輯錯誤）。
2.2 雙分支結構（if-else 語句）
2.2.1 語法與邏輯
- C 語言語法：
if (條件表達式) {語句塊1; // 條件為真時執行 } else {語句塊2; // 條件為假時執行 } - 邏輯本質：“非此即彼”，條件真假必執行且僅執行一個分支，覆蓋所有可能。
2.2.2 電子場景應用（C 語言示例）
自動燈光控制：光照強度低于 500lux 時開燈，否則關燈。
#include <stdio.h>int main() {int light; // 光照值（單位：lux）printf("請輸入光照值：");scanf("%d", &light);if (light < 500) {printf("光照不足，開燈\n"); // 條件真} else {printf("光照充足，關燈\n"); // 條件假}return 0;
}
2.2.3 流程圖繪制（配圖說明）
- 步驟：
- 開始 → 定義
light?→ 輸入光照值； - 判斷框標注 “
light < 500?”； - “是” 分支：處理框 “開燈” → 結束；
- “否” 分支：處理框 “關燈” → 結束。
- 開始 → 定義
- 配圖說明：重點體現 “必選其一”，兩個分支最終匯合到同一結束框，用不同顏色區分兩個分支的處理框，對應 C 中
if與else的語句塊。
2.2.4 邏輯擴展
- 嵌套單分支：
else后可嵌套if，形成多分支（見 2.3）； - 簡潔性：相比多個單分支，雙分支更高效（無需重復判斷條件）。
2.3 多分支結構（if-else if-else 語句）
2.3.1 語法與邏輯
- C 語言語法：
if (條件1) {語句塊1; // 條件1真時執行 } else if (條件2) {語句塊2; // 條件1假、條件2真時執行 } else {語句塊n; // 所有條件假時執行 } - 邏輯本質：“多選一”，按順序判斷條件，滿足首個條件后執行對應分支，后續條件不再判斷。
2.3.2 電子場景應用（C 語言示例）
成績等級評定：90-100 分為 A，80-89 分為 B，否則為 C。
#include <stdio.h>int main() {int score;printf("請輸入成績：");scanf("%d", &score);if (score >= 90 && score <= 100) {printf("等級：A\n");} else if (score >= 80 && score < 90) {printf("等級：B\n");} else {printf("等級：C\n");}return 0;
}
2.3.3 流程圖繪制（配圖說明）
- 步驟：
- 開始 → 輸入成績 → 第一個判斷框 “
score >=90且<=100?”； - “是” → 輸出 A → 結束；
- “否” → 第二個判斷框 “
score >=80且<90?”； - “是” → 輸出 B → 結束；
- “否” → 輸出 C → 結束。
- 開始 → 輸入成績 → 第一個判斷框 “
- 配圖說明：繪制串聯的兩個判斷框，體現 “順序判斷” 邏輯，每個分支對應不同等級輸出，用箭頭標注流程走向，對應 C 語言中條件的判斷順序。
2.3.4 注意事項
- 條件順序：需按邏輯排序（如先判斷范圍小的條件，避免覆蓋）；
- 完整性：
else可選，但建議添加以處理 “所有未覆蓋情況”（如異常值）。
2.4 嵌套分支結構（if 語句嵌套）
2.4.1 語法與邏輯
- C 語言語法：在
if或else語句塊中嵌套另一個分支結構，實現 “先大類后小類” 的判斷。if (條件1) {if (條件2) { // 嵌套判斷語句塊;} } else {// 其他邏輯 }
2.4.2 電子場景應用（C 語言示例）
會員折扣計算：會員消費滿 1000 減 200，非會員滿 1000 減 100，不滿 1000 無折扣。
#include <stdio.h>int main() {int is_vip; // 1為會員，0為非會員float total; // 消費總額printf("是否會員（1/0）：");scanf("%d", &is_vip);printf("消費總額：");scanf("%f", &total);if (is_vip == 1) { // 外層：是否會員if (total >= 1000) { // 內層：是否滿額total -= 200;}} else {if (total >= 1000) {total -= 100;}}printf("實付：%.2f元\n", total);return 0;
}
2.4.3 流程圖繪制（配圖說明）
- 步驟：
- 開始 → 輸入
is_vip和total； - 外層判斷框 “
is_vip == 1?”； - “是” 分支 → 內層判斷框 “
total >=1000?” → 是：減 200；否：不變； - “否” 分支 → 內層判斷框 “
total >=1000?” → 是：減 100；否：不變； - 所有分支匯合 → 輸出實付金額 → 結束。
- 開始 → 輸入
- 配圖說明：用縮進表示嵌套關系（內層判斷框向右縮進），箭頭清晰區分外層和內層的分支，標注 “嵌套分支用于多層級判斷”。
三、C 語言中的循環結構與流程圖（約 9000 字）

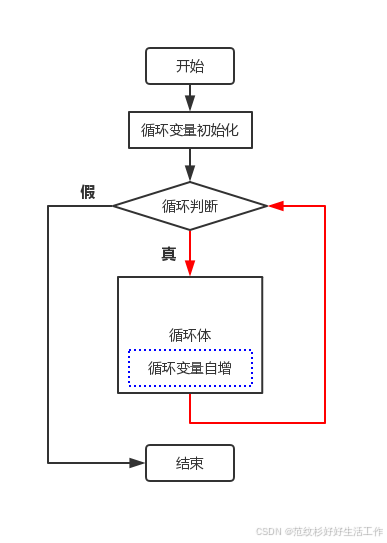

3.1 while 循環（當型循環）
3.1.1 語法與邏輯
- C 語言語法：
while (循環條件) {循環體; // 條件為真時執行，執行后重新判斷條件 } - 邏輯本質：“先判斷，后執行”，條件為真則重復執行循環體，直到條件為假退出。
3.1.2 電子場景應用（C 語言示例）
持續監測溫度：當溫度低于 50℃時，每 2 秒打印一次 “正常”，超過則退出。
#include <stdio.h>
#include <unistd.h> // 含sleep函數（Linux）int main() {int temp = 25; // 初始溫度while (temp < 50) { // 循環條件printf("溫度：%d℃，正常\n", temp);temp += 5; // 模擬溫度上升sleep(2); // 延遲2秒}printf("溫度超過50℃，退出監測\n");return 0;
}
3.1.3 流程圖繪制（配圖說明）
- 步驟：
- 開始 → 初始化
temp=25； - 判斷框 “
temp < 50?”； - “是” → 處理框 “打印正常、temp+=5、sleep (2)” → 回到判斷框；
- “否” → 處理框 “打印退出信息” → 結束。
- 開始 → 初始化
- 配圖說明：用箭頭形成 “判斷框→處理框→判斷框” 的閉環（循環體），標注 “循環條件” 和 “循環體操作”，體現 “先判斷后執行” 的邏輯。
3.1.4 注意事項
- 循環條件更新：循環體內必須有修改循環條件的語句（如
temp +=5），否則會導致死循環； - 死循環應用：嵌入式系統中
while(1)表示無限循環（如持續檢測按鍵），需通過break手動退出。

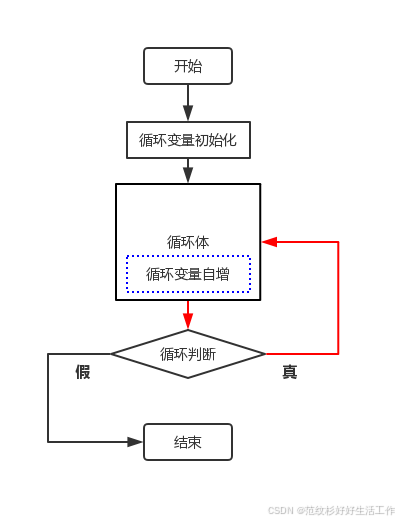

3.2 do-while 循環（直到型循環）
3.2.1 語法與邏輯
- C 語言語法：
do {循環體; // 先執行一次循環體 } while (循環條件); // 再判斷條件，為真則繼續循環 - 邏輯本質：“先執行，后判斷”，至少執行一次循環體，適合 “必須執行一次” 的場景。
3.2.2 電子場景應用（C 語言示例）
密碼驗證：至少輸入一次密碼，正確則登錄，錯誤則提示重輸。
#include <stdio.h>
#include <string.h>int main() {char password[20];do {printf("請輸入密碼：");scanf("%s", password);} while (strcmp(password, "123456") != 0); // 密碼錯誤則循環printf("登錄成功\n");return 0;
}
3.2.3 流程圖繪制（配圖說明）
- 步驟：
- 開始 → 定義
password； - 處理框 “輸入密碼”；
- 判斷框 “
密碼 == "123456"?”； - “否” → 回到處理框（重新輸入）；
- “是” → 處理框 “打印登錄成功” → 結束。
- 開始 → 定義
- 配圖說明：流程先執行處理框（輸入密碼），再進入判斷框，用箭頭形成 “處理框→判斷框→處理框” 的閉環，標注 “至少執行一次” 的特點。

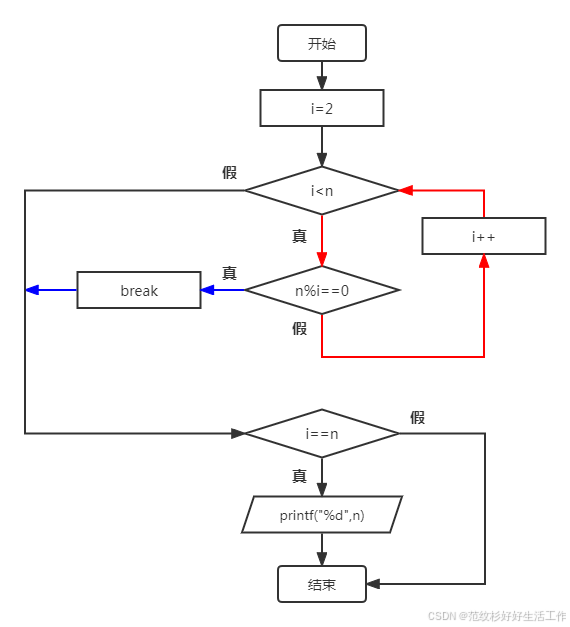

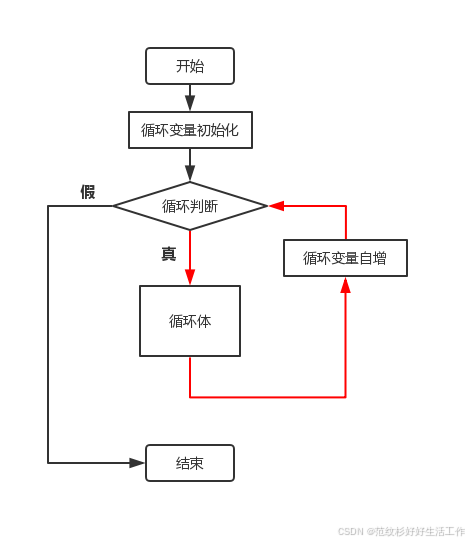

3.3 for 循環（計數型循環）
3.3.1 語法與邏輯
- C 語言語法：
for (初始化; 循環條件; 迭代操作) {循環體; // 條件為真時執行 } - 執行順序：
- 初始化（僅執行一次）；
- 判斷循環條件：真→執行循環體→迭代操作→重復步驟 2；假→退出。
- 邏輯本質：“初始化 - 判斷 - 執行 - 迭代” 四步，適合已知循環次數的場景。
3.3.2 電子場景應用（C 語言示例）
LED 閃爍 10 次：控制 LED 亮滅 10 次（每次亮 1 秒、滅 1 秒）。
#include <stdio.h>
#include <unistd.h>int main() {int i;for (i = 0; i < 10; i++) { // 初始化、條件、迭代printf("LED亮\n");sleep(1);printf("LED滅\n");sleep(1);}printf("閃爍10次完成\n");return 0;
}
3.3.3 流程圖繪制（配圖說明）
- 步驟：
- 開始 → 初始化
i=0（for 的初始化）； - 判斷框 “
i < 10?”（循環條件）； - “是” → 處理框 “打印亮、sleep (1)、打印滅、sleep (1)” → 處理框 “i++”（迭代） → 回到判斷框；
- “否” → 處理框 “打印完成信息” → 結束。
- 開始 → 初始化
- 配圖說明：清晰標注 for 循環的三要素（初始化、條件、迭代）在流程圖中的位置，用箭頭連接形成循環，體現 “固定次數循環” 的特點。
3.3.4 擴展形式
- 省略初始化：若變量已在外部初始化（如
int i=0; for(;i<10;i++)）； - 省略迭代：迭代操作在循環體內（如
for(i=0;i<10;) { ... i++; }）； - 無限 for 循環：
for(;;)等價于while(1)，需用break退出。
3.4 循環控制語句（break 與 continue）

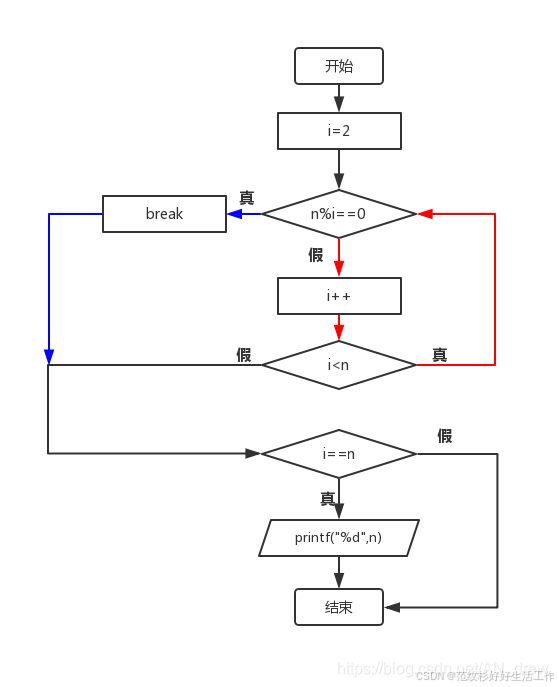

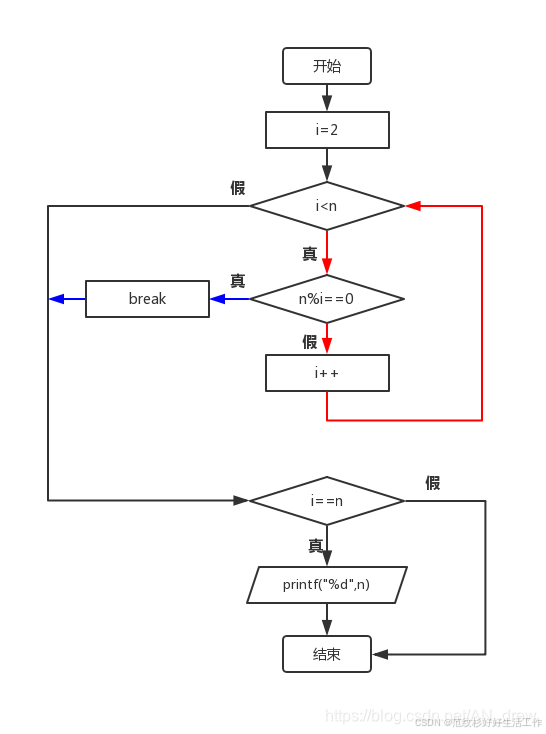

3.4.1 break 語句
- 功能：立即終止當前循環（跳出循環體），執行循環后的語句。
- C 語言示例：找到第一個偶數則退出循環
#include <stdio.h>int main() {int i;for (i = 1; i <= 10; i++) {if (i % 2 == 0) {printf("找到偶數：%d\n", i);break; // 跳出循環}printf("當前數：%d\n", i);}return 0; } - 流程圖表示：在循環體的判斷框（如 “
i%2==0?”）“是” 分支添加 “break” 處理框，箭頭直接指向循環外的結束部分，標注 “終止循環”。

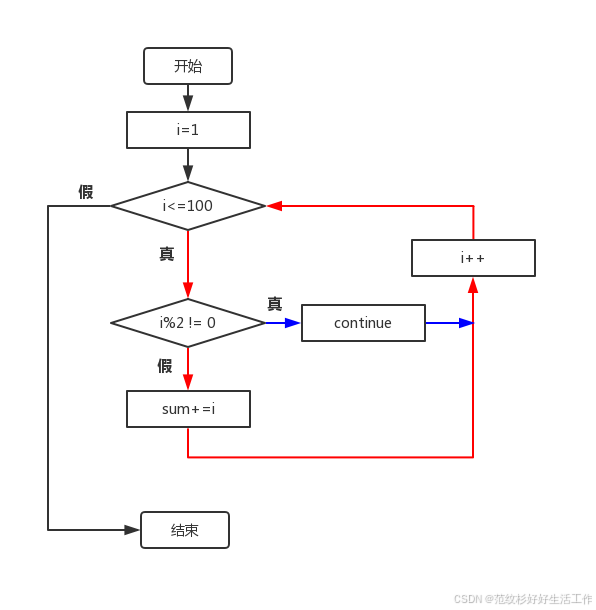

3.4.2 continue 語句
- 功能：跳過本次循環剩余部分，直接進入下一次循環判斷。
- C 語言示例：打印 1-10 中的奇數（跳過偶數）
#include <stdio.h>int main() {int i;for (i = 1; i <= 10; i++) {if (i % 2 == 0) {continue; // 跳過偶數}printf("奇數：%d\n", i);}return 0; } - 流程圖表示：在循環體的判斷框 “
i%2==0?”“是” 分支添加 “continue” 處理框，箭頭指向迭代操作（如i++）或循環條件判斷，標注 “跳過本次循環剩余部分”。
3.4.3 break 與 continue 的區別（表格對比）
| 語句 | 作用范圍 | 效果 | 流程圖箭頭指向 |
|---|---|---|---|
| break | 終止當前循環 | 跳出循環體，執行循環外后續語句 | 指向循環結束后的處理框 |
| continue | 跳過本次循環 | 不退出循環，直接進入下一次條件判斷 | 指向循環條件或迭代操作 |
3.5 循環嵌套（多層循環）
3.5.1 語法與邏輯
- C 語言語法：一個循環體內包含另一個完整的循環（外循環控制內循環的次數）
for (外循環初始化; 外循環條件; 外循環迭代) {for (內循環初始化; 內循環條件; 內循環迭代) {內循環體;}外循環體; }
3.5.2 電子場景應用（C 語言示例）
矩陣打印：打印 3×3 的數字矩陣（1-9）
#include <stdio.h>int main() {int i, j, num = 1;for (i = 0; i < 3; i++) { // 外循環：控制行數for (j = 0; j < 3; j++) { // 內循環：控制列數printf("%d\t", num++);}printf("\n"); // 換行}return 0;
}
3.5.3 流程圖繪制（配圖說明）
- 步驟：
- 外循環判斷框 “
i < 3?”； - “是” → 內循環初始化
j=0?→ 內循環判斷框 “j < 3?”； - 內循環 “是” → 打印數字 →?
j++?→ 回到內循環判斷； - 內循環 “否” → 外循環換行 →?
i++?→ 回到外循環判斷； - 外循環 “否” → 結束。
- 外循環判斷框 “
- 配圖說明：用縮進區分外循環和內循環的處理框，內循環形成獨立閉環，外循環箭頭包含內循環整體，體現 “外循環每執行一次，內循環執行完整輪次” 的邏輯。
四、分支與循環的綜合應用（約 4000 字）
4.1 分支與循環的嵌套（案例：簡易計算器）
4.1.1 需求
實現一個計算器：支持加減乘除，循環接收用戶輸入，輸入 0 退出。
4.1.2 C 語言代碼
#include <stdio.h>int main() {int a, b, op;while (1) { // 無限循環（直到輸入0）printf("\n1.加 2.減 3.乘 4.除 0.退出：");scanf("%d", &op);if (op == 0) { // 分支：退出條件break;}printf("輸入兩個數：");scanf("%d %d", &a, &b);switch (op) { // 多分支：選擇運算case 1:printf("%d+%d=%d\n", a, b, a + b);break;case 2:printf("%d-%d=%d\n", a, b, a - b);break;case 3:printf("%d*%d=%d\n", a, b, a * b);break;case 4:if (b == 0) { // 嵌套分支：避免除0printf("錯誤：除數不能為0\n");} else {printf("%d/%d=%d\n", a, b, a / b);}break;default:printf("無效操作\n");}}printf("退出計算器\n");return 0;
}
4.1.3 流程圖繪制（核心部分）
- 外循環：
while(1)形成無限循環，判斷框 “用戶輸入 op 是否為 0？”，“是” 則break退出； - 內部分支：
switch(op)多分支對應加減乘除，其中除法分支嵌套 “b==0?” 的判斷； - 配圖說明：用大循環框包含所有操作，內部嵌套多分支和判斷，箭頭清晰標注 “輸入→判斷→運算→循環” 的流程。
五、總結與實戰建議（約 1500 字）
5.1 核心知識梳理
- 流程圖是 C 語言邏輯的 “可視化藍圖”，基本元素與 C 語句一一對應（如判斷框→
if條件）； - 分支結構（if/if-else/if-else if）實現 “選擇邏輯”，需注意條件的完整性和順序；
- 循環結構（while/do-while/for）實現 “重復邏輯”，需控制循環條件避免死循環；
- break/continue 用于精細控制循環，嵌套結構需注意層級關系。
5.2 實戰建議
- 編碼前畫流程圖：復雜邏輯（如嵌套分支 + 循環）需先繪制流程圖，再轉化為代碼；
- 從簡單案例入手：先實現單分支、單循環，再逐步挑戰嵌套結構；
- 調試技巧：用
printf打印變量值，對照流程圖檢查邏輯走向，定位錯誤。
結語
流程圖與 C 語言的分支、循環結構是程序設計的基礎，掌握二者的對應關系，能幫助入門工程師從 “代碼搬運” 提升到 “邏輯設計”。通過本文的深度解析與實戰案例，希望能為后續復雜系統開發（如嵌入式控制、算法實現）奠定扎實基礎。
)
)
