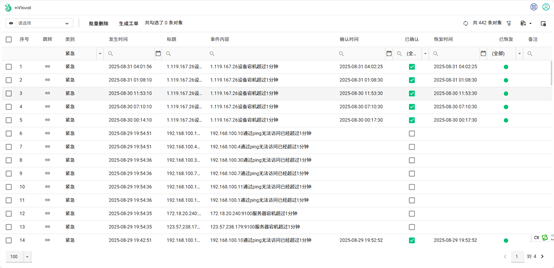

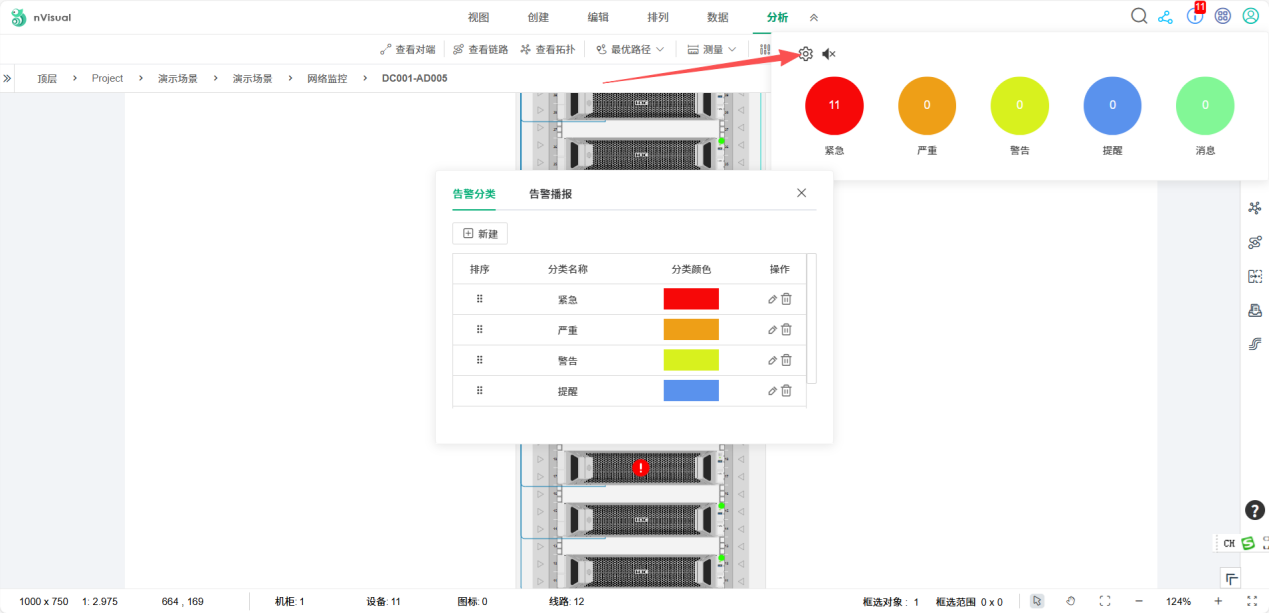

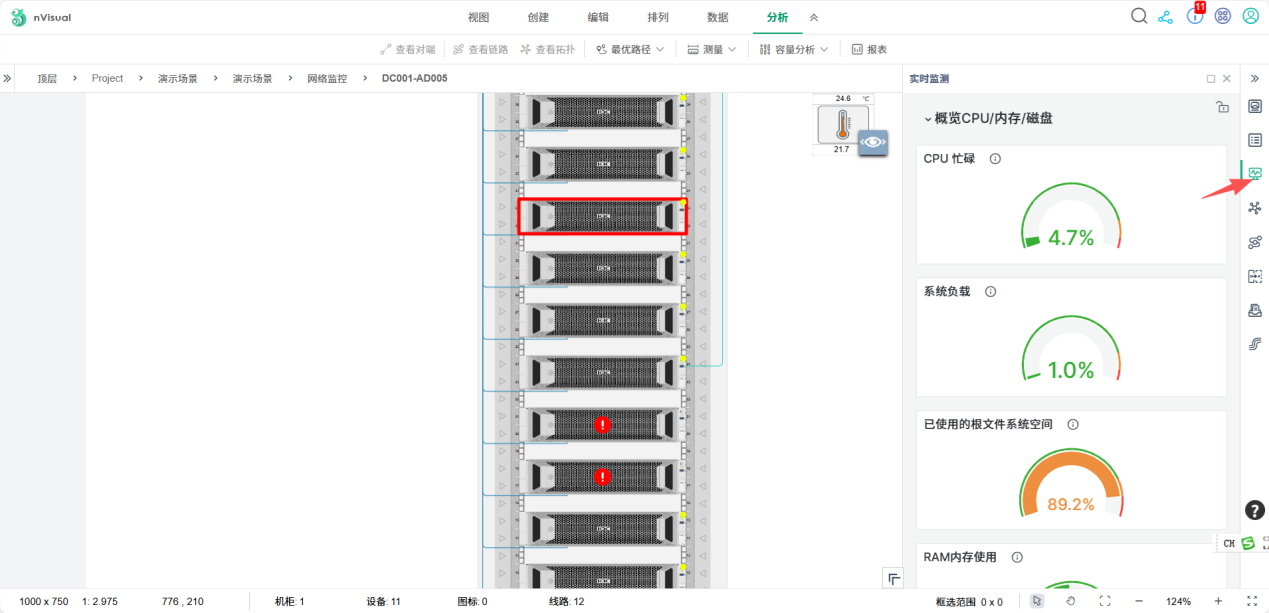

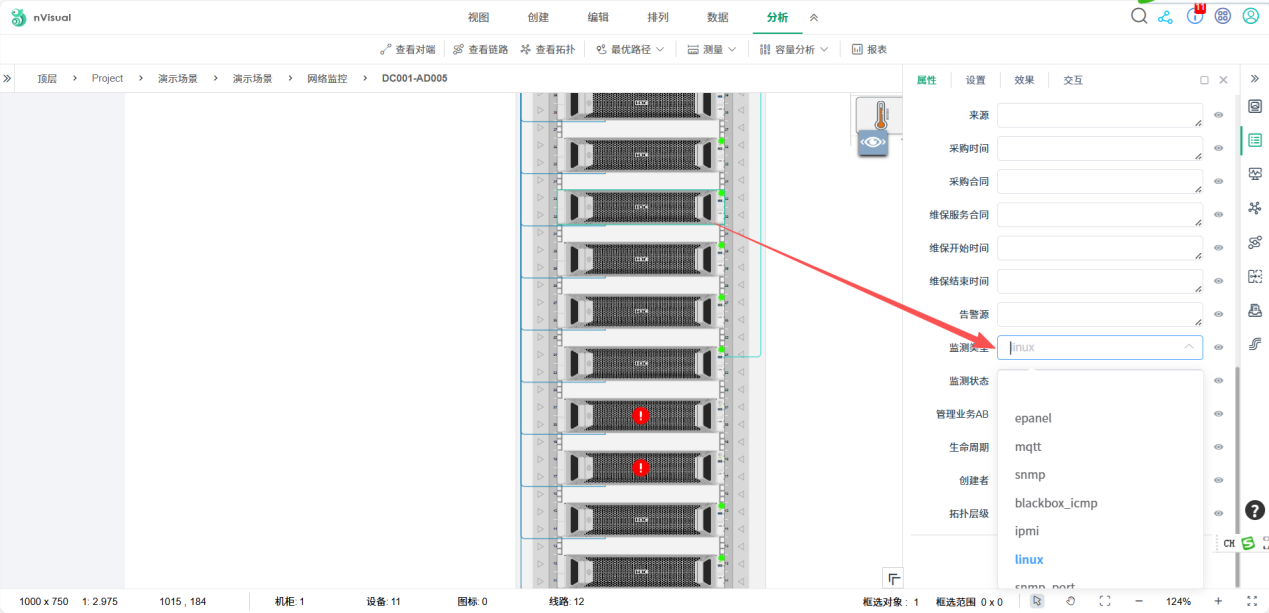

nVisual從入門到精通

五、應用實例

5.1 數據中心的規劃設計

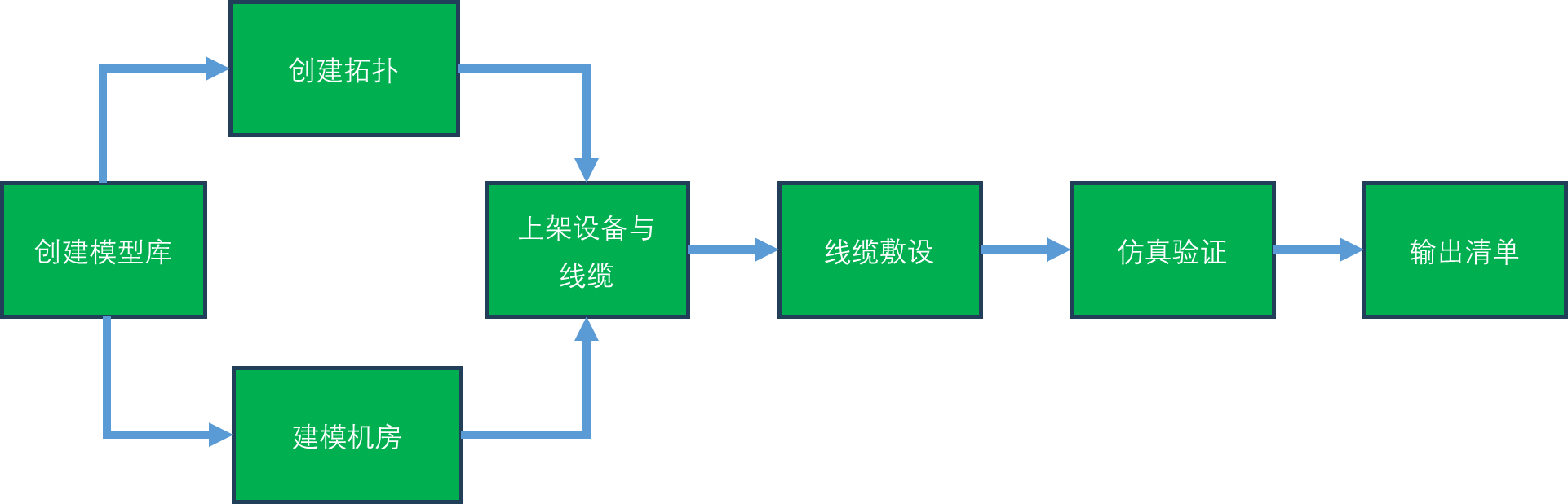

5.1.1 規劃設計流程

5.1.2 創建模型庫

5.1.2.1 設備模型庫

設備模型庫基于組織內實際使用的設備型號進行構建，主要包含以下對象類型：機柜、網絡設備、板卡、組合模型。

設備屬性字段：除系統保留字段（詳見六、附錄“6.3 系統保留字段”）外，支持根據組織的實際管理需求自定義擴展。所有自定義字段需通過統一的字段管理功能進行配置，以確保模型庫中所有設備模型的字段定義一致。
設備分類與型號命名規則：設備分類代表具有相同特征的一類設備（如‘核心交換機’）。型號則代表該類設備下的一種具體配置（如‘S6850-48S6Q-H’）。分類與型號名稱必須在系統內保持唯一，系統強制校驗，禁止重復創建。
? 端口命名規則：端口名稱用于在拓撲連接、監控及數據導出時唯一標識一個端口。其命名遵循以下組合規則：
有插槽設備： {接口帶寬}{插槽編號}/{子卡編號（如無則為0）}/{端口編號}
無插槽設備： {接口帶寬}{端口編號}
*（注：接口帶寬（如10GE、GE、25GE）為端口屬性字段值，而非端口名稱本身的一部分，系統在生成顯示名稱時自動組合。上述示例‘10GE1/0/1’為組合后的顯示效果。）

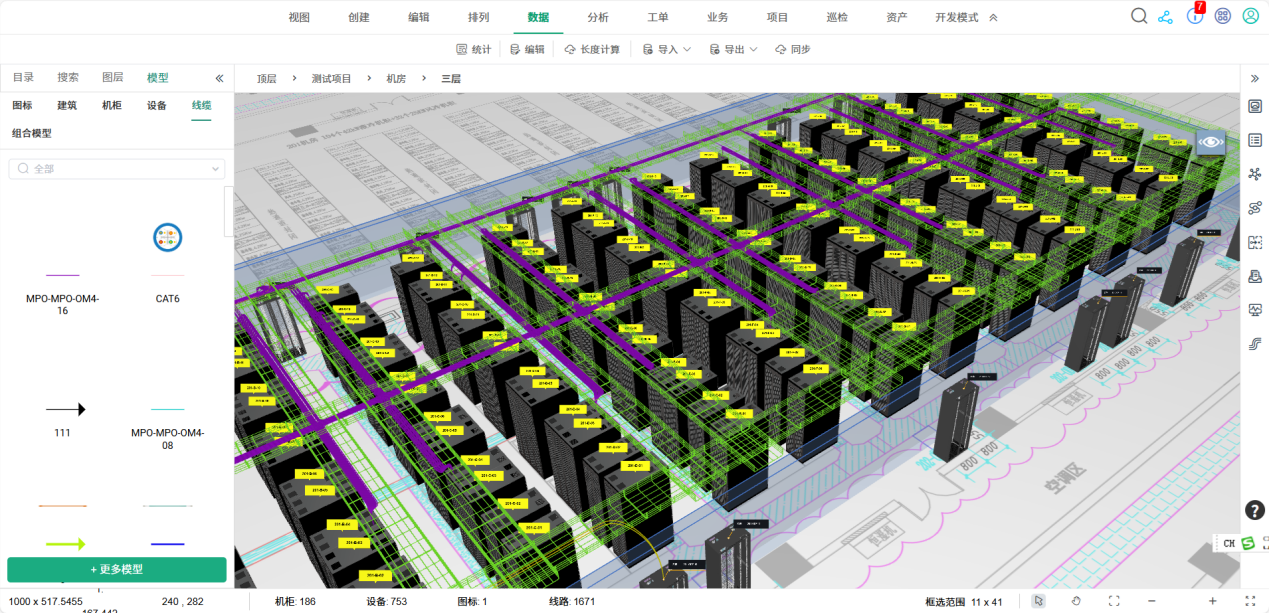

5.1.2.1 線纜模型庫

建議修改為： “基于組織內的常用型號構建線纜模型庫，主要包含以下類型（示例）：
光纖跳線：如 LC-LC-OM4-2

MPO預端接光纜：如 MPO-MPO-OM4-8, MPO-MPO-OM4-12等銅纜跳線：如 RJ45-RJ45-CAT6, RJ45-RJ45-CAT6A”

線纜屬性字段：除系統保留字段外（詳見六、附錄“6.3 系統保留字段”），支持根據組織的實際管理需求自定義擴展。所有自定義字段需通過統一的字段管理功能進行配置，以確保模型庫中所有線纜模型的字段定義一致。
線纜分類與型號命名規則：線纜分類代表了一類線纜，每一種型號的線纜代表了一種規格，分類與型號名稱必須在系統內保持唯一，系統強制校驗，禁止重復創建。
線纜的寬高：線纜模型的截面尺寸（直徑）設置至關重要，它將直接影響3D仿真中橋架/線槽的容量計算。須按照線纜粗細進行設置。

5.1.2.2 模板庫

用戶可將成熟的、常用的場景（例如，包含標準圖框、常用的機房布局）保存為模板。當需要創建新場景時，可直接從模板庫中選用，一鍵生成初始框架，極大地統一了視圖規范并提升了設計效率。

5.1.3 創建拓撲

根據項目規劃需求，將項目的網絡拓撲按業務面拆分成不同的邏輯劃分，通過生成與批量連接等功能，高效完成各業務拓撲內的設備互聯設計。

5.1.3.1 生成

1.創建基準模板設備：在拓撲中創建第一臺設備，并詳細配置其板卡模塊。
2.應用命名規范：為該設備設置一個規范的名稱，名稱應包含機房、角色、型號、序列號等關鍵信息（示例：CSM-SPINE-16800-001-001）。

3.批量生成設備：使用系統提供的基于模板批量生成功能，快速創建剩余所需設備。系統將自動復制基準設備的板卡配置，并按序生成后續設備的名稱（如CSM-SPINE-16800-001-002…）。

5.1.3.2 批量連接

完成設備生成后，可通過“批量連接”功能，快速創建設備之間的物理線纜。連接完成后須核對：線纜總數、設備端口連接等信息是否完全正確。核對時可利用“數據”-“編輯表”或“對端分析”等功能進行快速校驗。

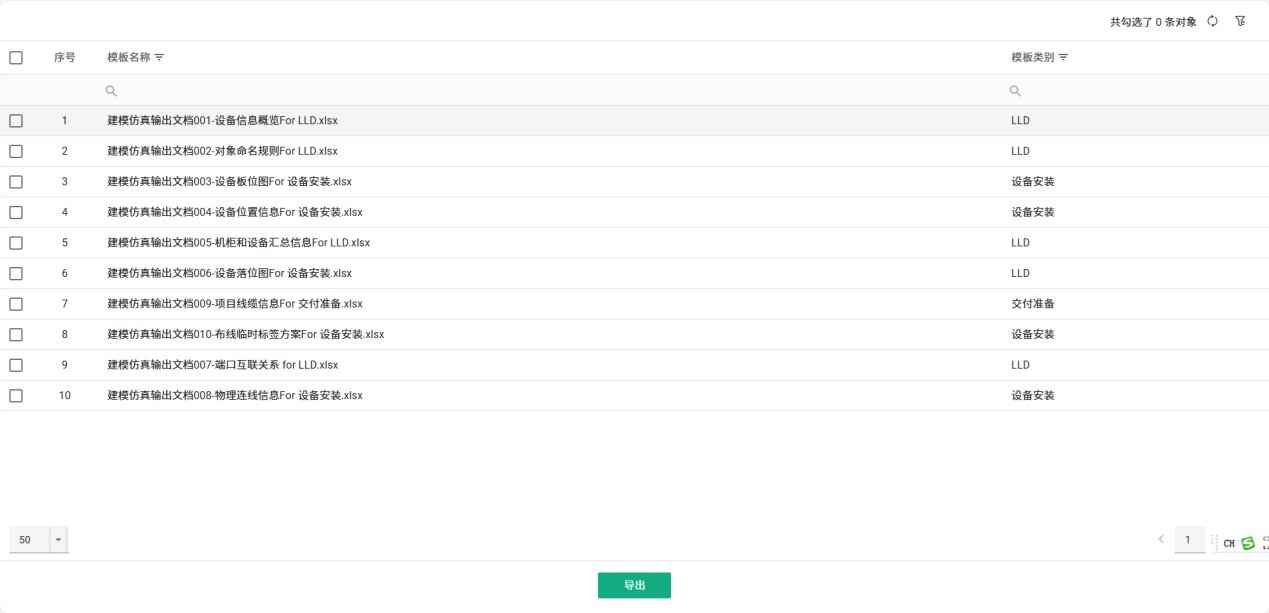

批量連接完成后通過數據->編輯->批量修改->修改線纜所屬業務面，以便導出不同業務面的sheet表格。

5.1.3.3 自動布局

應用拓撲布局算法，對網絡拓撲結構進行自動排列，使拓撲結構更規范簡潔易讀。

5.1.4 建模機房

5.1.4.1 導入CAD圖紙

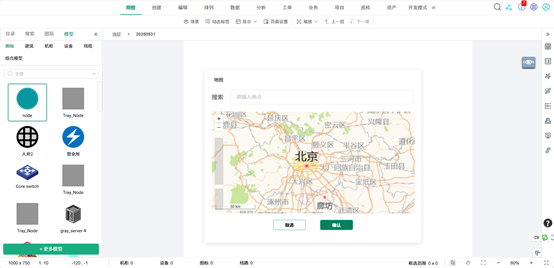

選擇“視圖”-“場景”-“2D平面圖”->選擇現有的CAD圖紙->創建新的機房場景。
首務必確保導入的圖紙比例尺設置正確。該圖紙僅作為建模的底圖參考，工作的核心是保證模型尺寸的準確性，無需花費精力處理圖紙本身的視覺整潔度與無關細節。

5.1.4.2 創建墻體

參照導入的CAD圖紙創建機房墻體、柱子、門等機房建筑元素。

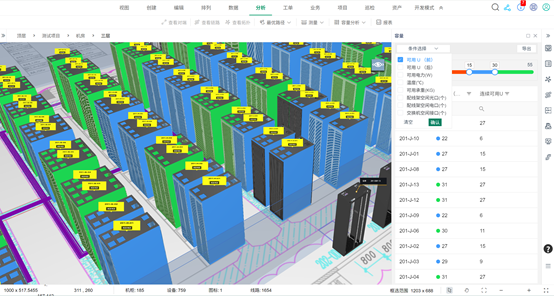

5.1.4.3 生成機柜

參照導入的CAD圖紙平面布局，生成對應數量的機柜，機柜名稱示例：IT301-A-01(機房名稱-列名-機柜編號)。

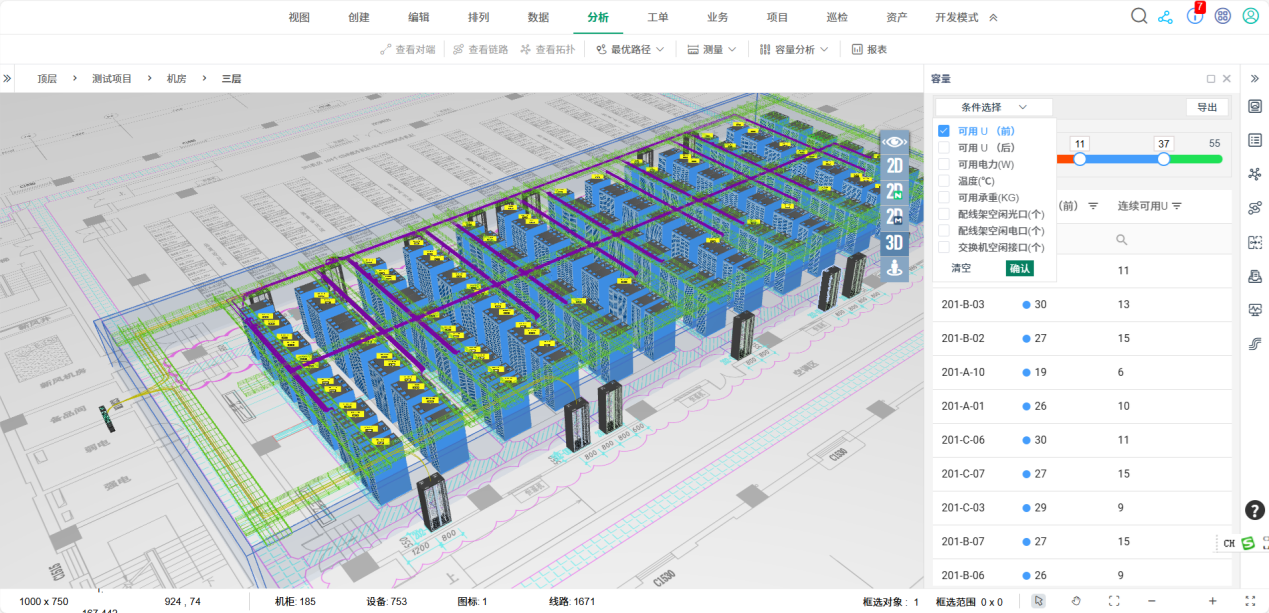

5.1.4.4 創建橋架

參照導入的CAD圖紙平面布局，創建對應尺寸的橋架，同時根據橋架實際高度設置安裝高度屬性值（選擇橋架->右鍵“屬性設置”->找到“安裝高度”->填入值->完成），橋架名稱示例：L1-001、安裝高度2800mm。

5.1.5 上架設備與線纜

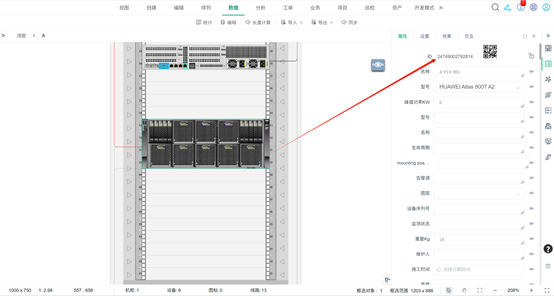

依據網絡拓撲圖，將已規劃的設備，上架到指定機房內相應機柜內。
依據網絡拓撲圖，將已規劃的連接線纜，布放并端接到指定機房內相應機柜的設備上。具體實施時，需嚴格根據設計文檔選擇以下兩種方式之一：1) 設備直連； 2) 通過配線架（對于光纜連接，即指ODF）跳接。

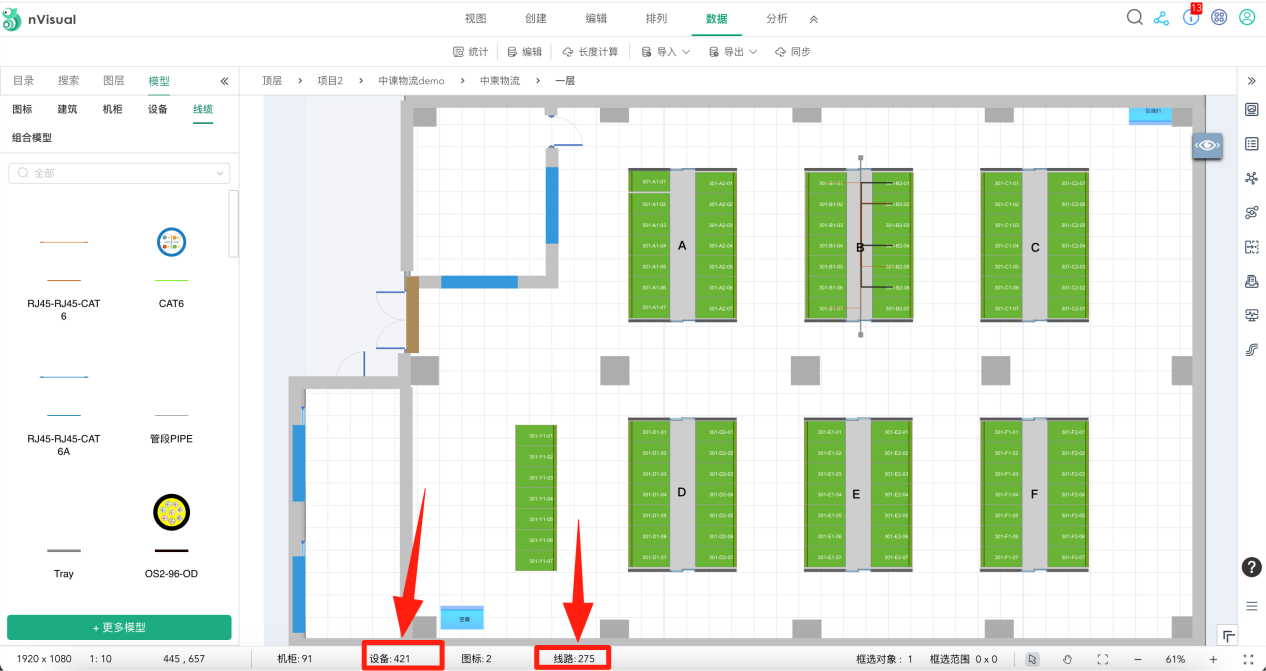

上架完成需驗證拓撲內的設備與線纜數量，是否與在機房內操作上架設備與線纜數量一致。可通過頁面下方的數量進行快速核對。
