如何控制數字IC后端CTS的生成方向？我們可以引入anchor driver來實現引導。

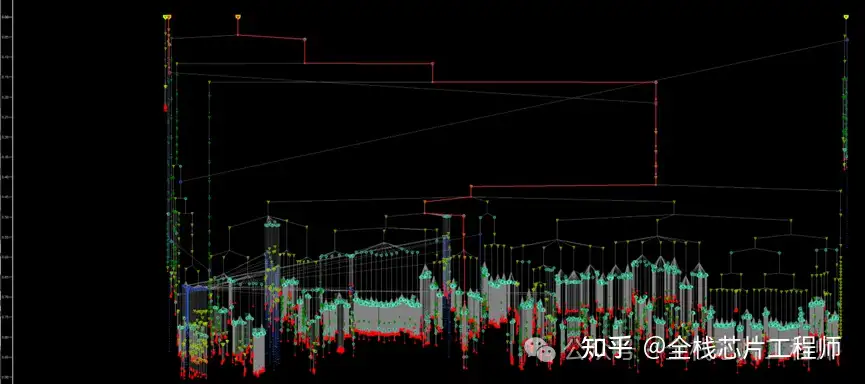

景芯12nm車規APR實戰中，我們可以看到，絕大部分的sink都受控于xxxx_tessent_occ_clk_cpu_inst/tessent_persistent_cell_clock_out_mux/C10_ctmi_1這個mux，這是景芯12nm車規后端項目DFT設計結果：

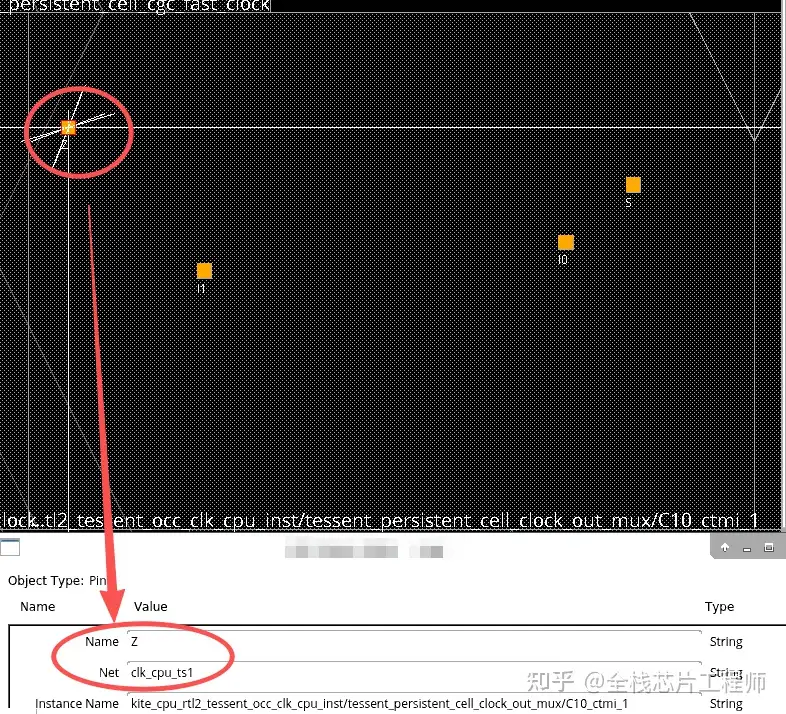

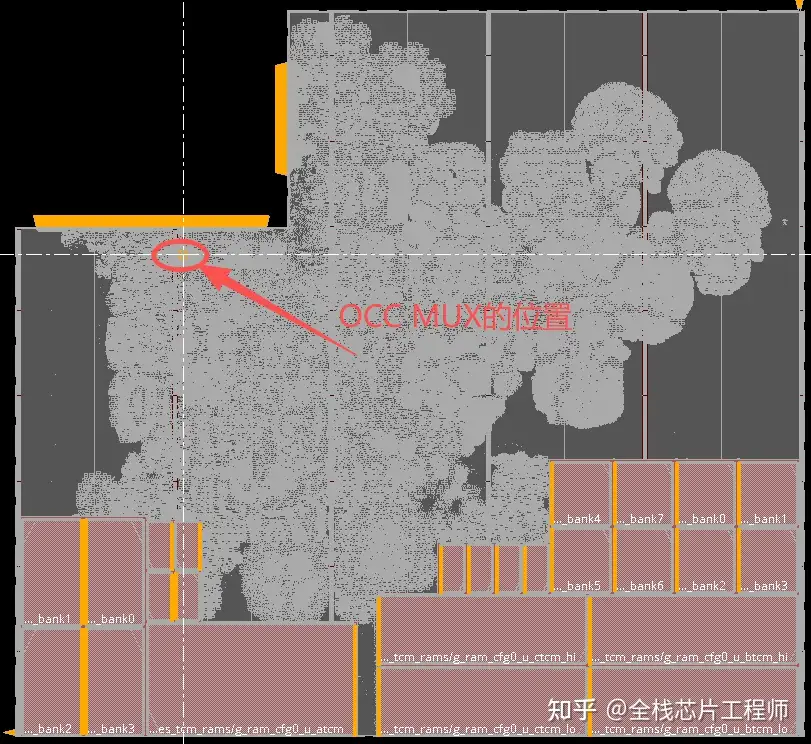

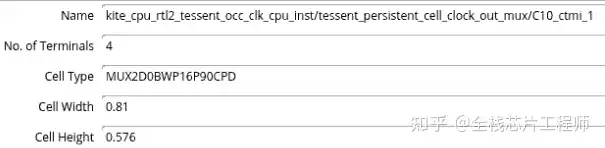

xxxx_tessent_occ_clk_cpu_inst/tessent_persistent_cell_clock_out_mux/C10_ctmi_1這個mux位置如下：

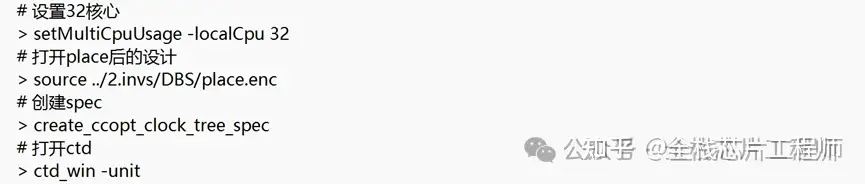

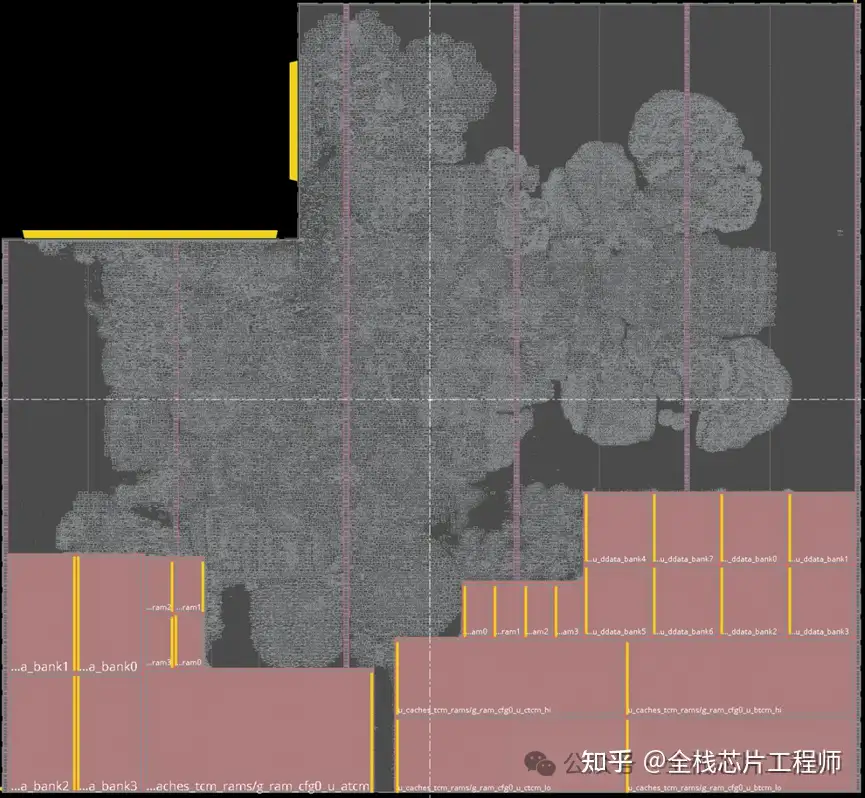

這里我們重新打開place的數據

Anchor，也就是錨。Anchor Driver 就是用來進行錨定的驅動器。

Clock Tree基于某些特殊的需求，我們可能需要人為地控制CTS的生成方向。于是，我們可以引入anchor driver來實現引導。

假設對于這個mux，我們想讓CTS工具在生成Clock Tree的時候，先走到芯片的中央，再進行CTS。正如我們上面所說，我們需要在芯片的中央埋下一個anchor driver。

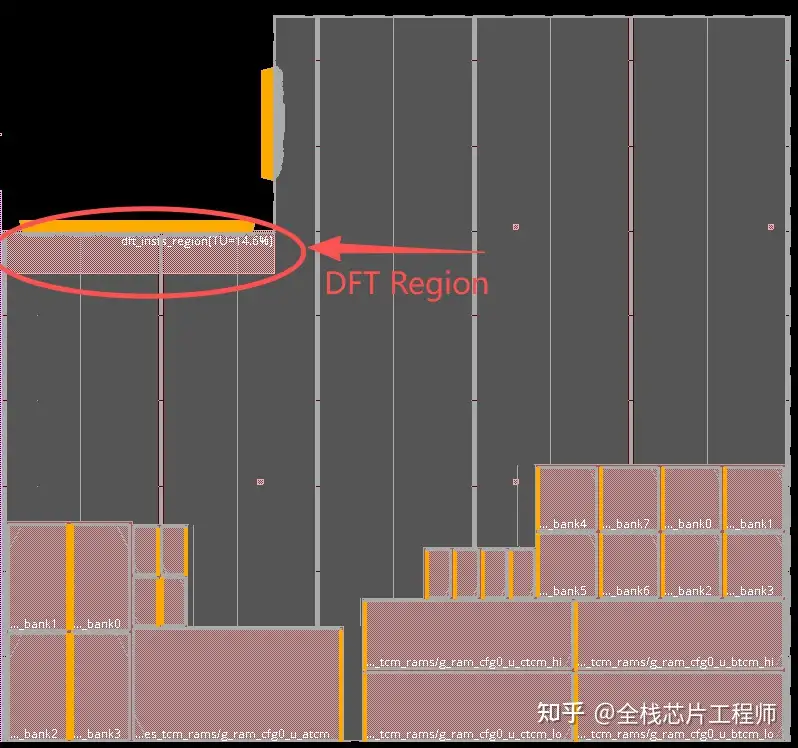

【思考】注意，景芯12nm車規后端項目給DFT cell劃定了一個region如下，我們的occ模塊在place階段被設置的guide，導致anchor無法被place到指定的loc處。思考怎么處理？

我們在mux后插入一對inv：

添加完成后：

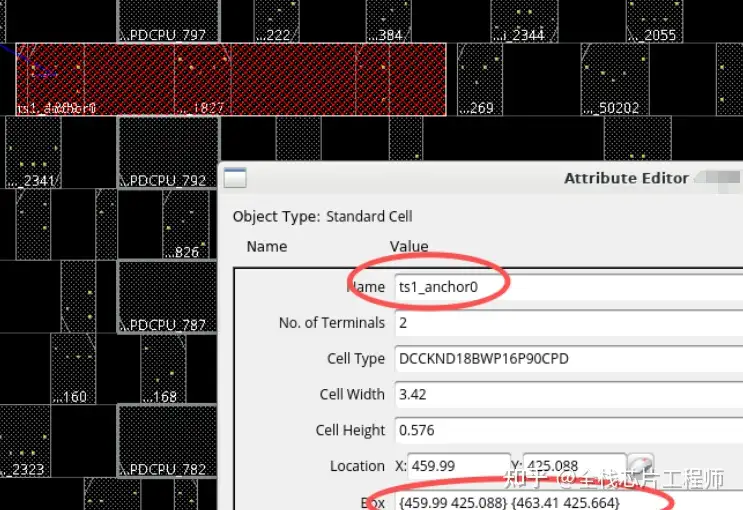

添加好的效果如下：

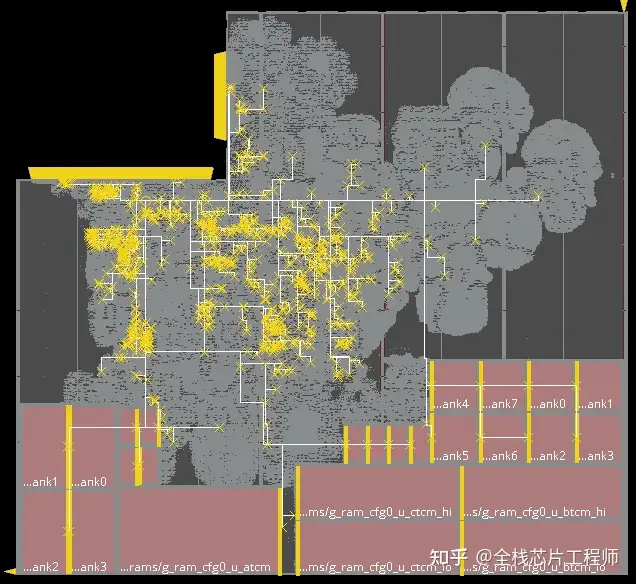

然后看下時鐘樹的整體效果：

這樣一來，你就通過人為方式干預了 CTS 的生長方向。
