前言

LX8201是深圳市樂?信科技服務有限公司最新?研的?款微孔霧化?專?驅動芯?，結合標準外圍電路，能有效驅動控制市?上各種微孔霧化?，基于獨特的電路設計和軟件算法，其在功耗以及成本上均具有明顯的優勢。

本應用筆記將幫助用戶了解典型應用一（DC5V）測試板的功能細節，以及如何根據用戶自己的需求調整參數，從而實現快速著手開發產品。

概述

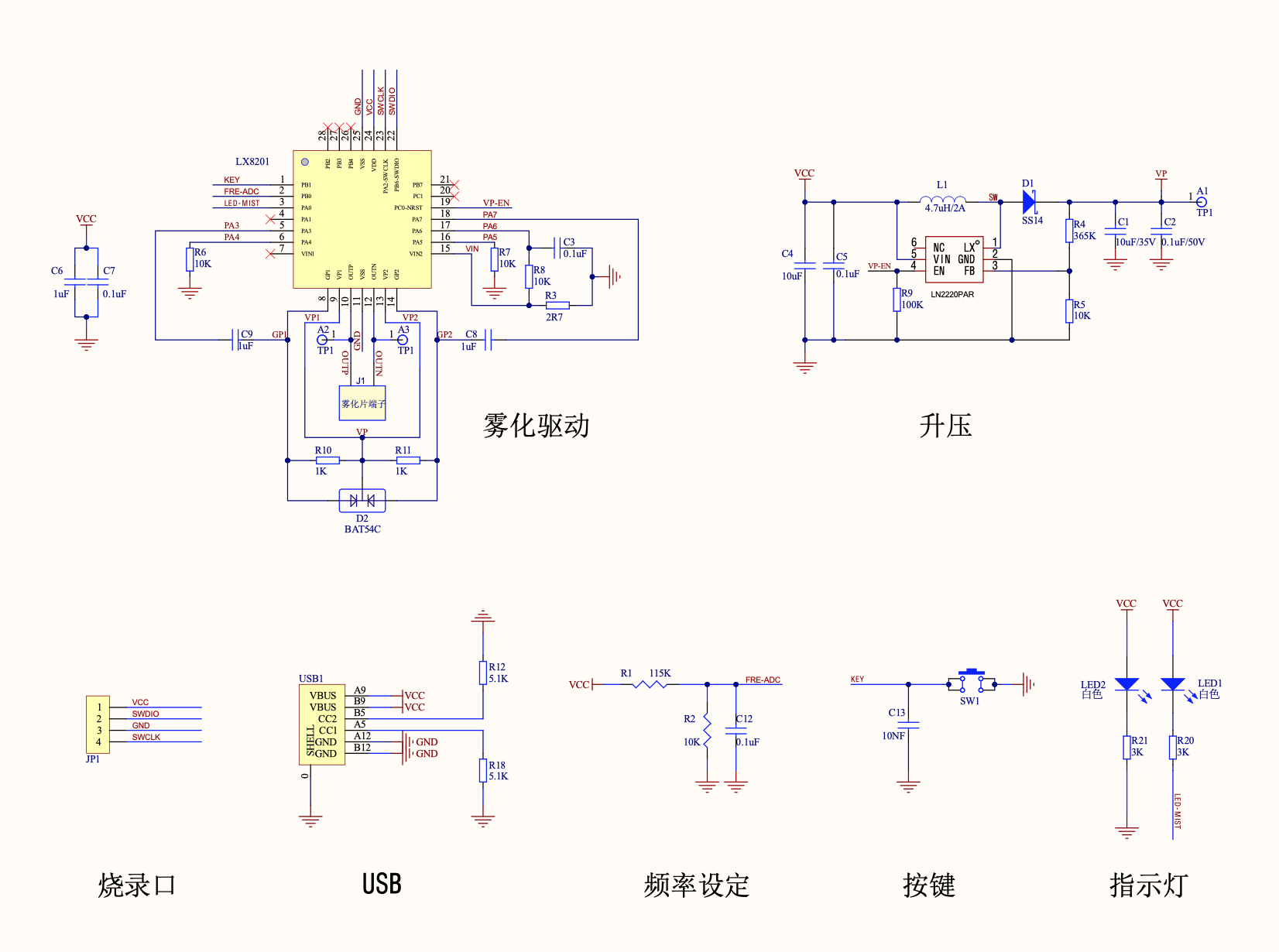

典型應用一（DC5V）是一個基于最簡配置的測試板，只包括了芯片的標準外部電路，升壓電路，以及必要的按鍵、指示燈、供電、燒錄、頻率設定電路。具體原理圖如下：

工作模式

• 短按按鍵開機，進入連續霧化模式；再次短按按鍵，進入間隙霧化模式（霧化5S暫停5S）；再次短按按鍵關機。
• 指示燈：
  • LED1：霧化時常亮，暫停時燈滅，開路/短路告警時快閃2S后燈滅。???????
  • LED2：插上外部供電時常亮。

供電

• VCC供電電壓范圍為3.0-5.5V；
• 當VCC電壓低于3.2V時不能開機，開機后當VCC電壓低于3.1V時會自動關機；
• 關機后，休眠電流小于15uA（LX8201+升壓電路的靜態電流）；
• 測試休眠電流時的注意事項：
  • 需要斷開指示燈LED2和頻率設定電阻R1；
  • 注意TypeC接線組的插頭可能有電流消耗，建議從燒錄口VCC處測試休眠電流。

頻率調整

• 通過配置電阻R1，R2可以設定中心頻率，計算公式為（單位KHz）

Fs = 100*(1+R2/(R1+R2))

測試板的默認設置為R1=115K，R2=10K，Fs=108KHz；

• 提示:
  • 可以參考下表的典型頻率和R1/R2電阻值設定；

• ?
  • R1、R2需要選擇±1%的電阻。
  • 頻率設定電路的目的是為了用戶快速入門。用戶正式商用的版本，可以聯系樂而信官方客服，定制芯片的軟件版本，去掉這部分電路。

追頻范圍

• 追頻范圍為Fs ±5%。測試板會自適應霧化片的最佳頻率，在Fs的上下5%范圍內自動追頻。
• 提示：
  • 阻抗分析儀測試的中心頻率Fs并不一定準確；
  • 實際安裝也會影響中心頻率，尤其是用硅膠圈壓緊安裝的場景下影響十分顯著；
  • 建議咨詢霧化片供應商具體Fs參數；
  • 如有疑問，請聯系樂而信官方客服協助測試霧化片的Fs。

電壓調整

• 測試板默認電壓為22.5V。
• 可以通過調整R4，R5來實現電壓設定，計算公式為（單位V）：

VP=0.6*(1+R4/R5)

• 提示：
  • R4，R5需要選擇±1%的電阻；
  • R4不需要并濾波電容；
  • 如果VP電壓高于22.5V，需要考慮C1改為10uF/50V，但是這樣會導致成本上升。
  • VP最大設定值27V，超過這個電壓值可能燒毀芯片；
  • R9下拉電阻必須為100K，不可以變小。

電流調整

• 通過修改采樣電阻R3，可以調整霧化驅動電流。計算公式（單位mA）：

Is =100/R3

????????測試板上R3默認為2.7歐，也就是霧化驅動電流為37mA.

• 提示：R3最小為1歐，小于1歐會有燒毀芯片的風險。

電壓電流設定經驗

• 一般結構為硅膠圈壓緊安裝霧化片的，先設定電壓26.4V（R1=430K），而結構為用彈簧頂住霧化片的，選擇默認電壓22.5V。玩具類產品建議設定電壓21.5V（R1=348K）以保證低于24V安全電壓要求。
• 先設定電壓，再按照預期輸出功率反算電流值，設定R3；
• 測試霧化量。如霧化量偏小，先調高電流；如果調高電流效果不明顯，則進一步調高電壓；如霧化量偏大，則調低電流，但R3一般建議最大5歐，如果此時霧化量仍然偏大，則調低電壓。
• 注意：輸出功率（電壓*電流）不得大于2W且電流值不得大于100mA；
• 如果測試中霧化片發出滋滋聲，則調低電壓；
• 注意霧化片的一致性，建議至少測試10pcs，綜合后設定電壓和電流。
• 輸入功率：可以按照80-85%的效率來推算輸入功率。VP越高，效率越低。

開路和短路

測試板帶開路和短路保護和告警功能：

• 開機前，必須插上霧化片并按照霧化片規格書設定正確的中心頻率，否則測試板可能不會開機，具體表現為：短按按鍵后，LED1快閃2S；
• 霧化工作期間，如果檢測到開路或者短路，則LED1快閃2S后關機；
• 提示：
  • 短路告警的響應時間為15mS，開路告警的響應時間為100mS。
