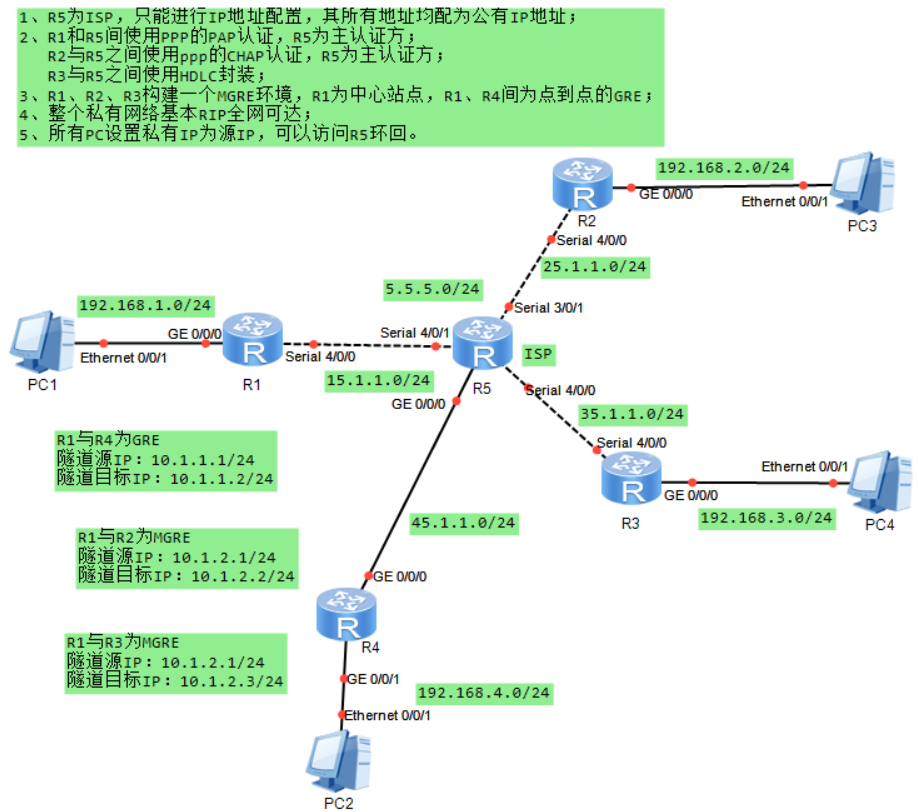

一、實驗要求及其拓撲圖:

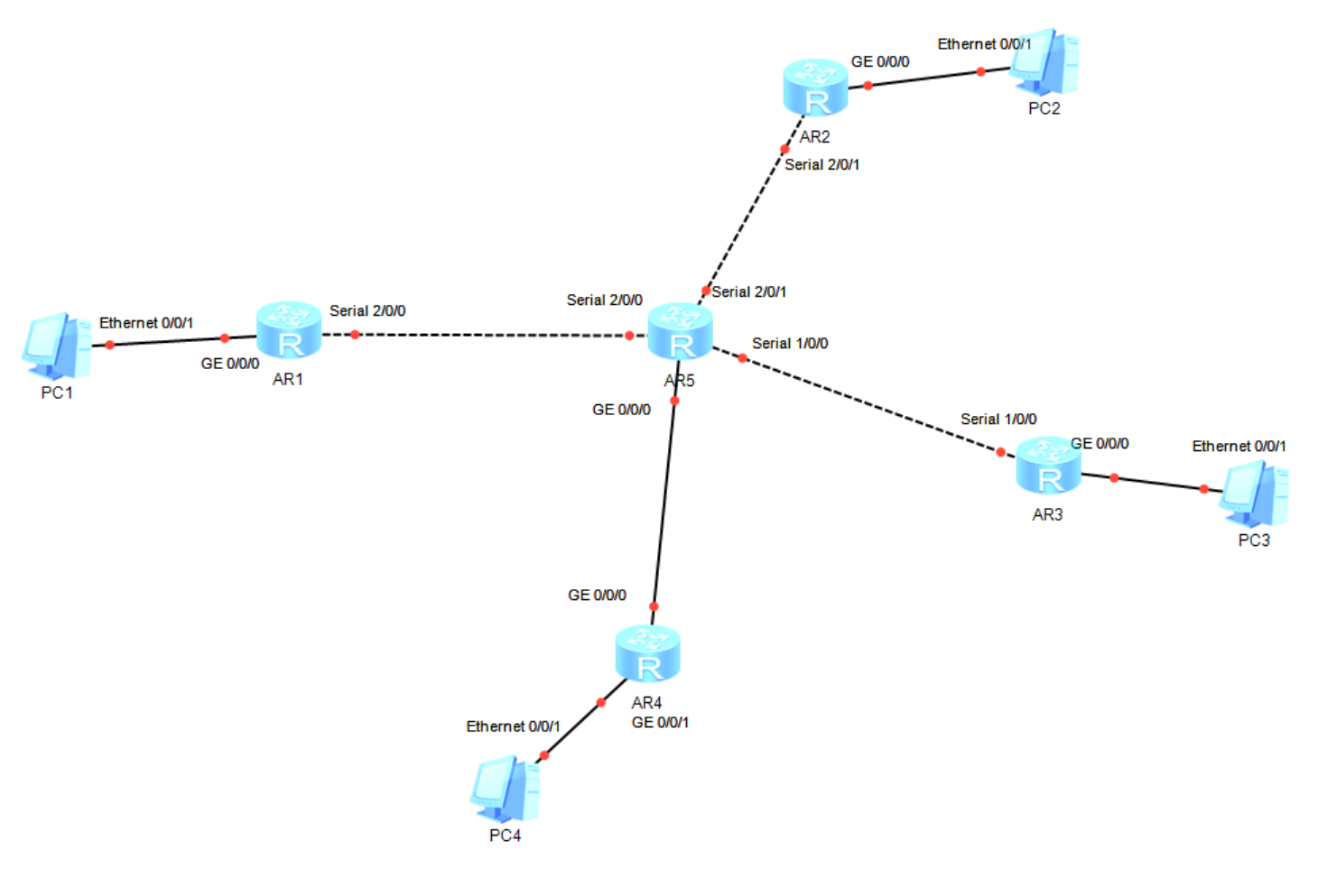

本次實驗拓撲圖:

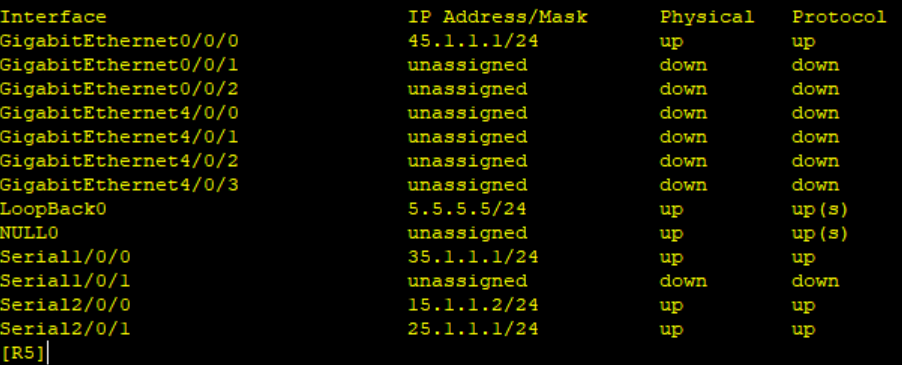

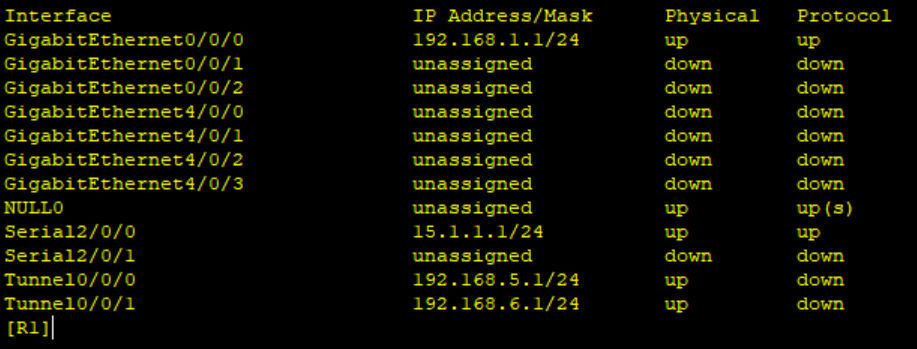

二、實驗IP地址劃分:
1. ? ?公網地址(R5 作為 ISP,使用公網地址):
? ? ? ? ?R1 與 R5 之間接口:15.1.1.0/24,R1 側為 15.1.1.1,R5 側為 15.1.1.2。
? ? ? ? ?R2 與 R5 之間接口:25.1.1.0/24,R2 側為 25.1.1.2,R5 側為 25.1.1.1。
? ? ? ? ?R3 與 R5 之間接口:35.1.1.0/24,R3 側為 35.1.1.2,R5 側為 35.1.1.1。
? ? ? ? ?R5 與 R4 之間接口:45.1.1.0/24,R5 側為 45.1.1.2,R4 側為 45.1.1.1。
2. ? ?私網地址:
? ? ? ? ?R1 連接 PC1 的接口:192.168.1.0/24,R1 側為 192.168.1.1,PC1 為 192.168.1.2。
? ? ? ? ?R2 連接 PC3 的接口:192.168.2.0/24,R2 側為 192.168.2.1,PC3 為 192.168.2.2。
? ? ? ? ?R3 連接 PC4 的接口:192.168.3.0/24,R3 側為 192.168.3.1,PC4 為 192.168.3.2。
? ? ? ? ?R4 連接 PC2 的接口:192.168.4.0/24,R4 側為 192.168.4.1,PC2 為 192.168.4.2。
3. ? ?GRE 隧道地址:
? ? ? ? ?R1 與 R4 的 GRE 隧道:源地址 15.1.1.1/24(R1),目標地址 45.1.1.2/24(R4)。
? ? ? ? ?Tunnel接口:192.168.5.1(R1),192.168.5.2(R2)
4. ? ?MGRE 隧道地址:
? ? ? ? ?R1 與 R2 的 MGRE 隧道:源地址 15.1.1.1/24(R1),目標地址 25.1.1.2/24(R2)。
? ? ? ? ?Tunnel接口:192.168.6.1(R1),192.168.6.2(R2)
? ? ? ? ?R1 與 R3 的 MGRE 隧道:源地址 15.1.1.1/24(R1),目標地址 35.1.1.2/24(R3)。
? ? ? ? ?Tunnel接口:192.168.6.1(R1),192.168.6.3(R2)
三、PPP認證部分:
1.R5與R1:
認證方:
[R5]aaa
[R5-aaa]local-user aaa password cipher aaa123
[R5-aaa]local-user aaa service-type ppp
[R5]int Serial 2/0/0 ??
[R5-Serial2/0/0]ppp authentication-mode pap
被認證方:
[R1]interface Serial 2/0/0
[R1-Serial2/0/0]ppp pap local-user aaa password cipher aaa123
[R1-Serial2/0/0]ppp authentication-mode pap
[R1-Serial2/0/0]undo shutdown
2.R5與R2:
認證方:
[R5]aaa
[R5-aaa]local-user bbb password cipher bbb123
[R5-aaa]local-user bbb service-type ppp
[R5]int Serial 2/0/1 ??
[R5-Serial2/0/1]ppp authentication-mode chap
被認證方:
[R2]interface Serial 2/0/1
[R2-Serial2/0/1]ppp pap local-user bbb password cipher bbb123
[R2-Serial2/0/1]ppp authentication-mode chap
[R2-Serial2/0/1]undo shutdown
3.R5與R3:
認證方:
[R5]aaa
[R5-aaa]local-user ccc password cipher ccc123
[R5-aaa]local-user ccc service-type ppp
[R5]int Serial 1/0/0 ??
[R5-Serial1/0/0]ppp authentication-mode chap
[R5-Serial1/0/0]link-protocol hdlc
被認證方:
[R3]interface Serial 1/0/0
[R3-Serial1/0/0]ppp pap local-user ccc password cipher ccc123
[R3-Serial1/0/0]ppp authentication-mode chap
[R3-Serial1/0/0]undo shutdown

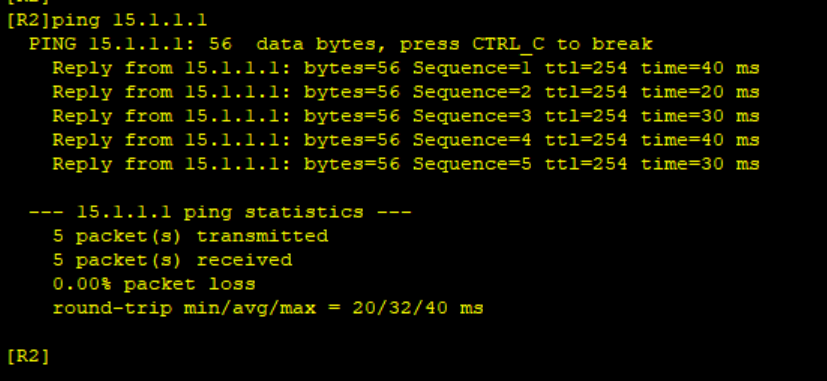

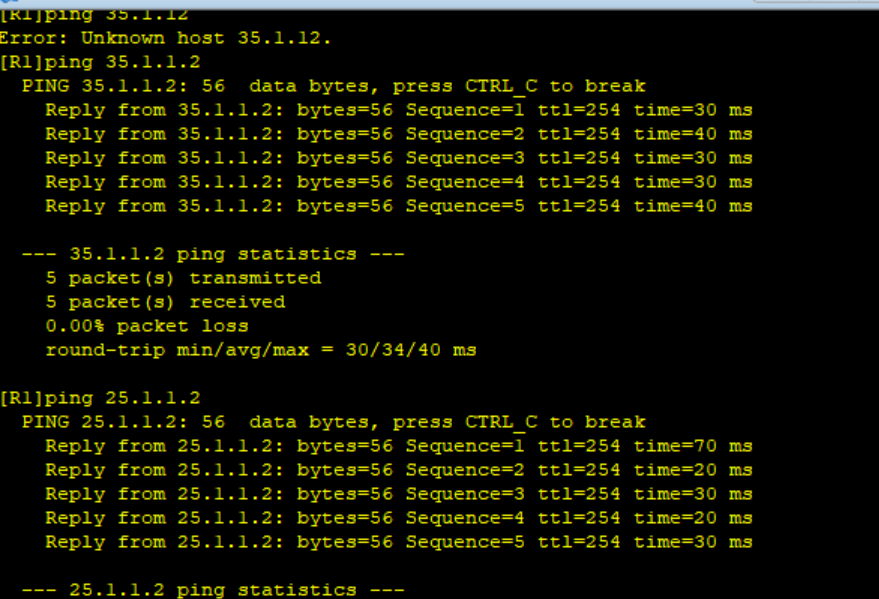

四、使用靜態路由使全網通:
[R1]ip route-static 0.0.0.0 0 15.1.1.2
[R2]ip route-static 0.0.0.0 0 25.1.1.1
[R3]ip route-static 0.0.0.0 0 35.1.1.1
[R4]ip route-static 0.0.0.0 0 45.1.1.1
五、GRE與MGRE配置:
1.R1與R4之間的GRE配置:
R1:

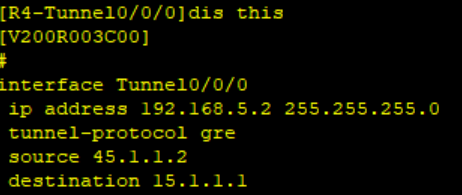

R4:
再配置靜態路由:目的為對端的私網網段,下一跳為對端的隧道地址
2.R1,R2,R3之間的MGRE配置:
[R1]int Tunnel 0/0/1
[R1-Tunnel0/0/1]ip add 192.168.6.1 24
[R1-Tunnel0/0/1]tunnel-protocol gre p2mp
[R1-Tunnel0/0/1]source 15.1.1.1
[R2]int Tunnel 0/0/1
[R2-Tunnel0/0/1]ip add 192.168.6.2 24
[R2-Tunnel0/0/1]tunnel-protocol gre p2mp
[R2-Tunnel0/0/1]source 25.1.1.2
[R3]int Tunnel 0/0/1
[R3-Tunnel0/0/1]ip add 192.168.6.3 24
[R3-Tunnel0/0/1]tunnel-protocol gre p2mp
[R3-Tunnel0/0/1]source 35.1.1.2
中心站點配置:
[R1-Tunnel0/0/1]nhrp network-id 100
分支站點配置:
[R2]int Tunnel 0/0/1
[R2-Tunnel0/0/1]nhrp network-id 100
[R2-Tunnel0/0/1]nhrp entry 192.168.6.1 15.1.1.1 register
[R3]int Tunnel 0/0/1
[R3-Tunnel0/0/1]nhrp network-id 100
[R3-Tunnel0/0/1]nhrp entry 192.168.6.1 15.1.1.1 register
配置好后使用指令dis nh peer all查看:
六、配置rip:
R1:
[R1]rip 1
[R1-rip-1]undo summary
[R1-rip-1]version 2?
[R1-rip-1]network 192.168.1.0
[R1-rip-1]network 192.168.5.0
[R1-rip-1]network 192.168.6.0
R2:
[R2]rip 1
[R2-rip-1]undo summary
[R2-rip-1]version 2
[R2-rip-1]network 192.168.2.0
[R2-rip-1]network 192.168.6.0
R3:
[R3]rip 1
[R3-rip-1]undo summary
[R3-rip-1]version 2
[R3-rip-1]network 192.168.3.0
[R3-rip-1]network 192.168.6.0
R4:
[R4]rip 1
[R4-rip-1]undo summary
[R4-rip-1]version 2
[R4-rip-1]network 192.168.4.0
[R4-rip-1]network 192.168.5.0
?

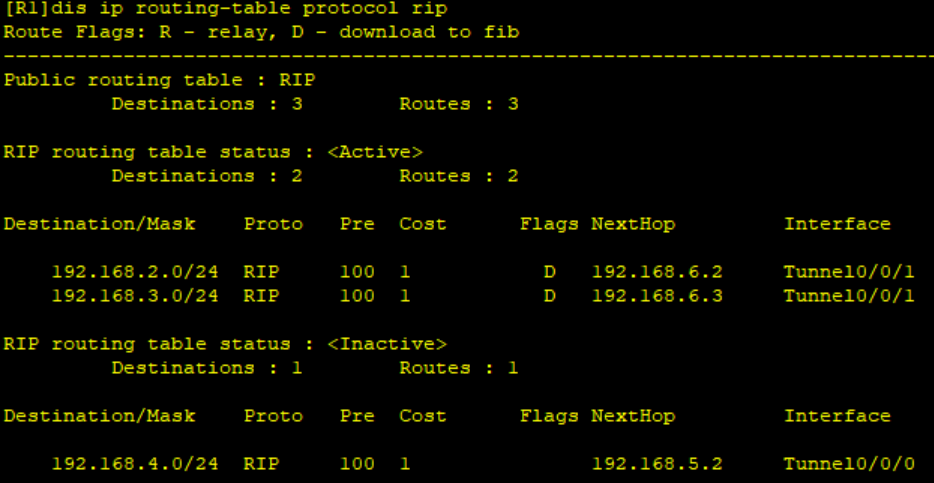

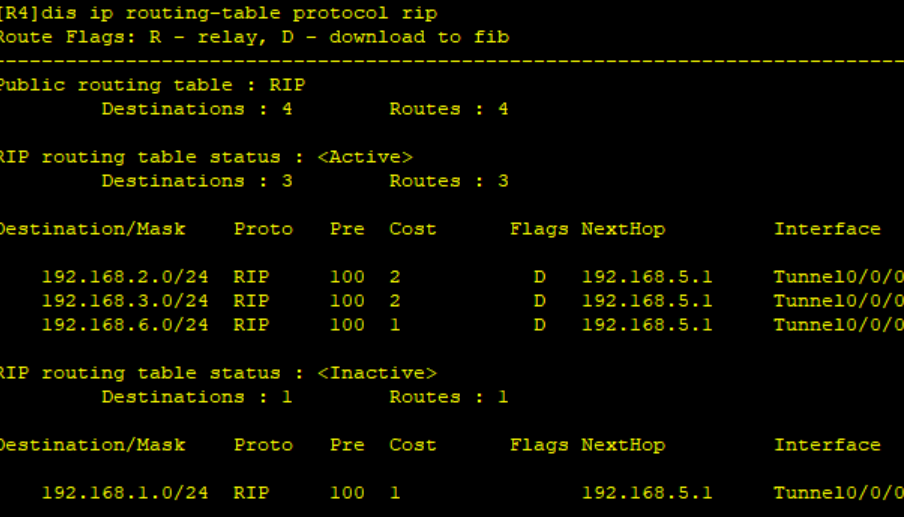

使用命令dis ip routing-table p rip查看:
七、使用ping命令檢查VPN是否搭建成功:

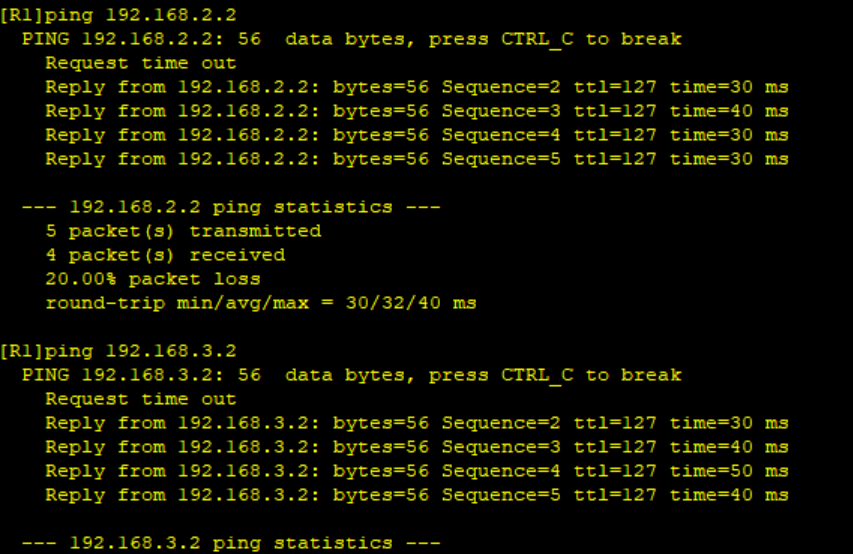

1.使用R1 ping R2與R3的連接PC端:
可以ping通

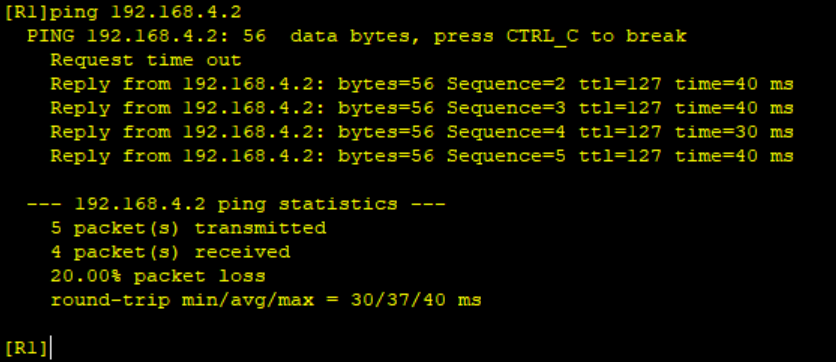

2.使用R1去 ping R4連接的PC端:
可以ping通,VPN搭建成功。

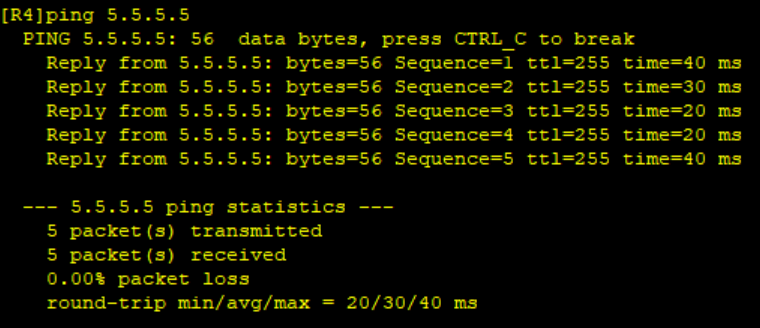

八、所有路由器可以訪問R5的環回:
所有ip route-static 5.5.5.0 24 +其他的路由器的出接口:
