RA2T1系列微控制器基于64MHz Arm?Cortex?-M23內核設計，專為單電機控制應用而優化。RA2T1集成PWM定時器，以及配備3個采樣保持電路的A/D轉換器等先進的模擬功能，適用于電動工具，風扇和家用電器等高效的低端電機控制方案。RA2T1支持1.6V至5.5V的寬工作范圍，并采用小型的24引腳QFN封裝，滿足緊湊經濟型設計需求。

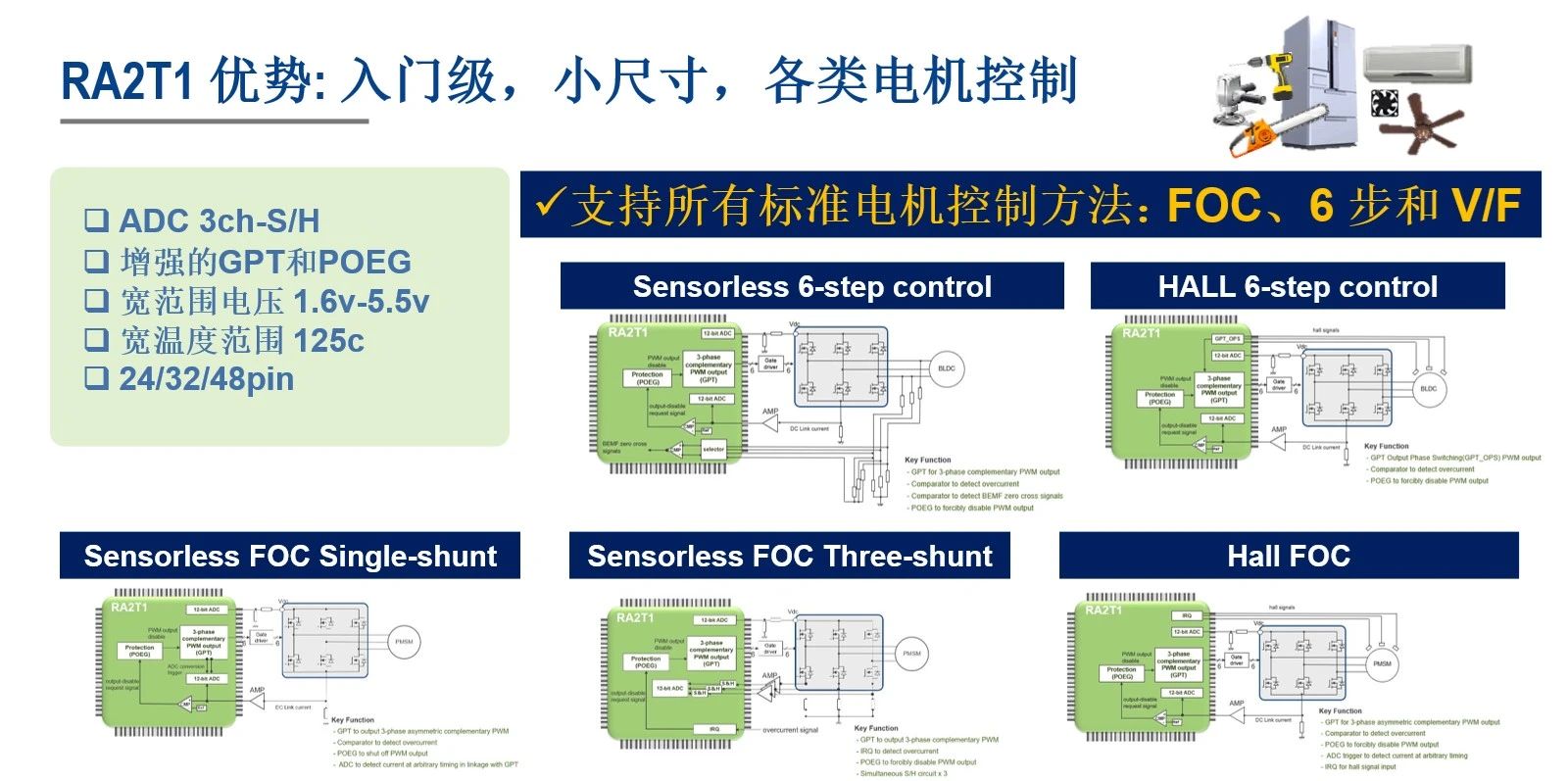

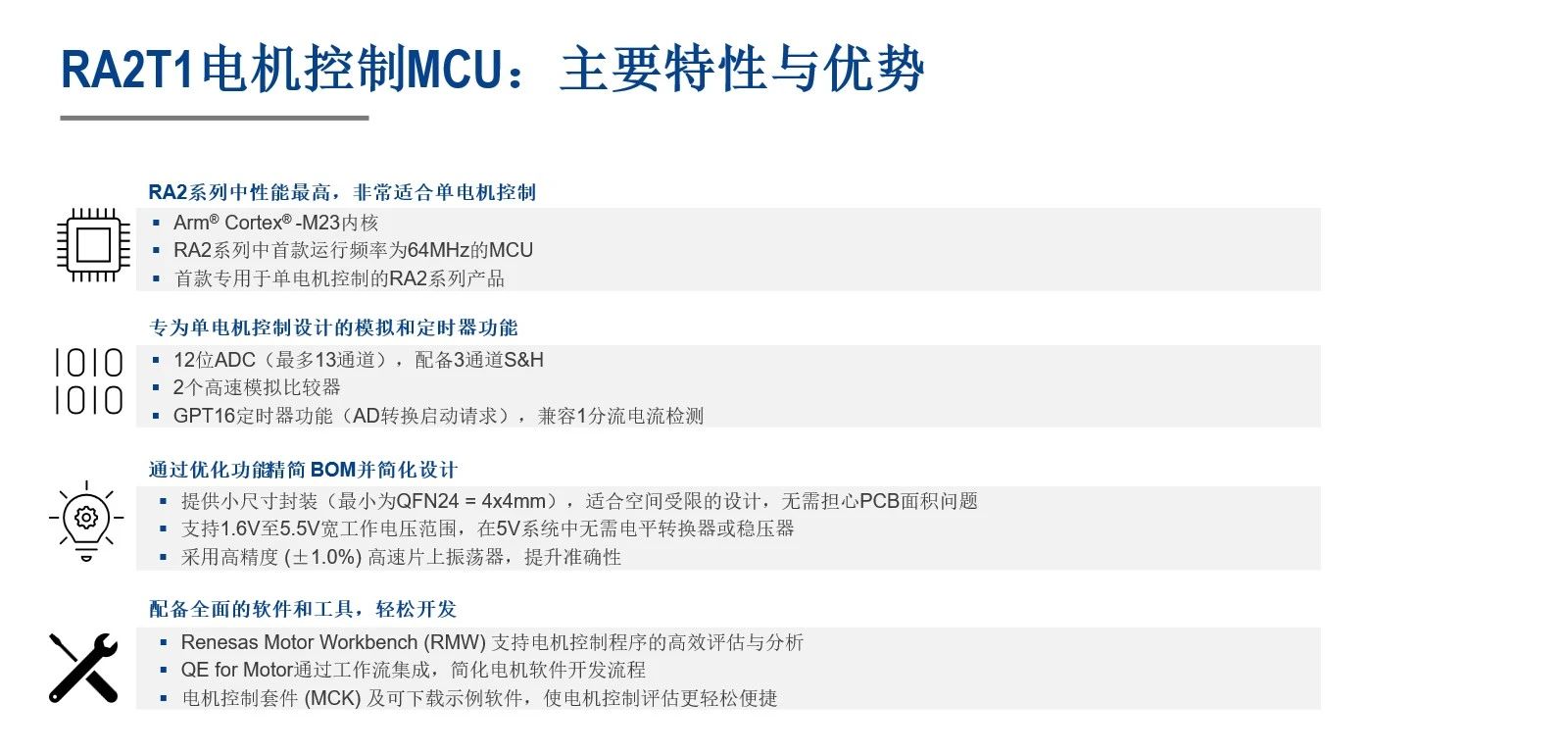

RA2T1主要優勢
?

?

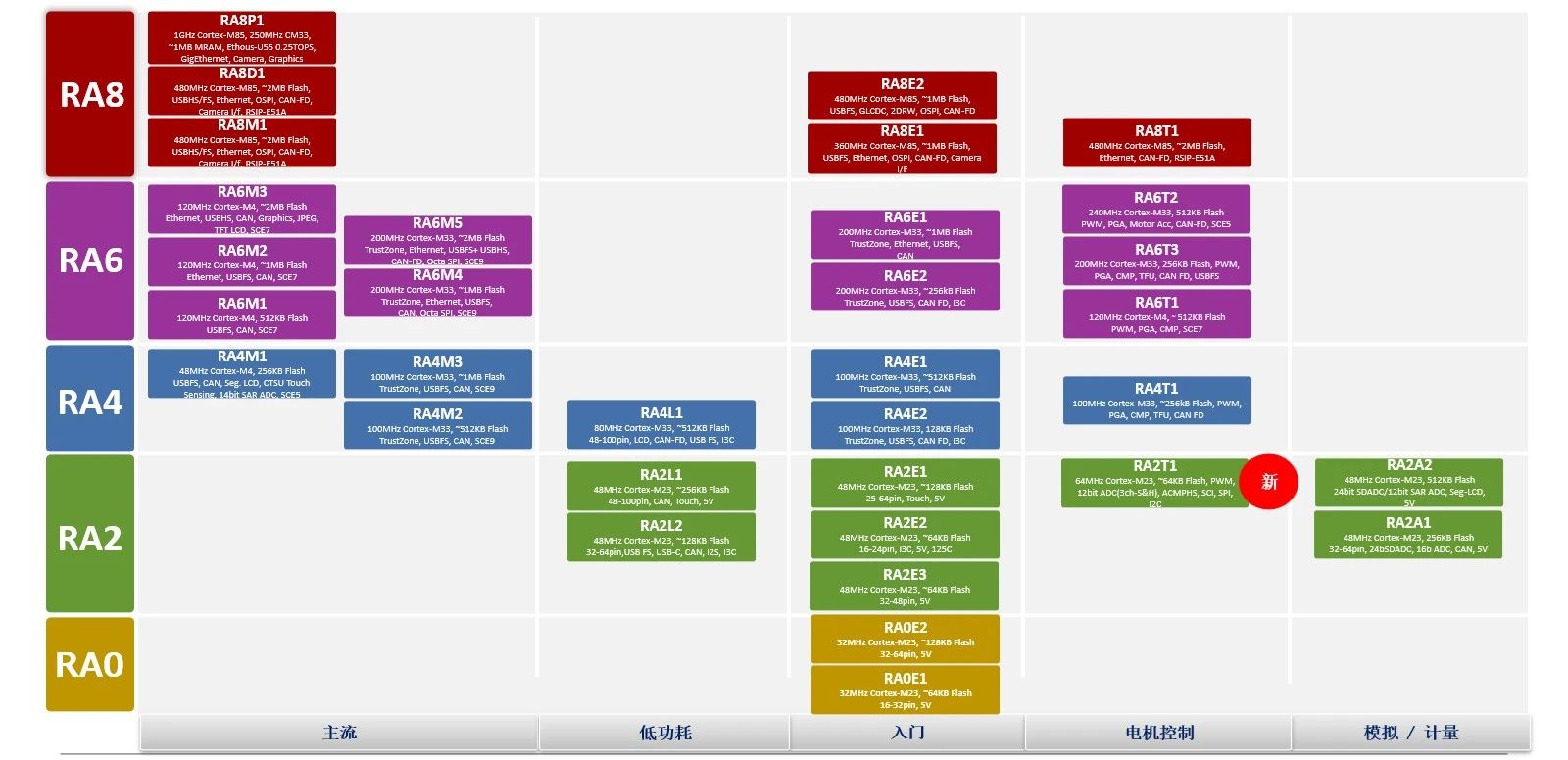

RA產品陣容及RA2T1定位
?

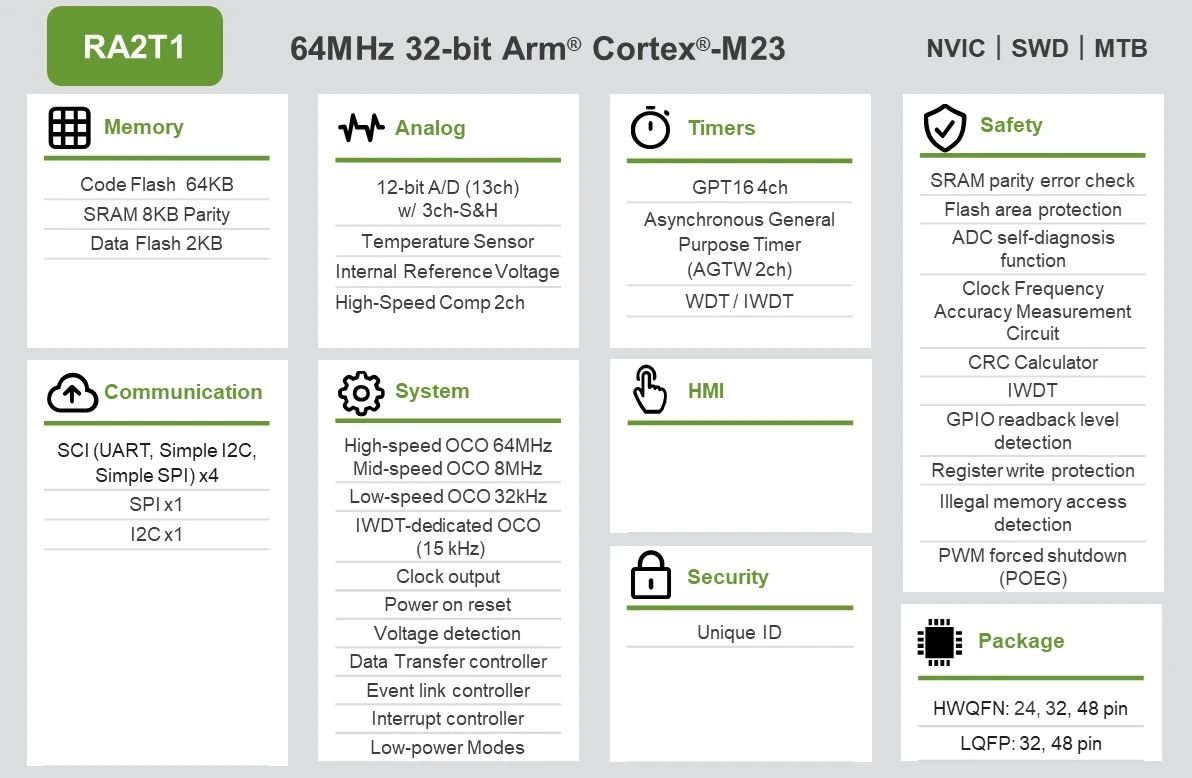

RA2T1框圖
?

主要特征
? ? 64MHz ? ? ?Arm Cortex-M23內核
? ? 64KB閃存和8KB SRAM? 2KB數據閃存（支持類似EEPROM數據存儲）
? ? 采用LQFP和HWQFN封裝，可從24引腳擴展至48引腳? PWM定時器
? ? 12位A/D轉換器（配備3個采樣保持電路）
? ? 高速比較器? SCI（UART、簡易SPI、簡易I2C）、SPI、I2C

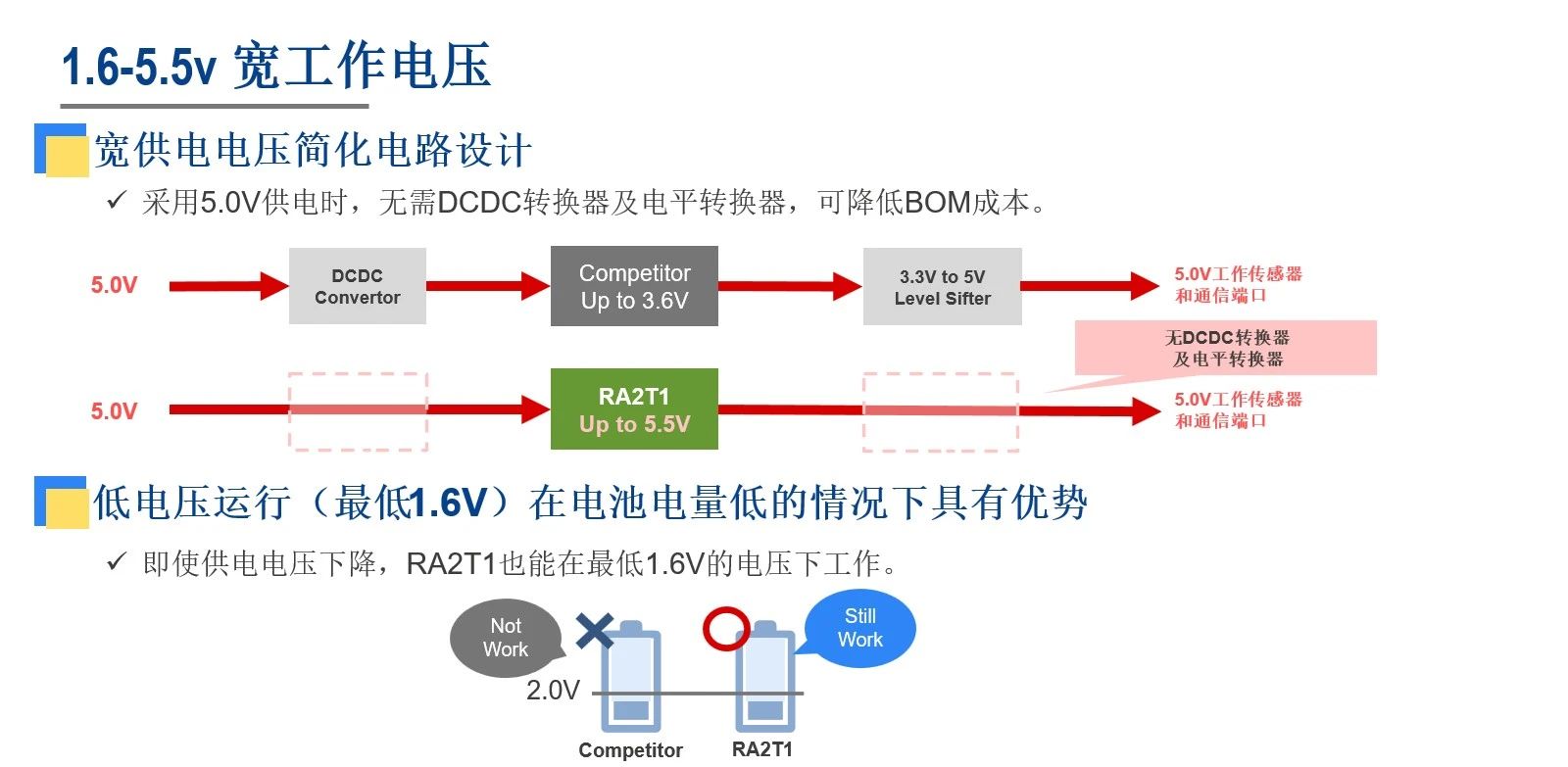

? ? 1.6V至5.5V的寬電壓范圍? -40至125°C的寬工作溫度范圍

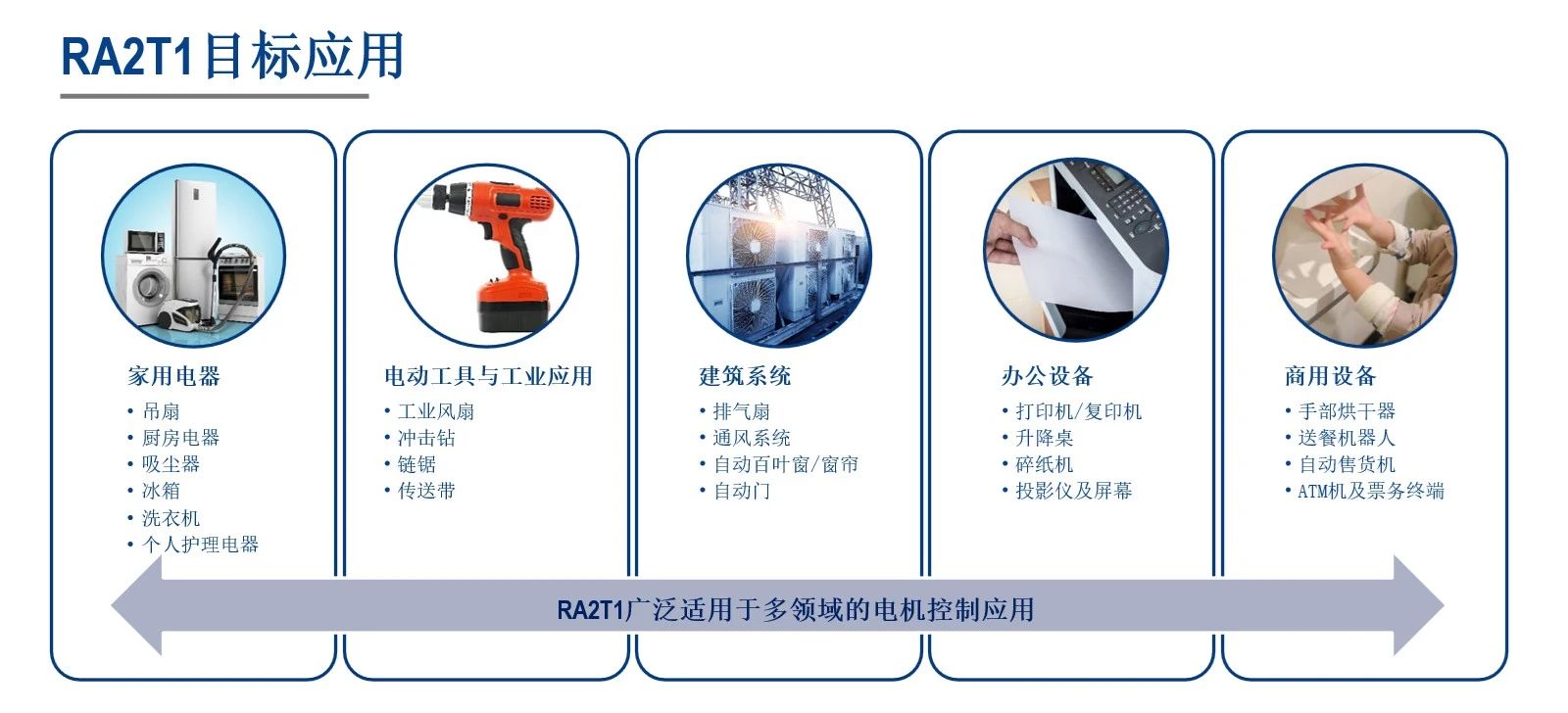

主要應用
?

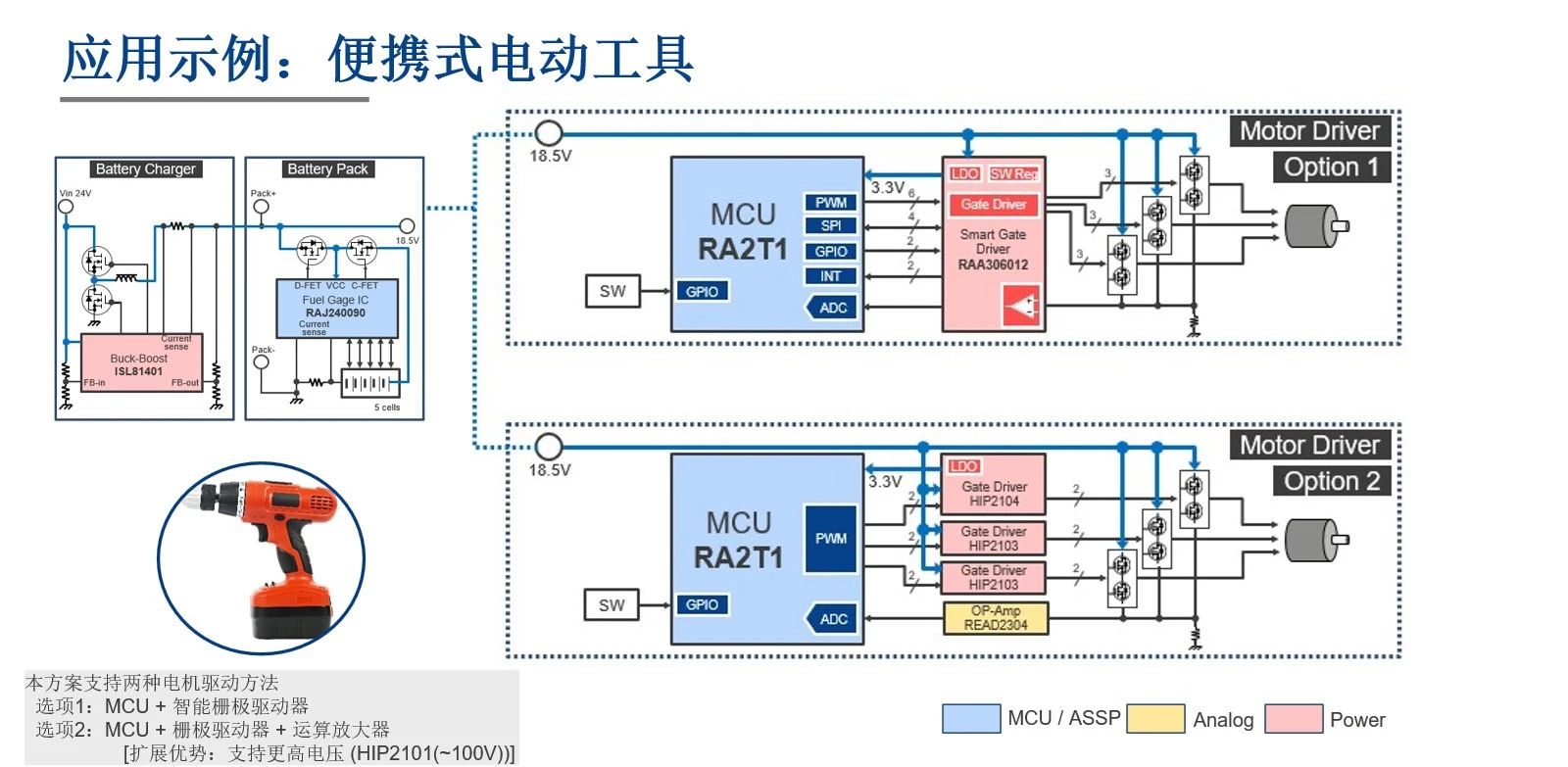

典型應用
?

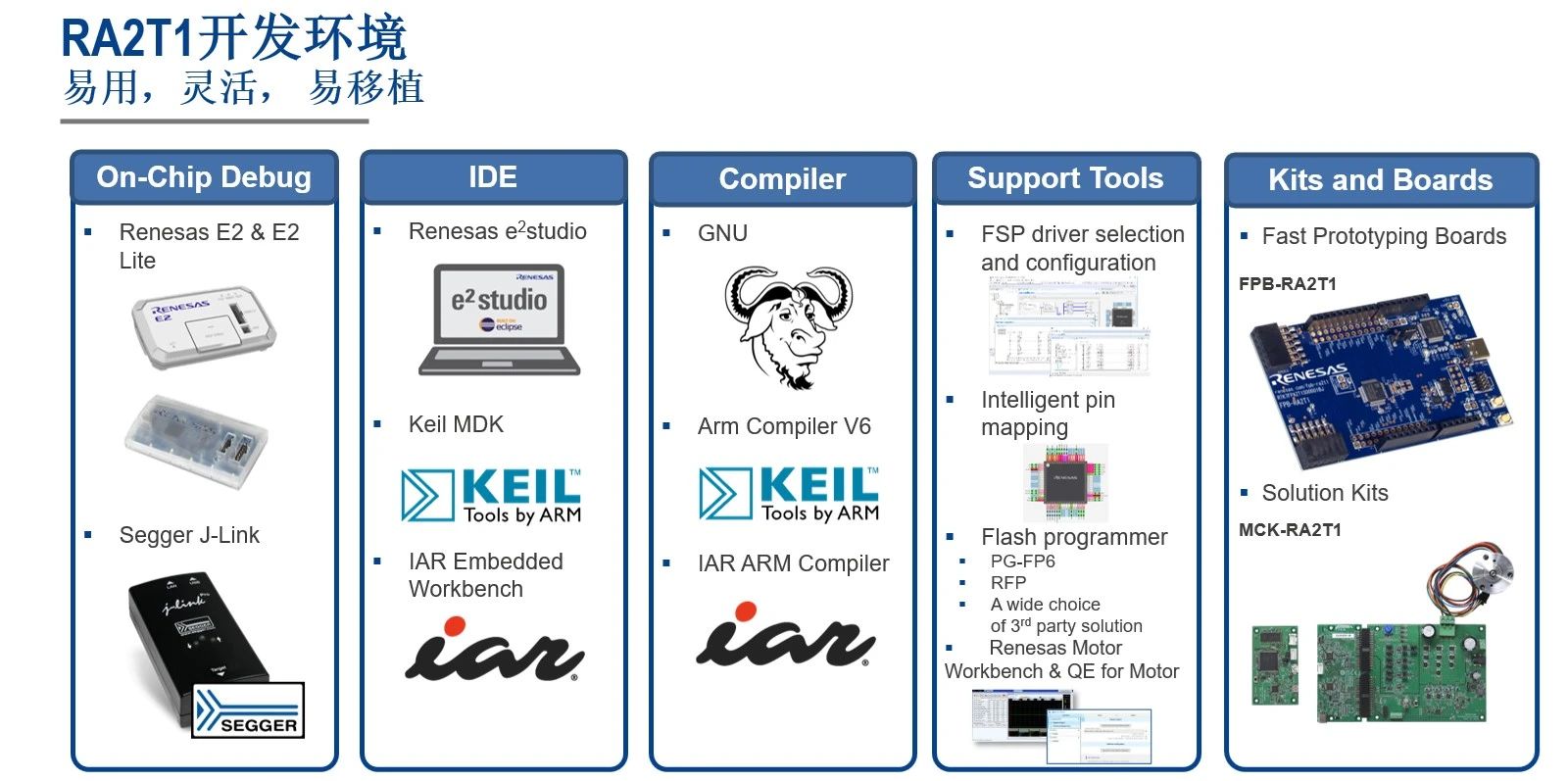

RA2T1開發生態系統
? ? 靈活的軟件包（FSP），包括HAL驅動程序
? ? 與Arm?生態系統合作伙伴合作
? ? 支持瑞薩電子原創開發工具（e2studio、E2/ E2 Lite）
? ? RA2T1 FPB快速原型開發板? RA2T1 MCK電機控制開發套件
? ? RA2T1電機控制解決方案1
?

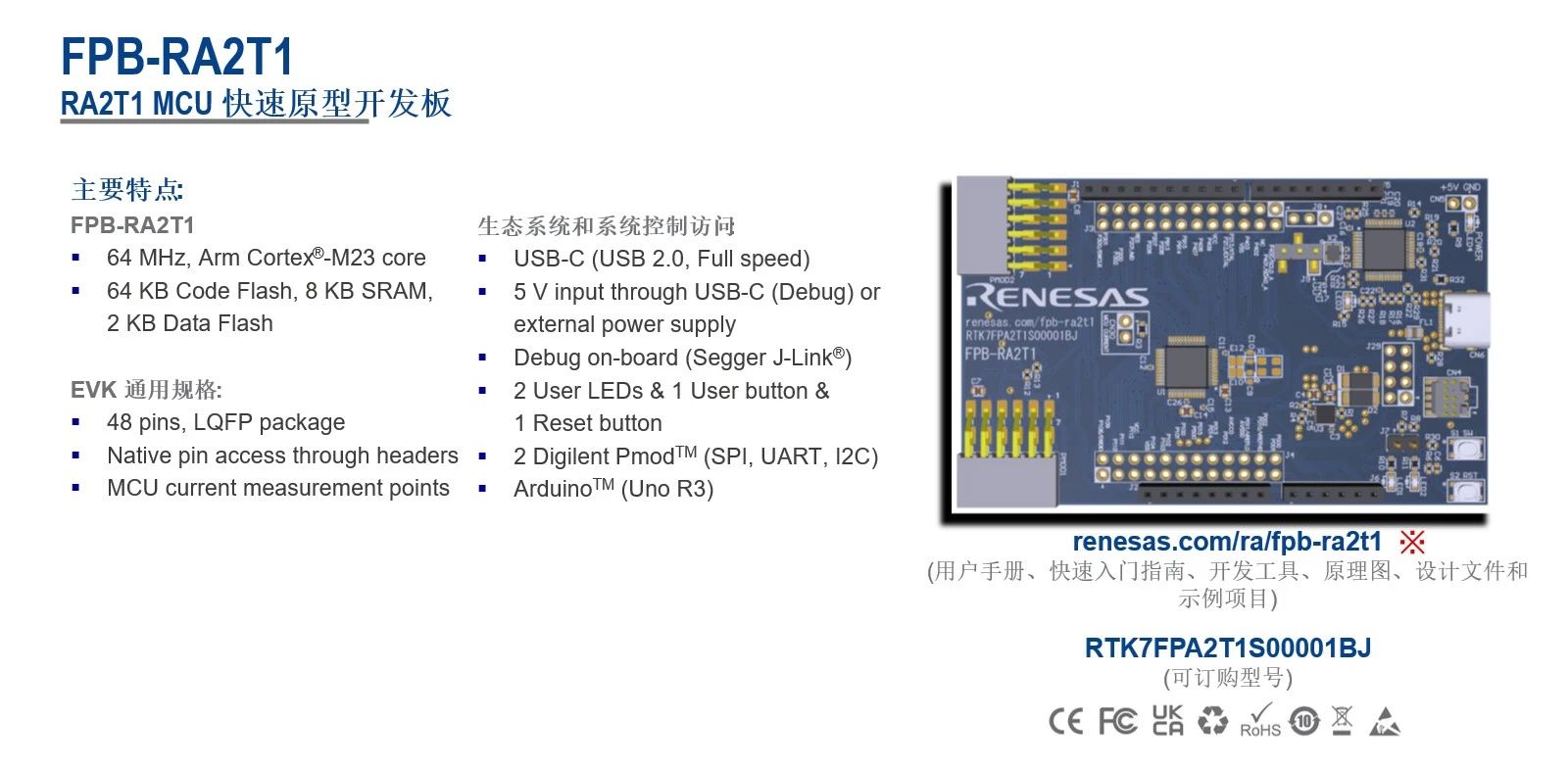

RA2T1FPB快速原型開發板
RA2T1快速原型開發板配備RA2T1 MCU，是專門用于RA2T1 MCU各種應用原型開發的評估板。它具有內置的SEGGER J-Link?仿真器電路，允許您編寫和調試程序，而無需額外的工具。此外，標配Arduino Uno?和Pmod?接口，并可通過通孔連接微控制器的所有引腳，具有很高的可擴展性。提供示例軟件，用于演示RA2T1 MCU的功能，以及將RA2T1快速原型開發板與各種無線或傳感器模塊連接。
?

更多了解RA2T1 FPB板使用

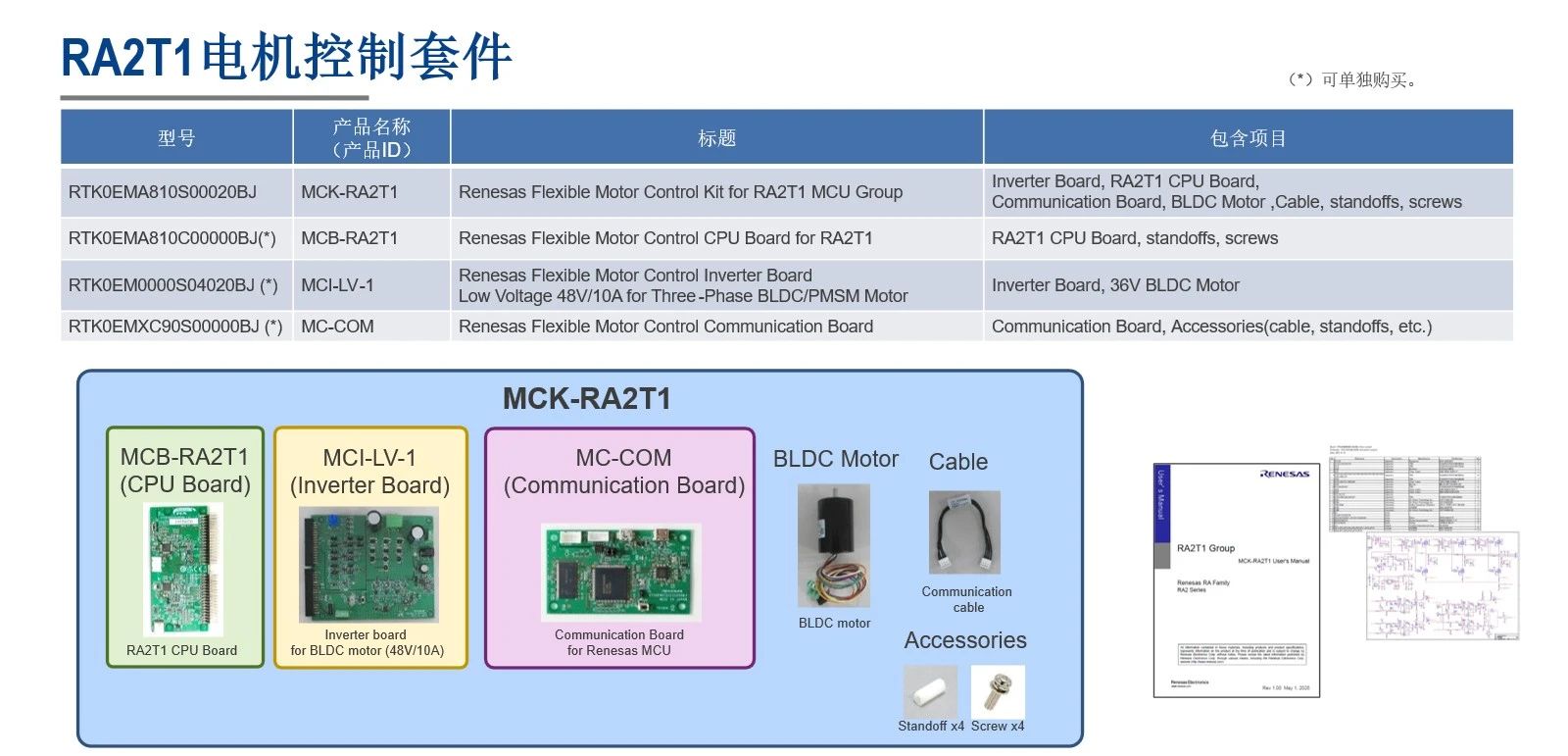

RA2T1MCK電機控制開發套件
MCK-RA2T1是一款便于評估使用永磁同步電機（無刷直流電機）的電機控制的開發套件。通過使用本產品以及可從網站下載的樣例程序和QE for Motor，即刻開始使用RA2T1進行電機控制評估。
?

更多了解RA2T1 MCK板使用

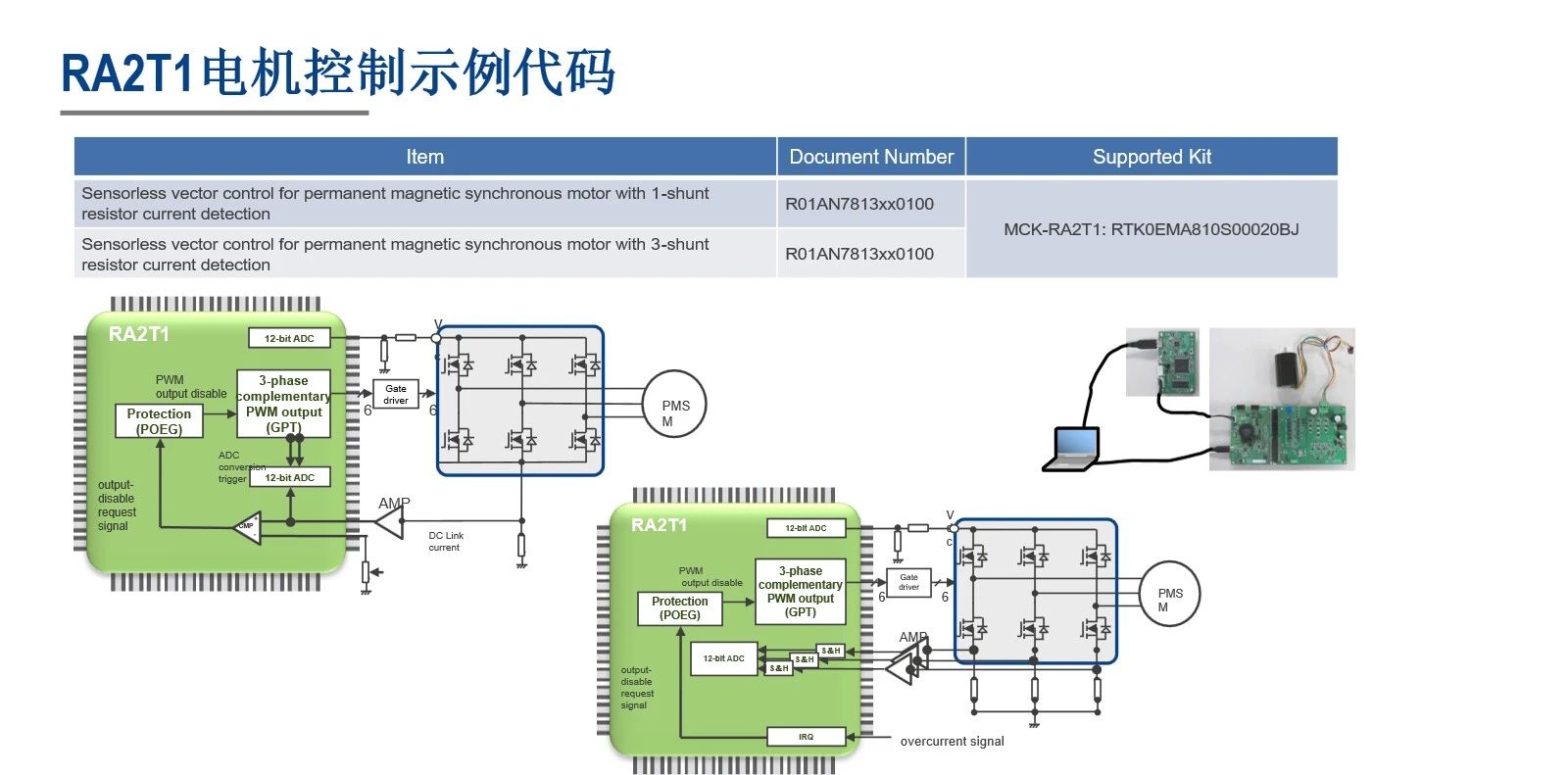

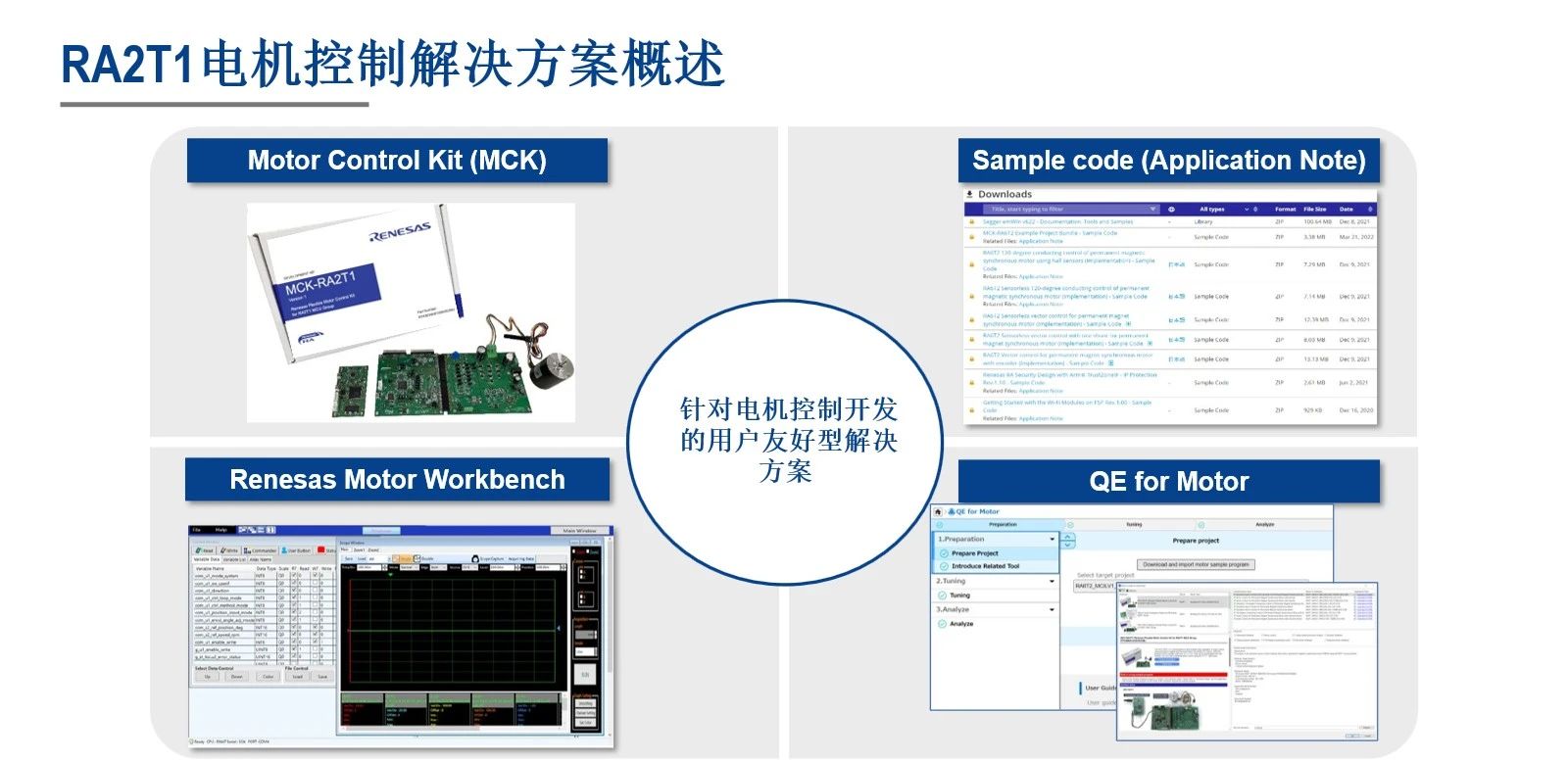

RA2T1電機控制解決方案

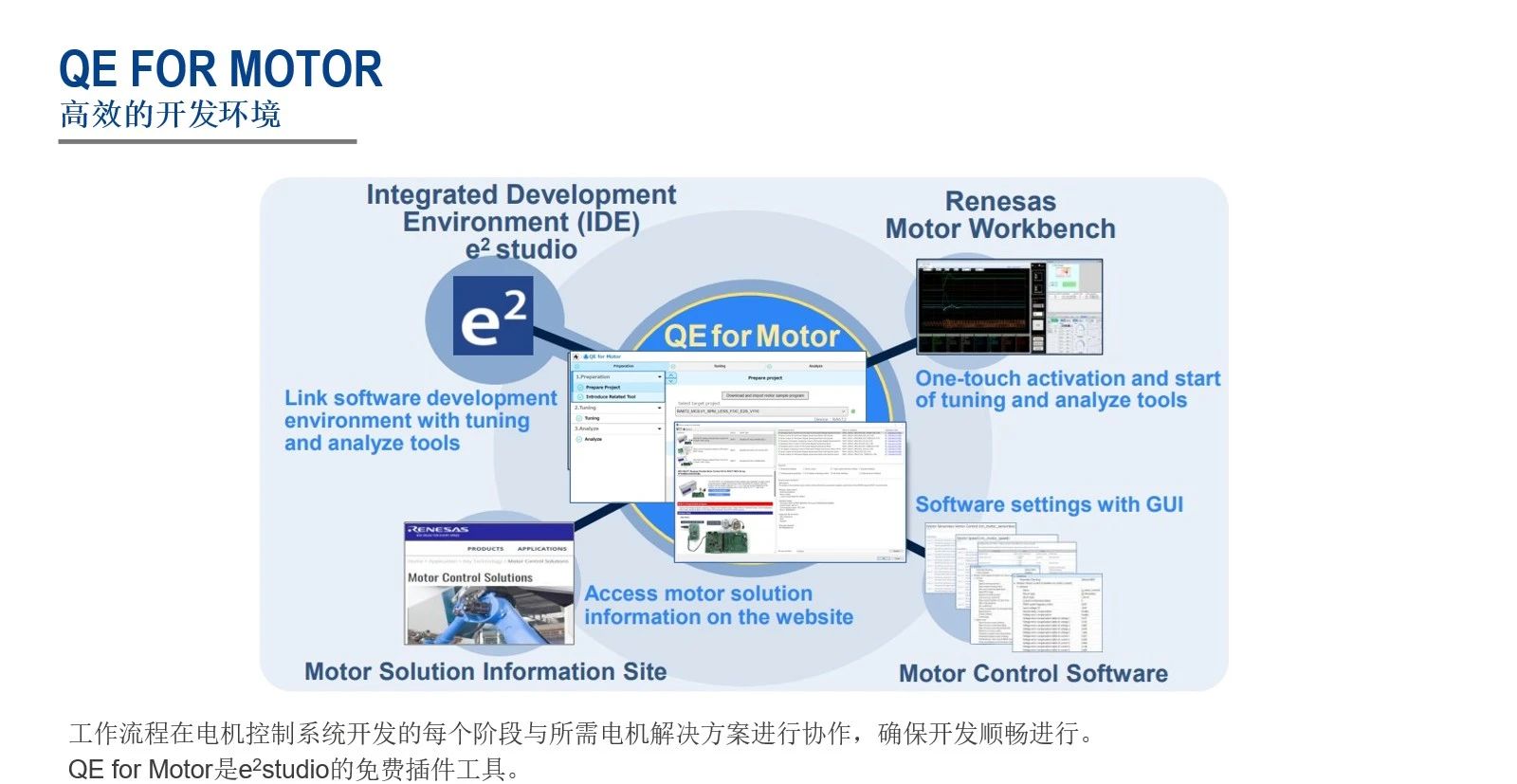

與RA-T系列一樣，RA2T1電機控制解決方案將提供MCK，Renesas Motor Workbench和QE for Motor等工具以及示例代碼。這有助于客戶高效地開發電機控制應用。
?

?

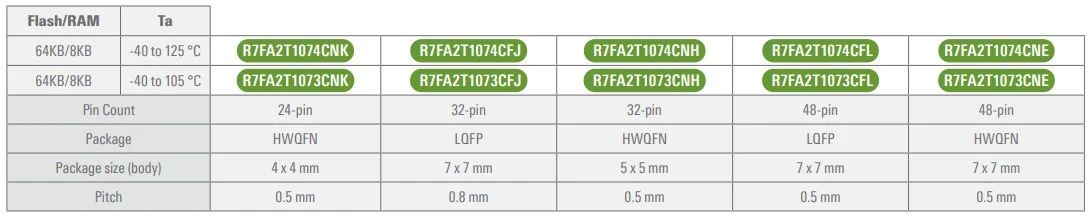

RA2T1產品封裝陣容
?

解鎖更多RA2T1性能
