LabVIEW?中?STL?模型的導入與?3D?場景顯示，基于示例代碼邏輯，結合格式兼容性、功能實現步驟及多樣化顯示方式，適用于三維可視化溫控、機械零件模擬等場景。

1示例代碼

NI?社區案例?“Add?an?STL?file?to?3D?scene?using?LabVIEW”?提供了經典實現方案，核心是通過?“Load?STL?Geometry”?VI?加載模型，具體細節如下：

• 適用?LabVIEW?版本：2014?及以上（需兼容?3D?Picture?控件功能，2014?版對?3D?場景對象管理做了優化，替換了舊版?8.6?的?“SceneObjectSet?Geometry”?調用節點，改用?“SceneObjectSet?Drawable”?方法添加模型）；

• 附件資源：案例包含?4?個關鍵文件?——hemisphere.SLDPRT（SolidWorks?源文件，用于生成?STL）、hemisphere.STL（ASCII?格式模型文件）、STL_viewer.vi（基礎顯示?VI）、STL_viewer?2014?NIVerified.vi（NI?驗證版?VI，穩定性更高）；

• 核心限制：“Load?STL?Geometry”?VI?僅支持ASCII?格式?STL，而?SolidWorks、Creo?等?CAD?軟件默認導出二進制?STL（體積更小、加載更快），需先通過開源工具（如?Meshlab）將二進制?STL?轉為?ASCII?格式，且轉換后需確保文件編碼為UTF-8?無?BOM（避免?LabVIEW?讀取時出現亂碼或格式錯誤）。

2.?模型導入步驟（標準流程）

1. 格式轉換：用?Meshlab?打開二進制?STL→點擊?“Filter”→“IO”→“Save?as”→選擇?“STL?Files?(.stl)”→在保存設置中勾選?“ASCII”→確認編碼為?UTF-8?無?BOM；

2. 文件準備：將轉換后的?ASCII?STL?文件與?“STL_viewer.vi”?放在同一目錄（避免路徑錯誤導致加載失敗）；

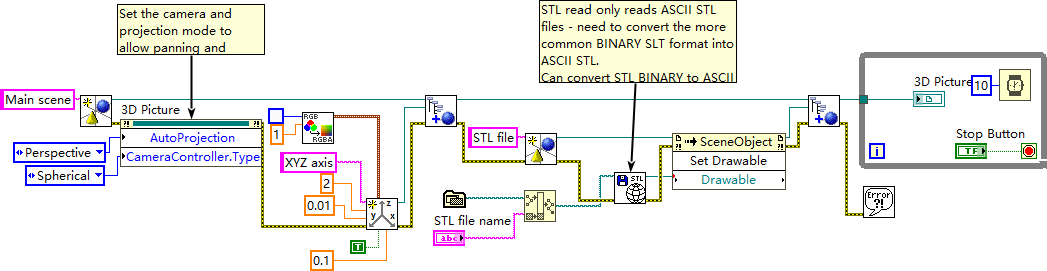

3. VI?運行：打開?“STL_viewer.vi”，程序通過?“Load?STL?Geometry”?VI?讀取?STL?文件的三角面片數據，再通過?“3D?Picture”?控件的?“SceneObjectSet?Drawable”?方法將模型添加到?3D?場景，最終在前面板顯示模型。

LabVIEW?中?3D?場景顯示?STL?模型方式

不同顯示方式對應不同功能需求，以下從實現工具、特點、適用場景三方面對比說明：

1.?基于?“3D?Picture”?控件?+“Load?STL?Geometry”?VI（基礎通用型）

• 實現工具：LabVIEW?原生?“3D?Picture”?控件（位于?“前面板控件→圖形→3D?Picture”）+“Load?STL?Geometry”?VI（需從?NI?社區下載或通過?“工具→附加軟件”?安裝?3D?相關工具包）；

• 核心特點：

• • 優勢：無需額外付費工具包，兼容性強（支持?LabVIEW?2014?及以上所有版本），可實現模型的基礎顯示（旋轉、縮放、平移），且能與溫度、壓力等數據聯動（如通過?“Color?Map”?屬性給模型貼色）；

  • 局限：僅支持?ASCII?STL，加載二進制?STL?需提前轉換；不支持復雜模型的拓撲關系編輯（如拆分零件、修改面片）；

• 適用場景：簡單三維可視化需求，如泵輪檢測系統中顯示零件模型、溫控系統中展示溫度分區色圖（如前序采購需求中的?“50?路溫度對應模型分區”）。

2.?基于?NI?Vision?3D?工具包（高精度分析型）

• 實現工具：NI?Vision?3D?工具包（需單獨購買，集成于?LabVIEW?Vision?模塊），核心?VI?包括?“IMAQ?3D?Import?Model”“IMAQ?3D?Render?Model”；

• 核心特點：

• • 優勢：支持?ASCII?/?二進制?STL、STP、IGES?等多格式（無需轉換二進制?STL），能解析模型的幾何精度參數（如面片面積、頂點坐標），可疊加?3D?測量功能（如距離、角度測量），抗鋸齒渲染效果更好（模型顯示更清晰）；

  • 局限：需額外購買?Vision?3D?授權，開發成本較高；對計算機硬件配置要求略高（需獨立顯卡支持復雜模型渲染）；

• 適用場景：高精度三維分析場景，如機械零件的尺寸檢測可視化（需在模型上標注測量點坐標）、復雜裝配體的干涉檢查（如泵輪與軸套的裝配間隙模擬）。

3.?基于?LabVIEW?與?SolidWorks?聯動（復雜裝配體型）

• 實現工具：LabVIEW+SolidWorks+“SolidWorks?to?LabVIEW”?聯動插件（如?NI?提供的?“SolidWorks-LabVIEW?Connector”?或第三方插件）；

• 核心特點：

• • 優勢：直接導入?SolidWorks?的?PRT?裝配體文件（無需轉換為?STL），可保留模型的父子級關系（如機械臂的關節聯動），支持模型的動態運動模擬（如通過?LabVIEW?控制?SolidWorks?模型的旋轉角度、平移距離）；

  • 局限：依賴?SolidWorks?軟件環境（需在運行?VI?的電腦上安裝?SolidWorks），聯動時存在一定延遲（不適合實時性要求極高的場景，如毫秒級刷新的溫控顯示）；

• 適用場景：復雜裝配體的動態可視化，如生產線中多零件協同運動的模擬（如泵輪與傳動機構的聯動顯示）、機器人抓取零件的路徑演示。

常見問題

STL?加載失敗：若提示?“文件格式錯誤”，優先檢查?STL?是否為?ASCII?格式?+?UTF-8?無?BOM?編碼；若提示?“路徑不存在”，確保?STL?文件與?VI?在同一目錄，或在?VI?中用?“File?Dialog”?控件讓用戶手動選擇文件路徑；

1. 模型顯示模糊：在?“3D?Picture”?控件的屬性中，將?“Anti-Aliasing”（抗鋸齒）設置為?“High”，同時降低模型的面片數量（用?Meshlab?簡化模型，避免面片過多導致渲染卡頓）；

2. 數據聯動延遲：若需實時更新模型色圖（如溫控系統中每秒刷新溫度色），將?“3D?Picture”?控件的?“Update?Interval”?設置為≤0.5s，且用?“TDMS”?格式存儲數據（減少數據讀取耗時）。
