一、Netty邏輯架構【上】

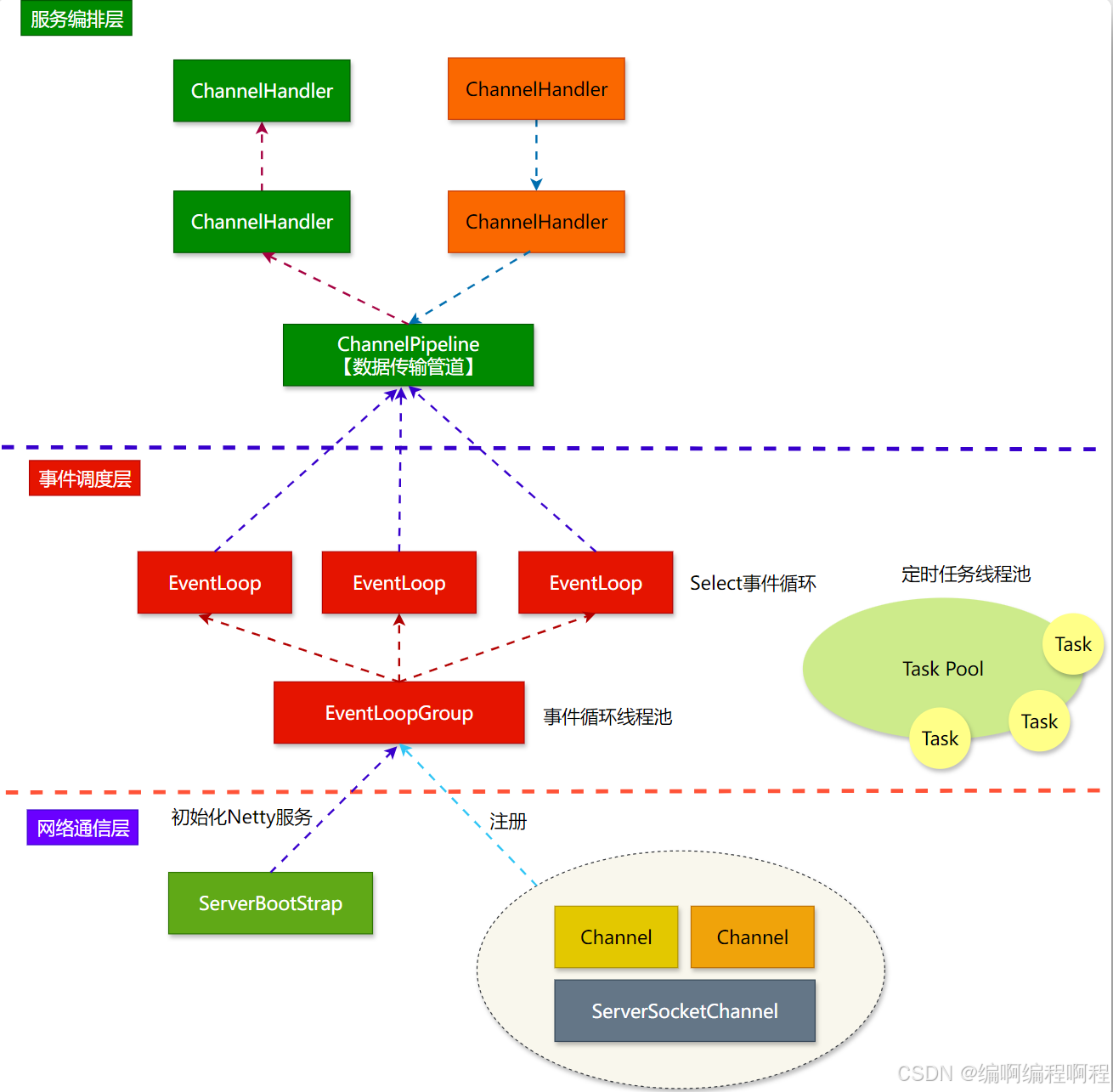

Netty 的邏輯處理架構為典型網絡分層架構設計:

• 網絡通信層
• 事件調度層
• 服務編排層

1.1 網絡通信層

網絡通信層的職責是執行網絡 I/O 的操作。它支持多種網絡協議和 I/O 模型的連接操作。當網絡數據讀取到內核緩沖區后，會觸發各種網絡事件，這些網絡事件會分發給事件調度層進行處理。

網絡通信層的核心組件包含BootStrap、ServerBootStrap、Channel三個組件

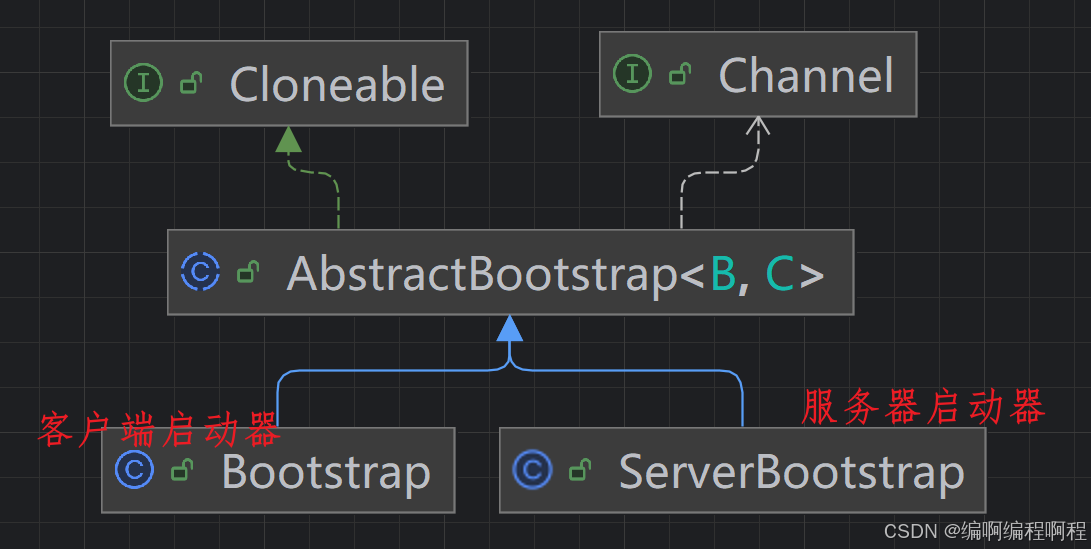

1.1.1 BootStrap & ServerBootStrap

Bootstrap 是引導的意思，它主要負責整個 Netty 程序的啟動、初始化、服務器連接等過程，它相當于一條主線，串聯了 Netty 的其他核心組件。

• 用于客戶端引導的 Bootstrap
• 用于服務端引導的 ServerBootStrap

在 Netty 中，所有網絡應用的啟動都是通過 Bootstrap（客戶端）或 ServerBootstrap（服務端）來完成的。它們是工廠類和配置容器的結合體，負責創建、配置并最終啟動 Channel。

• Bootstrap： 用于客戶端。它只需要一個 EventLoopGroup，因為它只需要創建一個單獨的 Channel 來與遠程服務器進行通信。
• ServerBootstrap： 用于服務端。它需要兩個 EventLoopGroup（通常如此），一個通常被稱為 “Boss”，負責接收傳入的連接；另一個被稱為 “Worker”，負責處理已被接受的連接的流量。

類名	用途	對應場景
Bootstrap	用于啟動 Netty 客戶端	發起 TCP 連接（如 HTTP 客戶端、RPC 調用方）
ServerBootstrap	用于啟動 Netty 服務端	監聽端口，接收客戶端連接（如 Web 服務器、RPC 服務提供方）

? 本質：它們是 Netty 的“啟動器”，封裝了復雜的 NIO 套接字創建、線程模型配置、Channel 初始化等流程，提供流暢式 API（Fluent API），極大簡化了網絡編程。

1. ?核心方法鏈與配置

兩者都通過流暢的鏈式調用（Fluent API）進行配置，核心方法包括：

• .group(): 設置 EventLoopGroup。
• .channel(): 指定要實例化的 Channel 類（如 NioSocketChannel, NioServerSocketChannel）。
• .handler(): 為 Bootstrap 或 ServerBootstrap 本身的 Channel 設置一個 ChannelHandler。
• .childHandler(): (ServerBootstrap 特有) 為 ServerBootstrap 接收的 子 Channel（即代表客戶端連接的 SocketChannel）設置 ChannelHandler。
• .option(): 為 Bootstrap 或 ServerBootstrap 本身的 Channel 設置底層 TCP 參數。
• .childOption(): (ServerBootstrap 特有) 為 ServerBootstrap 接收的 子 Channel 設置底層 TCP 參數。

2. ? 架構與流程

• ServerBootstrap 和 Bootstrap 的啟動流程及其核心組件關系：

3. ? 底層實現與原理分析

啟動過程分析: ServerBootstrap.bind() 為例，其底層過程非常精妙

• 創建和初始化Channel

  • 通過反射調用 channelFactory.newChannel() 創建 NioServerSocketChannel 實例。
  • 調用 init(channel) 方法初始化該 Channel。這是最關鍵的一步：
    • 將 .option() 設置的參數應用到 Channel 的 config 上。
    • 將 .handler() 設置的 ChannelHandler 添加到 Channel 的 Pipeline 中。
    • 在 Pipeline 的尾部自動添加一個 ServerBootstrapAcceptor。這個 Handler 是 Netty 內部的“連接接收器”

• 注冊到 EventLoop

  • 將初始化好的 NioServerSocketChannel 異步地注冊到 BossGroup 中的一個 EventLoop 上。這個過程會提交一個任務到 EventLoop 的線程中執行。

  • 在 EventLoop 線程中，真正的注冊操作是將 Java NIO 的 ServerSocketChannel 注冊到 EventLoop 的 Selector 上，并設置興趣操作為 OP_ACCEPT。

• 綁定端口

  • 注冊成功后，繼續在 EventLoop 線程中調用 Channel 的 bind() 方法，最終調用底層 Java NIO 的 ServerSocketChannel.bind()。

  • 綁定成功后，會觸發 channelActive 事件，Pipeline 中的處理器會相應地將 OP_ACCEPT 事件再次注冊到 Selector，確保開始接收連接。

• 接收連接（ServerBootstrapAcceptor 的作用）

  • 當 BossGroup中的 EventLoop輪詢到 OP_ACCEPT事件時，會調用 NioServerSocketChannel的 read() 方法，其內部通過 ServerSocketChannel.accept()創建一個 Java NIO 的 SocketChannel。
  • Netty 隨后會包裝這個 SocketChannel 為 NioSocketChannel。
  • 關鍵一步： ServerBootstrapAcceptor的 channelRead() 方法會被調用，這個 NioSocketChannel 作為參數傳入。
  • ServerBootstrapAcceptor 會做以下工作：
    • 將 .childOption() 和 .childAttr() 設置的參數應用到子 Channel。
    • 將 .childHandler() 中設置的 ChannelInitializer 添加到子 Channel 的 Pipeline 中。
    • 將這個子 Channel 注冊到 WorkerGroup 中的一個 EventLoop 上（負載均衡）

至此，新連接的建立和處理職責就從 BossGroup 完全移交給了 WorkerGroup。

Bootstrap.connect() 的過程類似，但更簡單，因為它沒有子 Channel 的概念，創建好的 NioSocketChannel 會直接注冊到其唯一的 EventLoopGroup 上，然后發起連接操作。

4. ? 實踐經驗與總結

1. 線程池配置

• BossGroup 通常設置為 1。一個線程足以處理所有的連接接收請求，設置過多純屬浪費。
• WorkerGroup 默認大小是 CPU核心數 * 2。這是一個很好的起點，應根據實際業務是 I/O 密集型 還是 CPU 密集型 進行調整。I/O 密集型可以調大一些。

2. ChannelOption 配置

• SO_BACKLOG (Server)： 決定了完全建立連接隊列的長度。在高并發場景下需要適當調大。
• TCP_NODELAY (Client)： 建議設置為 true，禁用 Nagle 算法，減少小數據包的發送延遲。
• SO_KEEPALIVE (Child)： 開啟 TCP 層的心跳機制，保證連接存活。
• SO_RCVBUF/SO_SNDBUF: 根據網絡狀況調整發送和接收緩沖區大小。

3. 資源管理

• 始終使用 shutdownGracefully()： 在 finally 塊中優雅關閉 EventLoopGroup，它會等待任務執行完畢并釋放資源。
• ChannelInitializer 的使用： 在 initChannel 方法中添加 Handler 后，這個 ChannelInitializer 會將自己從 Pipeline 中移除，所以它可以被多個 Channel 安全共享。

4. Handler 的組織

• 在 ServerBootstrap 中，.handler() 用于添加處理服務端本身狀態的處理器（如日志、監控），而 .childHandler() 用于添加處理業務邏輯的處理器。
• 客戶端的 .handler()等同于服務端的 .childHandler()。

1.1.2 Channel

表示通道的意思,它是網絡的載體.Channel提供了基本的 API 用于網絡 I/O 操作，如 register、bind、connect、read、write、flush 等.

Netty 自己實現的 Channel 是以 JDK NIO Channel 為基礎的，相比較于 JDK NIO，Netty 的 Channel 提供了更高層次的抽象，同時屏蔽了底層 Socket 的復雜性.

• NioServerSocketChannel 異步 TCP 服務端。
• NioSocketChannel 異步 TCP 客戶端。
• OioServerSocketChannel 同步 TCP 服務端。
• OioSocketChannel 同步 TCP 客戶端。
• NioDatagramChannel 異步 UDP 連接。
• OioDatagramChannel 同步 UDP 連接。

同時Channel還有很多種狀態:

• 連接建立
• 連接注冊
• 數據讀寫
• 連接銷毀
• ….

隨著狀態的變化，Channel 處于不同的生命周期，每一種狀態都會綁定相應的事件回調

事件	描述
channelRegistered	Channel 創建后被注冊到 EventLoop 上
channelUnregistered	Channel 創建后未注冊或者從 EventLoop 取消注冊
channelActive	Channel 處于就緒狀態，可以被讀寫
channelInactive	Channel 處于非就緒狀態
channelRead	Channel 可以從遠端讀取到數據
channelReadComplete	Channel 讀取數據完成

BootStrap 和 ServerBootStrap 分別負責客戶端和服務端的啟動，它們是非常強大的輔助工具類；

Channel 是網絡通信的載體，提供了與底層 Socket 交互的能力

1.2 事件調度層

1.2.1 事件調度層概述

事件調度層的職責是通過 Reactor 線程模型對各類事件進行聚合處理，通過 Selector 主循環線程集成多種事件（ I/O 事件、信號事件、定時事件等），實際的業務處理邏輯是交由服務編排層中相關的 Handler 完成。

事件調度層的核心組件包括

• EventLoopGroup
• EventLoop

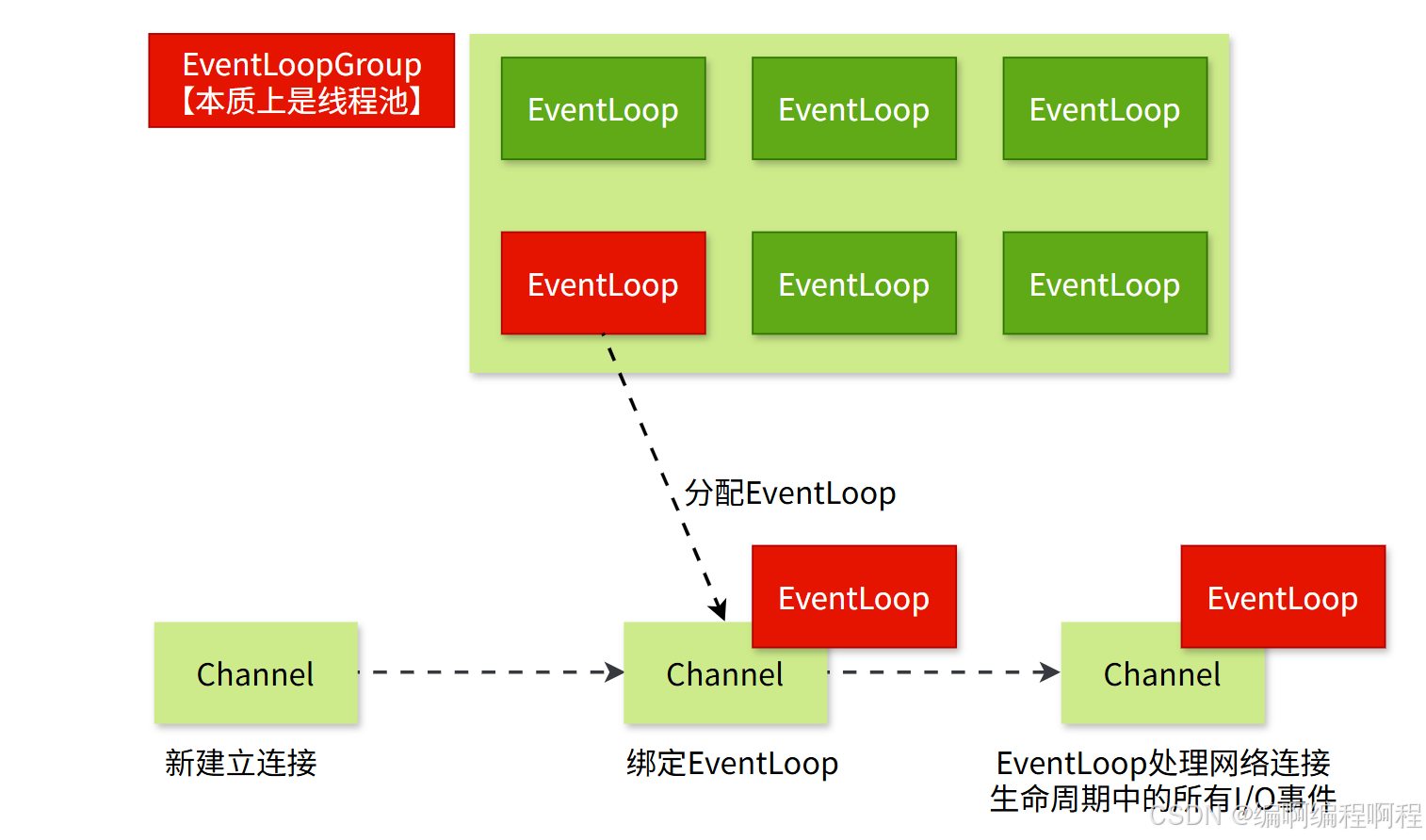

EventLoopGroup 本質是一個線程池，主要負責接收 I/O 請求，并分配線程執行處理請求.

• 一個 EventLoopGroup 往往包含一個或者多個 EventLoop。EventLoop 用于處理 Channel 生命周期內的所有 I/O 事件，如 accept、connect、read、write 等 I/O 事件
  • EventLoopGroup可以包含一個或者多個EventLoop
  • 負責處理Channel生命周期內所有的I/O事件
• EventLoop 同一時間會與一個線程綁定，每個 EventLoop 負責處理多個 Channel
• 每新建一個 Channel，EventLoopGroup 會選擇一個 EventLoop 與其綁定。
  • 該 Channel 在生命周期內都可以對 EventLoop 進行多次綁定和解綁。

EventLoopGroup 的實現類是 NioEventLoopGroup，NioEventLoopGroup 也是 Netty 中最被推薦使用的線程模型。

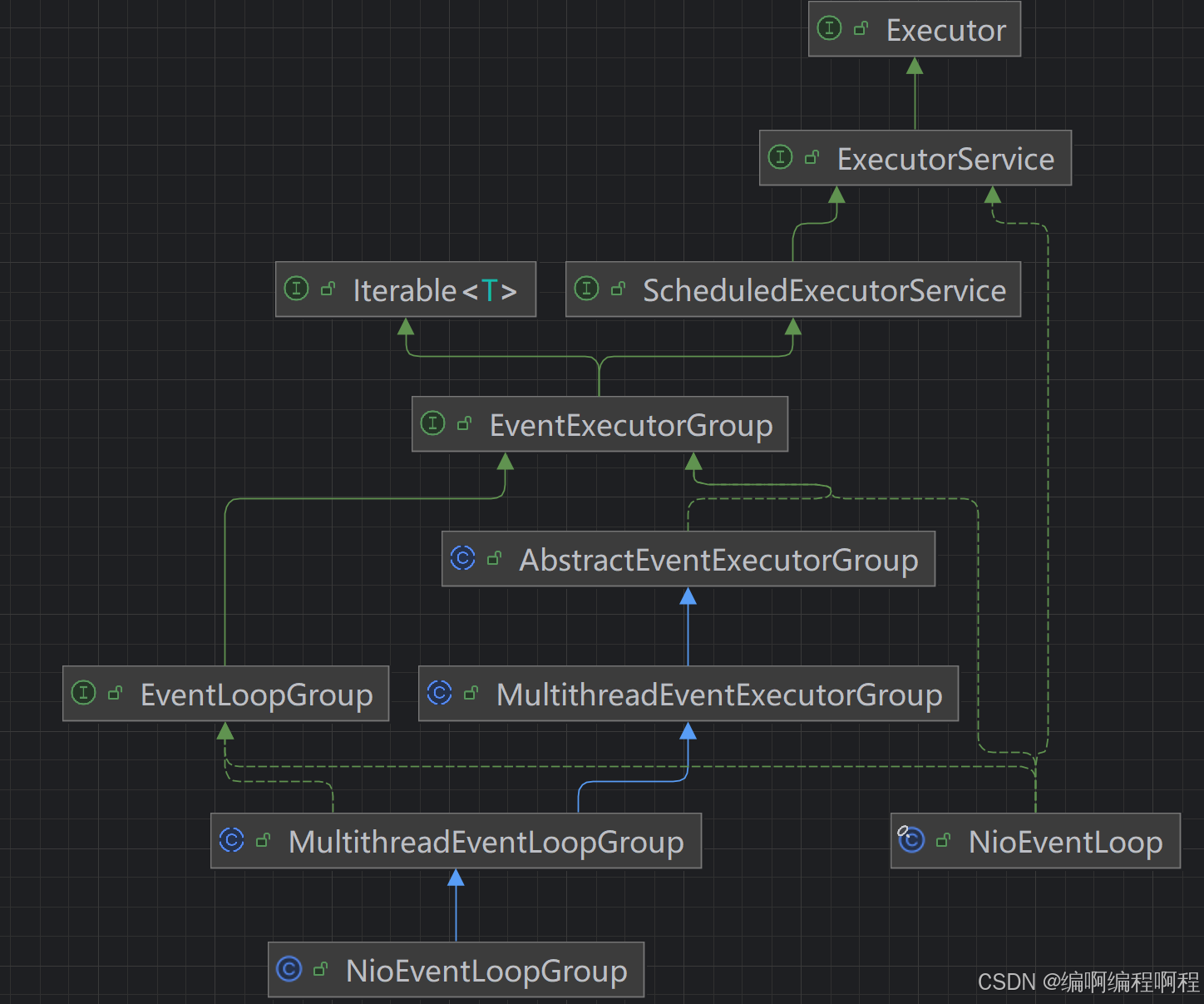

NioEventLoopGroup 繼承于 MultithreadEventLoopGroup，是基于 NIO 模型開發的，可以把 NioEventLoopGroup 理解為一個線程池，每個線程負責處理多個 Channel，而同一個 Channel 只會對應一個線程。

EventLoopGroup 是 Netty 的核心處理引擎，其實 EventLoopGroup 是 Netty Reactor 線程模型的具體實現方式，Netty 通過創建不同的 EventLoopGroup 參數配置，就可以支持 Reactor 的三種線程模型：

• 單線程模型
  • EventLoopGroup 只包含一個 EventLoop，Boss 和 Worker 使用同一個EventLoopGroup；
• 多線程模型
  • EventLoopGroup 包含多個 EventLoop，Boss 和 Worker 使用同一個EventLoopGroup
• 主從多線程模型
  • EventLoopGroup 包含多個 EventLoop,Boss 是主 Reactor，Worker 是從 Reactor
  • 它們分別使用不同的 EventLoopGroup，主 Reactor 負責新的網絡連接 Channel 創建，然后把 Channel 注冊到從 Reactor。

事件調度層負責監聽網絡連接和讀寫操作，然后觸發各種類型的網絡事件，需要一種機制管理這些錯綜復雜的事件;

1.2.2 EventLoop【事件循環】

EventLoop 是 Netty 的核心抽象，它代表了一個持續運行的、處理所有分配給它的 I/O 事件和任務的線程。你可以將其理解為一個忠誠的管家，它一生只做一件事：在一個無限循環中，不斷地檢查自己負責的“領地”（Channel）上是否有事情需要處理（I/O 事件），或者主人（用戶代碼）是否吩咐了新的任務。

它的核心職責可以簡化為一個公式：

• EventLoop = Thread + Selector + Task Queue

EventLoop的分配策略:

當 Channel 注冊到 EventLoopGroup 時，EventLoopGroup 會選擇一個 EventLoop 來處理該 Channel 的所有事件：

默認的分配策略是輪詢（Round-Robin），保證 EventLoop 之間的負載均衡。

1.2.3 EventLoopGroup【事件循環組】

EventLoopGroup初始化過程:

1. 創建線程池：根據指定的線程數創建線程池
2. 初始化 EventLoop：為每個線程創建對應的 EventLoop
3. 啟動線程：啟動所有線程，每個線程運行 EventLoop 的 run () 方法

// 簡化的EventLoopGroup初始化邏輯
public NioEventLoopGroup(int nThreads) {this(nThreads, (Executor) null);
}public NioEventLoopGroup(int nThreads, Executor executor) {this(nThreads, executor, SelectorProvider.provider());
}public NioEventLoopGroup(int nThreads, Executor executor, final SelectorProvider selectorProvider) {super(nThreads, executor, selectorProvider);
}// 父類MultithreadEventLoopGroup的初始化
protected MultithreadEventLoopGroup(int nThreads, Executor executor, Object... args) {super(nThreads == 0 ? DEFAULT_EVENT_LOOP_THREADS : nThreads, executor, args);
}// 父類MultithreadEventExecutorGroup的初始化
protected MultithreadEventExecutorGroup(int nThreads, Executor executor, Object... args) {// 如果未指定線程數，使用默認值：CPU核心數 * 2if (nThreads <= 0) {throw new IllegalArgumentException(String.format("nThreads: %d (expected: > 0)", nThreads));}// 如果未指定執行器，創建默認執行器if (executor == null) {executor = new ThreadPerTaskExecutor(newDefaultThreadFactory());}// 創建EventLoop數組children = new EventExecutor[nThreads];// 初始化每個EventLoopfor (int i = 0; i < nThreads; i ++) {boolean success = false;try {// 創建EventLoopchildren[i] = newChild(executor, args);success = true;} catch (Exception e) {// 處理異常} finally {// 處理初始化失敗的情況}}// 創建EventLoop選擇器chooser = new GenericEventExecutorChooser(children);// 添加終止監聽器terminationFuture = new DefaultPromise(GlobalEventExecutor.INSTANCE);terminationFuture.addListener(new FutureListener<Object>() {@Overridepublic void operationComplete(Future<Object> future) throws Exception {for (EventExecutor e : children) {e.shutdownGracefully();}}});
}

EventLoopGroup 包含多個 EventLoop，它的主要作用是分配 EventLoop 給新創建的 Channel。它本質是一個 EventLoop 的池子，遵循一種特定的分配策略（通常是輪詢 round-robin）。

• 一個 EventLoopGroup包含多個 EventLoop。
• 每個 EventLoop綁定一個線程，永不更改。
• 一個 EventLoop可以注冊多個 Channel，但一個 Channel 只能注冊到一個 EventLoop。
• 關鍵：Channel 的所有 I/O 操作都在同一個線程中執行，線程安全，無需額外同步。

• 每個 EventLoopGroup 包含多個 EventLoop
• 每個 EventLoop 綁定一個 Thread 和一個 Selector
• EventLoop 的數量默認等于 CPU 核心數

• 服務端： 通常有兩個 EventLoopGroup。
  • BossGroup： 只包含一個或少數幾個 EventLoop，專門負責接收客戶端的連接請求（OP_ACCEPT 事件），并將建立好的連接“轉交”出去。
  • WorkerGroup： 包含多個 EventLoop，負責處理被“轉交”過來的連接上的所有后續 I/O 操作（如 OP_READ, OP_WRITE）。
• 客戶端： 只需要一個 EventLoopGroup，負責處理所有連接的事件。

• 一個 EventLoopGroup 包含多個 EventLoop。
• 一個 EventLoop 在它的生命周期內只綁定一個線程（Thread），這個線程負責處理所有邏輯。
• 一個 EventLoop 可以被分配給多個 Channel（即一個線程管理多個連接）。
• 一個 Channel 在它的生命周期內只注冊到一個 EventLoop（即一個連接只由一個線程管理）。這條黃金規則從根本上避免了 Channel 層面的并發問題，無需使用同步鎖。
• 每個 EventLoop 都擁有自己的 Selector 和 Task Queue。

1.2.4 底層實現原理

我們以最常用的 NioEventLoop 為例來分析其工作原理。

NioEventLoop 的工作循環:

EventLoop 是一個無限循環，不斷執行以下步驟：

• 輪詢（select）I/O 事件（如 Socket 可讀、可寫）。

• 處理就緒的 I/O 事件。

• 執行任務隊列中的任務（如 channel.write() 提交的任務）。

• 執行定時任務（Scheduled Tasks）。

? 這就是 Netty 高性能的根源：單線程處理多個 Channel，避免線程上下文切換開銷。

• NioEventLoop 的核心是 run() 方法，它是一個永不終止的循環，其工作內容可以精煉為三大步驟：

public final class NioEventLoop extends SingleThreadEventLoop {private final Selector selector;           // JDK NIO Selectorprivate final SelectStrategy selectStrategy; // 選擇策略private final Queue<Runnable> taskQueue;   // 普通任務隊列private final Queue<ScheduledFutureTask<?>> scheduledTaskQueue; // 定時任務隊列// 簡化后的代碼示例, 只包含核心功能protected void run() {for (;;) { // 無限循環try {// 1. 輪詢策略：檢查是否有就緒的I/O事件或任務int strategy = selectStrategy.calculateStrategy(selectNowSupplier, hasTasks());switch (strategy) {case SelectStrategy.CONTINUE: ... case SelectStrategy.SELECT:// 如果沒有任務，就阻塞地等待I/O事件，超時時間為定時任務最早時間strategy = select(timeoutMillis); ... break;default:}// 2. 處理I/O事件：processSelectedKeys()// 3. 處理所有排隊的任務：runAllTasks()} catch (Throwable t) {... // 處理異常}}}
}

事件循環主流程

for (;;) {try {// 1. 輪詢 I/O 事件int selectedKeys = selector.select(timeoutMillis);// 2. 處理 I/O 事件if (selectedKeys != 0) {processSelectedKeys();}// 3. 執行任務隊列runAllTasks();// 4. 執行定時任務runAllTasks(timeoutMillis);} catch (Throwable t) {handleException(t);}
}

? 關鍵點：

• selector.select() 是阻塞調用，直到有事件就緒或超時。
• runAllTasks() 執行用戶提交的任務（如 channel.write()）。
• 單線程串行執行，保證了 Channel 的線程安全。

1. 輪詢I/O事件【Select】

   • 智能阻塞： Netty 會檢查任務隊列是否為空。如果隊列為空，它就會調用selector.select(timeout)，進入阻塞狀態，等待 I/O 事件。

     final class DefaultSelectStrategy implements SelectStrategy {static final SelectStrategy INSTANCE = new DefaultSelectStrategy();private DefaultSelectStrategy() { }@Overridepublic int calculateStrategy(IntSupplier selectSupplier, boolean hasTasks) throws Exception {// 如果有任務, 則取出,如果沒有,則阻塞return hasTasks ? selectSupplier.get() : SelectStrategy.SELECT;}
     }


   • 這個 timeout 是基于定時任務隊列中最近要執行的任務來計算的，非常智能，既不會錯過 I/O 事件，也不會耽誤執行定時任務。

     private final IntSupplier selectNowSupplier = new IntSupplier() {@Overridepublic int get() throws Exception {return selectNow();}
     };


   • 如果隊列非空： 為了避免任務被延遲，它會調用 selector.selectNow()，這是一個非阻塞調用，立刻返回。

     • 優化： Netty 對 selectedKeys 集合進行了優化，使用數組替代了 JDK 的 HashSet，減少了迭代過程中的垃圾產生。

2. 處理 I/O 事件 (processSelectedKeys)

• 遍歷由 Selector 提供的就緒的 SelectionKey 集合。
• 根據 key 的興趣事件（OP_ACCEPT, OP_READ, OP_WRITE等），調用對應的 Channel 和 Pipeline 上的方法。
• 例如，當有數據可讀時（OP_READ），會觸發 ChannelRead 事件，數據會從 Pipeline 的頭部開始流動，被一個個 ChannelInboundHandler 處理。

3. 處理異步任務隊列 (runAllTasks)

• 這是 Netty 保證線程安全和高性能的關鍵。所有用戶提交的異步任務（如 ctx.write()、channelActive 事件觸發后的業務邏輯等）都會被放入這個任務隊列。
• EventLoop 線程會一次性將隊列中的所有任務取出來并執行。
• 這樣做的好處是：保證了所有對同一個 Channel 的操作都在同一個線程中順序執行，完全避免了多線程并發訪問的問題，無需同步。

線程分配策略

• 當一個新的 Channel 被創建并注冊到 EventLoopGroup 時，EventLoopGroup 會使用 next() 方法選擇一個 EventLoop 來管理它。默認策略是輪詢（round-robin），即均勻分配，以保證負載均衡。

4. 任務隊列的實現

EventLoop 維護了兩個任務隊列：

• 普通任務隊列：存放通過 execute ()、submit () 提交的任務
• 定時任務隊列：存放通過 schedule () 等方法提交的定時任務

// 簡化的任務處理邏輯
protected boolean runAllTasks() {// 從定時任務隊列中移動已到期的任務到普通任務隊列fetchFromScheduledTaskQueue();// 獲取普通任務隊列中的任務Runnable task = pollTask();if (task == null) {return false;}// 處理所有任務for (;;) {try {// 執行任務task.run();} catch (Throwable t) {// 處理任務執行異常}// 獲取下一個任務task = pollTask();if (task == null) {// 所有任務處理完畢lastExecutionTime = ScheduledFutureTask.nanoTime();return true;}}
}// 從定時任務隊列中獲取已到期的任務
private void fetchFromScheduledTaskQueue() {long nanoTime = AbstractScheduledEventExecutor.nanoTime();Runnable scheduledTask = pollScheduledTask(nanoTime);while (scheduledTask != null) {// 將已到期的定時任務添加到普通任務隊列taskQueue.add(scheduledTask);scheduledTask = pollScheduledTask(nanoTime);}
}

1.2.5 最佳實踐與經驗總結

? 正確用法（Best Practices）

1. 線程數設置：
   • bossGroup：通常 1 個線程足夠。
   • WorkerGroup： 默認值是 CPU核心數 * 2。這是一個很好的經驗值。對于純 I/O 密集型應用（如代理、聊天服務器），可以適當調大。對于計算密集型業務，建議保持默認或甚至更少，并將耗時業務提交到獨立的業務線程池，避免阻塞 EventLoop 線程。
2. EventLoop 復用：
   • 一個 Channel 一旦注冊到 EventLoop，終身綁定，不會遷移。
   • 所有 I/O 操作都在該 EventLoop 線程中執行，無需加鎖。
3. 避免阻塞 EventLoop

• ? 不要在 ChannelHandler 中執行耗時操作（如數據庫查詢、文件讀寫）。
• ? 應提交到業務線程池：

private final EventExecutorGroup businessGroup = new DefaultEventExecutorGroup(10);
pipeline.addLast(businessGroup, new BusinessHandler()); // 耗時操作放這里

4. Channel 與 EventLoop 的綁定關系：

• 牢記 “一個 Channel 一生只由一個 EventLoop 處理” 的原則。利用這一點，可以在 ChannelHandler 中使用 ThreadLocal 變量而無需擔心線程安全問題。

5. 優雅關閉：

• 必須調用 shutdownGracefully()，等待正在進行的任務完成。
• 它會先平滑地關閉所有 Channel，然后不再接收新任務，最后處理完任務隊列中的任務后再終止線程。shutdownGracefully() 還支持設置安靜期和超時時間。

6. 監控 EventLoop：

• 可通過 EventLoop 的 pendingTasks() 方法監控任務積壓情況。

EventLoop 和 EventLoopGroup 是 Netty 的心臟和引擎。它們不僅僅是線程池，更是 Netty 實現高效、有序、線程安全的異步事件處理的核心機制。

• EventLoopGroup 是工廠和調度器，負責分配 EventLoop。
• EventLoop 是勤勞的工作單元，一人一線程，負責其生命周期內所有的事件和任務。
