1. 核心概覽
這是一款集成了電源管理、顯示內存（RAM）、時序控制等多種功能的單片顯示驅動芯片（通常稱為Driver IC）。它采用COG（Chip-On-Glass）?工藝，直接將芯片綁定在玻璃基板上，使得屏幕模塊非常輕薄緊湊。它需要外接一個主控MCU（單片機）來向其發送圖像數據和指令。
2. 詳細特性解釋
◆?顯示分辨率選項
480 (RGB) × 272 (V)： 寬480像素，高272像素。這是一種常見的寬屏分辨率，也稱為WVGA（ Wide Video Graphics Array）。
320 (RGB) × 240 (V)： 寬320像素，高240像素。這是一種經典的方屏分辨率，也稱為QVGA（Quarter Video Graphics Array）。
注意： 這里的“(RGB)”表示每個像素由紅、綠、藍三個子像素組成。所以實際的物理驅動通道數會更高（480 x 3 = 1440個源極通道）。
◆?LCD驅動輸出電路
這說明了芯片直接驅動液晶屏的能力。
Source Outputs: 720 Channels： 源極輸出720通道。這正好對應480 (RGB) × 3 = 1440個子像素，但通常芯片會以奇偶或分組方式驅動，所以通道數可以是物理子像素數的一半（720通道通過分時等方式驅動1440列）。
Gate Outputs: 544 Channels： 柵極輸出544通道。這用于逐行掃描，272行分辨率只需272通道，544通道意味著它可以支持最高544行的屏幕（可能是為其他型號預留或內部設計冗余）。
Common Electrode Output： 公共電極輸出，用于形成驅動液晶的電場。
◆?64灰階與6位DAC
64 gray scale： 可以顯示64級灰度。
true 6 bit DAC： 使用一個6位的數模轉換器（DAC）來產生64種不同的電壓電平，以精確控制每個子像素的亮度，從而混合出?
64^3 = 262,144?種顏色（即26萬色）。這是實現64級灰度的硬件基礎。
◆?接口（與主控MCU的連接方式）
這是芯片非常關鍵的部分，定義了它如何接收數據。
8080-I/8080-II系列MCU接口： 這是一種并行接口，以Intel 8080系列MCU命名。速度快，但需要大量引腳。
8-bits/9-bits/16-bits： 支持不同位寬的數據傳輸。16位模式（R5G6B5）最常用，一次傳輸一個像素的顏色數據。
3-wire/4-wire Serial Peripheral Interface (SPI)： 串行外設接口。引腳需求少（3-4根），但速度較慢，適合分辨率較低或刷新率要求不高的場景。
2 data lane SPI： 雙線SPI，通過兩條數據線同時傳輸數據，速度比單線SPI快一倍。
Q-SPI： 四線SPI（Quad SPI），通過四條數據線同時傳輸，速度更快。是現代SPI接口的主流高性能模式。
總結： 接口選擇提供了靈活性，高速應用用并行8080接口，節省引腳用SPI接口，追求平衡則用Q-SPI。
◆?芯片內置電路（高度集成化的體現）
這些功能通常需要外部元件實現，但這款芯片將其集成 inside，大大簡化了外圍電路設計。
DC/DC Converter： 直流-直流轉換器（電荷泵）。用于從較低的輸入電壓（如3.3V）生成驅動LCD所需的各種高低電壓（如VGH、VGL等）。
Timing Controller： 時序控制器。產生驅動LCD源極和柵極所需的所有精確時序信號，是顯示驅動的“大腦”。
Graphic RAM: 293760 bytes： 顯存（幀緩存）。這個大小非常關鍵：
480 x 272 x 18-bit / 8 ≈ 293760 bytes。這意味著芯片內部有一塊內存，可以存儲一整幀480x272分辨率、18位色深（RGB各6位）的圖像數據。MCU只需將圖像數據寫入這塊內存，芯片就會自動循環讀取并顯示出來，極大減輕了MCU的負擔（無需持續刷新）。Non-Volatile (NV) Memory： 非易失性存儲器。用于存儲屏幕的初始化寄存器設置和出廠默認值。通電后芯片可以自動從NV Memory加載配置，無需MCU每次開機都重新發送一大串初始化命令。
◆?供電電壓范圍
定義了芯片不同部分正常工作所需的電壓。
I/O Voltage (1.65V ~ VCI)： 用于與MCU通信的IO引腳電平，兼容1.8V等低電壓邏輯。
Analog Voltage (VCI: 3.0V ~ 3.6V)： 模擬電路的核心電壓，通常是3.3V。
Charge pump Voltage (VCIP: 3.0V ~ 3.6V)： 電荷泵的輸入電壓。
◆?片上電源系統（由內部DC/DC產生）
這些是驅動LCD面板本身所需的特殊電壓。
GVDD, GVCL： 用于驅動源極（Source）的灰度電壓的正負參考電壓。
VGH (Gate High)： 打開TFT開關管的高電平電壓（~15V）。
VGL (Gate Low)： 關閉TFT開關管的低電平電壓（~ -10V）。
◆?優化布局用于COG組裝
COG (Chip-On-Glass)： 指芯片通過ACF（各向異性導電膠）直接壓接綁定在LCD玻璃基板的引線上。這種工藝使顯示屏模塊非常薄、輕、結構緊湊。芯片的引腳布局和尺寸專門為這種工藝進行了優化。

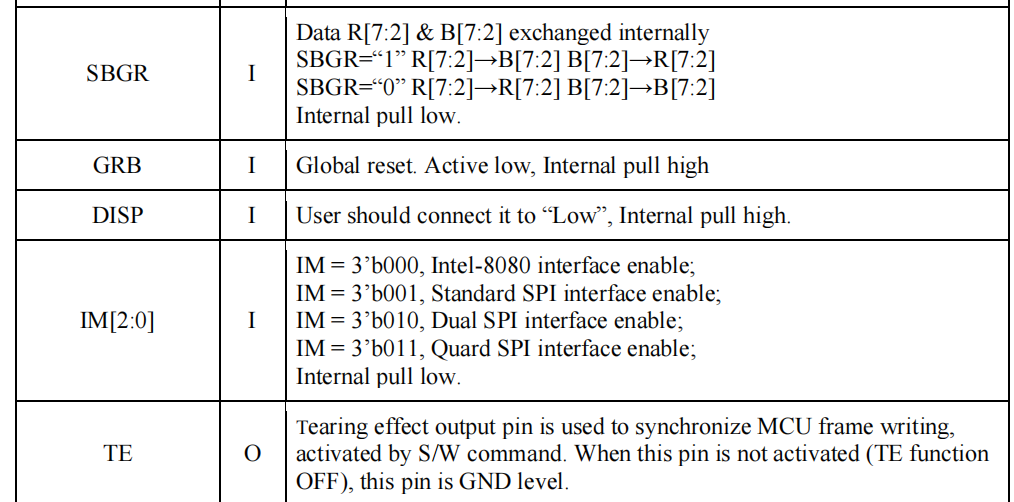

TE 引腳是一個輸出信號，其核心作用是將 LCD 控制器內部的刷新時序反饋給 MCU，讓 MCU 知道何時向顯存寫入數據是安全的，從而避免屏幕出現"撕裂"現象。
// 1. 配置 TE 控制寄存器 (0xE7)，使能輸出
NV3041_WriteCommand(0xE7); // TE_CTRL 命令
NV3041_WriteData(0x10); // 設置 D4=1 (te_out_oe=1)，使能輸出// 2. 發送 TEON 命令 (0x35)，選擇模式并啟動輸出
NV3041_WriteCommand(0x35); // TEON 命令
NV3041_WriteData(0x01); // 設置 D0=1 (te_sel=1)，選擇模式1 (V-Blanking + H-Blanking)
// MCU 端中斷處理函數
void TE_GPIO_EXTI_Callback(void) {// 檢測到 TE 信號的邊沿（表示進入消隱期）if(HAL_GPIO_ReadPin(TE_GPIO_Port, TE_Pin)) {// 安全：現在可以開始更新顯存了！update_frame_buffer(); // 你的畫面更新函數}
}// 主循環中
while (1) {// 主循環處理其他任務...// 屏幕更新由 TE 中斷同步觸發，不會在這里盲目更新
}簡單來說：TE 引腳就像是 LCD 對 MCU 說："我準備好接收新數據了，現在可以安全地寫了！"
