Lumerical INTERCONNECT ------ CW Laser 和 OPWM 組成的系統
- 引言
- 正文
引言
這里我們來簡單介紹一下 CW Laser 與 OSA 組成的簡單系統結構的仿真。
正文

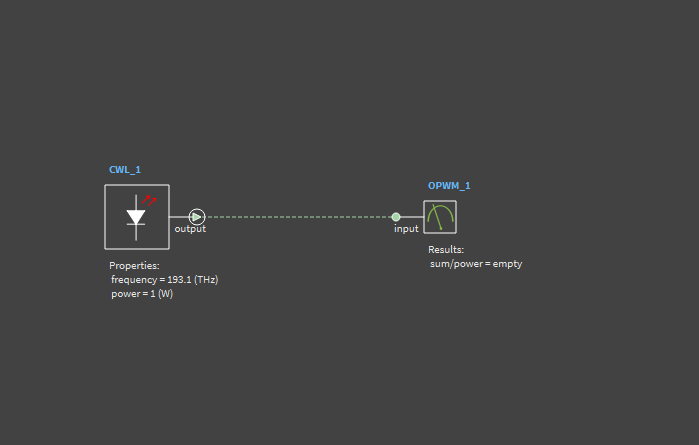

我們構建一個如下圖所示的仿真結構。

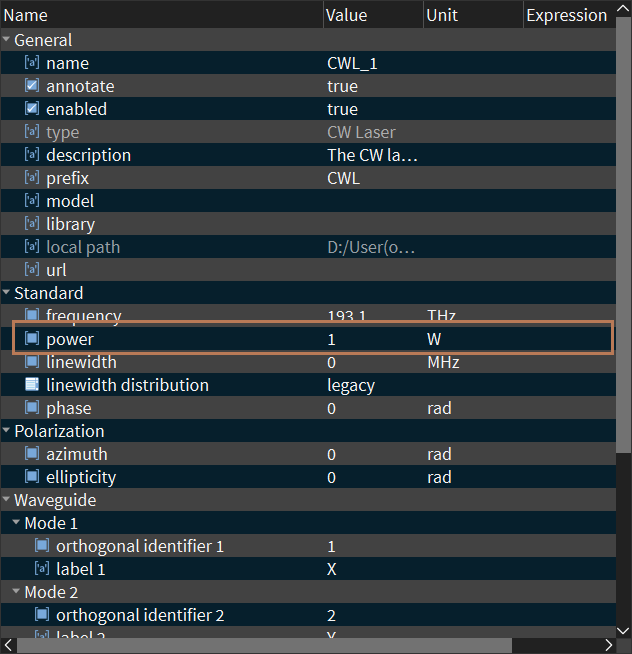

我們將 CWL 中的 power 設置為 1 W。

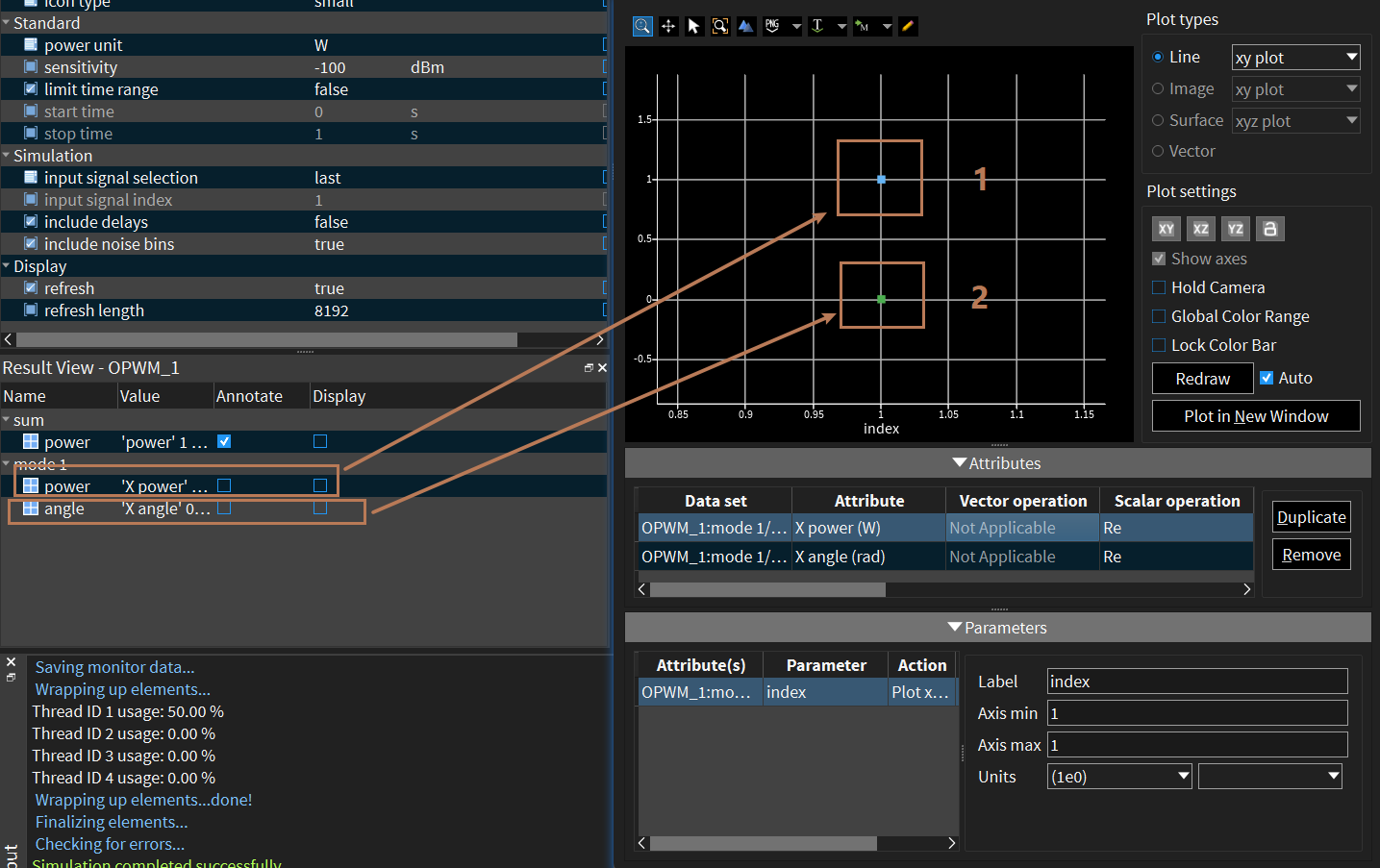

然后直接運行仿真查看結果如下：
雖然 CW Laser 輸出兩種模式，TE 和 TM，但是本質上 CW Laser 組件一次只輸出一種模式，且默認也只輸出 TE0 模式。如果需要輸出 TM0 模式，可以將 azimuth 值設置為 90 度。同時因為 OPWM 分析器只測量接收到光信號的平均功率，且我們設定的 CW Laser 的功率值為 1 W。我們構建的整個系統中沒有任何損耗性的器件。因此，最終的結果 power 只有一個整個輸入信號的功率 1 W。
而 angle 表示的是當前輸入模式的相位是 0（相對于參考點）。
)
