縮寫/單詞	全稱	含義
ModBus	Modicon Bus	最早由 Modicon（現施耐德） 開發的工業通信協議
RTU	Remote Terminal Unit	遠程終端單元，指一種緊湊、二進制的傳輸格式（區別于 ASCII 模式）

---

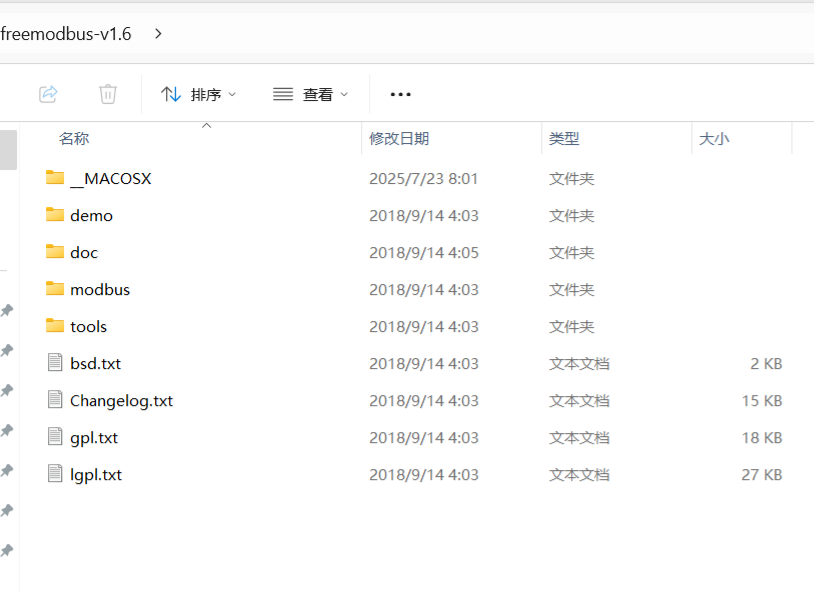

下載freemodbus，解壓。

---

名稱	作用說明
modbus	核心源碼目錄，包含 FreeModbus 協議棧的所有 .c/.h 文件（如 mb.c, mbport.h, mbrtu.c 等）。
demo	示例工程目錄，包含 FreeModbus 在不同平臺（如 AVR、Win32、STR71x）上的完整示例項目。你可以參考這些例子移植到 STM32。
doc	文檔目錄，包含協議棧的說明文檔（如 modbus.txt、demo.txt），但內容較舊。
tools	輔助工具目錄，包含一些生成 CRC 表的小工具（如 crcgen.py），通常用不到。

名稱	作用說明
__MACOSX	macOS 壓縮時自動生成的隱藏文件夾，可以刪除，對代碼無影響。
Changelog.txt	FreeModbus 的版本更新日志。
gpl.txt	GNU GPL 開源協議（FreeModbus 采用 GPL v3 授權）。
lgpl.txt	GNU LGPL 協議（部分文件可能用 LGPL 授權）。
bsd.txt	BSD 協議（某些平臺移植代碼可能用 BSD 授權）。

---

📁 目錄說明

目錄名	作用說明
ascii	Modbus ASCII 模式的源碼（基于文本的通信方式，用得少）。
rtu	Modbus RTU 模式的源碼（二進制、高效，最常用）。
tcp	Modbus TCP 模式的源碼（基于以太網 TCP/IP，用于網口通信）。
functions	各種 Modbus 功能碼的實現（如 0x03 讀保持寄存器、0x06 寫單個寄存器等）。
include	公共頭文件（如 mb.h, mbport.h 等）。
mb.c	主協議棧入口文件（初始化、輪詢、狀態機等）。

使用場景	需要哪些目錄
串口 RTU 從站	rtu + functions + include + mb.c
串口 ASCII 從站	ascii + functions + include + mb.c
以太網 TCP 從站	tcp + functions + include + mb.c

? 關于 tcp 目錄

• 作用：實現 Modbus TCP 協議，用于 以太網通信（如通過 W5500、ENC28J60 等模塊）。
• 可以不用：
  如果你只用 串口（RS-485/RS-232）通信，完全可以不用 tcp 目錄，甚至可以從工程中移除，節省空間。

---

? CubeMX配置

1. UART配置（RS485通信）

Connectivity -> USART1:
├── Mode: Asynchronous
├── Baud Rate: 9600 (或其他)
├── Word Length: 8 Bits
├── Parity: None
├── Stop Bits: 1
├── Data Direction: Receive and Transmit
└── NVIC Settings: ? USART1 global interrupt

2. Timer配置（RTU字符間隔檢測）

Timers -> TIM2:
├── Clock Source: Internal Clock
├── Prescaler: 71 (得到1MHz時鐘)
├── Counter Period: 1750 (3.5字符時間@9600bps)
└── NVIC Settings: ? TIM2 global interrupt

定時器需要配置定時器的中斷

字符間隔檢測：
作用：

• 檢測Modbus RTU數據幀之間的靜默期（3.5字符時間）
• 當接收到數據后，如果在3.5字符時間內沒有新數據到達，則認為一幀數據接收完成
• 用于幀同步和數據完整性判斷

工作原理：

數據幀: [地址][功能碼][數據][CRC] ----靜默期(≥3.5字符)---- [下一幀...]↑定時器檢測這段時間

時鐘頻率計算：

 // STM32F103時鐘配置 系統時鐘: 72MHz APB1時鐘: 36MHz (通常是SYSCLK/2)
TIM2時鐘: 72MHz (當APB1預分頻≠1時，定時器時鐘×2)// 定時器頻率計算 定時器頻率 = TIM2時鐘 / (Prescaler + 1) 定時器頻率 = 72MHz / (71 + 1) =
1MHz 每個計數 = 1μs

字符時間計算：

// 以9600bps為例 波特率 = 9600 bps 每位時間 = 1/9600 ≈ 104.17μs 每字符位數 = 10位
(1起始位 + 8數據位 + 1停止位) 每字符時間 = 10 × 104.17μs = 1041.7μs
3.5字符時間 = 3.5 × 1041.7μs ≈ 3646μs// 對應的計數值 Counter Period = 3646 (定時器頻率1MHz時)

// 反推波特率 1750μs / 3.5 = 500μs (每字符時間) 500μs / 10位 = 50μs (每位時間) 波特率 =
1/50μs = 20000 bps// 或者可能是針對19200bps 19200bps每位時間 = 1/19200 ≈ 52.08μs 每字符時間 = 10 ×
52.08μs = 520.8μs
3.5字符時間 = 3.5 × 520.8μs ≈ 1823μs ```

Modbus RTU常用兩種格式：

• 8-N-1: 8數據位 + 無校驗 + 1停止位 = 10位/字符
• 8-E-1/8-O-1: 8數據位 + 奇偶校驗 + 1停止位 = 11位/字符

// 9600bps, 8-N-1格式 (10位/字符)
每位時間 = 1/9600 = 104.167 μs
每字符時間 = 104.167 × 10 = 1041.67 μs
3.5字符時間 = 1041.67 × 3.5 = 3645.83 μs
定時器計數值 = 3646// 9600bps, 8-E-1格式 (11位/字符)
每位時間 = 1/9600 = 104.167 μs
每字符時間 = 104.167 × 11 = 1145.83 μs
3.5字符時間 = 1145.83 × 3.5 = 4010.42 μs
定時器計數值 = 4010

// 根據Modbus標準，波特率 > 19200 時使用固定值
// 不管是8-N-1還是8-E-1格式，都使用固定的1.75ms定時器計數值 = 1750 μs (固定值)

# 9600
Timers -> TIM2:
├── Clock Source: Internal Clock
├── Prescaler: 71
├── Counter Period: 3646 (8-N-1) 或 4010 (8-E-1)
├── Counter Mode: Up
└── NVIC Settings: ? TIM2 global interrupt

#115200
Timers -> TIM2:
├── Clock Source: Internal Clock
├── Prescaler: 71
├── Counter Period: 1750 (固定值)
├── Counter Mode: Up
└── NVIC Settings: ? TIM2 global interrupt

波特率	格式	每字符時間	3.5字符時間	定時器Period值
9600	8-N-1	1041.67μs	3645.83μs	3646
9600	8-E-1	1145.83μs	4010.42μs	4010
115200	任意	-	1750μs	1750

3. GPIO配置（RS485方向控制）

GPIO -> PA1:
├── GPIO mode: GPIO_Output
├── GPIO Pull-up/Pull-down: No pull-up and no pull-down
└── User Label: RS485_DE

串口也最好配置下中斷

---

? STM32F103 + RS485 + FreeModbus RTU 配置概覽

1?? CubeMX硬件配置

📌 UART配置（RS485通信）:USART1 -> Asynchronous, 9600, 8N1, 開啟中斷📌 Timer配置（RTU字符間隔）:  TIM2 -> 內部時鐘, 分頻71, 周期1750, 開啟中斷📌 GPIO配置（RS485方向控制）:PA1 -> 輸出模式, 標簽RS485_DE

---

2?? FreeModbus源碼文件

必須包含的源碼文件:
├── mb.c, mbutils.c                    (協議棧主體)
├── mbrtu.c, mbcrc.c                   (RTU模式+CRC)
├── mbfunccoils.c, mbfuncholding.c     (功能碼實現)
├── mbfuncinput.c, mbfuncdisc.c
├── 所有include/*.h文件                 (頭文件)
└── port/*.c文件                       (移植層-自己寫)

---

3?? 配置文件修改

📝 mbconfig.h:
#define MB_RTU_ENABLED    1
#define MB_ASCII_ENABLED  0
#define MB_TCP_ENABLED    0
#define MB_FUNC_READ_HOLDING_ENABLED 1  // 按需開啟功能碼📝 port.h:
// 定義數據類型、外部句柄聲明、RS485引腳宏

---

4?? 移植層代碼編寫

📝 portserial.c (4個函數):xMBPortSerialInit()      - UART初始化vMBPortSerialEnable()    - 使能收發+RS485方向控制  xMBPortSerialPutByte()   - 發送1字節xMBPortSerialGetByte()   - 接收1字節📝 porttimer.c (3個函數):xMBPortTimersInit()      - 定時器初始化vMBPortTimersEnable()    - 啟動定時器vMBPortTimersDisable()   - 停止定時器📝 portevent.c (3個函數):  xMBPortEventInit/Post/Get() - 事件處理(簡單實現)

---

5?? 主程序配置

📝 main.c:
1. 包含頭文件: #include "mb.h"
2. 定義寄存器數組: usRegHoldingBuf[], usRegInputBuf[]
3. 初始化: eMBInit(MB_RTU, 1, 1, 9600, MB_PAR_NONE)
4. 啟用: eMBEnable()
5. 輪詢: while(1) { eMBPoll(); }
6. 實現4個回調函數:- eMBRegHoldingCB()    (保持寄存器)- eMBRegInputCB()      (輸入寄存器)  - eMBRegCoilsCB()      (線圈)- eMBRegDiscreteCB()   (離散輸入)

---

6?? 中斷處理配置

📝 stm32f1xx_it.c:
USART1_IRQHandler():RXNE中斷 -> pxMBFrameCBByteReceived()TXE中斷  -> pxMBFrameCBTransmitterEmpty()TIM2_IRQHandler():  UPDATE中斷 -> pxMBPortCBTimerExpired()

---

7?? 工程配置

📌 包含路徑添加:../freemodbus/modbus/include../freemodbus/modbus/rtu../freemodbus/port📌 源文件添加:將所有.c文件加入工程編譯

---

📋 配置檢查清單

• CubeMX生成代碼（UART1+TIM2+GPIO中斷已開啟）
• FreeModbus源碼文件已添加到工程
• mbconfig.h已配置（RTU=1, ASCII=0, TCP=0）
• port.h已定義類型和句柄聲明
• portserial.c已實現4個串口函數
• porttimer.c已實現3個定時器函數
• portevent.c已實現3個事件函數
• main.c已添加Modbus初始化和輪詢
• main.c已實現4個寄存器回調函數
• stm32f1xx_it.c已添加UART和TIM中斷處理
• 工程包含路徑和源文件已配置

完成以上配置后，STM32F103就可以作為Modbus RTU從機通過RS485與主機通信！

---

? STM32F103 + HAL庫 + CubeMX的FreeModbus RTU實現方案

必須保留的源碼文件

freemodbus/
├── modbus/
│   ├── mb.c                    ? 協議棧主入口
│   ├── mbutils.c               ? 工具函數（你漏了這個）
│   ├── rtu/
│   │   ├── mbrtu.c            ? RTU模式核心
│   │   ├── mbrtu.h
│   │   └── mbcrc.c            ? CRC計算（你漏了這個）
│   ├── functions/
│   │   ├── mbfunccoils.c      ? 線圈功能碼
│   │   ├── mbfuncdisc.c       ? 離散輸入功能碼
│   │   ├── mbfuncholding.c    ? 保持寄存器功能碼
│   │   ├── mbfuncinput.c      ? 輸入寄存器功能碼
│   │   └── mbfuncother.c      ? 其他功能碼（可選）
│   └── include/
│       ├── mb.h               ? 主頭文件
│       ├── mbconfig.h         ? 配置文件
│       ├── mbport.h           ? 移植層接口
│       ├── mbproto.h          ? 協議定義
│       ├── mbframe.h          ? 幀處理
│       ├── mbfunc.h           ? 功能碼定義
│       └── mbutils.h          ? 工具函數
└── port/├── port.h                 ? 移植層總頭文件├── portserial.c           ? 串口移植├── porttimer.c            ? 定時器移植└── portevent.c            ? 事件移植

---

? 配置文件

mbconfig.h

#ifndef _MB_CONFIG_H
#define _MB_CONFIG_H/* ----------------------- RTU specific defines ---------------------------*/
#define MB_RTU_ENABLED                      1
#define MB_ASCII_ENABLED                    0
#define MB_TCP_ENABLED                      0/* ----------------------- Function codes defines --------------------------*/
#define MB_FUNC_OTHER_REP_SLAVEID_BUF       34
#define MB_FUNC_OTHER_REP_SLAVEID_ENABLED   1#define MB_FUNC_READ_INPUT_ENABLED          1
#define MB_FUNC_READ_HOLDING_ENABLED        1
#define MB_FUNC_WRITE_HOLDING_ENABLED       1
#define MB_FUNC_WRITE_MULTIPLE_HOLDING_ENABLED 1
#define MB_FUNC_READ_COILS_ENABLED          1
#define MB_FUNC_WRITE_COIL_ENABLED          1
#define MB_FUNC_WRITE_MULTIPLE_COILS_ENABLED 1
#define MB_FUNC_READ_DISCRETE_INPUTS_ENABLED 1
#define MB_FUNC_READWRITE_HOLDING_ENABLED   1#endif

port.h

#ifndef _PORT_H
#define _PORT_H#include "stm32f1xx_hal.h"
#include <stdint.h>
#include <stdbool.h>/* ----------------------- Type definitions ---------------------------------*/
typedef uint8_t    BOOL;
typedef uint8_t    UCHAR;
typedef int8_t     CHAR;
typedef uint16_t   USHORT;
typedef int16_t    SHORT;
typedef uint32_t   ULONG;
typedef int32_t    LONG;#ifndef TRUE
#define TRUE            1
#endif
#ifndef FALSE
#define FALSE           0
#endif/* ----------------------- Critical section ---------------------------------*/
#define ENTER_CRITICAL_SECTION()    __disable_irq()
#define EXIT_CRITICAL_SECTION()     __enable_irq()/* ----------------------- Hardware definitions -----------------------------*/
extern UART_HandleTypeDef huart1;
extern TIM_HandleTypeDef htim2;#define RS485_DE_Pin GPIO_PIN_1
#define RS485_DE_GPIO_Port GPIOA/* ----------------------- Function prototypes ------------------------------*/
// 這些函數需要在中斷中調用
extern BOOL pxMBFrameCBByteReceived(void);
extern BOOL pxMBFrameCBTransmitterEmpty(void);
extern BOOL pxMBPortCBTimerExpired(void);#endif

---

? 移植層實現

portserial.c

#include "port.h"
#include "mb.h"
#include "mbport.h"/* ----------------------- Start implementation -----------------------------*/
void vMBPortSerialEnable(BOOL xRxEnable, BOOL xTxEnable)
{if (xRxEnable) {// 啟用接收中斷__HAL_UART_ENABLE_IT(&huart1, UART_IT_RXNE);// RS485設為接收模式HAL_GPIO_WritePin(RS485_DE_GPIO_Port, RS485_DE_Pin, GPIO_PIN_RESET);} else {__HAL_UART_DISABLE_IT(&huart1, UART_IT_RXNE);}if (xTxEnable) {// 啟用發送中斷  __HAL_UART_ENABLE_IT(&huart1, UART_IT_TXE);// RS485設為發送模式HAL_GPIO_WritePin(RS485_DE_GPIO_Port, RS485_DE_Pin, GPIO_PIN_SET);} else {__HAL_UART_DISABLE_IT(&huart1, UART_IT_TXE);// 發送完成后切換到接收模式HAL_GPIO_WritePin(RS485_DE_GPIO_Port, RS485_DE_Pin, GPIO_PIN_RESET);}
}BOOL xMBPortSerialInit(UCHAR ucPORT, ULONG ulBaudRate, UCHAR ucDataBits, eMBParity eParity)
{// CubeMX已經初始化了UART，這里可以重新配置參數huart1.Init.BaudRate = ulBaudRate;switch (eParity) {case MB_PAR_NONE:huart1.Init.Parity = UART_PARITY_NONE;huart1.Init.WordLength = UART_WORDLENGTH_8B;break;case MB_PAR_ODD:huart1.Init.Parity = UART_PARITY_ODD;huart1.Init.WordLength = UART_WORDLENGTH_9B;break;case MB_PAR_EVEN:huart1.Init.Parity = UART_PARITY_EVEN;huart1.Init.WordLength = UART_WORDLENGTH_9B;break;default:return FALSE;}if (HAL_UART_Init(&huart1) != HAL_OK) {return FALSE;}// 初始化RS485為接收模式HAL_GPIO_WritePin(RS485_DE_GPIO_Port, RS485_DE_Pin, GPIO_PIN_RESET);return TRUE;
}BOOL xMBPortSerialPutByte(CHAR ucByte)
{huart1.Instance->DR = ucByte;return TRUE;
}BOOL xMBPortSerialGetByte(CHAR * pucByte)
{*pucByte = huart1.Instance->DR;return TRUE;
}

porttimer.c

#include "port.h"
#include "mb.h"
#include "mbport.h"/* ----------------------- Start implementation -----------------------------*/
BOOL xMBPortTimersInit(USHORT usTim1Timerout50us)
{// 設置定時器周期：usTim1Timerout50us * 50us// 1MHz時鐘下，1us = 1個計數uint32_t ulTimerReload = usTim1Timerout50us * 50;__HAL_TIM_SET_AUTORELOAD(&htim2, ulTimerReload - 1);__HAL_TIM_SET_COUNTER(&htim2, 0);return TRUE;
}void vMBPortTimersEnable(void)
{// 重置計數器并啟動定時器__HAL_TIM_SET_COUNTER(&htim2, 0);__HAL_TIM_CLEAR_FLAG(&htim2, TIM_FLAG_UPDATE);__HAL_TIM_ENABLE_IT(&htim2, TIM_IT_UPDATE);HAL_TIM_Base_Start(&htim2);
}void vMBPortTimersDisable(void)
{HAL_TIM_Base_Stop(&htim2);__HAL_TIM_DISABLE_IT(&htim2, TIM_IT_UPDATE);
}// 延時函數（如果需要）
void vMBPortTimersDelay(USHORT usTimeOutMS)
{HAL_Delay(usTimeOutMS);
}

portevent.c

#include "port.h"
#include "mb.h"
#include "mbport.h"/* ----------------------- Variables ----------------------------------------*/
static eMBEventType eQueuedEvent;
static BOOL xEventInQueue;/* ----------------------- Start implementation -----------------------------*/
BOOL xMBPortEventInit(void)
{xEventInQueue = FALSE;return TRUE;
}BOOL xMBPortEventPost(eMBEventType eEvent)
{xEventInQueue = TRUE;eQueuedEvent = eEvent;return TRUE;
}BOOL xMBPortEventGet(eMBEventType * eEvent)
{BOOL xEventHappened = FALSE;if (xEventInQueue) {*eEvent = eQueuedEvent;xEventInQueue = FALSE;xEventHappened = TRUE;}return xEventHappened;
}

---

? 中斷處理函數

stm32f1xx_it.c中添加

/* USER CODE BEGIN Includes */
#include "port.h"
/* USER CODE END Includes *//* USER CODE BEGIN EV */
void USART1_IRQHandler(void)
{/* USER CODE BEGIN USART1_IRQn 0 */// 接收中斷if (__HAL_UART_GET_FLAG(&huart1, UART_FLAG_RXNE) && __HAL_UART_GET_IT_SOURCE(&huart1, UART_IT_RXNE)) {pxMBFrameCBByteReceived();}// 發送中斷if (__HAL_UART_GET_FLAG(&huart1, UART_FLAG_TXE) && __HAL_UART_GET_IT_SOURCE(&huart1, UART_IT_TXE)) {pxMBFrameCBTransmitterEmpty();}/* USER CODE END USART1_IRQn 0 */HAL_UART_IRQHandler(&huart1);/* USER CODE BEGIN USART1_IRQn 1 *//* USER CODE END USART1_IRQn 1 */
}void TIM2_IRQHandler(void)
{/* USER CODE BEGIN TIM2_IRQn 0 */if (__HAL_TIM_GET_FLAG(&htim2, TIM_FLAG_UPDATE) && __HAL_TIM_GET_IT_SOURCE(&htim2, TIM_IT_UPDATE)) {__HAL_TIM_CLEAR_FLAG(&htim2, TIM_FLAG_UPDATE);pxMBPortCBTimerExpired();}/* USER CODE END TIM2_IRQn 0 */HAL_TIM_IRQHandler(&htim2);/* USER CODE BEGIN TIM2_IRQn 1 *//* USER CODE END TIM2_IRQn 1 */
}
/* USER CODE END EV */

---

? 主程序實現

main.c

/* USER CODE BEGIN Includes */
#include "mb.h"
#include "mbutils.h"
/* USER CODE END Includes *//* USER CODE BEGIN PV */
// 寄存器定義
#define REG_HOLDING_START    1
#define REG_HOLDING_NREGS    10
#define REG_INPUT_START      1
#define REG_INPUT_NREGS      10
#define REG_COILS_START      1
#define REG_COILS_SIZE       16// 寄存器數組
USHORT usRegHoldingBuf[REG_HOLDING_NREGS];
USHORT usRegInputBuf[REG_INPUT_NREGS];
UCHAR ucRegCoilsBuf[REG_COILS_SIZE / 8];
/* USER CODE END PV */int main(void)
{HAL_Init();SystemClock_Config();MX_GPIO_Init();MX_USART1_UART_Init();MX_TIM2_Init();/* USER CODE BEGIN 2 */// 初始化Modbus RTU從機：地址1，UART1端口，9600波特率，無校驗if (eMBInit(MB_RTU, 1, 1, 9600, MB_PAR_NONE) != MB_ENOERR) {Error_Handler();}// 啟用Modbus協議棧if (eMBEnable() != MB_ENOERR) {Error_Handler();}// 初始化寄存器數據for (int i = 0; i < REG_HOLDING_NREGS; i++) {usRegHoldingBuf[i] = i + 100;}/* USER CODE END 2 */while (1){/* USER CODE BEGIN 3 */// 輪詢Modbus協議棧eMBPoll();// 更新輸入寄存器（模擬傳感器數據）usRegInputBuf[0]++;usRegInputBuf[1] = HAL_GetTick() & 0xFFFF;HAL_Delay(10);/* USER CODE END 3 */}
}/* USER CODE BEGIN 4 */
// ==================== Modbus回調函數實現 ====================// 保持寄存器回調（功能碼03/06/16）
eMBErrorCode eMBRegHoldingCB(UCHAR * pucRegBuffer, USHORT usAddress, USHORT usNRegs, eMBRegisterMode eMode)
{eMBErrorCode eStatus = MB_ENOERR;int iRegIndex;if ((usAddress >= REG_HOLDING_START) && (usAddress + usNRegs <= REG_HOLDING_START + REG_HOLDING_NREGS)) {iRegIndex = (int)(usAddress - REG_HOLDING_START);switch (eMode) {case MB_REG_READ:while (usNRegs > 0) {*pucRegBuffer++ = (UCHAR)(usRegHoldingBuf[iRegIndex] >> 8);*pucRegBuffer++ = (UCHAR)(usRegHoldingBuf[iRegIndex] & 0xFF);iRegIndex++;usNRegs--;}break;case MB_REG_WRITE:while (usNRegs > 0) {usRegHoldingBuf[iRegIndex] = *pucRegBuffer++ << 8;usRegHoldingBuf[iRegIndex] |= *pucRegBuffer++;iRegIndex++;usNRegs--;}break;}} else {eStatus = MB_ENOREG;}return eStatus;
}// 輸入寄存器回調（功能碼04）
eMBErrorCode eMBRegInputCB(UCHAR * pucRegBuffer, USHORT usAddress, USHORT usNRegs)
{eMBErrorCode eStatus = MB_ENOERR;int iRegIndex;if ((usAddress >= REG_INPUT_START) && (usAddress + usNRegs <= REG_INPUT_START + REG_INPUT_NREGS)) {iRegIndex = (int)(usAddress - REG_INPUT_START);while (usNRegs > 0) {*pucRegBuffer++ = (UCHAR)(usRegInputBuf[iRegIndex] >> 8);*pucRegBuffer++ = (UCHAR)(usRegInputBuf[iRegIndex] & 0xFF);iRegIndex++;usNRegs--;}} else {eStatus = MB_ENOREG;}return eStatus;
}// 線圈回調（功能碼01/05/15）
eMBErrorCode eMBRegCoilsCB(UCHAR * pucRegBuffer, USHORT usAddress, USHORT usNCoils, eMBRegisterMode eMode)
{eMBErrorCode eStatus = MB_ENOERR;int iNCoils = (int)usNCoils;int usBitOffset;// 檢查地址范圍if ((usAddress >= REG_COILS_START) && (usAddress + usNCoils <= REG_COILS_START + REG_COILS_SIZE)) {usBitOffset = (int)(usAddress - REG_COILS_START);switch (eMode) {case MB_REG_READ:while (iNCoils > 0) {*pucRegBuffer++ = xMBUtilGetBits(ucRegCoilsBuf, usBitOffset, (UCHAR)(iNCoils > 8 ? 8 : iNCoils));iNCoils -= 8;usBitOffset += 8;}break;case MB_REG_WRITE:while (iNCoils > 0) {xMBUtilSetBits(ucRegCoilsBuf, usBitOffset, (UCHAR)(iNCoils > 8 ? 8 : iNCoils), *pucRegBuffer++);iNCoils -= 8;usBitOffset += 8;}break;}} else {eStatus = MB_ENOREG;}return eStatus;
}// 離散輸入回調（功能碼02）
eMBErrorCode eMBRegDiscreteCB(UCHAR * pucRegBuffer, USHORT usAddress, USHORT usNDiscrete)
{// 簡單實現：返回一些固定值return MB_ENOREG;
}
/* USER CODE END 4 */

---

? 工程配置要點

1. 包含路徑添加

Project Settings -> C/C++ -> Include Paths:
├── ../Core/freemodbus/modbus/include
├── ../Core/freemodbus/modbus/rtu
├── ../Core/freemodbus/port
└── ../Core/freemodbus/modbus

2. 源文件添加到工程

將所有 .c 文件添加到Keil/CubeIDE工程中

3. 編譯宏定義（可選）

// 在工程設置中添加（如果需要）
#define MB_RTU_ENABLED 1

---

🔄 RS485方向控制原理

RS485是半雙工通信

• 同一時刻只能單向傳輸：要么發送，要么接收，不能同時進行
• 需要方向控制信號來切換收發模式

---

📡 PA1 (RS485_DE) 的作用

DE/RE引腳說明

RS485收發器（如MAX485）通常有兩個控制引腳：
├── DE (Driver Enable):   高電平=使能發送驅動器
└── RE (Receiver Enable): 低電平=使能接收器大多數情況下：DE和RE連接在一起，或者RE = !DE
所以用一個GPIO就能控制收發方向

方向控制邏輯

// 發送模式：STM32 -> RS485總線 -> 從站
HAL_GPIO_WritePin(RS485_DE_GPIO_Port, RS485_DE_Pin, GPIO_PIN_SET);   // DE=1
// 此時：DE=1(發送使能), RE=0(接收禁用)// 接收模式：從站 -> RS485總線 -> STM32
HAL_GPIO_WritePin(RS485_DE_GPIO_Port, RS485_DE_Pin, GPIO_PIN_RESET); // DE=0
// 此時：DE=0(發送禁用), RE=1(接收使能)

---

🔄 完整通信流程

1. STM32發送數據給從站

// 在portserial.c的vMBPortSerialEnable()函數中：
if (xTxEnable) {HAL_GPIO_WritePin(RS485_DE_GPIO_Port, RS485_DE_Pin, GPIO_PIN_SET);  // 切換到發送模式__HAL_UART_ENABLE_IT(&huart1, UART_IT_TXE);
}

2. STM32接收從站返回的數據

if (xRxEnable) {HAL_GPIO_WritePin(RS485_DE_GPIO_Port, RS485_DE_Pin, GPIO_PIN_RESET); // 切換到接收模式__HAL_UART_ENABLE_IT(&huart1, UART_IT_RXNE);
}

---

📋 實際工作時序

Modbus RTU主從通信過程

時間軸：  發送請求    →    等待響應    →    接收響應
STM32：   Master發送   →    切換到接收   →    讀取Slave回復
RS485_DE： 1(發送模式)  →    0(接收模式)  →    0(接收模式)

舉例：讀取保持寄存器

1. 主機準備發送：DE=1，進入發送模式
2. 主機發送：01 03 00 00 00 01 84 0A (讀從機1的寄存器)
3. 發送完成：DE=0，切換到接收模式
4. 從機響應：01 03 02 01 F4 B8 FA (返回數據500)
5. 主機接收：通過UART接收中斷讀取從機數據

---

? 關鍵要點

? 能雙向通信

• 能發送：DE=1時，STM32可以通過RS485發送數據給從站
• 能接收：DE=0時，STM32可以通過RS485接收從站返回的數據

🎯 方向控制的意義

• 防止總線沖突：確保同一時刻只有一個設備在發送
• 實現半雙工：在發送和接收之間正確切換
• 保護硬件：避免多個發送器同時驅動總線造成損壞

📝 代碼中的自動切換

// FreeModbus會自動調用vMBPortSerialEnable()來控制方向
// 你不需要手動控制，協議棧會：
// 1. 發送時自動設置DE=1
// 2. 發送完成后自動設置DE=0等待接收
// 3. 接收完成后保持DE=0等待下次發送

---

參考博客1
參考博客2
