前言：

增強型可配置串行外設接口ECSPI（Enhanced Configurable Serial Peripheral Interface）是一個全雙工、同步的四線制串行通信模塊，ECSPI 包含一個?64×32 的接收緩沖區（RXFIFO）?和一個?64×32 的發送緩沖區（TXFIFO），64 是 FIFO 深度（可連續存儲 64 個數據單元），32 是位寬（每個單元 32 位，即 4 字節），此時 RXFIFO/TXFIFO 最大可緩存256字節數據；

SPI協議簡介

SPI（Serial Peripheral interface）支持全雙工通信，時鐘頻率可達MHz級別；

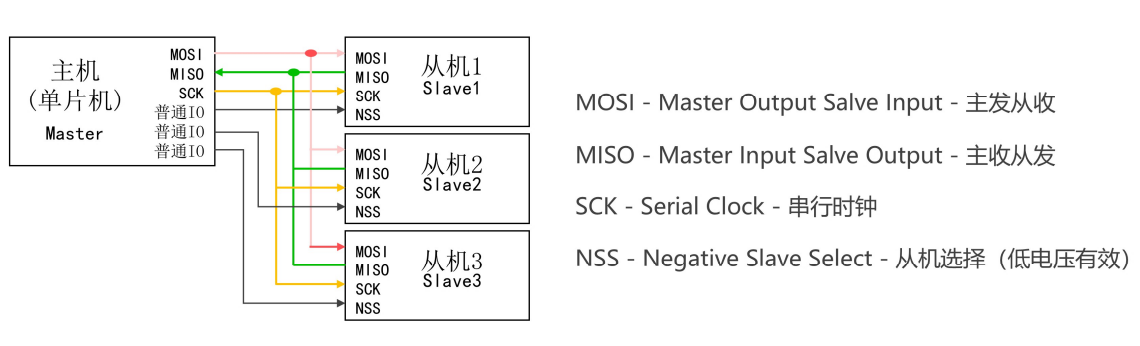

SPI通過4個引腳與外部器件相連：

MISO：主設備輸入/從設備輸出引腳，從模式下發送數據，主模式下接收數據；
MOSI：主設備輸出/從設備輸入引腳，主模式下發送數據，從模式下接收數據；
SCK：串口時鐘，作為主設備的輸出，從設備的輸入，主機負責生成同步時鐘信號；
NSS：片選引腳，用來選擇總線上的特定從機（Slave）進行通信；

極性與相位

時鐘極性（CPOL）指串行時鐘SCLK在空閑狀態（單次數據傳輸完成/無數據傳輸時）的電平；

低極性（CPOL=0）：SCLK 在空閑時保持?低電平；
高極性（CPOL=1）：SCLK 在空閑時保持?高電平；

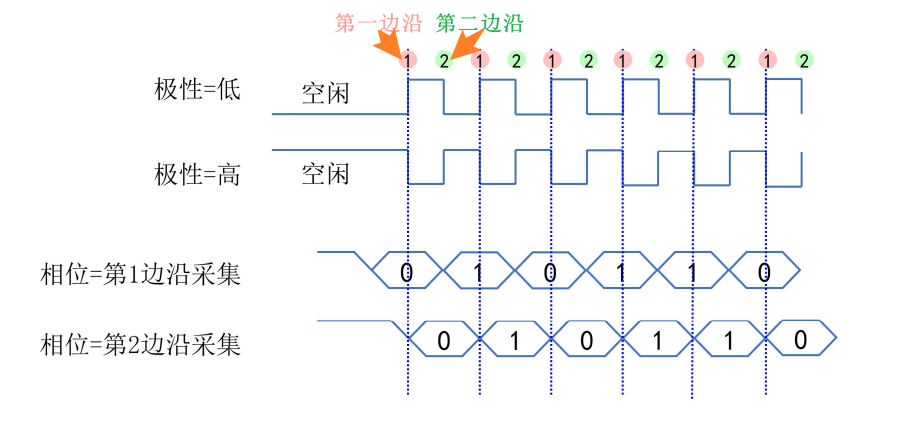

時鐘相位（CPHA）指數據采樣（讀取）發生于?串行時鐘SCLK的哪個邊沿；

CPHA=0：數據在 SCLK 的第一個邊沿被采樣，第二個邊沿用于更新數據（主從機更新自身的移位寄存器）；
CPHA=1：數據在 SCLK 的第二個邊沿被采樣，第一個邊沿用于更新數據；

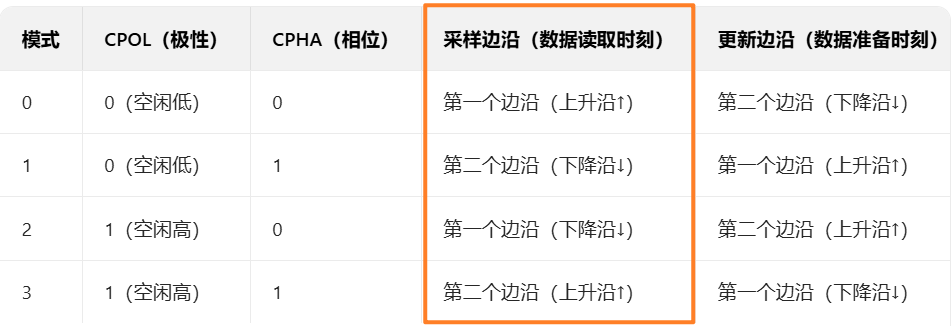

?SPI協議按照極性與相位可組合為四種模式，分別為模式0（Mode 0)，模式1（Mode 0)，模式2（Mode 2)，模式3（Mode 3)；

注意:? SPI 是全雙工通信，但是發送數據和采樣數據必然發生在同一個時鐘周期的不同邊沿；

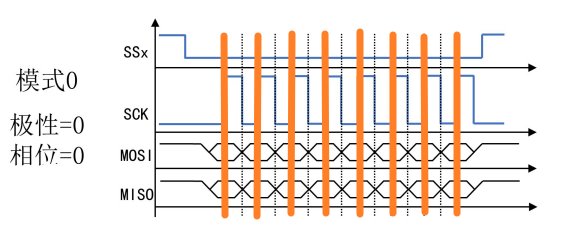

以模式 0 為例，CPOL=0, CPHA=0，核心邏輯如下：

1. 主機側行為（Master）：

發送數據（MOSI 輸出）：在 SCLK 的?下降沿（第二邊沿）完成移位輸出（數據從主機移位寄存器 → MOSI 總線）；
采樣數據（MISO 輸入）：在 SCLK 的?上升沿（第一邊沿）完成鎖存采樣（數據從 MISO 總線 → 主機移位寄存器）；

2. 從機側行為（Slave）：

發送數據（MISO 輸出）：在 SCLK 的?上升沿（第一邊沿）完成移位輸出（數據從從機移位寄存器 → MISO 總線）；
采樣數據（MOSI 輸入）：在 SCLK 的?下降沿（第二邊沿）完成鎖存采樣（數據從 MOSI 總線 → 從機移位寄存器）；

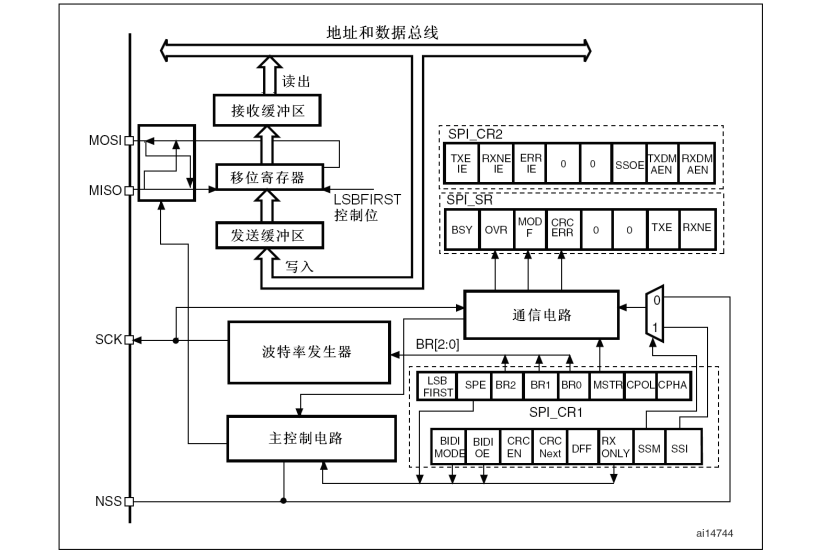

SPI框圖

移位寄存器（Shift Register）:? 串并轉換器

發送側：CPU 寫入的字節并行加載到移位寄存器，然后通過 MOSI 逐位串行發送；
接收側：從機通過 MISO 發來的串行位，逐位串行移入到移位寄存器，最終合并為并行字節，供 CPU 讀取；

發送緩沖區（TX Buffer）：

將發送緩沖區可設計為先進先出隊列（TXFIFO），允許 CPU 提前寫入多個待發送數據，SPI 自動按順序發送，無需 CPU 逐字節判斷發送緩沖區為空；

接收緩沖區（RX Buffer）：

將接收緩沖區可設計為先進先出隊列（RXFIFO），自動緩存多個接收數據，CPU 可批量讀取，避免因 CPU 響應慢導致數據丟失；

波特率發生器：?

可以配置分頻系數，生成指定頻率 SCLK 時鐘；

?單字節收發

假設主機向從機發送?0x55（二進制?01010101），同時接收從機返回的?0xAA（二進制?10101010），假定

CPOL=0，CPHA=0，模式 0，SCK 空閑低電平，上升沿發送 / 采樣數據；
數據寬度為8位數據，比特位傳輸順序為MSB（先傳最高有效位）；

發送數據流程

路徑：CPU → TXFIFO → 移位寄存器 → MOSI → 從機

Step 1：CPU 寫入數據到 TXFIFO
CPU 通過地址和數據總線，將待發送的字節?0x55?寫入?發送緩沖區（TXFIFO），若 TXFIFO 支持多字節，可連續寫入多個數據，SPI 會自動按順序發送；

Step 2：移位寄存器加載數據
主控制電路檢測到 TXFIFO 有數據，觸發移位寄存器從 TXFIFO 取出第一個字節?0x55，并行加載到移位寄存器中（移位寄存器內容：01010101）；

Step 3：SCK 時鐘驅動，逐位發送
波特率發生器根據設置的分頻系數生成 SCK 時鐘（假設分頻后頻率為?f_SCK），在 SCK 的上升沿，移位寄存器將?0x55?從最高比特位開始通過?MOSI 引腳?逐位移出，發送到從機；

第 1 個上升沿：發送?0（0x55?的第 7 位，MSB）；
第 2 個上升沿：發送?1（0x55?的第 6 位）；
…… 直到 8 個時鐘后，0x55?全部發送完成；

Step 4：TXE 標志反饋發送緩沖區是否為空
當移位寄存器的 8 位全部發送后，TXFIFO 中若無新數據，狀態寄存器 發送緩沖區空標志位置位，通知 CPU可以寫入下一個字節；

接收數據流程

路徑：從機 → MISO → 移位寄存器 → RXFIFO → CPU

Step 1：從機數據輸入 MISO
從機通過?MISO 引腳?發送數據?0xAA（二進制?10101010），在 SCK 的上升沿，主機的移位寄存器逐位捕獲 MISO 的信號；

Step 2：移位寄存器串并轉換
每個 SCK 上升沿，移位寄存器將 MISO 的一位存入，持續 8 個時鐘后，完整的字節?0xAA?被存入?接收緩沖區（RXFIFO）；

Step 3：RXNE 標志反饋接收緩沖區非空
當接收字節被轉移到 RXFIFO，狀態寄存器的接收緩沖區非空標志位置位，通知 CPU讀取數據；

Step 4：CPU 讀取 RXFIFO
CPU 通過地址和數據總線訪問 RXFIFO，讀出?0xAA，完成接收；

ECSPI控制器

I.MX6ULL 具有 4 個 ECSPI，每個 ECSPI 支持四個硬件片選信號

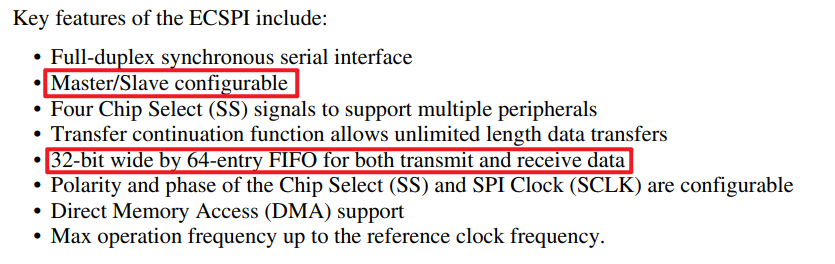

關鍵特性

全雙工同步串行接口
可配置為主機 / 從機模式
四路片選（SS）信號，支持多外設連接
傳輸續傳功能，允許無限制長度的數據傳輸
收發數據均采用?32 位寬、64 項深度?的 FIFO（即每個 FIFO 可存 64 個 32 位數據）
片選（SS）和 SPI 時鐘（SCLK）的極性與相位均可配置
支持直接內存訪問（DMA）
最大工作頻率可達到參考時鐘頻率（即與系統參考時鐘同頻運行）

主機模式（Master Mode）：設備作為通信發起者和控制者，主動產生?SCLK 時鐘?和?片選信號（SS），驅動數據傳輸；
從機模式（Slave Mode）：設備作為被動響應者，不產生時鐘，等待主機的 SCLK 和 SS 信號，同步收發數據；

時鐘源

主機作為 SPI 時鐘（SCLK）的主動生成者，從機作為?被動同步者，主機選取通信速度（SCLK 頻率）不能超過從機規格書中標注的最大時鐘頻率，否則傳感器無法正確采樣，導致數據傳輸出錯；

結論：主機的 SCLK 頻率 ≤ 從機支持的最大 SCLK 頻率

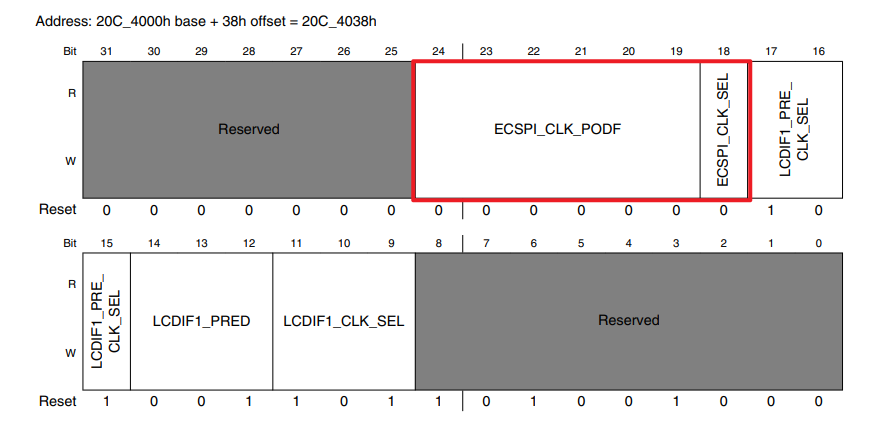

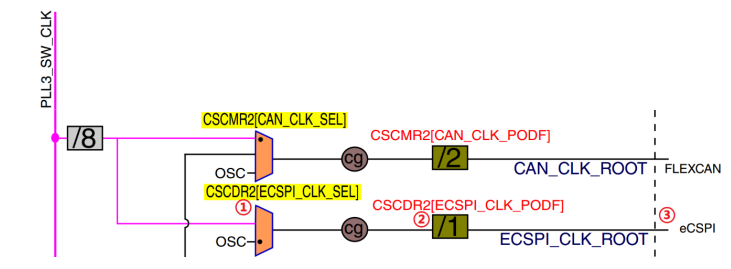

?①. 復用器用于選擇根時鐘源，由 CSCDR2寄存器的 ECSPI_CLK_SEL位控制，配置為 0 選擇 pll3_60m 作為 ECSPI 根時鐘源，配置為 1 選擇 osc_clk 作為 ECSPI 時鐘源；假設配置為1；?

?②. ECSPI 時鐘分頻值，由CSCDR2寄存器的ECSPI_CLK_PODF位控制，分頻值為（2^ECSPI_CLK_PODF），假設設置為 0，即?1 分頻；

③.? 最終進入 ECSPI模塊時鐘ECSPI_CLK_ROOT=60MHz；

主機模式

等待狀態

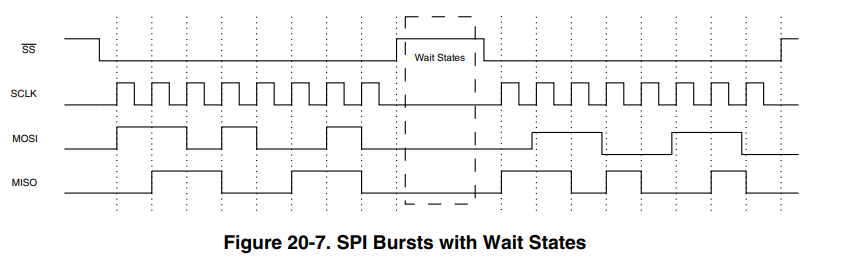

若主機（ECSPI）速度遠快于從設備，從設備可能因無法及時處理數據導致錯誤，存在一種解決方案是在?連續的 SPI 突發傳輸之間（突發傳輸：單次片選（SS）有效期間，連續傳輸多個字節 / 位的數據塊）?插入若干個等待狀態（空閑周期），延長傳輸間隔，給從設備足夠時間處理數據；

階段 1：第一個突發傳輸（Burst 1）

SS 拉低（選中從機）→ SCLK 產生時鐘脈沖 → MOSI/MISO 傳輸數據→ SS 拉高（釋放從機，結束第一個突發）；

階段 2：等待狀態（Wait States）

SS 保持拉高（從機被釋放，不響應 SCLK）→ SCLK 產生空閑時鐘（由寄存器?ECSPI_PERIODREG?配置，用于延長間隙時間）→ 此階段無數據傳輸，給從機 / 主機時間處理上一突發的收尾（從機將 RXFIFO 數據寫入內部緩存，主機準備下一突發的 TXFIFO 數據）；

階段 3：第二個突發傳輸（Burst 2）

SS 再次拉低（重新選中從機）→ SCLK 恢復時鐘脈沖 → 繼續傳輸新的一組數據 → SS 拉高（結束第二個突發）；

實現機制：

數量控制：通過?ECSPI_PERIODREG[SAMPLE PERIOD]?配置等待狀態的持續周期數（插入 n個時鐘周期的空閑）；
時鐘源選擇：通過?ECSPI_PERIODREG[CSRC]?選擇等待狀態的時鐘來源；

片選控制

SPI 片選控制用于決定當前操作是?單突發傳輸?還是?多突發傳輸；

單突發傳輸：?一次片選（SS）持續低電平期間，連續傳輸?多個數據塊，片選（SS）僅拉低一次，直到所有數據傳輸完成后才拉高；

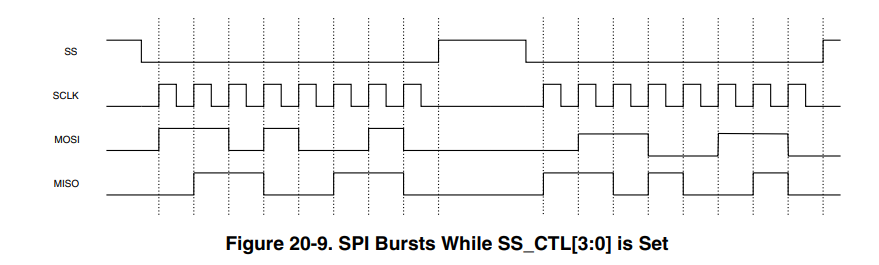

多突發傳輸：將傳輸拆分為?多個獨立的短突發，每次突發對應?獨立的片選周期（SS 拉低→傳輸→拉高），片選（SS）多次拉低 / 拉高，每次突發是獨立的片選有效周期；

ECSPI_CONREG寄存器BURST_LENGTH位定義單個突發的最大字節數，ECSPI_CONREG寄存器SS_CTL位進行模式切換；

SS_CTL置位（多突發傳輸）：適合需獨立片選觸發的外設；
SS_CTL清零（單突發傳輸）：適合需連續數據流的外設；

單突發傳輸

一?突發前：片選拉低，初始化通信

SS 拉低 → 從機被選中，進入待命狀態；
SCLK 開始產生時鐘脈沖 → 準備傳輸數據；

二數據傳輸階段 1：TXFIFO 有數據，連續移位

TXFIFO 預存數據→ ECSPI 自動從 FIFO 取數據，通過 MOSI 逐位移出；
SCLK 持續運行 → 每個時鐘邊沿觸發 MOSI/MISO 數據移位（全雙工同步）；

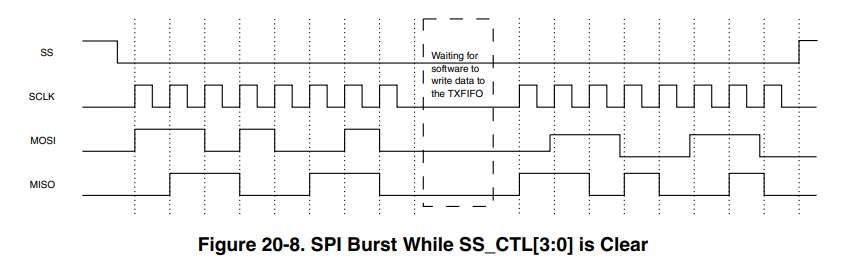

三等待間隙：TXFIFO 空，SCLK 暫停

若 TXFIFO 數據耗盡（兩個 8 位數據傳輸完成，新數據未及時填充）→ ECSPI 插入等待軟件寫數據的間隙：
SCLK 暫停產生 “有效移位時鐘”（可能保持固定電平或低速運行）；
此間隙給軟件時間填充 TXFIFO（如 CPU 響應中斷，寫入新數據到 TXFIFO）；

四數據傳輸階段 2：TXFIFO 填充后，恢復傳輸

軟件向 TXFIFO 寫入新數據 → ECSPI 檢測到 FIFO 非空，恢復 SCLK 時鐘脈沖；
繼續傳輸后續數據，直到 BURST LENGTH 定義的長度完成；

五?突發后：片選拉高，結束通信

所有數據傳輸完成 → SS 拉高 → 釋放從機，結束本次單突發傳輸；

多突發傳輸

?相位控制

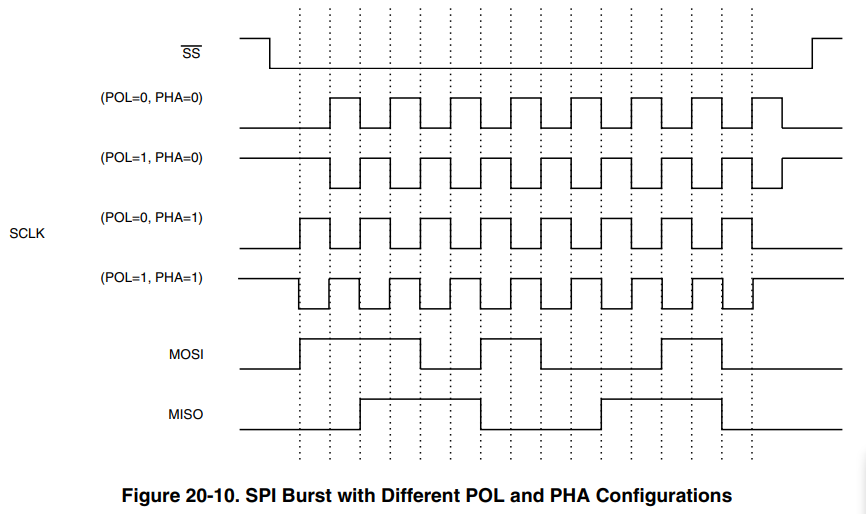

相位控制位（ECSPI_CONREG[PHA]）用于控制?發送數據的移位輸出邊沿?和?接收數據的鎖存邊沿；

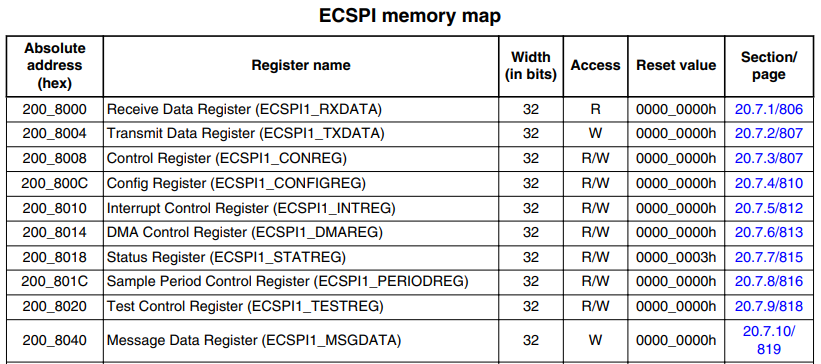

ECSPI Memory Map

ECSPI寄存器

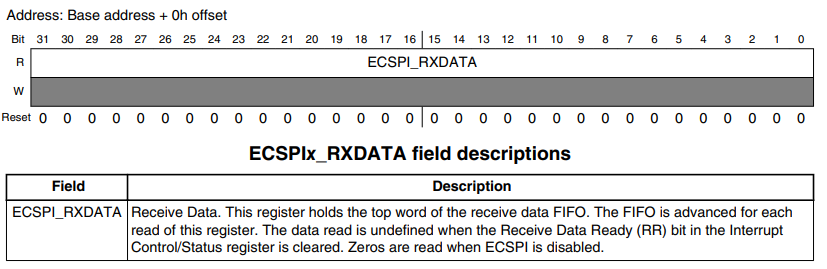

ECSPIx_RXDATA

只讀寄存器（Read-Only），該寄存器始終顯示FIFO 最前端的未讀數據（即第一個入隊、尚未被讀取的數據），每次成功讀取該寄存器（且 RXFIFO 非空），FIFO 會自動推進即頭部數據被消費，下一個數據上移到 FIFO 頭部，等待下一次讀取；

ECSPIx_TXDATA

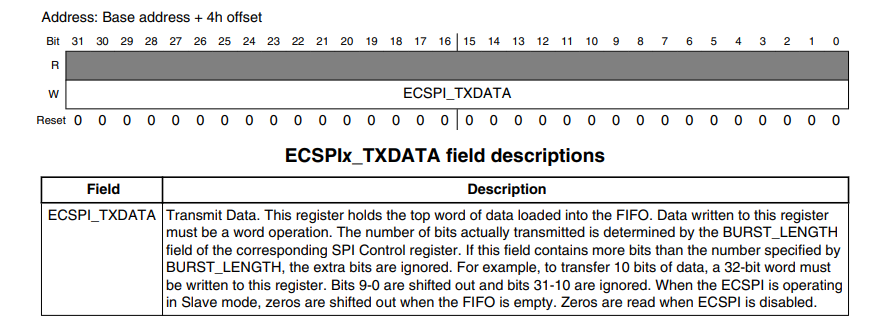

只寫寄存器（Write-Only），寫入的數據追加到 FIFO 尾部，該寄存器允許軟件持續寫入數據到 FIFO 尾部（只要 FIFO 未滿），即使 SPI 正在發送數據（ECSPI_CONREG[XCH]=1，即XCH 置位，硬件正在發送 TXFIFO 中的數據）；

?ECSPIx_CONREG

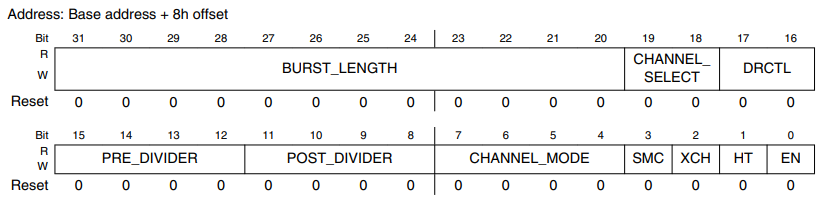

bit[31:20]: BURST_LENGTH位，定義?單次 SPI 突發（片選（SS）僅拉低一次）傳輸的有效位數，從 LSB 開始，截取連續?n?位傳輸，n = BURST_LENGTH + 1，示例如下：

0x00000003（二進制?0000 0000 0000 0000 0000 0000 0000 0011）：

BURST_LENGTH=0x000（n=1）→ 傳輸?bit0=1（LSB）；
BURST_LENGTH=0x001（n=2）→ 傳輸?bit0=1?，?bit1=1?；

典型值映射：

0x000?→ 1 位（LSB 優先）；
0x01F?→ 32 位（完整字傳輸）；

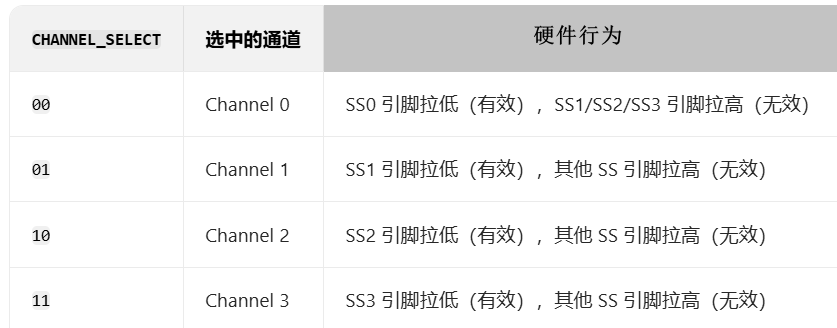

bit[19:18]:?CHANNEL_SELECT位，通道選擇位，通道是指同一 ECSPI 模塊內部，通過硬件片選（SS0~SS3）區分的從設備選擇通道；

bit[15:12]:?PRE_DIVIDER位，預分頻，0000=1 分頻，0001=2 分頻，…，1111=16 分頻；

bit[11:8]:?POST_DIVIDER位，后分頻（2 的冪次分頻），0000=2?=1 分頻，0001=21=2 分頻，…，1111=21? 分頻；

ECSPI 采用?兩級分頻器?生成 SPI 時鐘（SCLK），公式：
SCLK頻率 = 參考時鐘 / [(PRE_DIVIDER + 1) × (2^POST_DIVIDER)]

假設參考時鐘為 80MHz，需 SCLK=10MHz → 總分頻?80/10=8；
選?PRE_DIVIDER=0001（2 分頻），POST_DIVIDER=0010（4 分頻）→ 總分頻?2×4=8，符合需求；

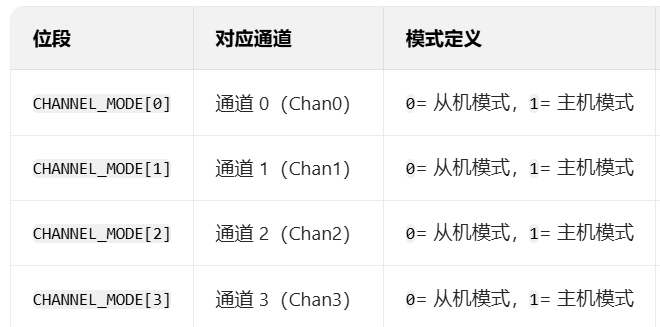

bit[7:4]:?CHANNEL_MODE位，ECSPI1 模塊的?通道編號?與?片選引腳（SSn）?是?一一固定對應?，每個通道可獨立配置主 / 從模式；

bit[3]: SMC位，SMC位僅對主機模式通道有效，即?CHANNEL_MODE=1，決定：當 TXFIFO 有數據時，ECSPI 如何觸發SPI 突發傳輸，具有兩種觸發邏輯，由?SMC?位的值決定：

模式 1：SMC = 0（默認）→?由?XCH?位顯式控制啟動

觸發條件：需軟件主動設置?XCH?位（ECSPI_CONREG[XCH] = 1），才會啟動 SPI 突發傳輸；
與?SS_CTL?協同：XCH?啟動的是單次突發還是多次突發，由?SS_CTL（SPI SS Wave Form Select）決定：
若?SS_CTL?配置為多突發模式：XCH?置 1 后會持續啟動突發，直到 TXFIFO 空或手動清零?XCH；
若?SS_CTL?配置為單突發模式：XCH?置 1 僅啟動一次突發，傳輸完成后自動清零?XCH；

模式 2：SMC = 1?→?寫入 TXFIFO 時自動啟動

觸發條件：無需軟件干預?XCH，只要向 TXFIFO 寫入數據（通過?ECSPI_TXDATA?寄存器），硬件會立即自動啟動 SPI 突發傳輸；
特點：數據寫入 TXFIFO 的瞬間，突發自動開始，適合需要實時采集傳感器數據的場景；

bit[2]:XCH位，用于控制?SPI 突發的啟動時機；

0：空閑（無傳輸）；
1：啟動單次 / 多次突發（由?SS_CTL?定義模式），傳輸中自動保持置 1，完成后清零

bit[0]: EN位，使能 / 禁用 ECSPI 模塊；

置?1：使能模塊；
置?0：禁用模塊；

ECSPIx_CONFIGREG

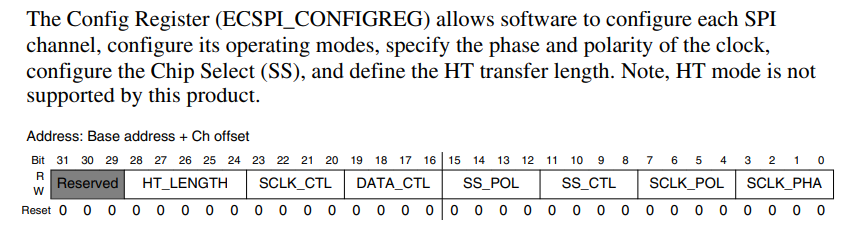

bit[23:20]:SCLK_CTL（SCLK 空閑狀態控制位），用于控制每個通道的?SCLK 在空閑期的電平狀態，SCLK_CTL[3:0]?分別對應?Channel 3~0；

0：空閑時 SCLK 保持?低電平；
1：空閑時 SCLK 保持?高電平；

?bit[19:16]:DATA_CTL（數據引腳空閑狀態控制），DATA_CTL[3:0]?分別對應?Channel 3~0（每位控制一個通道）；

0：空閑時數據引腳保持?高電平；
1：空閑時數據引腳保持?低電平；

bit[15:12]:SS_POL（片選極性控制），控制每個通道的?片選信號（SSn）的有效電平，SS_POL[3:0]?分別對應?Channel 3~0；

0：SS 有效電平為?低電平（常見模式，SS 拉低選通從機）；
1：SS 有效電平為?高電平（特殊場景，SS 拉高選通從機）；

bit[11:8]:?SS_CTL（片選波形控制），主機模式（SMC=0?時生效）：

0：單突發模式 → 片選保持低電平，僅傳輸一次突發；
1：多突發模式 → 片選在突發間拉高，連續傳輸多次突發（直到 TXFIFO 空）

bit[7:4]:SCLK_POL，控制每個通道的?SCLK 極性（空閑電平），SCLK_POL[3:0]?分別對應?Channel 3~0（每位控制一個通道的 SCLK 極性）；

0：SCLK 空閑電平為?高（CPOL=1）；
1：SCLK 空閑電平為?低（CPOL=0）；

bit[3:0]:?SCLK_PHA（時鐘相位控制，即 CPHA），控制每個通道的?SCLK 相位（數據采樣 / 移位的邊沿），SCLK_PHA[3:0]?分別對應?Channel 3~0（每位控制一個通道的 SCLK 相位）；

0：Phase 0 模式 → 采樣在?第一邊沿（由 CPOL 決定上升 / 下降沿）；
1：Phase 1 模式 → 采樣在?第二邊沿（由 CPOL 決定上升 / 下降沿）；

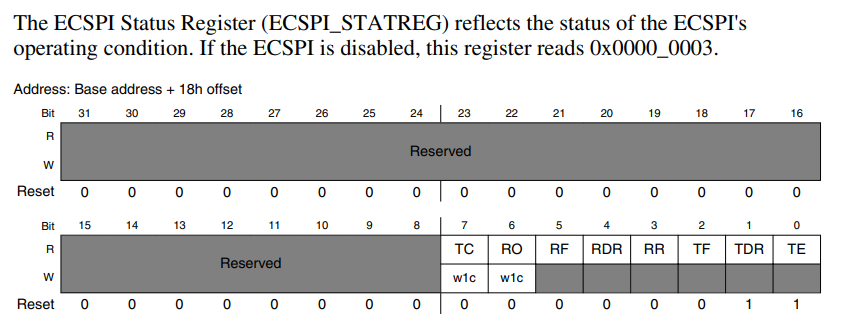

ECSPIx_STATREG

?bit[7]:（TC），傳輸完成狀態（Transfer Completed），用于指示當前 SPI 突發傳輸是否完成；

0：傳輸中（數據移位未完成，或新傳輸已啟動）；
1：傳輸完成（所有數據已移位輸出 / 輸入，可啟動新傳輸）；
操作：寫 1 清零（w1c），軟件需主動清零以準備下一次傳輸；

bit[6]: (RO），接收 FIFO 溢出（RXFIFO Overflow），用于檢測?RXFIFO 溢出錯誤；

0：無溢出；
1：溢出（數據丟失風險，需軟件處理）；
操作：寫 1 清零（w1c），清零后需檢查 RXFIFO 數據，避免遺漏；

bit[5]:?（RF），接收 FIFO 滿（RXFIFO Full），用于指示 RXFIFO 是否已滿（達到 64 字深度）；

0：未滿（可繼續接收數據）；
1：已滿（需立即讀取 RXFIFO，否則可能觸發 RO 溢出）；
操作：只讀，由硬件根據 FIFO 狀態自動更新；

bit[3]:?（RR），接收 FIFO 就緒（RXFIFO Ready），指示 RXFIFO 中是否有有效數據（至少 1 個字）；

0：空（無有效數據，讀取 RXDATA 會返回未定義值）；
1：就緒（有數據，可安全讀取 RXDATA）；
操作：只讀，由硬件根據 FIFO 狀態自動更新；

bit[2]:?（TF），發送 FIFO 滿（TXFIFO Full），用于指示 TXFIFO 是否已滿（達到 64 字深度）；

0：未滿（可繼續寫入數據）；
1：已滿（寫入 TXDATA 會失敗，需等待 FIFO 空）；
操作：只讀，由硬件根據 FIFO 狀態自動更新；

bit[0]:?（TE），發送 FIFO 空（TXFIFO Empty），用于指示 TXFIFO 是否為空（無有效數據）；

0：非空（有數據，可繼續傳輸）；
1：空（需寫入數據，否則傳輸會暫停或發送 0）；
操作：只讀，由硬件根據 FIFO 狀態自動更新；

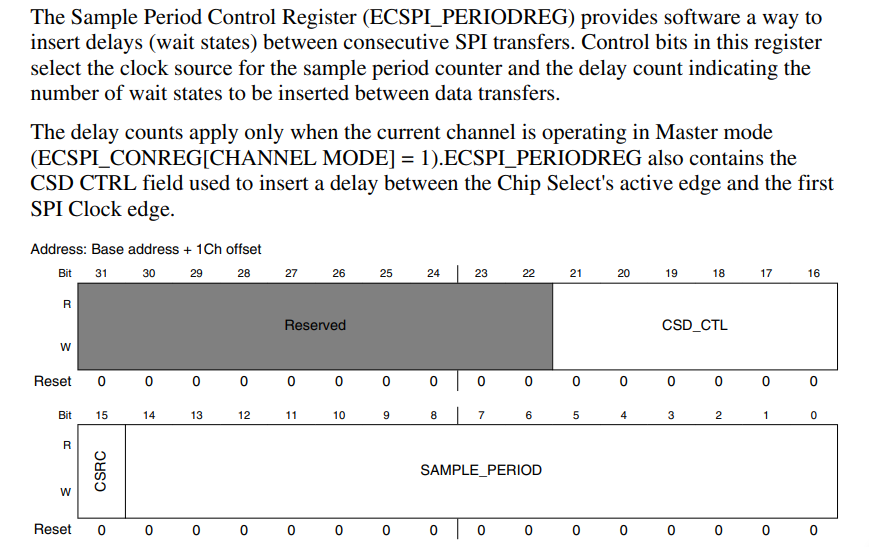

ECSPIx_PERIODREG

bit[21:16]:?CSD_CTL位，主機拉低片選（SS）選中從機后，先等幾個 SCLK 周期，讓從機準備好接收數據，CSD_CTL用于控制片選有效邊沿 → 第一個 SCLK 邊沿?的延遲時鐘數，取值范圍為?0 - 63，表示插入?0 - 63?個?SPI 時鐘周期（SCLK）?的延遲；

bit[15]:CSRC位，用于選擇等待狀態的時鐘來源，決定延遲時間的基準頻率；

0：SPI 時鐘（SCLK）→ 延遲時間隨 SCLK 頻率動態變化（當SCLK=10MHz 時，1 個等待狀態 = 100ns，當SCLK=1MHz 時 = 1μs）；
1：低頻參考時鐘（32.768KHz）→ 延遲時間固定（1 個等待狀態≈30.5μs），不受 SCLK 頻率影響；
