Intel X86架構數據的運算主要由通用寄存器處理，但浮點數例外，浮點數的運算由專門的FPU寄存器處理。二進制浮點數由三部分組成：符號，有效數字和階碼。這些格式都出自由IEEE組織制定的標準754-1985：以下是三種浮點數的格式：
●32位單精度數值包含1位符號、8位階碼，以及23位有效數字的小數部分。
●64位雙精度數值包含1位符號、11位階碼，以及52位有效數字的小數部分。
●80 位擴展雙精度數值包含1位符號、16 位階碼，以及 63 位有效數字的小數部分。
本篇介紹浮點數處理與指令編碼。

12.3 x86指令編碼

若要完全理解匯編語言操作碼和操作數，就需要花些時間了解匯編指令翻譯成機器語言的方法。由于Intel 指令集使用了豐富多樣的指令和尋址模式，因此這個問題相當復雜。首先以實地址模式的8086/8088為例來說明，之后，再展示32 位處理器帶來的變化。

Intel 8086處理器是第一個使用復雜指令集計算機(Complex Instruction Set Computer CISC)設計的處理器。這種指令集中包含了各種各樣的內存尋址、移位、算術運算、數據傳送和邏輯操作。與RISC(精簡指令集計算機，Reduced Instruction Set Computer)指令相比，Intel 指令在編碼和解碼方面有些復雜。指令編碼(encode)是指將匯編語言指令及其操作數轉換為機器碼。指令解碼(decode)是指將機器指令轉換為匯編語言。對 Intel 指令編碼和解碼的逐步解釋至少將有助于喚起對MASM 作者們辛苦工作的理解和欣賞。

12.3.1 指令格式

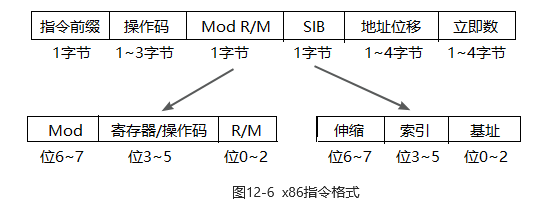

一般的x86機器指令格式(圖12-6)包含了一個指令前綴字節、操作碼、Mod R/M 字節、伸縮索引字節(SIB)、地址位移和立即數。指令按小端順序存放，因此前綴字節位于指令的起始地址。每條指令都有一個操作碼，而其他字段則是可選的。少數指令包含了全部字段，平均來看，絕大多數指令都有2個或3個字節。下面是對指令字段的簡介:

●指令前綴 覆蓋默認操作數大小。

●操作碼 (操作代碼)指定指令的特定變體。比如，按照使用的參數類型，指令 ADD有 9種不同的操作碼。

●Mod R/M 字段指定尋址模式和操作數。符號“R/M”代表的是寄存器和模式。表12-18列出了Mod字段，表12-19給出了當Mod=10b時16 位應用程序的R/M 字段。

●伸縮索引字節 (scale indexbyte，SIB)用于計算數組索引偏移量。

●地址位移 字段保存了操作數的偏移量，在基址-偏移量或基址-變址-偏移量尋址模式中，該字段還可以與基址或變址寄存器相加。

●立即數 字段保存了常量操作數。

D16表示偏移量是16位的。

12.3.2 單字節指令

沒有操作數或只有一個隱含操作數的指令是最簡單的指令。這種指令只需要操作碼字段，字段值由處理器的指令集預先確定。表12-20列出了幾個常見的單字節指令。在這些指令中，INCDX指令好像是不應該出現的，它出現的原因是:指令集的設計者決定為某些常用指令提供獨特的操作碼。其結果是，為了代碼量和執行速度要對寄存器增量操作進行優化。

12.3.3 立即數送寄存器

立即操作數(常數)按照小端順序(起始地址為最低字節)添加到指令。首先關注的是立即數送寄存器指令，暫不考慮內存尋址的復雜性。將一個立即字送寄存器的MOV指令的編碼格式為:B8+rw dw，其中操作碼字節的值為B8+rw，表示將一個寄存器編號(0~7)與B8相加;dw為立即字操作數，低字節在低地址。(表12-21列出了操作碼使用的寄存器編號。)下面例子中出現的所有數值都為十六進制。

示例: PUSH CX 機器指令為51。編碼步驟如下:

1)帶一個16位寄存器操作數的PUSH指令編碼為50。

2)CX的寄存器編碼為1，因此1+50得到操作碼為51。

示例: MOV AX，1 機器指令為B8 01 00(十六進制)。編碼過程如下:

1)立即數送16位寄存器的操作碼為 B8。

2)AX的寄存器編號為0，將0加上B8(參見表12-21)。

3)立即操作數(0001)按小端順序添加到指令(01，00)。

示例: MOV BX，1234h 機器指令為BB 34 12。編碼過程如下:

1)立即數送16位寄存器的操作碼為B8。

2)BX 的寄存器編號為3，將3加上 B8 得到操作碼BB。

3)立即操作數字節為34 12。

從實踐的角度出發，建議手動匯編一些MOV立即數指令來提高能力，然后通過MASM的源列表文件中的生成代碼來檢查匯編結果。

完整代碼測試筆記

;12.3.3.asm         12.3.3 立即數送寄存器
;將一個立即字送寄存器的MOV指令的編碼格式為:B8+rw dw，其中操作碼字節的值為B8+rw，
;表示將一個寄存器編號(0~7)與B8相加;dw為立即字操作數，低字節在低地址。INCLUDE Irvine32.inc.code
main PROC;push指令編碼為50， DX的寄存器編碼為2，因此2+50得到操作碼52push dx;立即數送16位寄存器的操作碼為B8，DX的寄存器編號為2,相加得到操作碼BA;立即操作數22h按小端順序添加到指令（22 00），所以機器碼為 BA 22 00mov dx, 22h;立即數送16位寄存器的操作碼為B8，CX的寄存器編號為1,相加得到操作碼B9;立即操作數1234h按小端順序添加到指令（34 12），所以機器碼為 B9 34 12mov cx, 1234hINVOKE ExitProcess, 0
main ENDP
END main

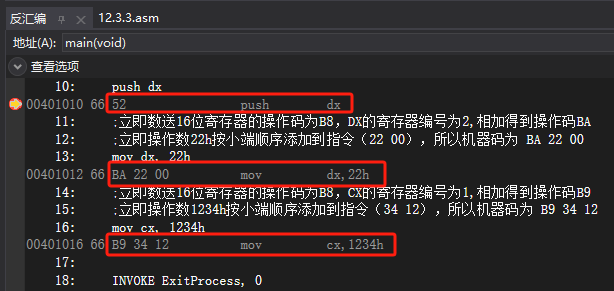

查看反匯編：

12.3.4 寄存器模式指令

在使用寄存器操作數的指令中，ModR/M字節用一個3位的標識符來表示寄存器操作數。表12-22列出了寄存器的位編碼。操作碼字段的位0用于選擇8位或16位寄存器1表示16位寄存器，0表示8位存器。

比如，MovAx，Bx的機器碼為89D8。寄存器送其他操作數的16位MOV指令的Intel編碼為89r，其中/r表示操作碼后面帶一個Mod R/M字節。Mod R/M字節有三個字段(mod、reg和r/m)。例如，若 Mod R/M 的值為D8，則它包含如下字段:

●6~7是mod字段，指定尋址模式。mod字段為11表示r/m字段包含的是一個寄存器編號。

●位3~5是reg字段，指定源操作數。在本例中，BX就是編號為011的寄存器。

●位0~2是r/m字段，指定目的操作數。本例中，AX是編號為000的寄存器。

表12-23 列出了更多使用8位和16位寄存器操作數的例子，

12.3.5 處理器操作數大小前綴

現在將注意力轉回到x86處理器(IA-32)的指令編碼。有些指令以操作數大小前綴開始，覆蓋了其修改指令的默認段屬性。問題是，為什么有指令前綴?在編寫8088/8086 指令集時，幾乎所有 256 個可能的操作碼都用于處理帶有8位和 16 位操作數的指令。當 Intel 開發32位處理器時，就需要想辦法發明新的操作碼來處理32位操作數，而同時還要保持與之前處理器的兼容性。對于面向 16 位處理器的程序，所有使用 32位操作數的指令都添加一個前綴字節。對于面向 32 位處理器的程序，默認為 32 位操作數，因此所有使用 16 位操作數的指令添加一個前綴字節。8 位操作數不需要前綴。

示例:16位操作數 現在對表 12-23 中的 MOV 指令進行匯編，以此為例來看看在16位模式下前綴字節是如何起作用的。.286 偽指令指明編譯代碼的目標處理器，確保不使用32位寄存器。下面的每條MOV指令都給出了其指令編碼:

.model small
.286
.stack 100h
.code
main PROCmov ax, dx				;8B C2mov al, dl				;8A C2

現在對32位處理器匯編相同的指令，使用.386 偽指令，默認操作數為 32 位。指令將包括16 位和 32 位操作數。第一條MOV指令(EAX、EDX)使用的是32 位操作數，因此不需要前綴。第二條MOV(AX、DX)指令由于使用的是16位操作數，因此需要操作數大小前綴(66):

.model small
.386
.stack 100h
.code
main PROCmov eax, edx			;8B C2mov ax, dx				;66 8B C2mov al, dl				;8A C2

12.3.6 內存模式指令

如果 Mod R/M 字節只用于標識寄存器操作數，那么 Intel 指令編碼就會相對簡單。實際上，Intel 匯編語言有著各種各樣的內存尋址模式，這就使得Mod R/M 字節編碼相當復雜。(指令集的復雜性是RISC設計支持者常見的批評理由。

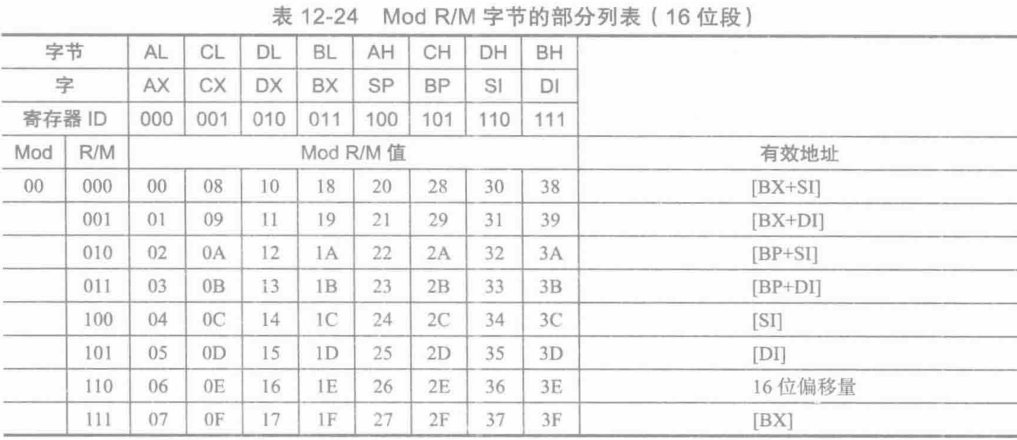

Mod R/M 字節正好可以指定256 個不同組合的操作數。表 12-24 列出了Mod 00 時的Mod R/M字節(十六進制)。(完整的表格參見《Intel 64and IA-32 Architectures SoftwareDeveloper's Manual》，卷2A。)Mod R/M 字節編碼的作用如下:Mod 列中的兩位指定尋址模式的集合。比如，Mod 00 有 8 種可能的 R/M 數值(000b~111b)，有效地址列給出了這些數值標識的操作數類型。

假設想要編碼MOV AX，[SI]，Mod位為00b，R/M位為100b。從表12-19可知 AX的寄存器編號為000b，因此完整的Mod R/M 字節為00 000 100b 或04h:

十六進制字節 04 在表12-24 的AX列第5 行。

MOV [SI]，AL 的Mod R/M 字節還是一樣的(04h)，因為寄存器AL 的編號也是000。現在對指令MOV [SI]，AL進行編碼。8 位寄存器的傳送操作碼為88。Mod R/M 字節為04h，則機器碼為88 04。

MOV 指令示例

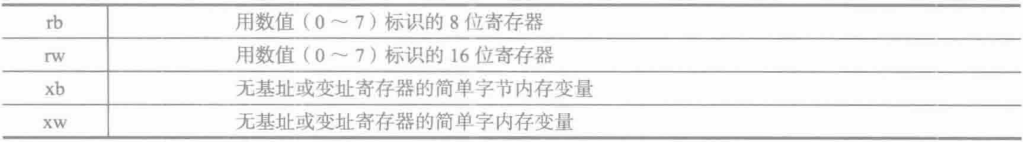

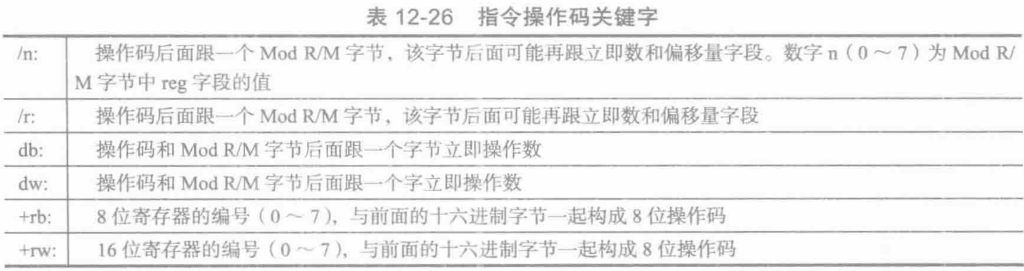

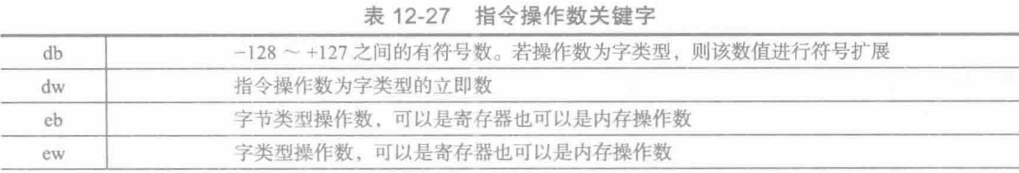

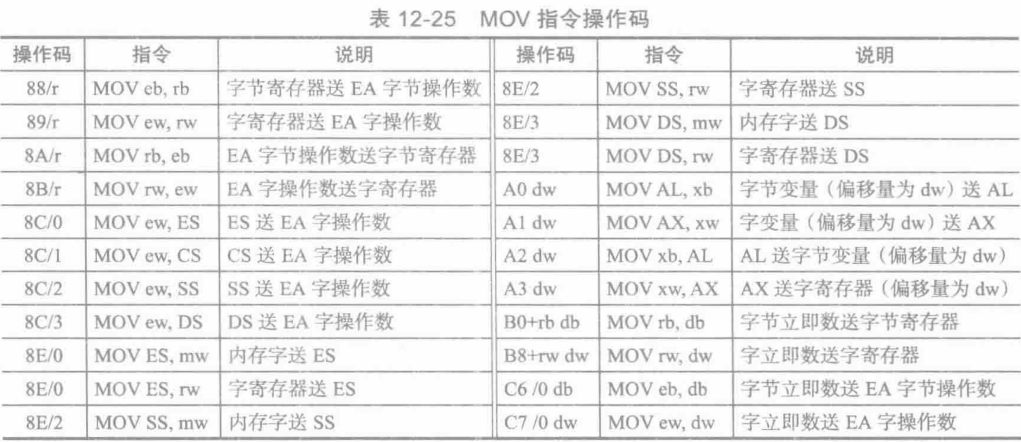

表12-25列出了8位和16位MOV指令所有的指令格式和操作碼。表 12-26 和表 12-27給出了表 12-25 中縮寫符號的補充信息。手動匯編 MOV指令時可以用這些表作為參考。(更多細節請參閱Intel 手冊。)

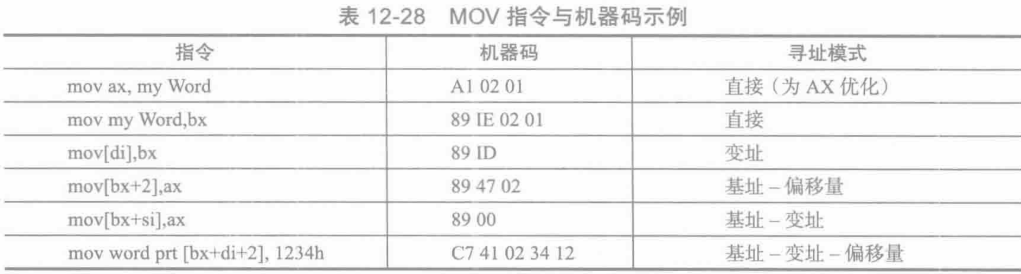

表12-28列出了更多的MOV指令，這些指令能手動匯編，且可以與表中的機器代碼比較。假設myWord的起始地址偏移量為0102h

12.3.7 本節回顧

1.寫出下列 MOV 指令的操作碼:

.data
myByte BYTE ?
myWord WORD ?
.codemov ax, @datamov ds, ax					;a. 8Emov ax, bx					;b. 8Bmov bl, al					;c. 8Amov al, [si]				;d. 8Amov myByte, al			    ;e. A2mov myWord, ax			    ;f. A3

2.寫出下列 MOV 指令的 Mod R/M 字節:

.data
array WORD 5 DUP(?)
.codemov ax, @datamov ds, ax					;a. D8mov dl, bl					;b. D3mov bl, [di]				;c. 1Dmov ax, [si+2]				;d. 44mov ax, array[si]			;e. 84mov array[di], ax			;f. 85

12.4 本章小結

二進制浮點數由三部分組成:符號、有效數字和階碼。Intel處理器使用了三種浮點數一進制存儲格式，這些格式都出自由IEEE組織制定的標準754-1985:二進制浮點數運算:

●32位單精度數值包含1位符號、8位階碼，以及23位有效數字的小數部分。

●64位雙精度數值包含1位符號、11位階碼，以及52位有效數字的小數部分。

●80 位擴展雙精度數值包含1位符號、16 位階碼，以及 63 位有效數字的小數部分。

若符號位為 1，則數值為負數;若該位為 0，則數值為正數。

浮點數的有效數字由小數點左右兩邊的十進制數字構成。

并非所有處于0到1之間的實數都可以在計算機內表示為浮點數，其原因是有效位的個數是有限的。

規格化有限數是指，能夠編碼為0到無窮之間的規格化實數的所有非零有限數值。正無窮(+∞)代表最大正實數，負無窮(-∞)代表最大負實數。NaN 為位模式，不表示有效浮點數。

Intel 8086 處理器被設計為只處理整數運算，因此 Intel 提供了獨立的 8087 浮點數協處理器(floating-pointcoprocessor)芯片與8086一起置于計算機的主板上。隨著Intel486的出現，浮點操作被整合到主 CPU 內，稱為浮點單元(FPU)。

FPU 有 8 個相互獨立的可尋址的 80 位寄存器，分別命名為RO~R7，它們構成一個寄存器堆棧。在計算時，浮點操作數以擴展實數的形式保存在FPU 堆棧中。內存操作數也可以用于計算。FPU 在把算術運算操作的結果保存到內存時，會把結果轉換為下述格式之一:整數、長整數、單精度數、雙精度數或者 BCD 碼。

Intel 浮點指令助記符用字母F開始，以區別于 CPU 指令。指令的第二個字母(通常為B或I)表示如何解釋內存操作數:B表示為操作數為二進制編碼的十進制數(BCD 碼)，I表示操作數為二進制整數。如果沒有指定，那么內存操作數就假設為實數格式。

Intel 8086 是第一個使用復雜指令集計算機(CISC)設計的處理器。其龐大的指令集包含了各種各樣的內存尋址、移位、算術運算、數據傳送和邏輯操作。

指令編碼是指把匯編語言指令及其操作數轉換為機器碼。指令解碼是指將機器碼指令轉換為匯編語言指令及操作數。

x86機器指令格式包含一個可選的前綴字節、一個操作碼字段、一個可選的Mod R/M字節、若干可選的立即數字節，以及若干可選的內存偏移量字節。具備全部這些字段的指令很少。前綴字節覆蓋了目標處理器默認的操作數大小。操作碼字段是指令獨一無二的操作編碼。Mod R/M 字段指定了尋址模式和操作數。在使用寄存器操作數的指令中，Mod R/M 字節用一個3位標識符來表示每個寄存器操作數。

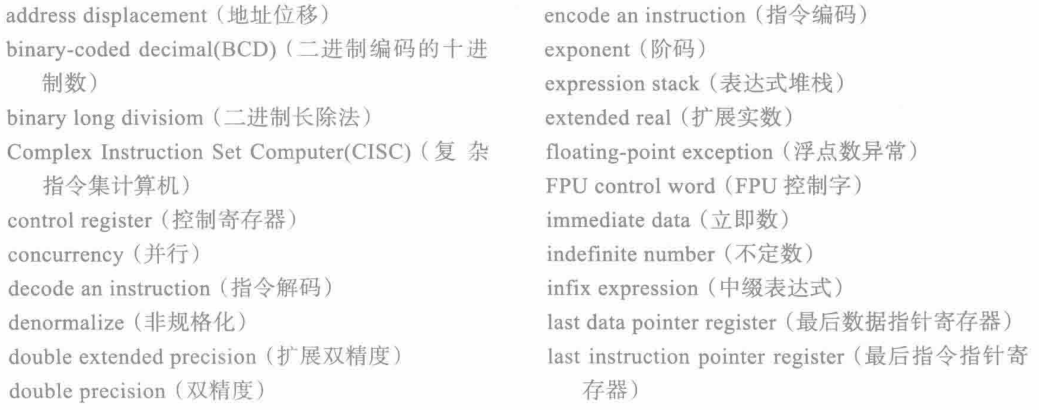

12.5 關鍵術語
