機器視覺系統是一種模擬人類視覺功能，通過光學裝置和非接觸式傳感器獲取圖像數據，并進行分析和處理，以實現對目標物體的識別、測量、檢測和定位等功能的智能化系統。其目的是讓機器能夠理解和解釋視覺信息，從而做出決策或執行任務。簡單來說，機器視覺是用機器代替人眼來做測量和判斷。

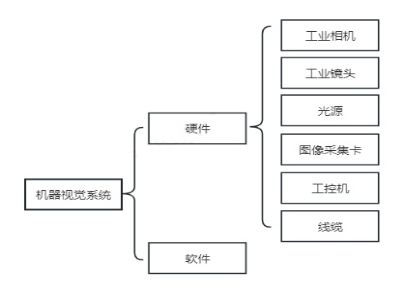

機器視覺系統

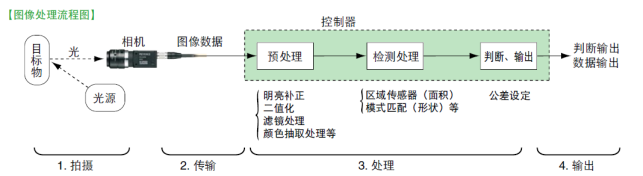

圖像處理流程

工業相機是機器視覺系統中的一個關鍵組件，其最本質的功能就是將光信號轉變成有序的電信號。

一、工業相機的工作原理

1.圖像采集：通過鏡頭收集被拍攝物體反射或透射的光線，將其聚焦在圖像傳感器上。

2.光電轉換：圖像傳感器（常見的有 CCD 和 CMOS）將光信號轉換為電信號。以 CMOS 傳感器為例，每個像素點都有一個感光二極管，光線照射時產生與光強成正比的電荷，進而被轉換為電壓信號。

3.信號處理：轉換后的電信號經過放大器進行放大，并通過模數轉換器（ADC）將模擬信號轉換為數字信號，這些數字信號經過處理后形成數字圖像數據，傳輸給計算機等設備進行后續分析。

二、工業相機的分類

1. 按圖像傳感器類型：分為 CCD工業相機和 CMOS工業相機。

2. 按輸出色彩：分為彩色工業相機和黑白（單色）工業相機。

3. 按掃描方式：面陣工業相機和線陣工業相機。

4. 按輸出信號方式分：模擬工業相機、數字工業相機。

5. 按響應頻率范圍分：可見光（普通）相機、紅外相機、紫外相機等。

6. 按照光譜波段數量來分，可分為高光譜相機和多光譜相機。

7. 按照成像維度分：2D工業相機和3D工業相機

8. 特殊工業相機：偏振工業相機。

三、工業相機的傳感器

圖像傳感器作為工業相機核心部件，其靶面的大小，往往直接關系到成像的質量。通常來講，圖像的成像質量與像素的大小成正比。這也就意味著，同樣大小的圖像傳感器，如果分辨率越高，那么像素尺寸就越小，其成像質量也就會越差。

工業上的1/2.3’CMOS傳感器，分辨率通常只在500萬像素級別，而 民用的1/2.3’CMOS傳感器，則分辨率可以做到1600萬像素甚至更高的級別。因此工業相機的成像質量往往要比民用的相機成像質量要好；同時，如果相同分辨率的相機，傳感器面積越大，則其單位像素的面積也越大，成像質量也會越好。同樣的500萬像素的相機，2/3’的傳感器成像質量就要好于1/2’的。

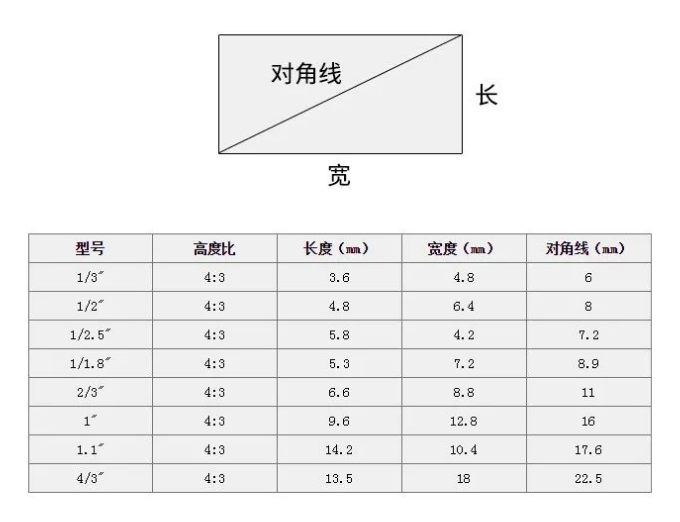

常見的傳感器尺寸

四、相機如何選型

1. 明確應用需求

檢測目標：尺寸、速度、精度、缺陷類型（如表面劃痕、尺寸測量等）。

環境條件：光照（自然光/人工光源）、溫度、振動、粉塵等。

輸出要求：是否需要實時分析、數據存儲或與其他設備（如PLC）通信。

2. 核心參數選型

(1) 分辨率

公式計算： 分辨率≥被測物尺寸/檢測精度×安全系數。例如：檢測10mm物體，要求0.05mm精度，需至少200萬像素（1600×1200）。

(2) 傳感器類型

全局快門（Global Shutter）：適合高速運動物體（如流水線），避免拖影。

滾動快門（Rolling Shutter）：靜態或低速場景，成本低。

傳感器尺寸：越大則通光量越高，但需匹配鏡頭像場。

(3) 幀率（FPS）

計算： 幀率≥產線速度/檢測步長（單幀視野）。例如：產線速度1m/s，每幀視野10mm，則至少需100FPS。

高速場景：選擇Camera Link或CoaXPress接口（如500FPS以上）。

(4) 像元尺寸

小像元（如1.4μm）：高分辨率但低感光，需強光源。

大像元（如5.5μm）：低照度表現好，適合弱光環境。

(5) 光譜響應

可見光（400-700nm）：常規檢測。

近紅外（700-1000nm）：穿透性檢測（如硅片內部缺陷）。

紫外或X光：特殊材料分析。

3. 接口選擇

4. 鏡頭選型匹配

焦距計算： 焦距=工作距離×傳感器尺寸/視野（FOV）

鏡頭類型： 遠心鏡頭：高精度尺寸測量（無透視誤差）。

FA鏡頭：通用場景，成本低。

變焦鏡頭：視野需頻繁調整的場景。

5. 其他關鍵因素

動態范圍（HDR）：高對比度場景（如焊接檢測）需100dB以上。

觸發模式：硬件觸發（光電傳感器同步）或軟件觸發。

防護等級：IP67（防塵防水）適用于戶外或惡劣環境。

軟件支持：兼容Halcon、LabVIEW或定制SDK開發。

五、相機選型注意事項

1、相機類型

對于靜止檢測或者一般低速的檢測，優先考慮面陣相機，對于大幅面高速運動或者滾軸等運動的特殊應用考慮使用線陣相機。根據檢測的速度，選擇相機的幀率一定要大于物體運動的速度，一定要在相機的曝光和傳輸時間內完成。而在實際檢測中實現同樣的目的可以有多種不同的解決辦法，相機的選擇也就有了更多空間。

2、相機幀率

相機的幀率決定著設備的測量效率，如相機的幀率是30FPS，則每秒鐘最多拍攝30次。通常來說，相機的分辨率越低，同樣的接口，幀率也會越高；而分辨率越高，幀率也會越低。幀率*分辨率≤總線帶寬，即在接口一定（總線帶寬已經確定），分辨率一定時，幀率也是有其最大值的。即要想相機的分辨率快，又要想相機的幀率高，那么就需要找更大帶寬的總線，也就是相機的輸出接口。

3、相機的曝光時間

相機的最小曝光時間，可以決定目標的運動速度。或者反過來說，目標的運動速度，對相機的最小曝光時間提出了要求。

假設我們的目標運動速度是1mm/S，我們的測量精度是0.01mm/pixel，那么我們必須考慮，物體的運動引起的拖影必須要小于我們的精度0.01mm，目標移動0.01mm，需要用時10ms，這就要求我們的相機的曝光時間必須小于10ms，如果大于這個曝光時間，那么僅僅物體運動引起的模糊就會大于0.01mm，這時我們的精度已經無法達到0.010.01mm/pixel了。

4、與鏡頭的匹配

傳感器芯片尺寸需要小于或等于鏡頭的靶面尺寸，C 或CS 安裝座也要匹配（或者增加轉接口）。
