一、舵量的核心作用

1. 精確控制的核心 ?

舵量值（通常以PWM微秒值表示）量化了操作指令的強度： ?

小舵量（1000μs）：對應舵機最小角度或電機最低轉速； ?

中點（1500μs）：中立位置（如懸停油門或舵面平衡點）； ?

大舵量（2000μs）：最大動作幅度（如滿油門或舵面極限偏轉）。 ?

用戶通過微調舵量實現飛行姿態的精細控制（如高度微調、精準轉向）。

2. 功能映射的橋梁 ?

不同通道的舵量映射不同功能： ?

基礎通道：油門（垂直升降）、俯仰（前后）、橫滾（左右）、偏航（旋轉）； ?

擴展通道：開關起落架（舵量1000/2000對應收放）、調節云臺角度（連續舵量控制）。

3. 飛行參數優化的關鍵 ?

通過調整舵量范圍（如限制最大舵量防失控）或曲線（如指數曲線平滑操作），優化無人機響應特性。

二、運行方式：信號生成與傳遞流程

無人機舵量控制通過以下鏈路實現： ?

1. 信號采集 ?

搖桿/開關的物理位移被傳感器（電位器或霍爾傳感器）轉換為模擬電壓； ?

微控制器（MCU）以高采樣率（>500Hz）讀取電壓，經校準、濾波后數字化為舵量值（1000–2000）。

2. 信號封裝與調制 ?

多通道舵量值打包為數據幀，加入校驗碼（如CRC）； ?

通過無線協議（如ELRS、CRSF）調制到載波（2.4GHz/915MHz）。

3. 無線傳輸與抗干擾 ?

射頻模塊（如ExpressLRS）采用跳頻（FHSS）、前向糾錯（FEC）對抗干擾； ?

定向天線（如拋物面天線）提升信噪比，擴展控制距離。

4. 接收與執行 ?

接收機解調信號，輸出PWM至飛控； ?

飛控結合傳感器數據，計算電機/舵機輸出指令（如PID調節），最終驅動執行機構。

低延遲閉環示例：專業級系統端到端延遲可壓縮至<10ms（如ELRS協議500Hz刷新率）。

三、技術要點：精度與可靠性的保障

1. 高精度信號處理 ?

搖桿校準：動態映射物理位置與舵量值（如死區補償、指數曲線）； ?

混控邏輯：復雜動作需多通道舵量融合（如三角翼混控中副翼與升降舵聯動）。

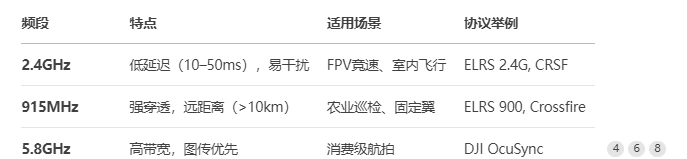

2. 無線傳輸性能優化 ?

3. 抗干擾與可靠性設計 ?

動態功率調節：根據信號強度自動提升/降低發射功率（如20dBm→10dBm）； ?

雙頻冗余：同時使用2.4GHz+5.8GHz，故障時自動切換。

4. 硬件協同設計 ?

可更換天線模塊：適配不同場景（如遠距用高增益天線，復雜環境用全向天線）； ?

高刷新率MCU：支持實時操作系統（RTOS），確保指令處理時序確定性。

四、前沿趨勢：智能化與交互革新

手勢控制：東京大學實驗系統通過手勢直接生成舵量指令（如抬手→上升），降低操作門檻； ?

自適應舵量：AI根據飛行狀態動態調整舵量響應曲線（如抗風模式限制最大橫滾角）； ?

觸覺反饋：舵量執行結果通過遙控器震動提示（如碰撞預警），彌補視覺盲區。
