[QOI] qoi_desc | qoi_encode

鏈接：https://phoboslab.org/log/2021/11/qoi-fast-lossless-image-compression

（看代碼設計的時候，真的大為震撼，偉大的algorithm T.T）

docs：QOI圖像格式

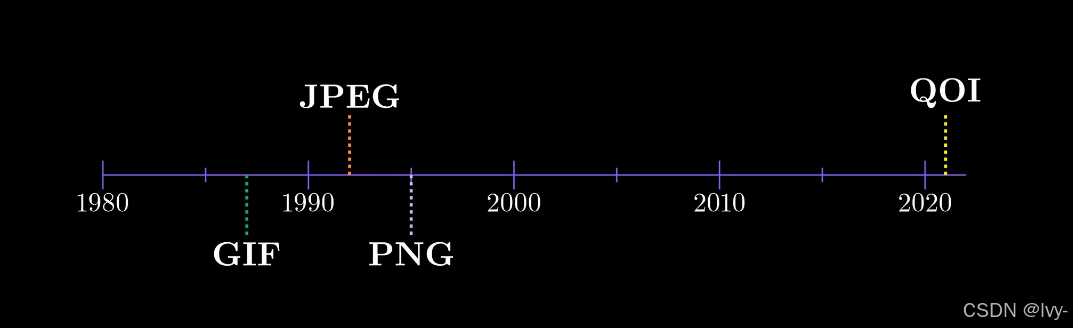

在這里插入圖片描述

qoi項目提出了Quite OK Image（QOI）格式，這是一種快速且無損的圖像壓縮方案。

它為開發者提供了核心庫API接口，能夠便捷地將原始像素數據編碼為QOI格式，或將QOI文件解碼還原為圖像。

項目還包含qoiconv命令行工具用于圖像格式轉換，以及qoibench工具用于性能評估（對比PNG等格式）。

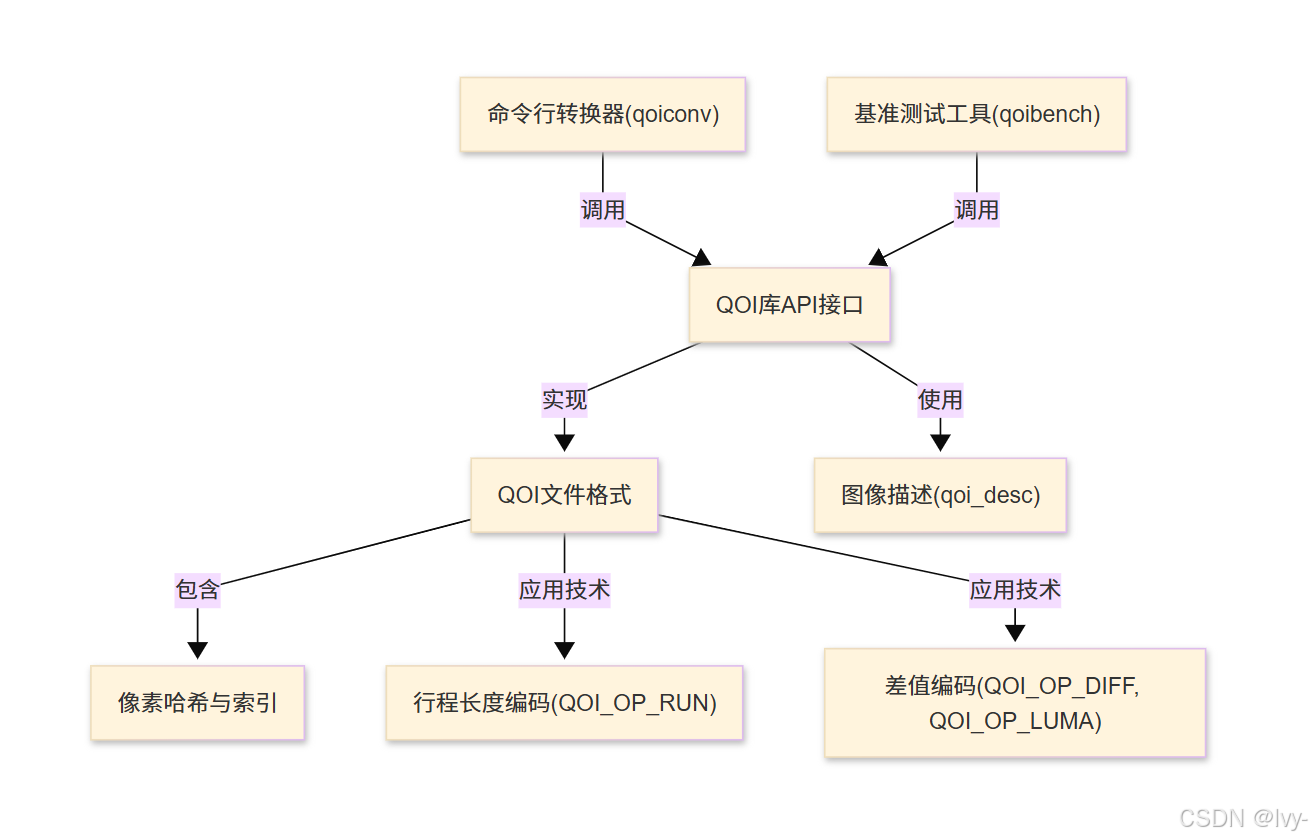

架構

在這里插入圖片描述

章節導航

圖像描述(qoi_desc)
QOI文件格式
QOI庫API接口
命令行轉換器(qoiconv)
基準測試工具(qoibench)
像素哈希與索引
行程長度編碼(QOI_OP_RUN)
差值編碼(QOI_OP_DIFF, QOI_OP_LUMA)

第一章：圖像描述結構體（`qoi_desc`）

歡迎來到QOI（“Quite OK Image”）圖像格式的世界！

在這個開篇章節中，我們將深入探討QOI庫理解與處理圖像的基礎概念——qoi_desc結構體。

圖像描述的定義

假設我們持有一張數字照片。在打印、屏幕顯示或發送給他人之前，計算機需要掌握其基本屬性：

圖片寬度是多少？
圖片高度是多少？
使用標準RGB色彩模式還是包含透明通道的RGBA模式？
色彩空間如何解析（例如明亮或暗淡）？

這正是qoi_desc結構體所提供的"身份證"功能。

這個精煉的結構體包含了QOI庫處理圖像所需的所有基礎維度與色彩屬性信息，而無需接觸實際像素數據。

`qoi_desc`的核心構成

該結構體包含四個關鍵要素：

組件	描述
`width`	圖像寬度，以像素為單位
`height`	圖像高度，以像素為單位
`channels`	每像素的色彩分量數。通常為`3`（RGB三通道）或`4`（RGBA四通道含透明）
`colorspace`	色彩解析方式。常規圖像使用`QOI_SRGB`（標準sRGB），線性未校正數據使用`QOI_LINEAR`。初學者只需理解這是色彩的"風味"定義

在qoi.h頭文件中可見其具體定義：

// 摘自：qoi.htypedef struct {unsigned int width;      // 圖像寬度（像素單位）unsigned int height;     // 圖像高度（像素單位）unsigned char channels;  // 3代表RGB，4代表RGBAunsigned char colorspace; // 0代表sRGB，1代表線性色彩空間
} qoi_desc;// 色彩空間常量定義
#define QOI_SRGB   0
#define QOI_LINEAR 1

這就是我們圖像身份證的藍圖。

讀取圖像時的`qoi_desc`應用

圖像處理中最常見的操作之一是從文件載入圖像。

當通過QOI庫加載QOI圖像時，首先需要從文件頭讀取qoi_desc信息，該操作由qoi_read函數完成。

以qoiconv.c格式轉換工具中的簡化示例說明：

// 摘自：qoiconv.c// 1. 聲明qoi_desc類型變量（當前為空身份證）
qoi_desc desc;// 2. 調用qoi_read加載圖像
//    - argv[1]是輸入文件名（如"input.qoi"）
//    - &desc指向空結構體，qoi_read將填充該結構體
//    - 0表示"使用文件中指定的通道數"
void *pixels = qoi_read(argv[1], &desc, 0);// 若pixels非空（讀取成功），desc將包含圖像的完整元數據
// 例如可獲取：
// int image_width = desc.width;
// int image_height = desc.height;
// int image_channels = desc.channels;

此時desc變量已載入完整圖像參數，pixels變量則存儲實際像素數據。

寫入圖像時的`qoi_desc`應用

保存QOI文件時，需通過qoi_desc告知庫文件圖像參數。參考qoiconv.c中的保存示例：

// 摘自：qoiconv.c// 假設w、h、channels已存儲圖像參數
// pixels包含實際像素數據// 調用qoi_write保存圖像
// - argv[2]是輸出文件名（如"output.qoi"）
// - 第三個參數即時構建qoi_desc結構體
int encoded = qoi_write(argv[2], pixels, &(qoi_desc)
{.width = w,.height = h,.channels = channels,.colorspace = QOI_SRGB // 明確指定sRGB色彩空間
});

此處我們主動構建圖像身份證并傳遞給編碼函數。

底層實現機制

QOI文件以14字節的頭部起始，精確存儲qoi_desc信息。

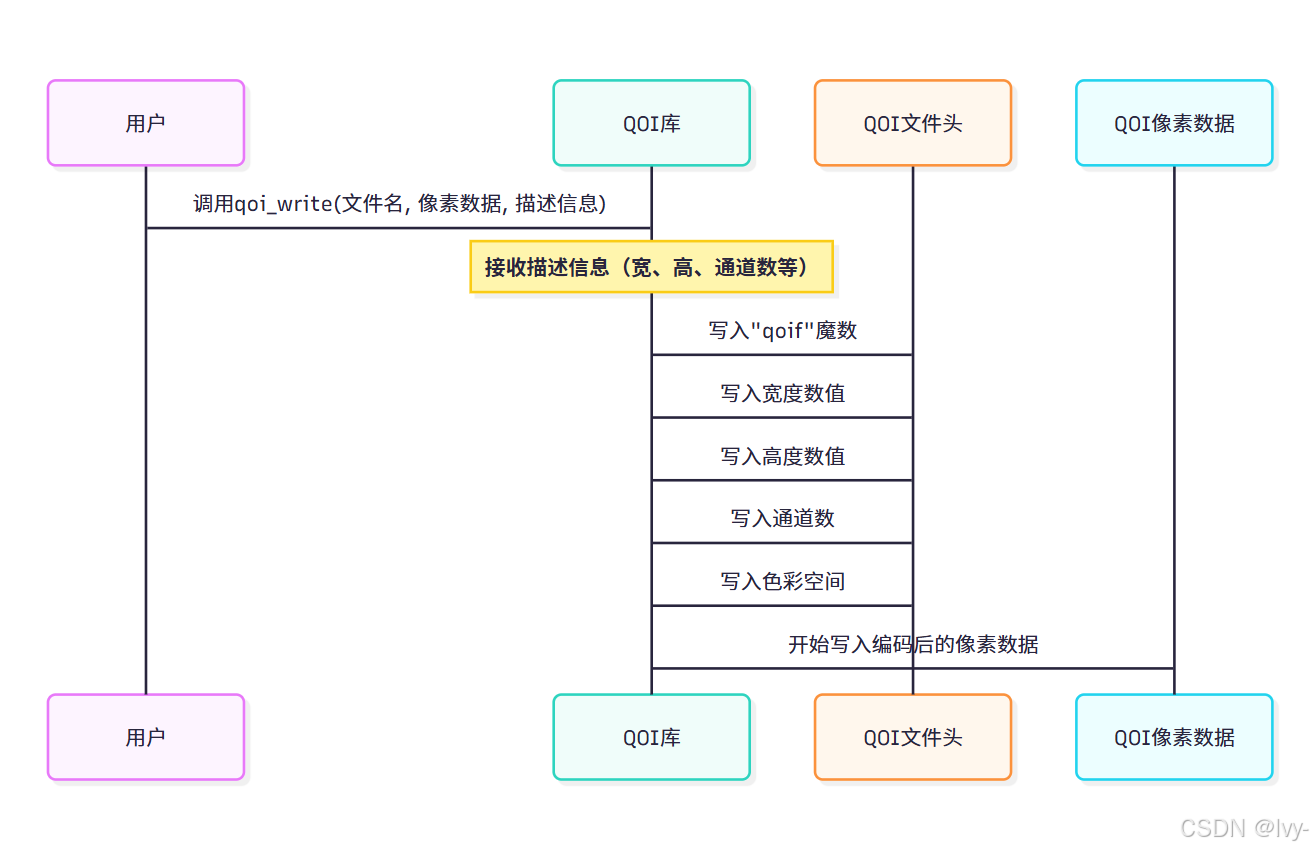

QOI編碼*qoi_encode流程：

在這里插入圖片描述

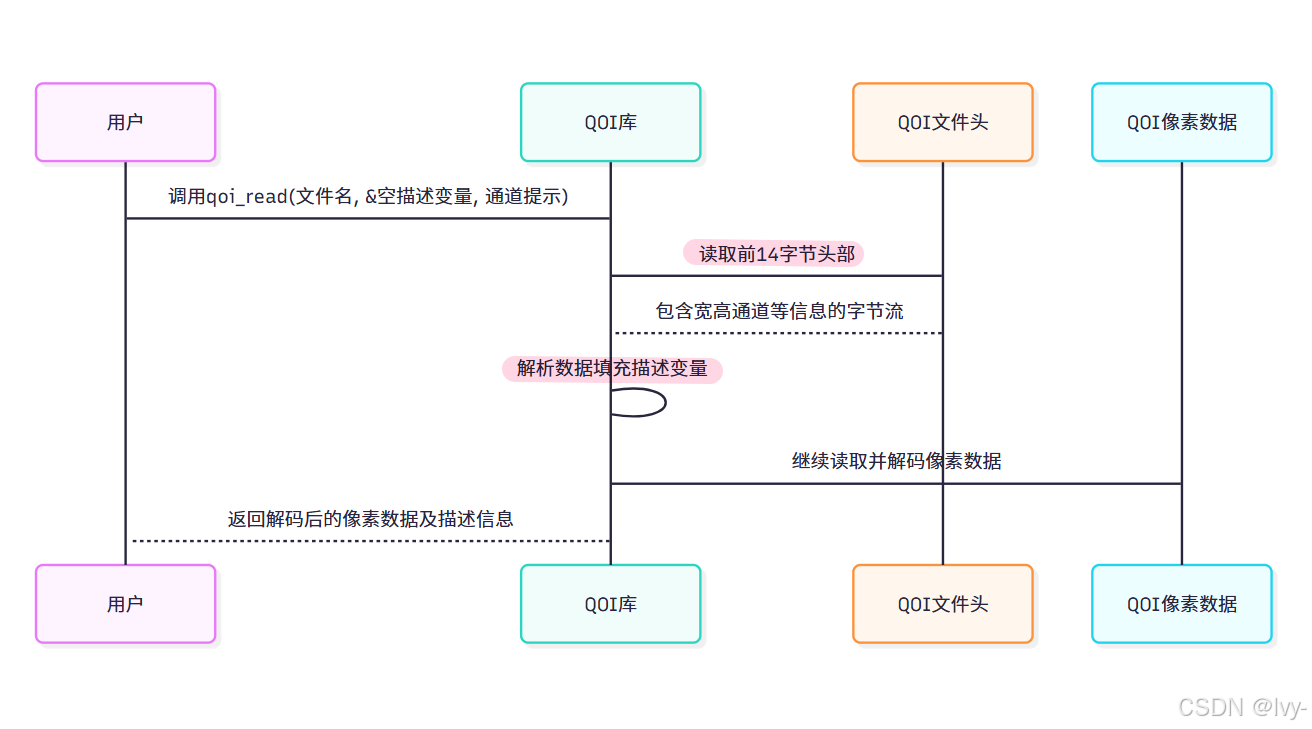

解碼*qoi_decode過程示意圖：

在這里插入圖片描述

QOI庫通過qoi_write_32和qoi_read_32輔助函數處理32位整數的讀寫，channels和colorspace則作為8位值處理。編碼函數核心實現：

// 摘自：qoi.h（QOI_IMPLEMENTATION段）void *qoi_encode(const void *data, const qoi_desc *desc, int *out_len) {unsigned char *bytes;  // QOI文件數據緩沖區int p = 0;  // 緩沖區當前位置指針// 寫入魔數標識qoi_write_32(bytes, &p, QOI_MAGIC);// 寫入描述信息qoi_write_32(bytes, &p, desc->width);qoi_write_32(bytes, &p, desc->height);bytes[p++] = desc->channels;bytes[p++] = desc->colorspace;// ...（后續編碼過程）return bytes;
}

對應解碼實現：

// 摘自：qoi.h（QOI_IMPLEMENTATION段）void *qoi_decode(const void *data, int size, qoi_desc *desc, int channels) {const unsigned char *bytes = (const unsigned char *)data;int p = 0;// 讀取并驗證魔數unsigned int header_magic = qoi_read_32(bytes, &p);// 填充描述變量desc->width = qoi_read_32(bytes, &p);desc->height = qoi_read_32(bytes, &p);desc->channels = bytes[p++];desc->colorspace = bytes[p++];// ...（后續解碼過程）return pixels;
}

總結

本章闡明了qoi_desc作為QOI圖像元數據核心容器的關鍵作用，其包含的寬度、高度、通道數（RGB/RGBA）和色彩空間參數，既是圖像編碼的起點，也是解碼過程的基石。

下一章將深入解析這些元數據在QOI文件格式中的具體組織方式。

第二章：QOI 文件格式

在第一章：圖像描述（qoi_desc）中，我們學習了qoi_desc結構體，它就像一張"身份證"，保存著圖像的寬度、高度和色彩類型等關鍵信息。

但僅僅了解圖像的元數據是不夠的；我們需要一種將圖像永久存儲在計算機磁盤上的方法，以便保存、共享或后續加載。

從像素到文件

假設我們有一張精美的數碼照片，當前僅以原始像素數據的形式存在于計算機內存中。為了永久保存，需要將其寫入文件。

但如何將這些信息——圖像的尺寸、顏色及壓縮方式——組織成單個文件，且保證任何QOI兼容程序都能正確解析？

這正是QOI文件格式要解決的問題。

它就像一本詳盡的食譜，精確說明圖像數據在.qoi文件內的結構組織和壓縮方式。遵循這個規范，任何支持QOI的程序都能正確讀寫圖像，確保所有人看到的畫面完全一致。

`.qoi`文件的內部結構

.qoi文件采用極簡結構設計，便于計算機快速處理。我們可以將.qoi文件視為專為圖像設計的容器，包含三個主要部分：

文件頭：位于文件起始位置，作為整張圖像的"身份證"
像素數據：圖像的實際顏色信息，通過智能分塊實現高效存儲
結束標記：文件末尾的特殊標識，宣告數據終止

讓我們深入解析每個部分。

第一部分：文件頭——圖像的增強版"身份證"

QOI文件始終以文件頭開始，固定長度為14字節。這個頭部至關重要，因為它包含第一章討論的所有圖像元數據。

除了qoi_desc中的width（寬度）、height（高度）、channels（通道數）和colorspace（色彩空間）外，文件頭還包含4字節的"魔法標識"：字符序列"qoif"。這個魔法字符串告知打開文件的程序：“請注意，這是QOI圖像文件！”

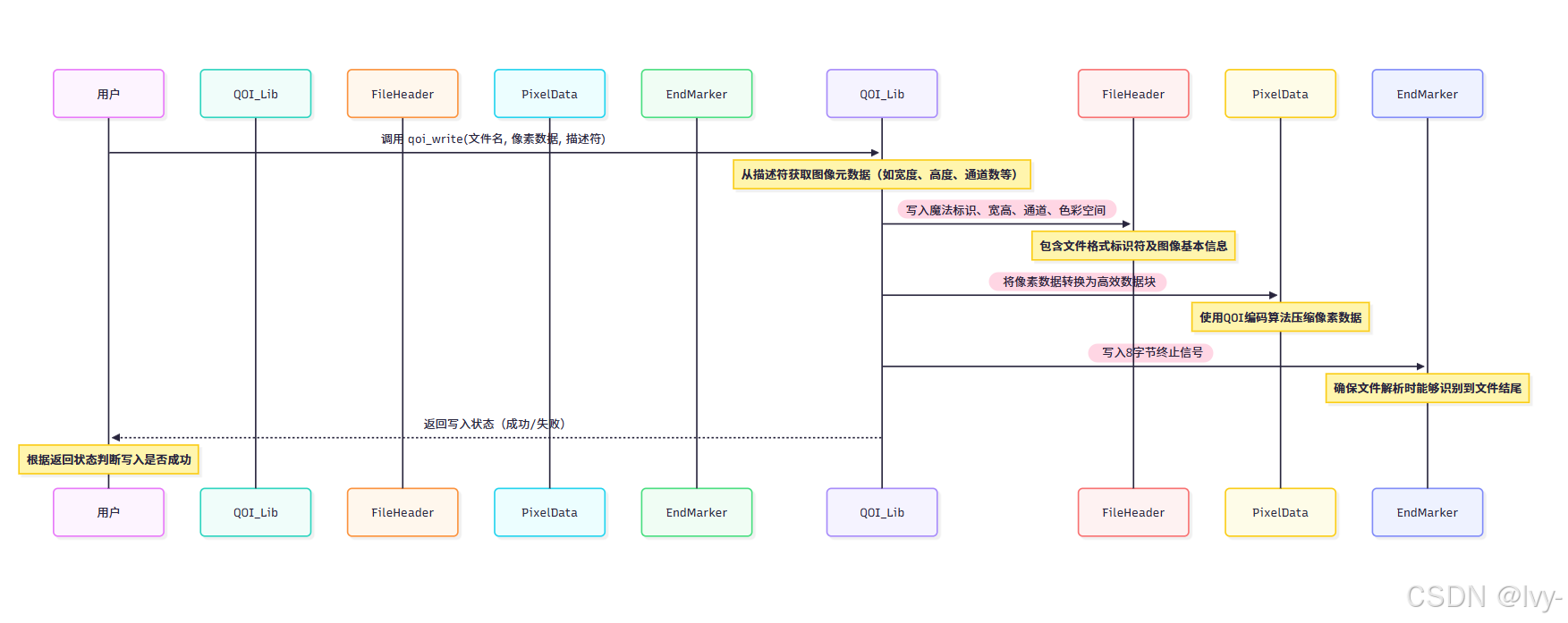

QOI庫編碼圖像時，首先寫入這個頭部。以下是qoi_encode（qoi_write的核心編碼函數）的起始部分：

// 來源：qoi.h（位于 QOI_IMPLEMENTATION 中）
void *qoi_encode(const void *data, const qoi_desc *desc, int *out_len) {unsigned char *bytes; // 存儲文件原始字節int p = 0;           // 'p' 跟蹤當前寫入位置// 1. 寫入魔法標識"qoif"qoi_write_32(bytes, &p, QOI_MAGIC); // QOI_MAGIC 是數值形式的'qoif'// 2. 寫入圖像寬度qoi_write_32(bytes, &p, desc->width);// 3. 寫入圖像高度qoi_write_32(bytes, &p, desc->height);// 4. 寫入通道數（3表示RGB，4表示RGBA）bytes[p++] = desc->channels;// 5. 寫入色彩空間（0表示sRGB，1表示線性）bytes[p++] = desc->colorspace;// ... 函數后續部分將寫入像素數據塊return bytes;
}

這段代碼顯示，文件最開始的字節依次是魔法標識、圖像寬度、高度、通道數和色彩空間。

這種設計確保讀取文件時，程序無需解碼像素數據即可立即獲取圖像基本信息。

第二部分：像素數據——智能打包的"數據塊"

文件頭之后是圖像顏色數據的主體部分。QOI在此展現其精妙的壓縮技術：不采用逐個像素記錄RGBA值的低效方式，而是使用多種"數據塊"。

這些數據塊如同不同類型的指令集。例如：

“重復前一個像素10次”（運行塊/QOI_OP_RUN）
“此像素與前一個略有不同”（差值塊/QOI_OP_DIFF）
“此像素與之前某位置完全相同”（索引塊/QOI_OP_INDEX）
“直接記錄完整像素值”（RGB/RGBA塊，當其他塊不適用時使用）

QOI編碼器智能]選擇最緊湊的數據塊類型，這種智能打包使QOI文件體積小于未壓縮圖像。我們將在后續章節（如第七章：行程編碼和第八章：差值編碼）深入解析各數據塊類型。

像素始終按行編碼，從左到右，從圖像左上角開始。

第三部分：結束標記——終止信號

每個QOI文件以固定的結束標記收尾：7個0x00字節（全零）后接1個0x01字節（一）。

結束標記如同電影的"劇終"提示，對解碼器至關重要。

它明確標識圖像數據的終點，防止解碼器越界讀取可能導致錯誤或誤將隨機內容解析為像素數據。

以下是qoi_encode添加結束標記的實現：

// 來源：qoi.h（位于 QOI_IMPLEMENTATION，編碼函數末尾）
void *qoi_encode(const void *data, const qoi_desc *desc, int *out_len) {// ...（文件頭和像素塊的編碼代碼）// 寫入8字節結束標記for (int i = 0; i < (int)sizeof(qoi_padding); i++) {// qoi_padding 是預定義數組 {0,0,0,0,0,0,0,1}bytes[p++] = qoi_padding[i];}*out_len = p; // 更新文件總大小return bytes;
}

此循環簡單地將預定義的8字節序列寫入文件，標記數據終止。

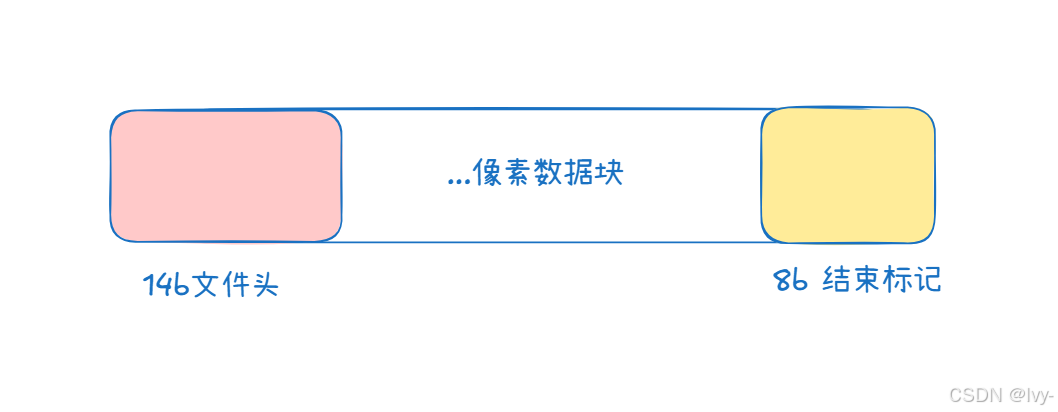

完整的QOI文件結構

下表總結.qoi文件的完整結構，展示各部分的順序和大致大小：

組成部分	大小（字節）	描述
魔法標識 (`"qoif"`)	4	標識QOI圖像文件
寬度	4	圖像寬度（像素單位，如1920）
高度	4	圖像高度（像素單位，如1080）
通道數	1	`3`表示RGB圖像，`4`表示RGBA（含透明度）
色彩空間	1	`0`表示sRGB（標準色彩空間），`1`表示線性色彩空間
像素數據塊	可變	壓縮后的像素信息，由運行塊、差值塊、索引塊等組成，構成文件主體
結束標記	8	固定序列（7個`0x00`后接`0x01`），標識文件結束
