SW - 用裝配圖的方式組合多個子零件然后轉換成為零件，可維護性好

概述

以前畫機械零件，總是從頭開始畫。
如果零件中有多個相同的部分，就用陣列去搞。
昨天試了一下，將零件中相同的部分先畫為子零件，然后將多個子零件裝配成裝配圖。然后將裝配圖另存為新零件，在新零件中將多個子零件的特征合并為一個實體的特征。
這樣拼成的零件，如果要改部分特征，非常容易。只需要改子零件，然后拼成裝配圖(如果裝配圖拼好后，看到子零件特征要更新，那么直接改子零件，裝配圖自動就更新了)，再轉成零件。

筆記

例子

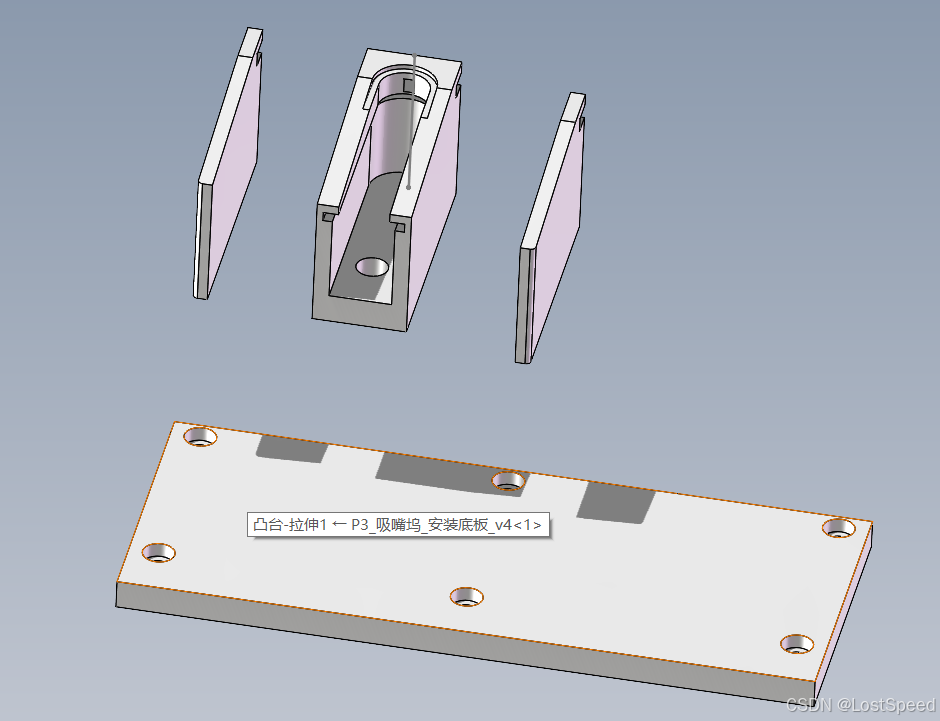

昨天做了一個吸嘴塢，如果拆成子零件如下.

最終的零件由4部分拼成:安裝底板，左端面，右端面，多個吸嘴塢單元。
如果給不同的人用，不同的地方可以歸納的出來。e.g. 安裝底板的螺絲定位孔的定型定位尺寸不同，吸嘴塢單元的數量不同，吸嘴塢的高度不同。
好像不同點都歸納到了。

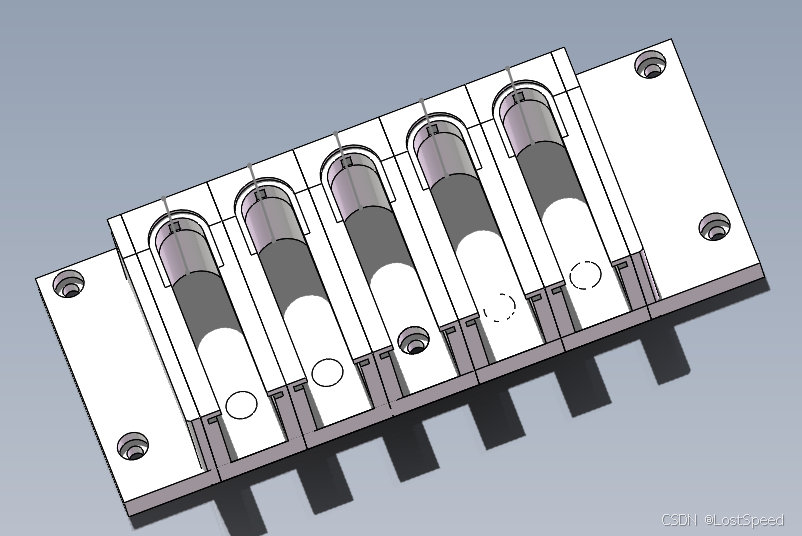

拼成裝配圖后如下

這個拼裝過程非常快。如果最終的吸嘴塢有不同(給不同的人用，將不同人的需求問清楚)，直接改的都是子零件，效率非常高。
如果要加入其他特征，也作為子零件加入，加入裝配圖中自己中意的位置.(e.g. 有些零件，會加個作者標識，那就加一塊牌匾零件(有雕刻效果的字體面板)裝配在零件顯眼的位置)。

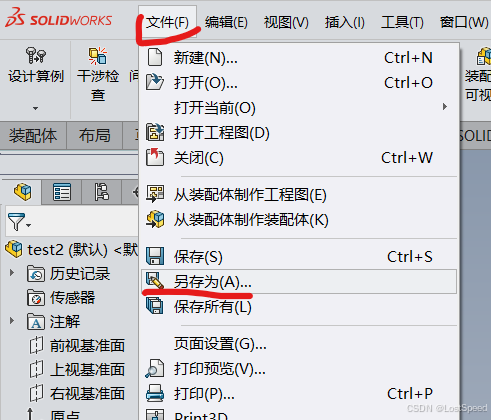

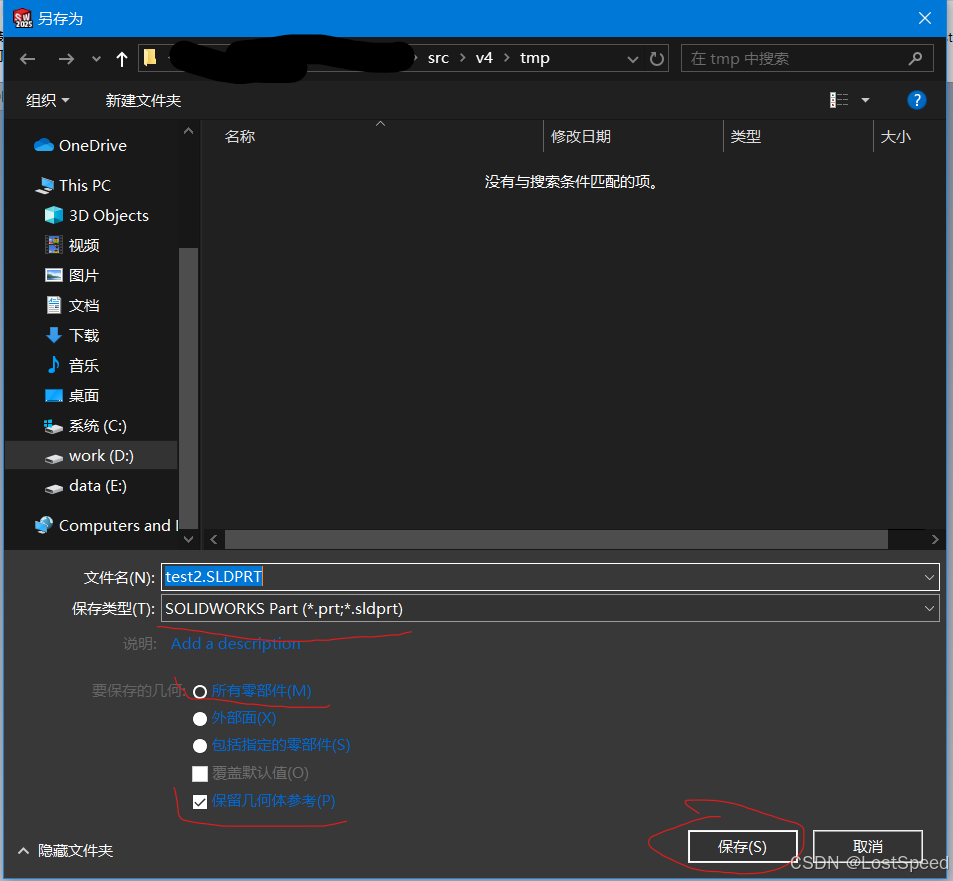

將裝配圖另存為零件

將零件圖中的多個實體組合為一個實體的特征

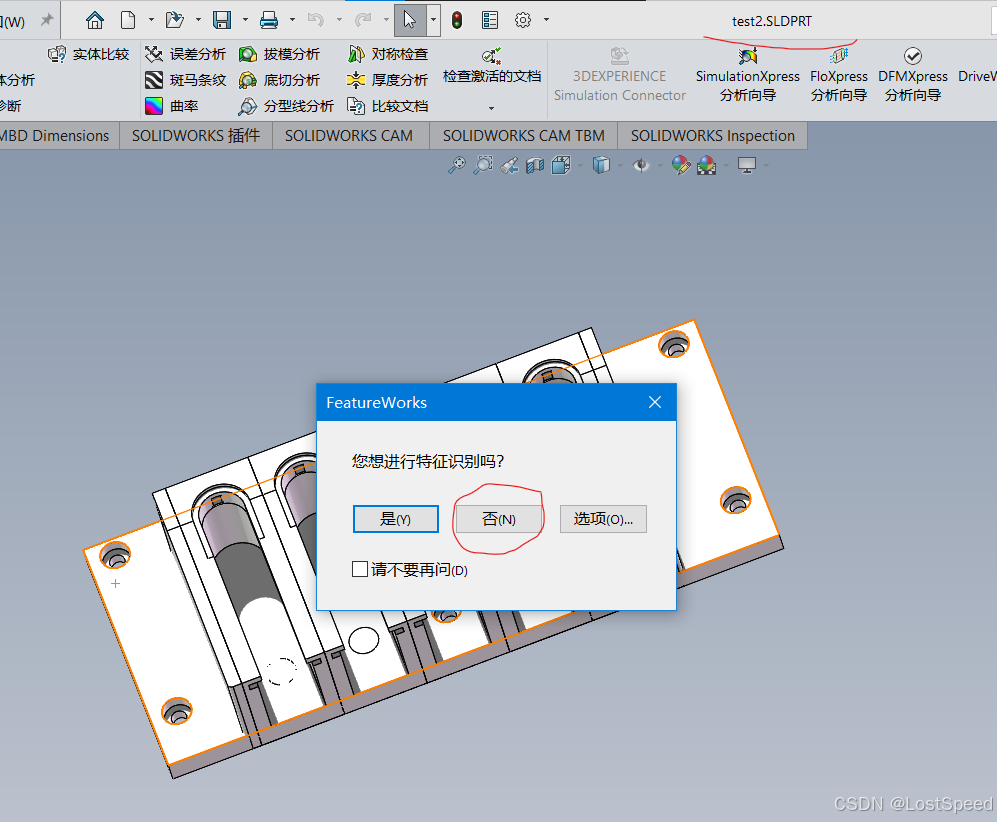

打開另存后的零件圖，SW提示“是否需要識別實體的特征”，選擇否。

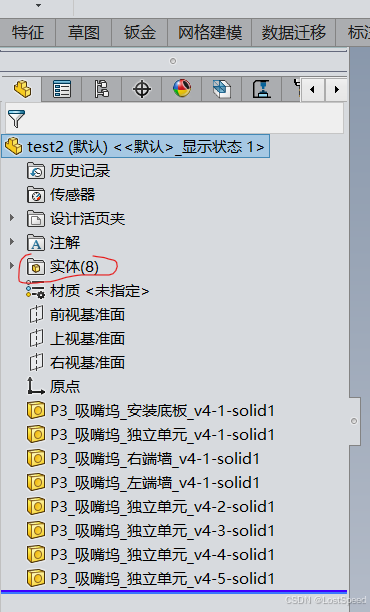

此時，零件中是有多個實體的。不論是CNC還是去3D打印，都是不行的。
零件中，必須是一個實體，才能作為零件去CNC或者3D打印。

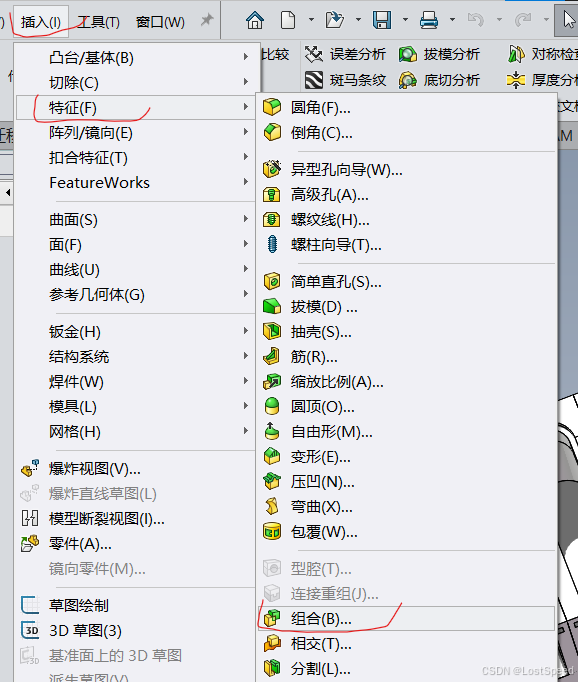

將由多個實體組成的零件合并為一個實體的特征。

用鼠標將所有實體都選中，然后點擊"添加".

組合后的零件，就只有一個實體特征了。
組合前的子零件之間的縫隙沒有了，都融合進了一個零件里面。

備注

如果一個零件中有相同的多個子單元，可以嘗試用子零件拼成裝配圖后，再另存為新零件，再組合多個實體為一個實體特征的方法。
這個方法效率很高。
最好將需求修改都散布到子零件中，組合之后的零件不做任何修改，這樣才能體現這種方法的優勢。
如果組合之后的零件，還要做修改，才能作為最終的零件，這種方法反而顯得畫蛇添足。

END
