1、前言

這幾天跟著小智學長的課程畫了一塊t113的板子。本文將描述該板卡的硬件說明。

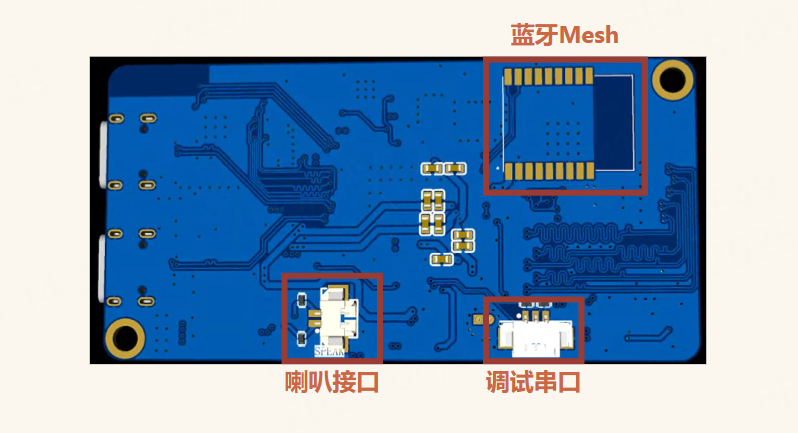

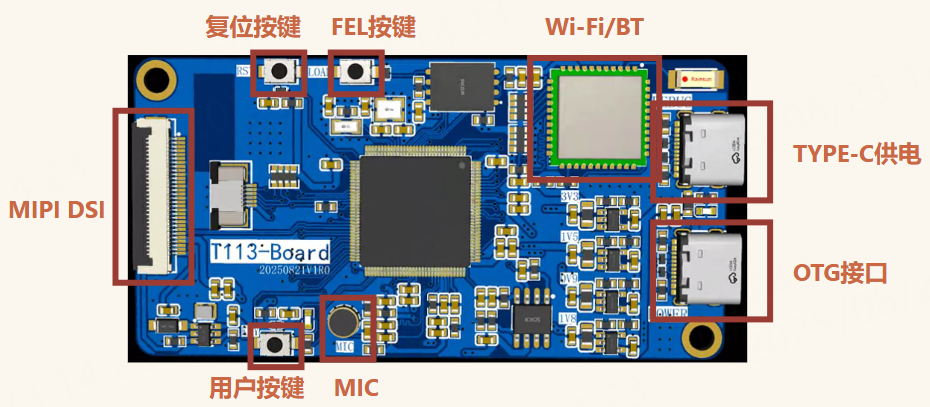

2、板卡資源總覽

3、電源

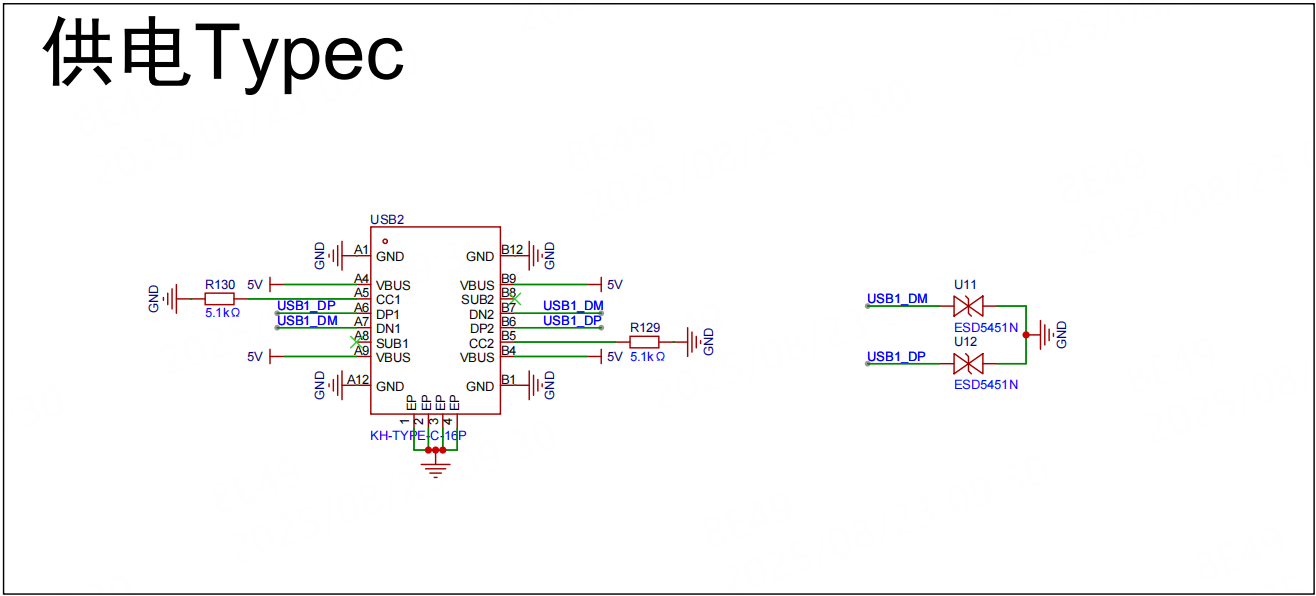

3.1、板卡供電

板卡使用type c接口5v供電。同時這里對DP、DM信號線使用ESD管作靜電保護，型號為ESD5451N，反向工作電壓(VRWM)為5v，略高于DP、DM工作時的最高電壓（3.3v）。

3.2、電源方案

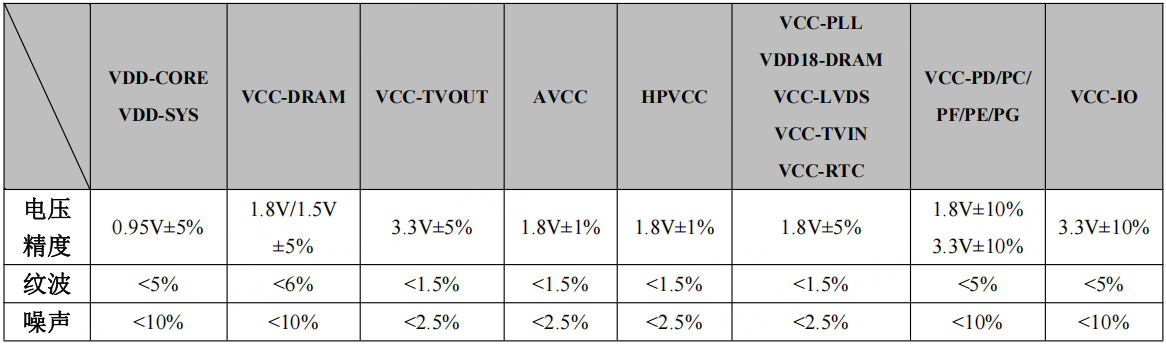

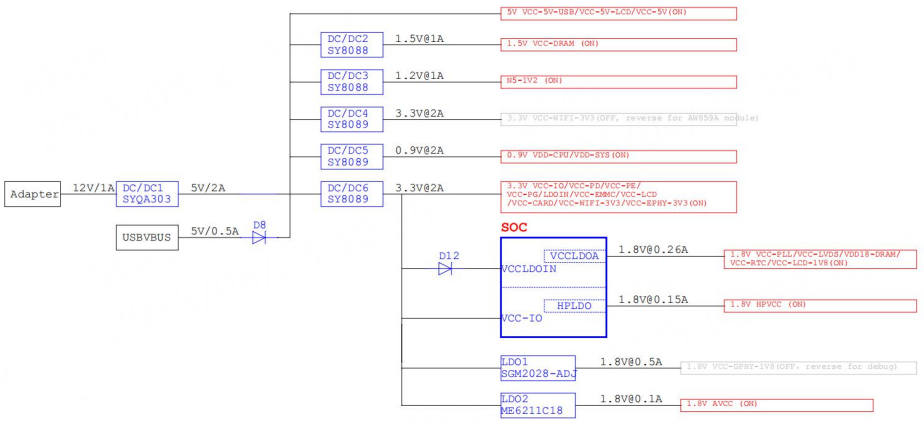

如下圖是T113電源質量要求和電源樹參考。本板卡沒有使用到VCC-TVOUT、VCC-TVIN。T113s3的VCC-DRAM供電要求是1.5v。最終需要的電源有：0.9v(2A)，1.5v(1A)，3.3v(2A)，1.8v。其中1.8v要求的電流比較低。

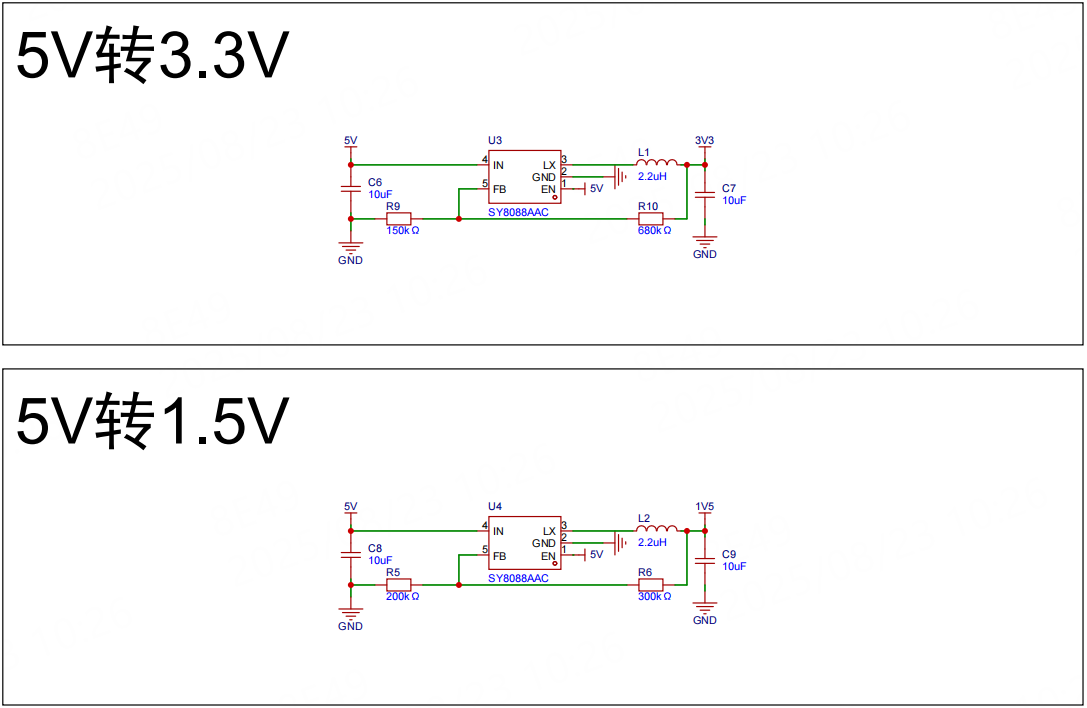

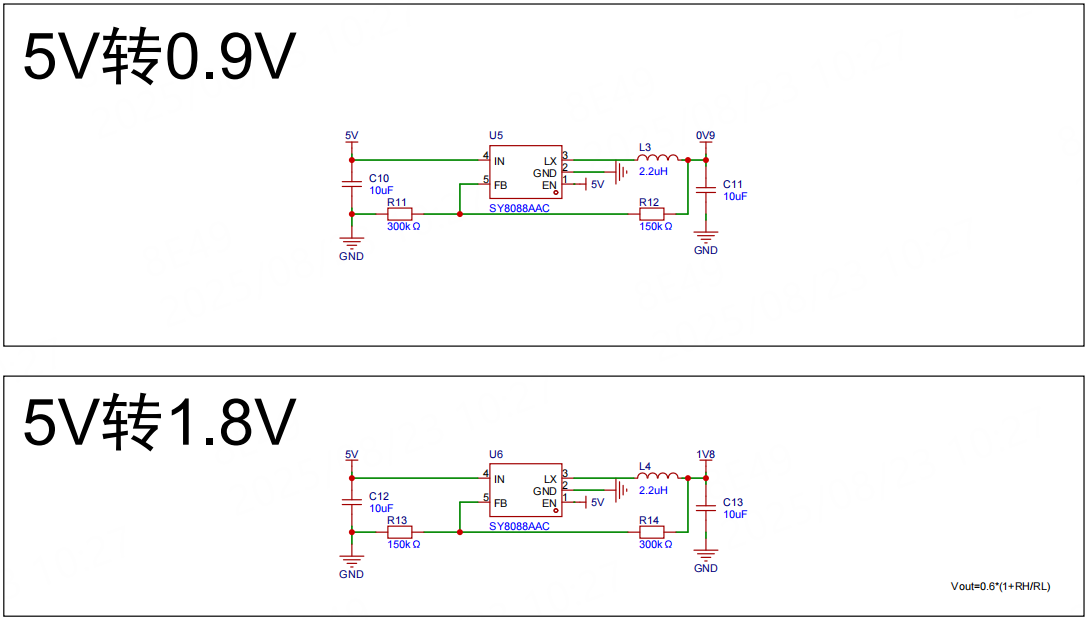

這里使用4路獨立的電源方案，芯片型號都為SY8088AAC(1A)。實測4路電源都使用該型號的DCDC也沒問題。也可以使用EA3059 4路電源集成方案。SY8088AAC是根據反饋電阻決定輸出電壓的大小，公式如下：

# RH是靠近電感端的那個電阻
Vout = 0.6 * (1 + RH/RL)

4、OTG接口

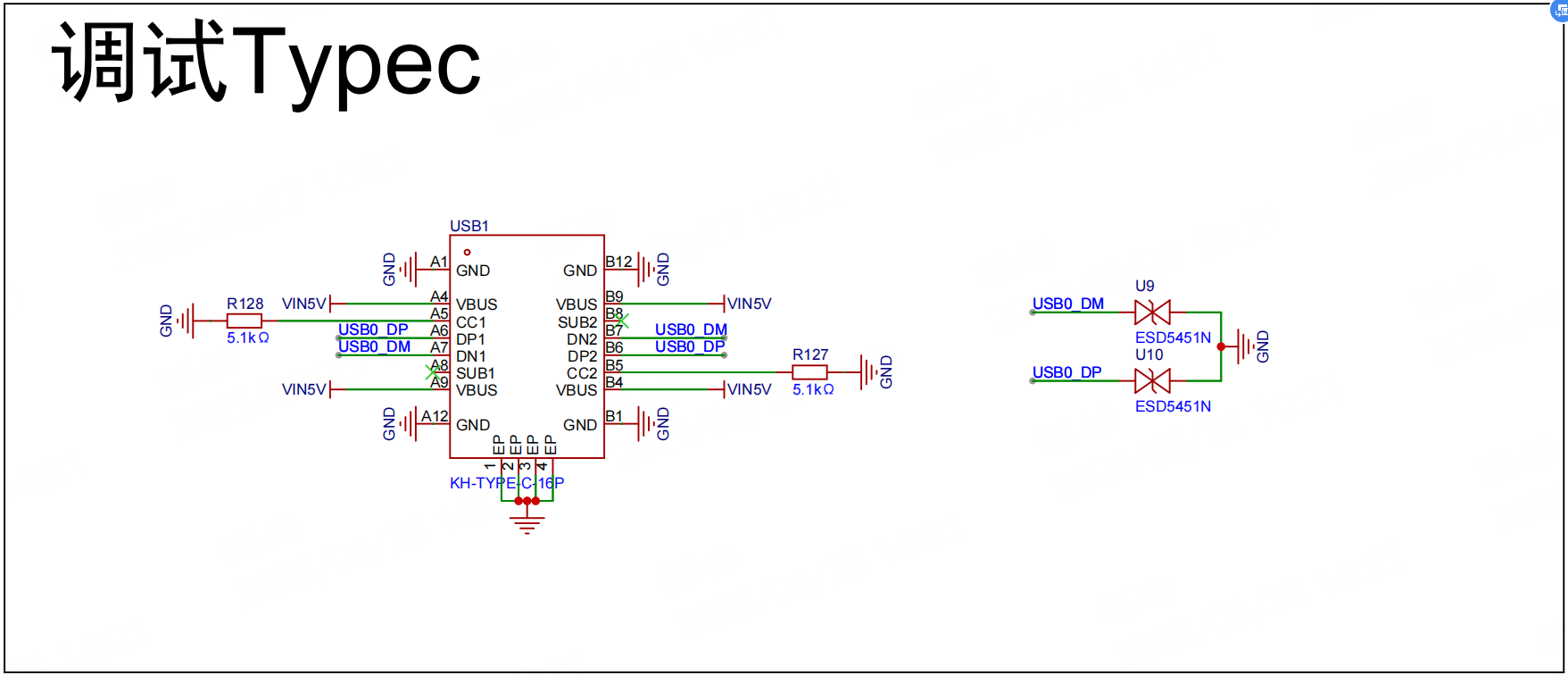

t113內置兩個usb2.0接口，其中usb0支持otg功能，鏡像下載也是使用usb0。所以這里的typec接口主要用于鏡像的下載。

這里需要對調試typec口做防倒灌保護，防止電壓差波動，導致電流流向電腦端。（這里其實沒用到VIN5V，可以不做防倒灌）

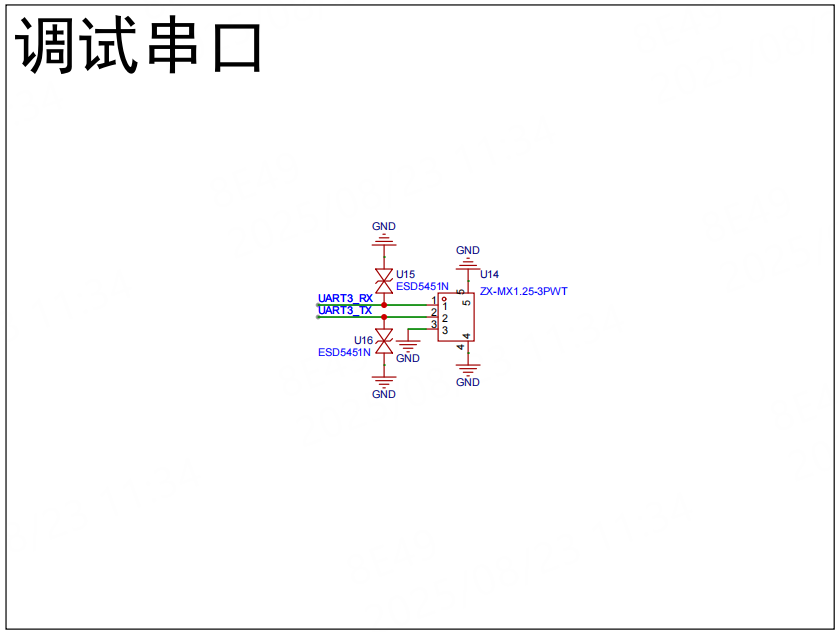

5、調試串口

板卡板載一個調試串口，用于系統交互，使用的是t113的uart3：

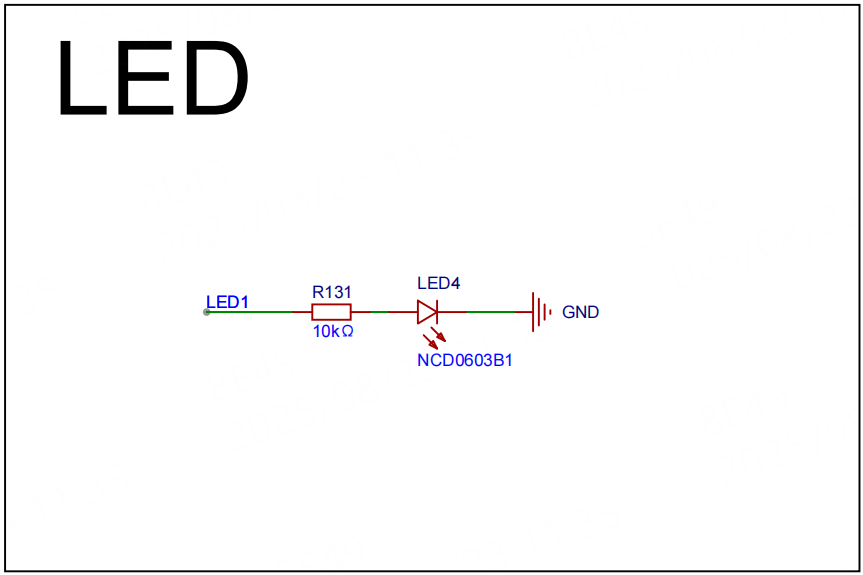

6、用戶LED

板卡板載一個用戶LED：

7、FLASH

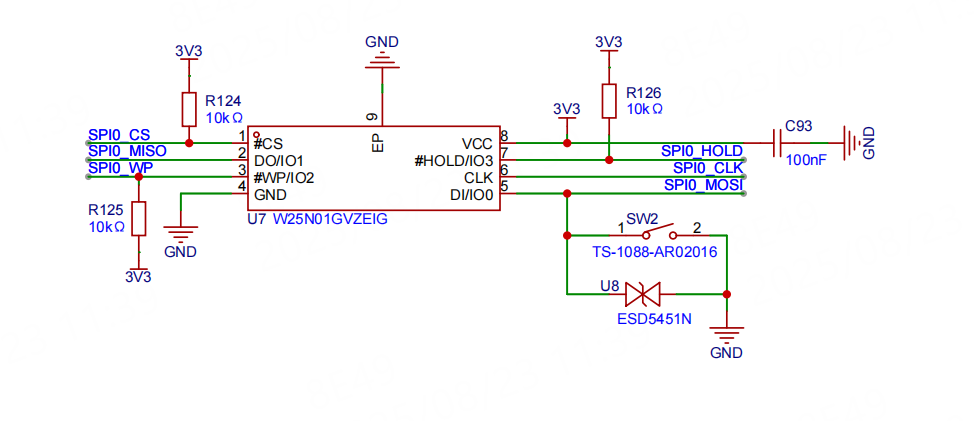

板卡的存儲方案用的是SPI NAND FLASH，型號為W25N01GVZEIG，容量大小1Gbit。連接t113的spi0接口：

8、按鍵

板卡板載三個按鍵，分別是用戶按鍵和復位按鍵和FEL按鍵。其中FEL按鍵在上圖已展示，該按鍵用于控制flash的MOSI腳。因為t113啟動過程中如果依次檢測不到emmc、tf card、nand flash、nor flash，最后會進入fel模式，該模式用于鏡像的下載。

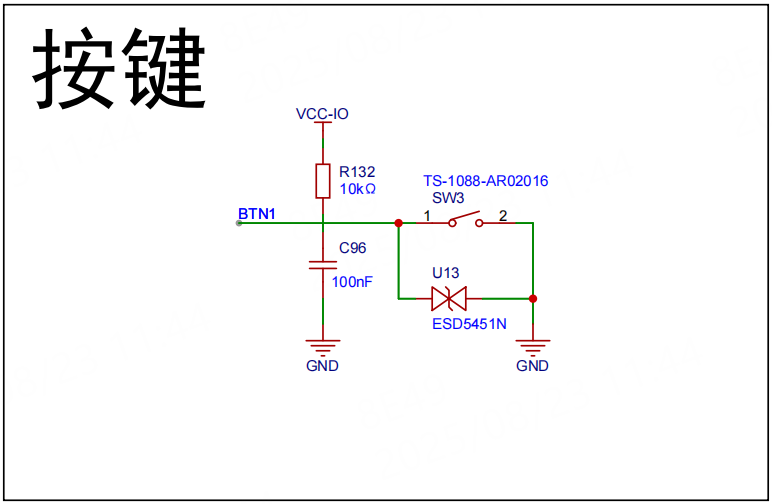

用戶按鍵：

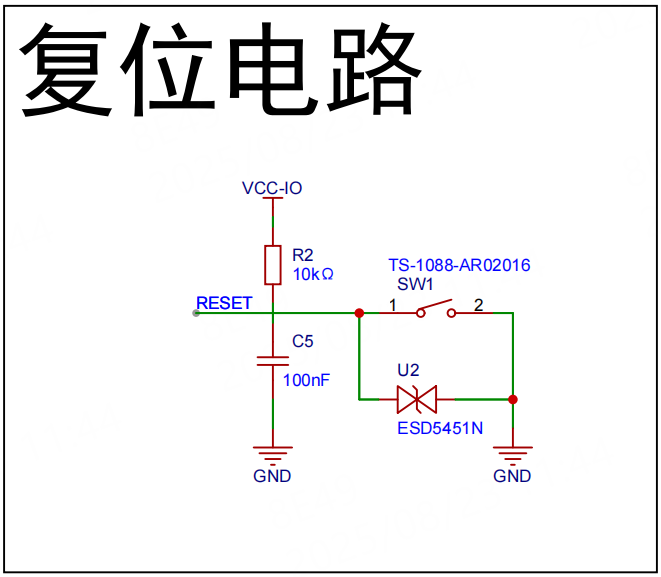

復位按鍵：

9、BLE MESH

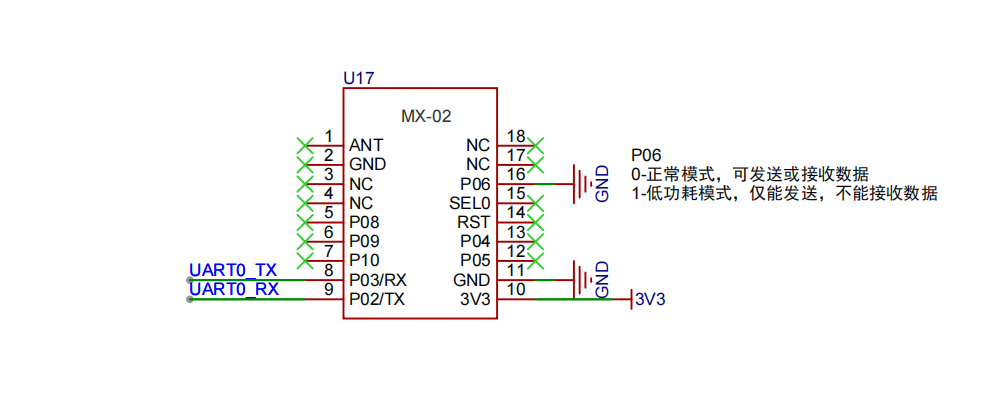

板卡板載一個ble mesh模塊，使用uart0和t113通信：

10、Wi-Fi

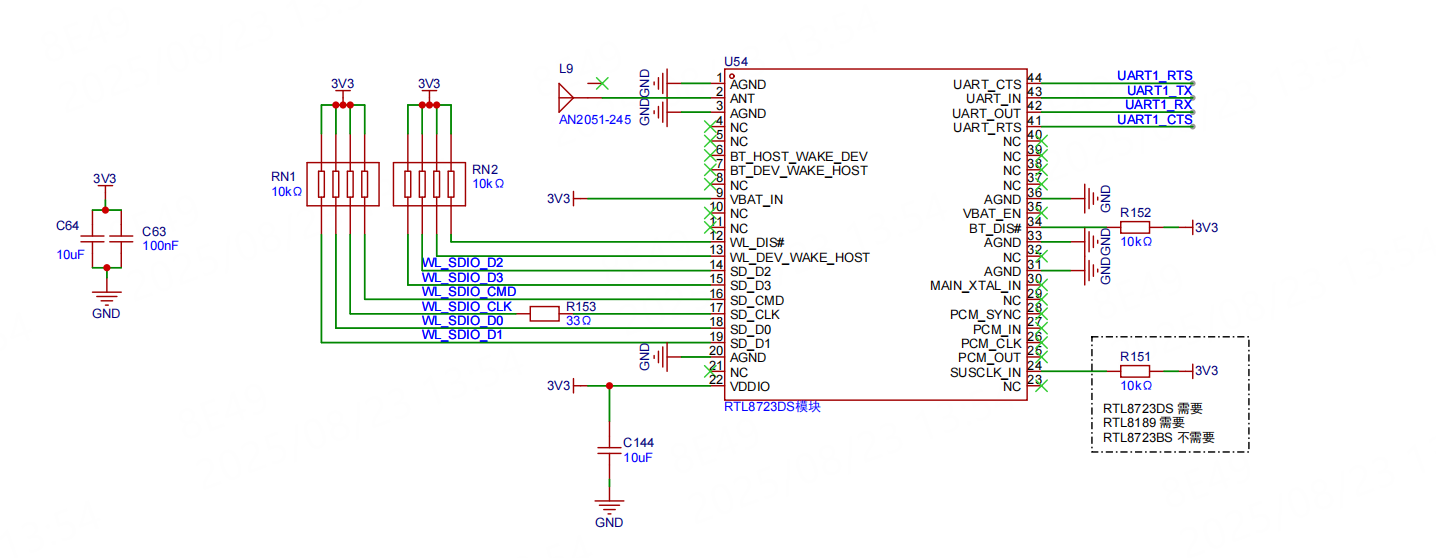

板卡板載一個無線網卡，型號為rtl8723ds：

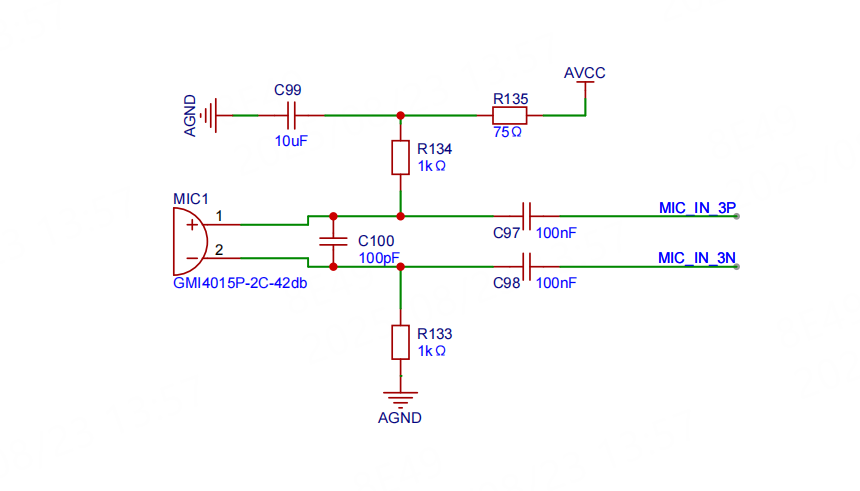

11、MIC

T113-S3 支持2路 PCM/I2S 數字音頻接口，1路音頻輸出接口(HPOUT)，3路音頻輸入接口(MICIN、FMIN、LINEIN)。

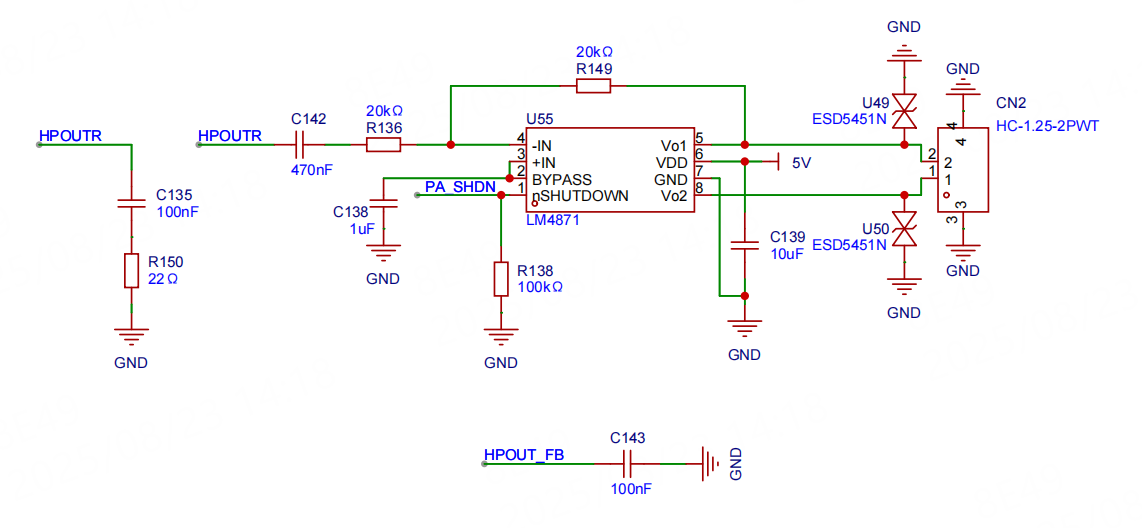

12、喇叭接口

板卡板載一個揚聲器接口，目標驅動一個8Ω1W的喇叭，這里選擇的功放芯片為LM4871：

LM4871在5V供電情況下，負載阻抗3歐，典型輸出功率位3W。在8歐負載下，典型輸出功率為1.5W。

# 功率計算公式
P = V^2/2R

13、MIPI接口

板卡搭配使用的屏幕如下，接口為mipi dsi：

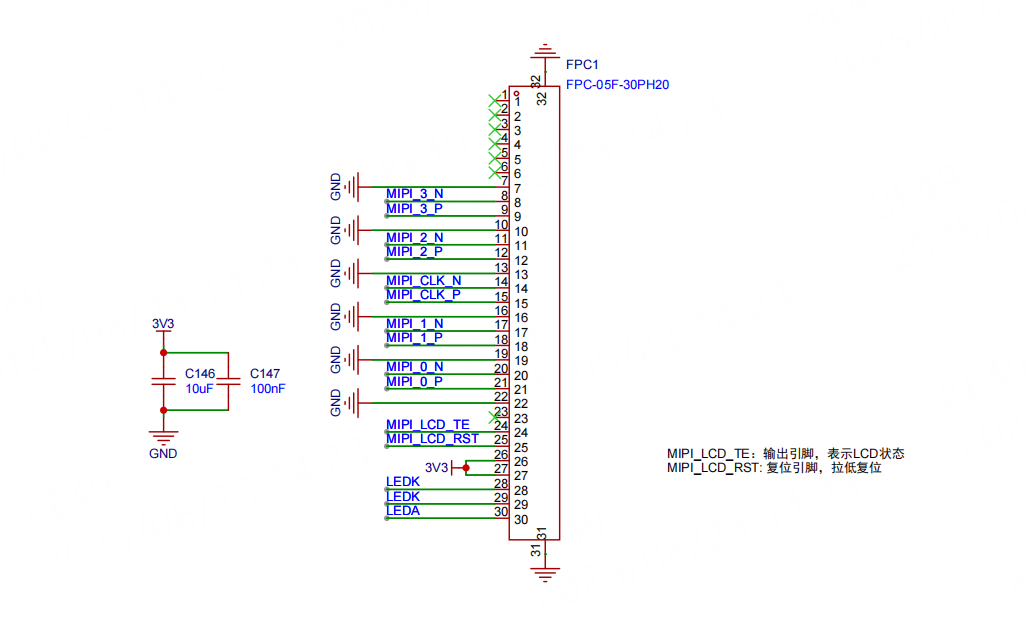

mipi dsi原理圖如下：

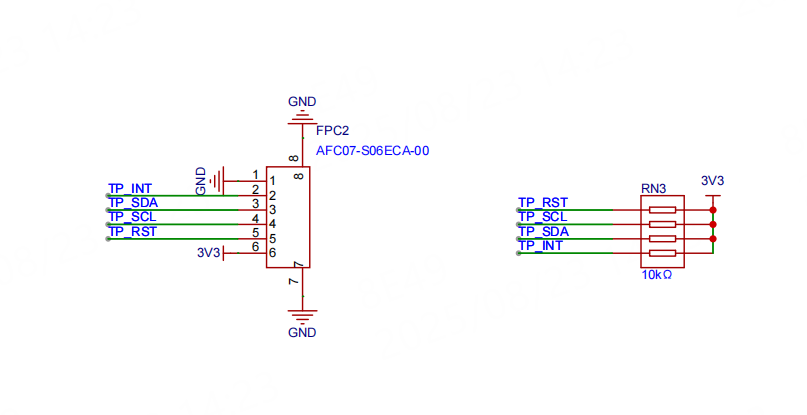

觸摸原理圖如下：

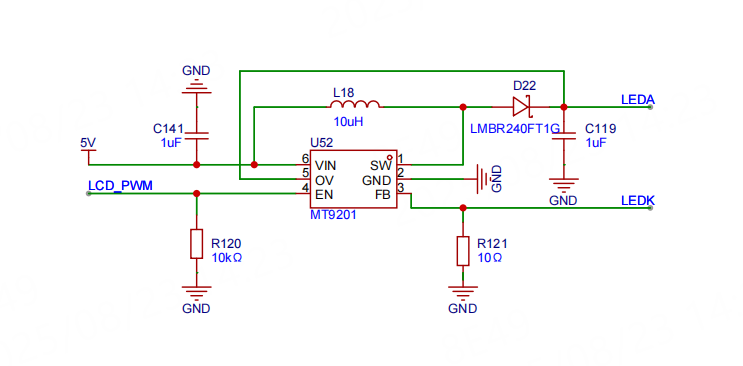

背光電路如下：

根據屏幕規格手冊得知，該屏幕背光由4個白色LED組成：

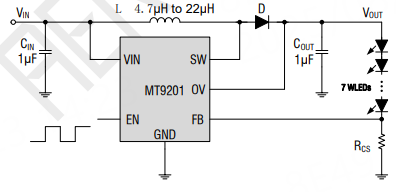

這里選用LED驅動芯片為MT9201，支持PWM調光，最多可以驅動7個白光LED，1.2MHz恒定頻率。參考電路如下：

Rcs用于調整輸出電流，需要控制電流在20ma內，所以Rcs選擇10歐。
