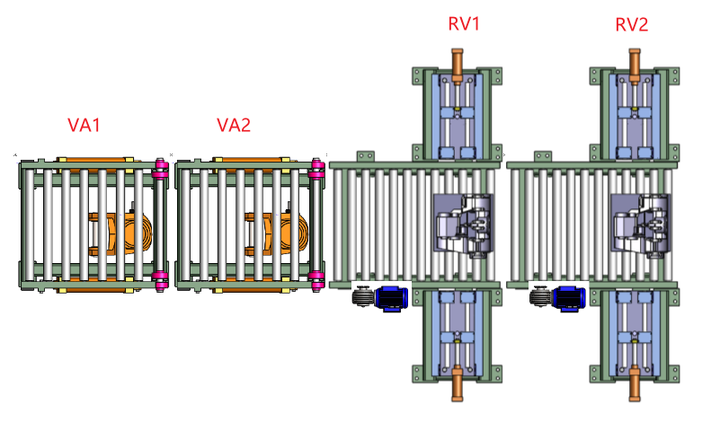

歡迎大家來到“Eplan帶你做項目”第六個過程。在第五個過程中，Eplan基于實際項目的繪制（電氣設計中的電源回路以及電源分配相關回路）重點分享分了“電機的供電和控制圖紙的繪制”。
本文中，先猜個問題，設計一個PLC系統，總共分幾步？
在本次過程中，Eplan將進行PLC選型及原理設計，來繼續完成項目的繪制工作。在這次繪制過程中，我們將基于設備，以半自動生成和拖拽的方式進行PLC圖紙的繪制。相信本節結束后，您會有所啟發。
?
1.統計與規劃 1.1 PLC點數

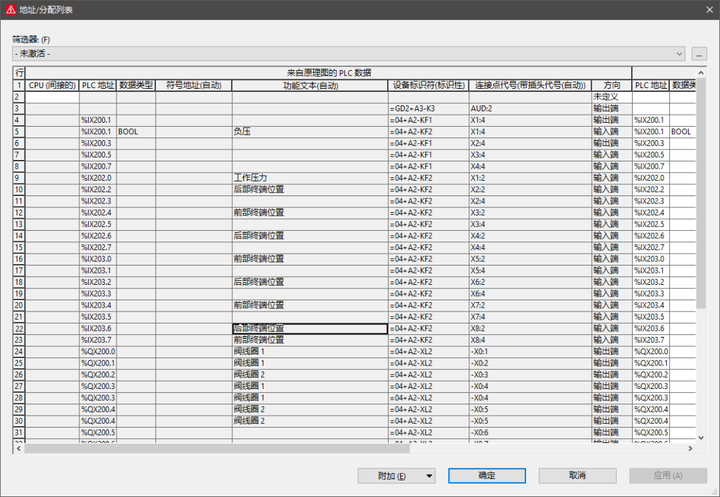

將 項目數據>PLC>地址/分配列表 中，查看整個項目中所使用的PLC IO點，統計IO點數量：
?
統計得知，DI共22個，DO共23個。查看設計任務書，本段作業線需要安裝遠程IO站，觸摸屏等客戶設備，和本地的24V DC供電電源。
1.2 規劃選型
依據IO點表需求方案，對關鍵PLC元件及相關設備進行選型。本項目中所有PLC相關元件選擇使用西門子品牌。因此借助西門子的TIA Selection Tool進行選型，是最便捷的方式之一。TIA Selection Tool是西門子的一站式選型工具，可在官方網站免費下載使用。 1.3 搜索TIA Selection Tool

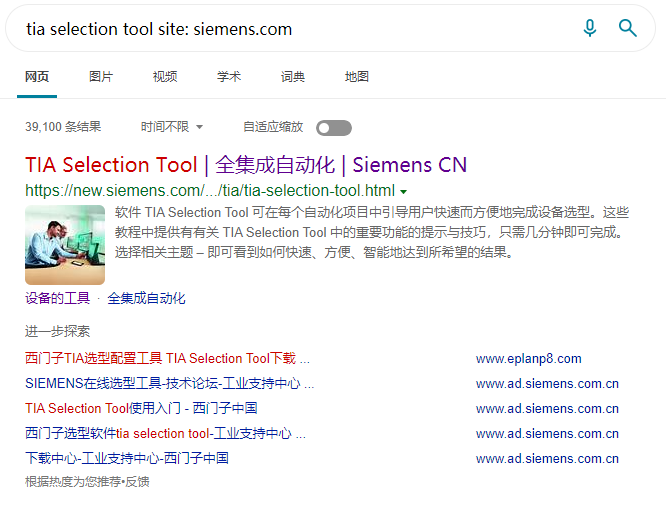

在搜索引擎中輸入“tia selection tool site: siemens.com”，搜索結果第一條，點擊進入即可。
小技巧：搜索詞中的site:siemens.com表示僅顯示siemens.com網站內容，避免搜索引擎提供過多廣告推送，無法快速找到官方網站。
?
點擊鏈接進入，即可看到：“啟動TIA Selection Tool云端版本”按鈕，如網絡連接不便，也可在網頁中找到離線版本使用。
?
1.4 使用工具選型

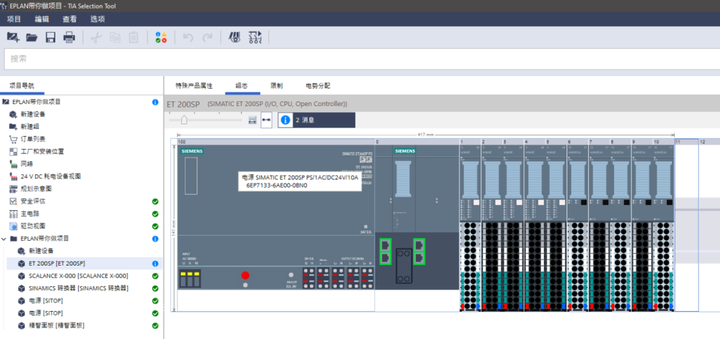

選型完成，結果預覽如下，此時，已完成了PLC，開關電源，以及觸摸屏的選型：
?
1.5 導出選型結果到Eplan，并自動生成

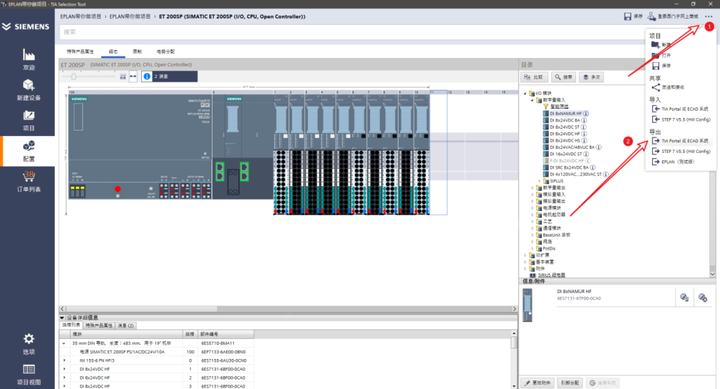

導出：在TIA Selection tool的Port視圖右上角，找到“…”按鈕，選擇 導出>TIA Portal或ECAD系統。
?

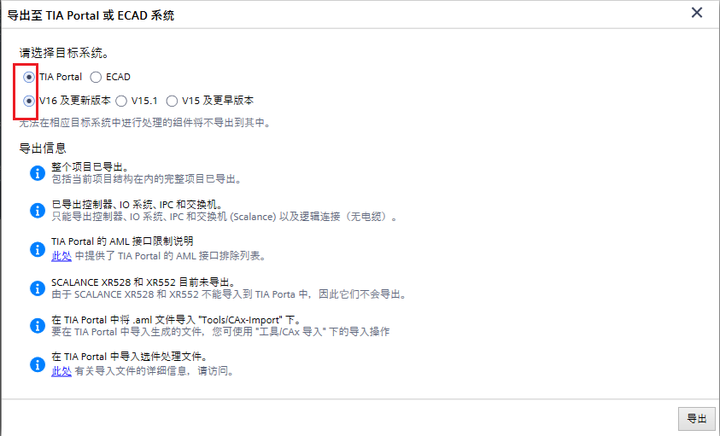

設定導出的目標系統和版本如下，最終導出為*.aml格式。
注：*.aml全稱Automation ML，是工業4.0組件中資產的建模語言，目前Eplan，西門子，羅克威爾，倍福，三菱，博世等等諸多國際領先企業均已加入該組織，并將自家產品與該標準建模語言兼容。
?

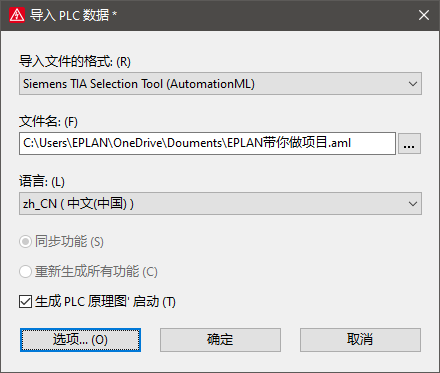

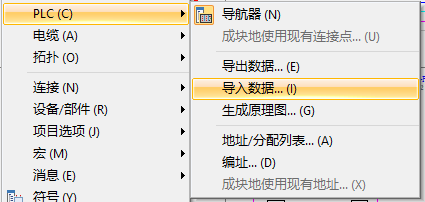

2)導入：Eplan的項目數據>PLC>導入數據 菜單中，選擇相應的格式，以及中間文件，同時勾選生成PLC原理圖。
?
?

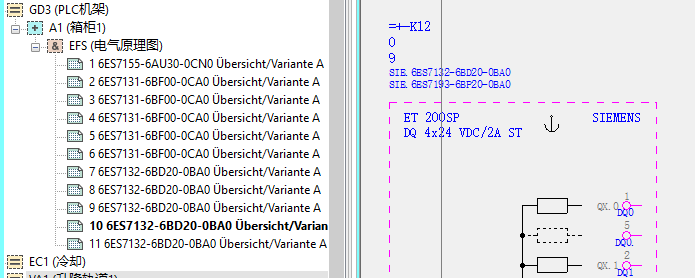

3)指定好總覽頁的頁名，確定生成。大約需要一到兩分鐘，等待自動生成總覽圖，最終效果圖如下。
?
2.PLC的繪制
2.1 規劃設計PLC機架

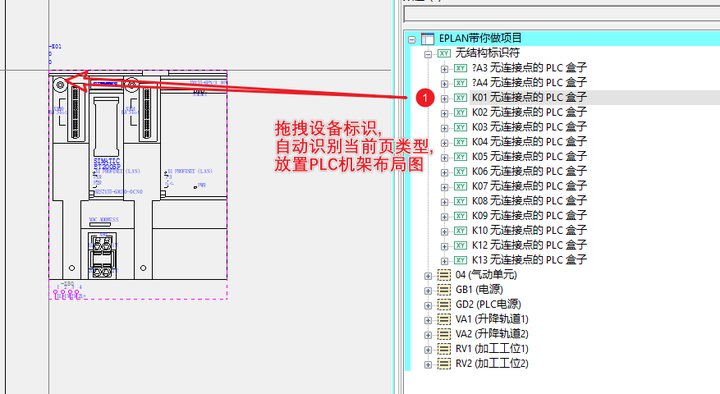

從PLC導航器, 向新原理圖頁中逐個拖拽機架布局的宏變量。Eplan將自動識別并選擇未放置的宏。
小技巧：通常，用于繪制機架布局圖的宏變量為多線原理圖的E變量。
小技巧：當默認選擇宏不是需要的機架布局宏時，按Tab切換不同的宏變量。
?
2.2 設計網絡拓撲

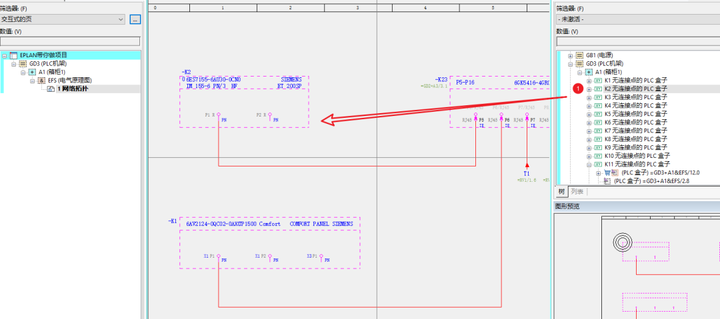

電氣原理圖的網絡拓撲, 需要使用單線原理圖設計。將需要的設備拖拽至單線圖中, 按需要連接不同的網絡端口即可。
?
小技巧：向不同頁類型的圖紙中拖拽設備宏時，軟件將自動選擇對應類型的宏變量。
小技巧：若需要放置與當前頁類型不同的宏變量，可按shift+tab鍵切換宏變量。 2.3 分配PLC點
在前一階段中，我們已經使用分散式方式放置了PLC點，但這些PLC點并沒有指定設備標識和PLC通道名稱。在完成了PLC的選型，網絡連接與配電設計，接下來，要用拖拽的方式，指定PLC連接點。

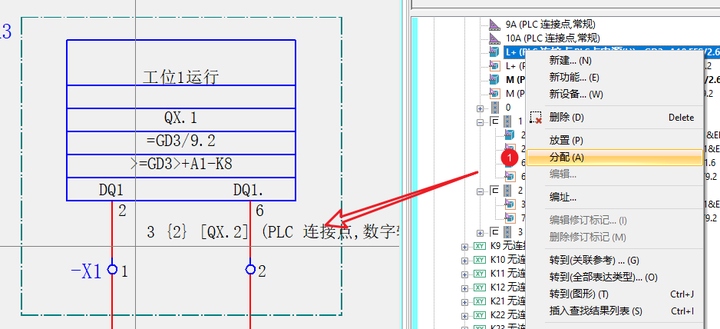

在PLC導航器中，右鍵點擊需要的PLC連接點，選擇菜單“分配”，鼠標指向原理圖中的PLC連接點符號圖形，點擊，即可完成信息的分配。如下圖：
?
小技巧：分配的快捷鍵是，按住ctrl+shift，鼠標左鍵選擇后向原理圖中拖拽。
小技巧：在PLC導航器中右鍵，可以選擇基于地址，基于設備標識，基于通道，基于機架，基于驅動裝置等5種不同的視圖。 2.4 PLC編址

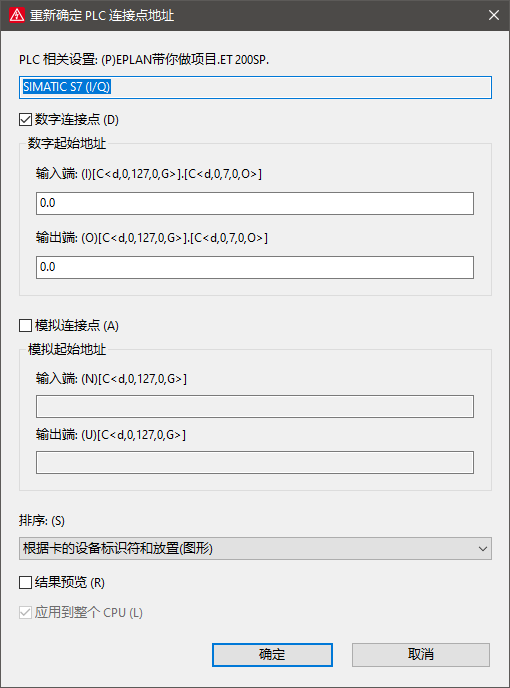

分配完成PLC符號，接下來要完成的是PLC編址。在PLC導航器中，右鍵點擊，選擇編址，即可進入編址界面。按提示，確認PLC起始地址，編址規則，確定即可完成編址。
?

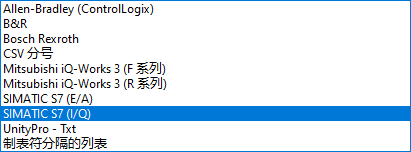

小技巧：Eplan軟件內置A-B，B&R，西門子，三菱，施耐德等多種編址規則，針對特殊編址，還可以方便地自定義PLC編址規則。
小技巧：除去批量編址，還可以通過表格式編輯，外部excel編輯，地址/分配列表的數據粘貼多種方式批量處理PLC地址。
?
3.導出設計數據到組態軟件

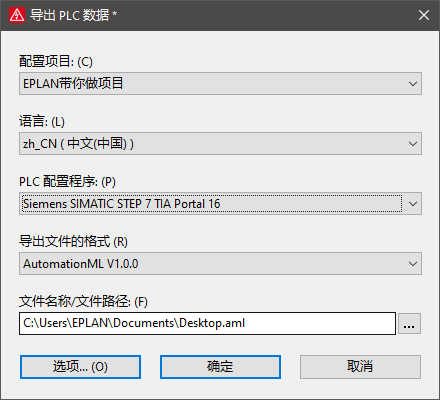

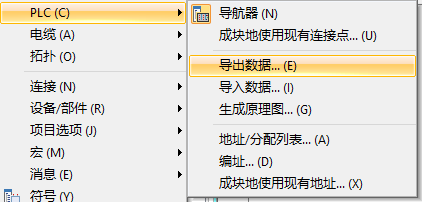

原理設計完成，接下來要將設計數據中的IO列表，PLC機架數據，發送給PLC編程的同事。操作方法和導入類似，只需要簡單設定要導出的組態軟件名稱，以及相對應版本即可。
?
?
4.總結與回顧
PLC設計工作即將告一段落，是否還記得最初的問題：設計一個PLC系統，總共分幾步？答案就是：
通過選型軟件選型，并導入數據到Eplan，并自動生成總覽圖
簡單拖拽，完成PLC的設計
導出數據到PLC編址軟件
