由于工作需要將allegro的PCB轉成ad給同事，在使用AD軟件導入Allegro的brd格式文件時出現各種的異常報錯彈窗問題，現分享兩種將Allegro PCB文件導入到AD中的方法。

一、第1種方法

使用高版本的AD軟件（AD22，同時操作電腦需安裝了Allegro軟件）在導入向導中導入allegro brd文件。這種方法比較簡單，但是存在版本(需AD22以上版本才能保證一定的轉換成功率）問題，因低版本的AD是打不開Allegro17.4的brd文件的，如果我們用AD18以下版本，就無法導入Allegro17.4的brd文件，會有各種的錯誤提示。

二、第2種方法

在AD導入向導中導入Allegro轉化成的二進制文件alg文件。這個就不存在版本問題了，適用低版本和高版本版本，我測了幾次都能順利轉換成功。所以本文重點介紹第2種方法。

1、首先，轉化為alg文件，在Altium Designer安裝目錄下的System文件夾下復制兩個文件出來，如下：
(1) Allegro2Altium.bat
(2) AllegroExportViews.txt

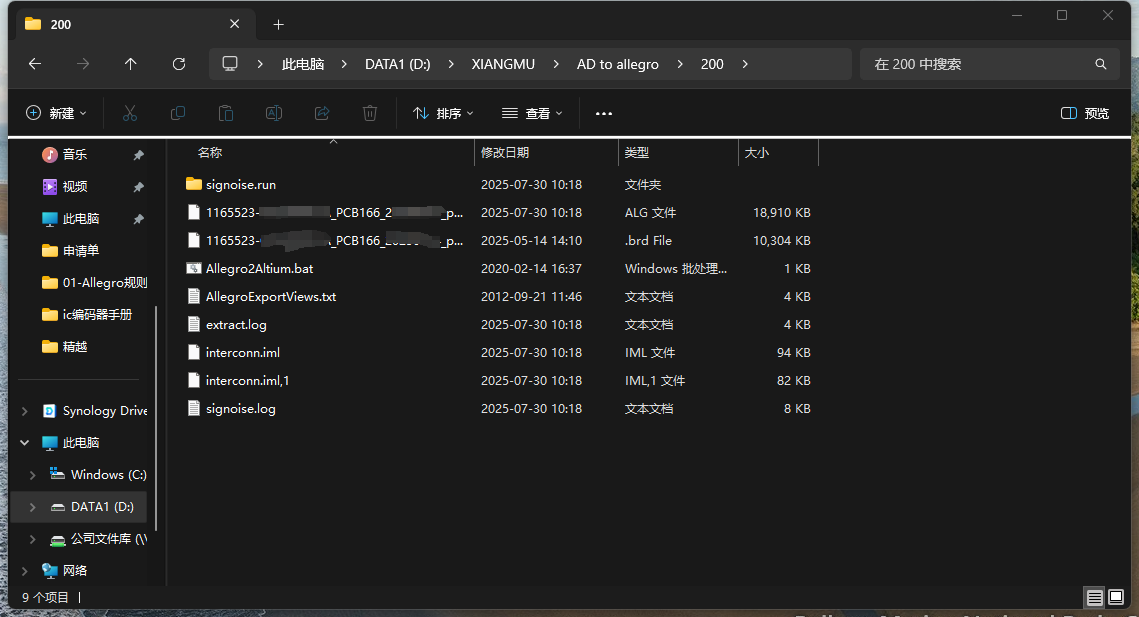

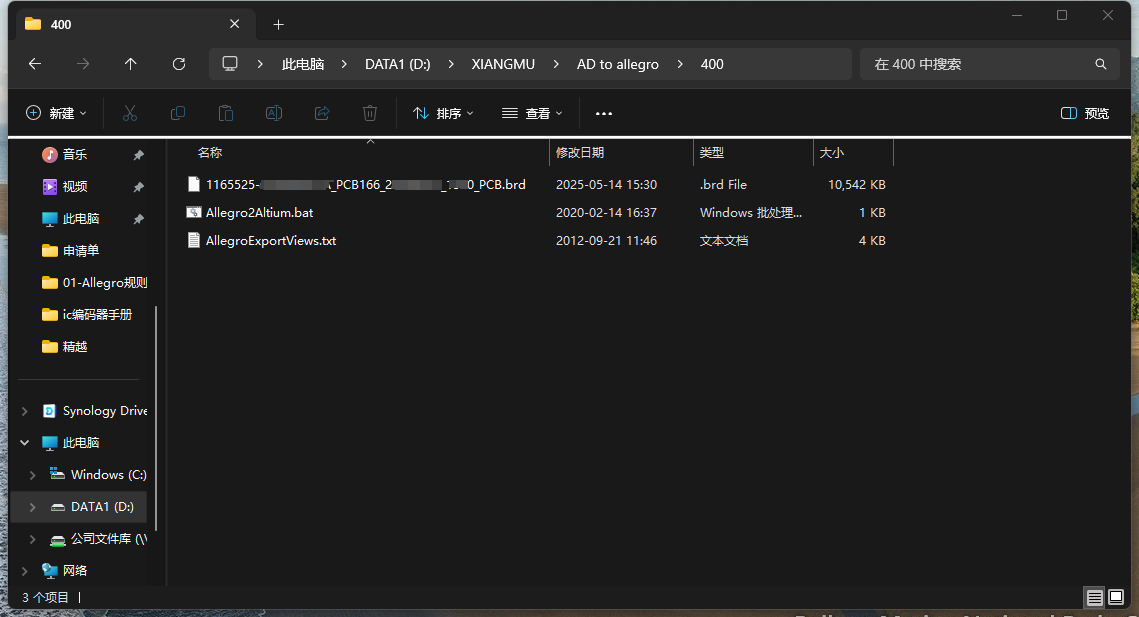

新建文件夾把兩個文件和要轉換的文件放在一起，在一個文件夾里，如下圖所示。

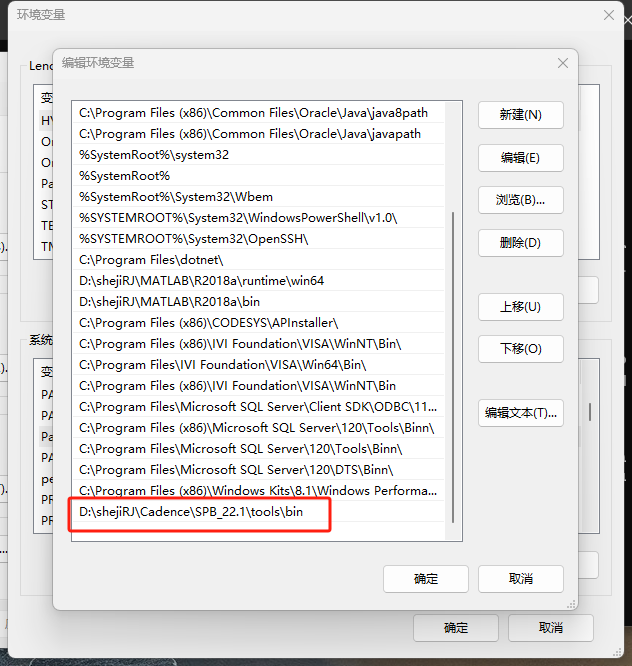

2、然后在系統環境變量中添加環境變量。找到Path目錄，如下圖，看看有沒有Cadence安裝文件下的tools\bin,這樣一個環境變量。因為后續轉換需要extracta.exe，這個工具，沒有環境變量會報錯。（重要！！！）

沒有的話記得加進去，要不然會報錯。

3、接著在cmd命令里找到要轉化的文件所在文件夾，

先打開D盤 d:，

然后進入文件夾 cd+文件夾名字，就是之前建好的那個，

再輸入Allegro2Altium.bat+要轉換的.brd文件名（注意別加.brd），回車。

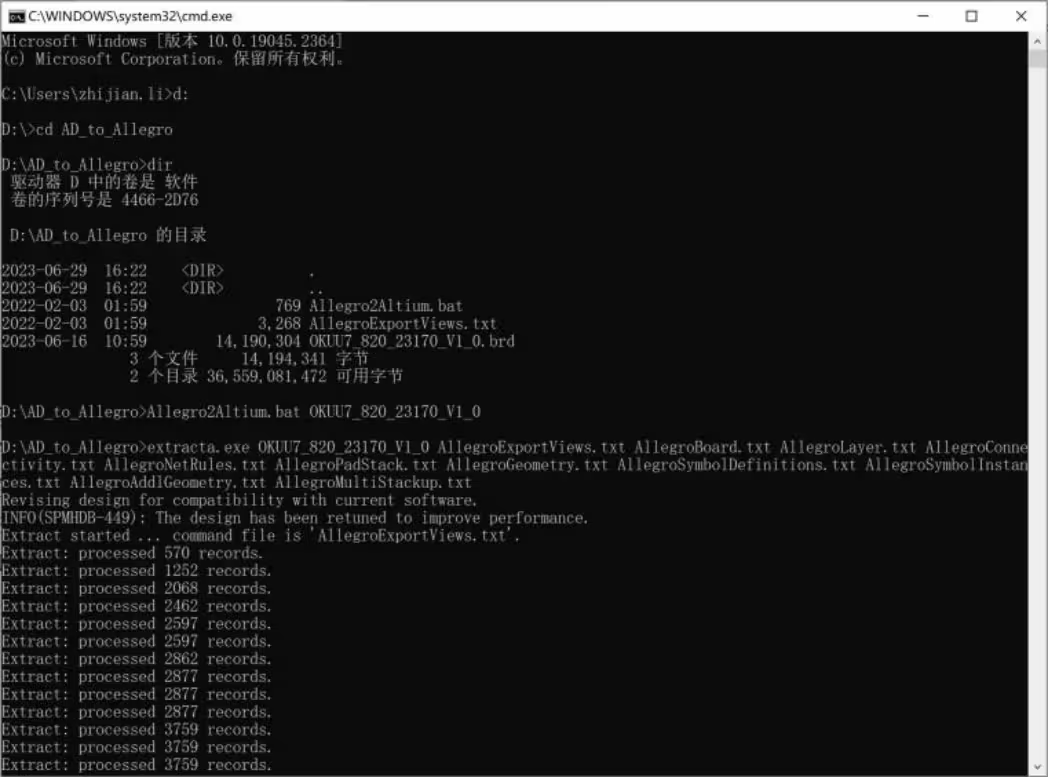

如果出現如下圖這樣的結果就表示alg文件已經轉換完成了。快結束了！

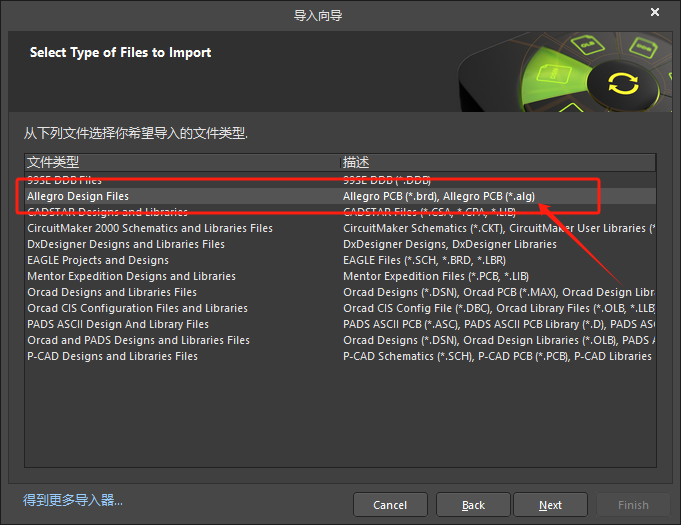

4、最后一步啟動AD的導入向導，選中相應的alg文件導入即可，如下圖是Allegro的PCB文件類型選擇。

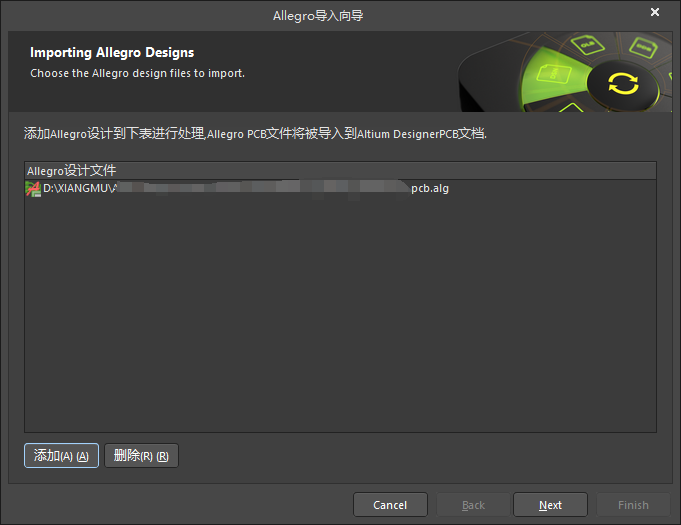

導入Allegro的alg文件

約束文件可以不填。

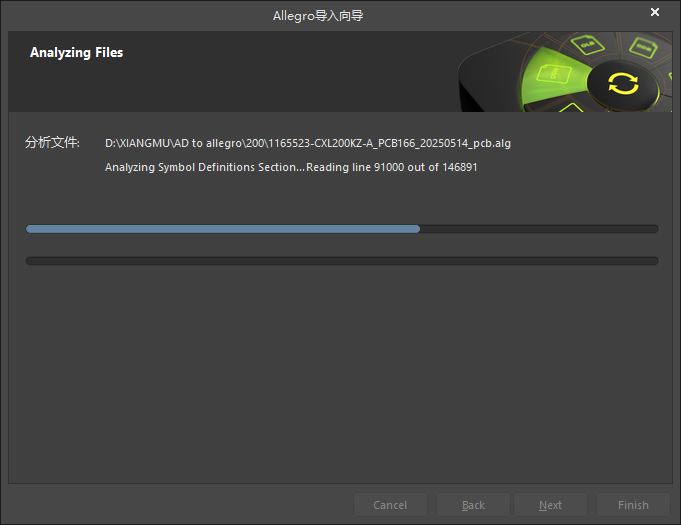

等待分析文件。

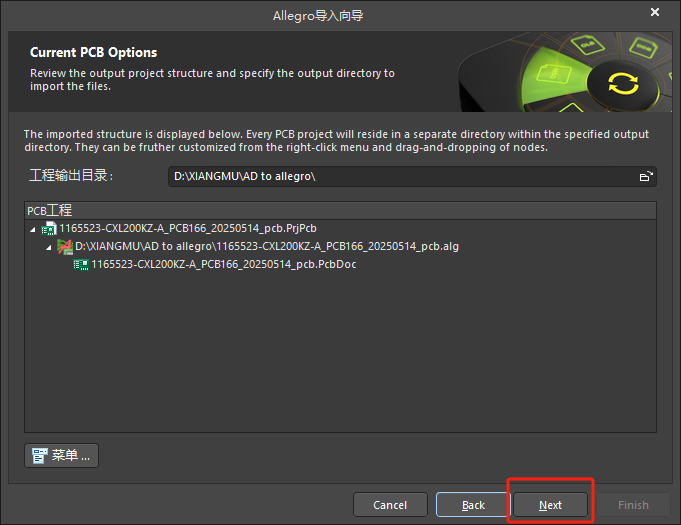

常規設置，next

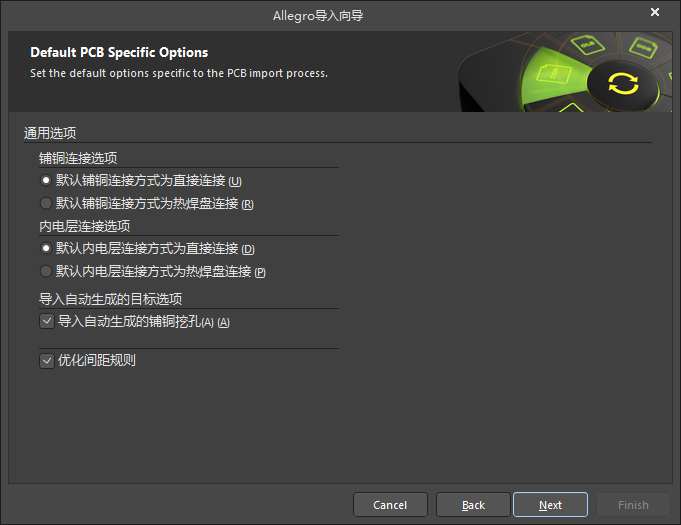

通用選型，next

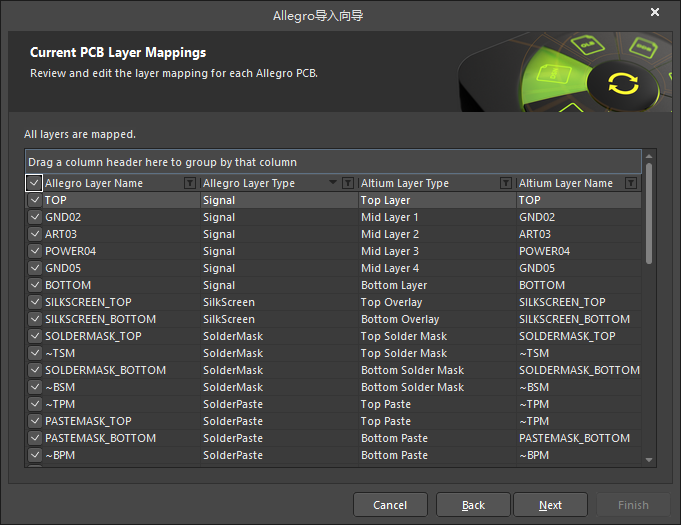

檢查下層映射關系，next

繼續next

等待進度條...

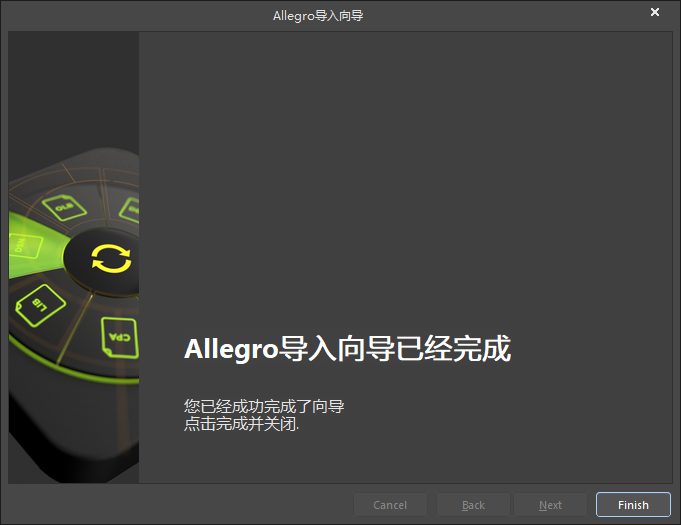

完成導入！!

是不是效果還行，如果覺得本文不錯，不放動動您尊貴的小手來一個免費的贊，鄙人在這里先行謝過了?!

創作不易，每次編輯文章都會花上幾小時，以求達到內容通俗易懂，讀者好上手。

堅持內容輸出，保持頭腦思考，鍛煉表達和書寫能力。
