在新能源汽車的發展進程中，DC - DC 轉換器扮演著至關重要的角色。以下將詳細介紹其在新能源汽車上的應用，包括作用、電路組成以及工作原理等方面。

DC - DC 轉換器的作用

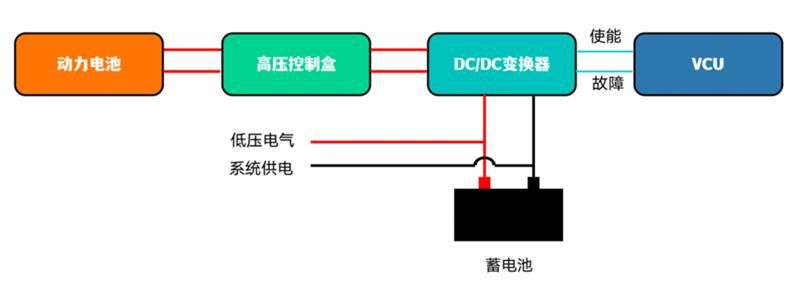

簡單來說，新能源汽車上的 DC - DC 轉換器是一個 “降壓型電壓變換器”。其主要作用是將動力電池的高壓直流電，轉換為整車低壓電氣系統所需的低壓直流電。

在傳統燃油車中，由發電機和 12V 蓄電池為大燈、車載娛樂系統、控制電腦、車窗、門鎖、雨刷等低壓用電器供電。而新能源汽車沒有發動機，自然也就沒有傳統的發電機。它依靠高壓動力電池（通常為 200V - 800V）作為動力來源，但車上的大部分用電器（如儀表盤、車燈、娛樂系統、控制器、車窗電機等）仍然沿用傳統的 12V 低壓系統，且兩個電池之間的能量無法直接轉換。

因此，DC - DC 轉換器成為解決這一問題的關鍵部件。它取代了傳統燃油車上的發電機，成為新能源汽車低壓電源的。

DC - DC 轉換器的電路組成

新能源汽車上的 DC - DC 通常采用隔離型雙向 / 單向 LLC 諧振變換器，但其基本原理與常見的開關電源相似，主要由以下幾部分組成：

主功率電路

輸入 EMI 濾波電路：其作用是平滑動力電池輸入的高壓直流電，減少電壓波動和干擾，確保后續電路能穩定工作。

功率開關管：通常采用全橋或半橋結構，在高頻開關（MOS 管 / IGBT）的控制下，將輸入的直流電 “逆變” 成高頻的交流方波脈沖，這是實現電能轉換的環節。

高頻變壓器：一方面實現電氣隔離，將高壓側和低壓側隔離開，保證安全和抗干擾；另一方面通過其匝數比進行初步的降壓。

輸出整流電路：將變壓器次級產生的高頻交流電重新整流成直流電，通常使用二極管整流技術（二極管）整流。

輸出濾波電路：由電感 L 和電容 C 組成，將整流后的脈動直流電進行濾波處理，得到穩定、平滑的 12V 低壓直流電。

控制與驅動電路

主控電路：作為整個 DC - DC 的大腦，它采集輸出電壓和電流信號，與設定值進行比較，然后通過算法生成相應的 PWM（脈沖寬度調制）信號，動態調整開關管的導通和關斷時間（占空比），以實現和穩定的輸出電壓。

驅動電路：將控制芯片產生的微弱 PWM 信號放大，以足夠的功率和速度去驅動功率開關管的快速導通和關斷。

采樣與保護電路：實時監測輸入電壓、輸出電壓、輸出電流、溫度等參數。一旦出現過壓、欠壓、過流、過熱、短路等故障，控制芯片會立即關閉 PWM 輸出，保護 DC - DC 轉換器和整車低壓系統不受損壞。

DC - DC 轉換器的工作原理

其工作原理可以概括為 “直流 — 高頻交流 — 變壓 — 直流” 四個步驟，具體如下：

逆變（DC—AC）

控制芯片產生四路 PWM 信號，驅動全橋電路的四個功率開關管（Q1, Q2, Q3, Q4）交替導通和關斷。這樣，就將高壓動力電池輸入的直流電（如 400V）轉換成了一個高頻的交流方波電（頻率通常為上千赫茲）。

變壓與隔離

這個高頻交流方波被送入 LLC 諧振腔，通過諧振作用，使開關管在零電壓條件下導通，極大降低了開關損耗，提高了效率。高頻交流方波通過高頻變壓器，根據變壓器的匝數比被降低到所需的電壓水平。同時，變壓器實現了高壓側與低壓側的電氣隔離，保證了安全。

整流（AC—DC）

變壓器次級輸出的低壓交流電，經過輸出整流電路（通常是同步整流 MOSFET）被重新轉換成脈動的直流電。同步整流技術用低內阻的 MOSFET 代替二極管，進一步減少了導通損耗。

濾波與輸出

脈動的直流電經過輸出端的 LC 濾波器 （由電感和電容組成）后，變得平滑穩定，成為可供低壓負載使用的 12V 直流電。

閉環反饋控制

這是一個持續不斷的過程。控制芯片通過采樣電阻實時監測輸出電壓，將采樣值與內部設定的基準值（如 12V）進行比較。如果輸出電壓由于負載增加而降低，控制器就會增加 PWM 波的占空比（即開關管導通時間變長），讓更多能量從高壓側傳遞到低壓側，從而使輸出電壓回升到 12V。反之，如果負載減輕導致電壓升高，控制器就減小占空比。通過這種負反饋閉環控制，無論低壓用電器的功率如何變化（如同時開啟大燈和空調），DC - DC 都能提供一個極其穩定的 12V 電壓。
