164.在 Vue3 中使用 OpenLayers 加載 Esri 地圖（多種形式）

適配：Vue 3 + Vite + TypeScript（也兼容 JS）
地圖引擎：OpenLayers v10+
目標：一次性學會 多種 Esri 底圖加載方式、注記疊加、動態切換、令牌（Token）鑒權、常見坑位排查。

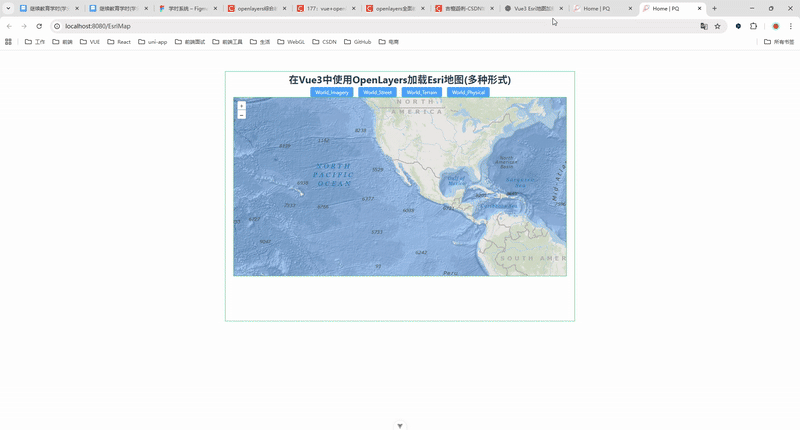

一、效果預覽

二、為什么選 OpenLayers + Esri

OpenLayers：開源、功能強、國產項目生態友好，坐標系與投影支持完善；
Esri Basemaps：樣式豐富、全球覆蓋、質量高（影像、街道、灰底、地形、海洋等）；
開箱即用的 XYZ：Esri 的許多底圖以 XYZ/MapServer tile/{z}/{y}/{x} 形式提供，接入簡單。

?? 合規與用量：請遵守 Esri 使用條款與歸屬聲明（Attribution）。部分服務或高并發訪問可能需要 ArcGIS API Key/Token。

三、項目初始化

1）創建工程

# TypeScript 推薦
npm create vite@latest ol-esri-demo -- --template vue-ts
cd ol-esri-demo
npm i

2）安裝依賴

npm i ol element-plus # element-plus 可選，用于演示切換控件

如果你使用 TailwindCSS 或 UnoCSS 也可以按需集成，這里不強依賴。

四、Esri 底圖服務速查（常用）

Esri 多數底圖可通過以下 URL 模板訪問：
https://server.arcgisonline.com/ArcGIS/rest/services/{ServicePath}/MapServer/tile/{z}/{y}/{x}

常用 ServicePath 示例（可按需取舍）：

類別	名稱（鍵）	ServicePath	說明
影像	`World_Imagery`	`World_Imagery`	全球衛星/航空影像
街道	`World_Street_Map`	`World_Street_Map`	全球街道底圖
地形	`World_Terrain_Base`	`World_Terrain_Base`	地形底圖（可配合注記）
物理	`World_Physical_Map`	`World_Physical_Map`	物理地貌底圖
地形注記	`World_Terrain_Reference`	`World_Terrain_Reference`	地形注記覆蓋層（Reference）
海洋底圖	`Ocean_Base`	`Ocean/World_Ocean_Base`	海洋背景底圖
海洋注記	`Ocean_Reference`	`Ocean/World_Ocean_Reference`	海圖注記覆蓋層
淺灰底圖	`Canvas_Light_Gray_Base`	`Canvas/World_Light_Gray_Base`	灰白簡約底圖
淺灰注記	`Canvas_Light_Gray_Reference`	`Canvas/World_Light_Gray_Reference`	對應注記覆蓋層
深灰底圖	`Canvas_Dark_Gray_Base`	`Canvas/World_Dark_Gray_Base`	深灰暗色底圖
深灰注記	`Canvas_Dark_Gray_Reference`	`Canvas/World_Dark_Gray_Reference`	對應注記覆蓋層
地形陰影	`World_Shaded_Relief`	`World_Shaded_Relief`	陰影地形，常用于底紋
國界地名	`Boundaries_Places`	`Reference/World_Boundaries_and_Places`	國界與地名注記

🔎 提示：服務路徑可能會調整，若某個服務 404/空白，請替換為上表中其它常用項或在 ArcGIS 官方檢索同名服務。

五、最小可運行示例（Composition API）

下面是最簡實現：一個底圖源 + 一個注記源（可選），并支持按鈕切換底圖。

<!-- src/components/EsriMap.vue -->
<template><div class="container"><div class="toolbar"><el-button size="small" type="primary" @click="setBase('World_Imagery')">影像</el-button><el-button size="small" type="primary" @click="setBase('World_Street_Map')">街道</el-button><el-button size="small" type="primary" @click="setBase('World_Terrain_Base')">地形</el-button><el-button size="small" type="primary" @click="setBase('World_Physical_Map')">物理</el-button><el-switch v-model="showLabels" active-text="疊加注記" class="ml-3" /></div><div id="ol-container" /></div>
</template><script setup lang="ts">
import 'ol/ol.css'
import { ref, onMounted, onBeforeUnmount, watch } from 'vue'
import { Map, View } from 'ol'
import TileLayer from 'ol/layer/Tile'
import XYZ from 'ol/source/XYZ'
import { fromLonLat } from 'ol/proj'// --- 工具：拼接 Esri XYZ URL ---
const esriUrl = (servicePath: string, token?: string) => {const base = `https://server.arcgisonline.com/ArcGIS/rest/services/${servicePath}/MapServer/tile/{z}/{y}/{x}`return token ? `${base}?token=${token}` : base
}// --- 常用底圖 & 注記（可按需擴充） ---
const BASEMAPS: Record<string, string> = {World_Imagery: 'World_Imagery',World_Street_Map: 'World_Street_Map',World_Terrain_Base: 'World_Terrain_Base',World_Physical_Map: 'World_Physical_Map',Canvas_Light_Gray_Base: 'Canvas/World_Light_Gray_Base',Canvas_Dark_Gray_Base: 'Canvas/World_Dark_Gray_Base',Ocean_Base: 'Ocean/World_Ocean_Base',World_Shaded_Relief: 'World_Shaded_Relief',
}const LABELS: Record<string, string> = {Boundaries_Places: 'Reference/World_Boundaries_and_Places',World_Terrain_Reference: 'World_Terrain_Reference',Canvas_Light_Gray_Reference: 'Canvas/World_Light_Gray_Reference',Canvas_Dark_Gray_Reference: 'Canvas/World_Dark_Gray_Reference',Ocean_Reference: 'Ocean/World_Ocean_Reference',
}// --- 地圖實例與圖層 ---
const map = ref<Map | null>(null)
const baseSource = new XYZ({ crossOrigin: 'anonymous' })
const labelSource = new XYZ({ crossOrigin: 'anonymous' })const baseLayer = new TileLayer({ source: baseSource })
const labelLayer = new TileLayer({ source: labelSource, visible: false })// 可選：若有 Token，可在此統一配置
const ESRI_TOKEN = '' // 例如：import.meta.env.VITE_ESRI_TOKENconst setBase = (key: keyof typeof BASEMAPS) => {baseSource.setUrl(esriUrl(BASEMAPS[key], ESRI_TOKEN))
}const setLabel = (key: keyof typeof LABELS) => {labelSource.setUrl(esriUrl(LABELS[key], ESRI_TOKEN))
}const showLabels = ref(false)watch(showLabels, (val) => {labelLayer.setVisible(val)if (val && !labelSource.getUrls() && !labelSource.getUrl()) {// 默認選擇一個通用注記setLabel('Boundaries_Places')}
})onMounted(() => {map.value = new Map({target: 'ol-container',layers: [baseLayer, labelLayer],view: new View({projection: 'EPSG:3857',center: fromLonLat([116.3913, 39.9075]), // 北京天安門示例zoom: 4,}),})// 默認加載影像底圖 + 關閉注記setBase('World_Imagery')labelLayer.setVisible(false)
})onBeforeUnmount(() => {map.value?.setTarget(undefined)map.value = null
})
</script><style scoped>
.container { width: 100%; max-width: 980px; height: 600px; margin: 24px auto; border: 1px solid #e5e7eb; border-radius: 12px; overflow: hidden; }
.toolbar { display: flex; align-items: center; gap: 8px; padding: 10px; border-bottom: 1px solid #f1f5f9; }
#ol-container { width: 100%; height: calc(600px - 50px); }
</style>

以上示例已涵蓋：
動態切換不同底圖；
可選疊加注記；
Composition API 生命周期與資源釋放；
token 統一拼接擴展位。

六、基于下拉選擇的優雅切換（Element Plus）

<!-- 片段：替換按鈕為下拉選擇 -->
<template><div class="toolbar"><el-select v-model="baseKey" placeholder="選擇底圖" size="small" style="width: 220px"><el-option v-for="(path, key) in BASEMAPS" :key="key" :label="key" :value="key" /></el-select><el-select v-model="labelKey" placeholder="選擇注記" size="small" style="width: 240px" :disabled="!showLabels"><el-option v-for="(path, key) in LABELS" :key="key" :label="key" :value="key" /></el-select><el-switch v-model="showLabels" active-text="疊加注記" class="ml-3" /></div>
</template><script setup lang="ts">
const baseKey = ref<keyof typeof BASEMAPS>('World_Imagery')
const labelKey = ref<keyof typeof LABELS>('Boundaries_Places')watch(baseKey, (k) => setBase(k))
watch(labelKey, (k) => { if (showLabels.value) setLabel(k) })onMounted(() => {setBase(baseKey.value)setLabel(labelKey.value)
})
</script>

七、進階：高分屏渲染與平滑體驗

OpenLayers 的 XYZ 支持以下優化參數：

const baseSource = new XYZ({crossOrigin: 'anonymous',// 高分屏：按需提高像素比（會增加帶寬）tilePixelRatio: window.devicePixelRatio > 1 ? 2 : 1,// 關閉淡入動畫，切換更干脆transition: 0,
})

提示：高像素比會明顯提升清晰度，但也會提升瓦片請求量。根據終端與網絡狀況權衡開啟。

八、為 Esri 服務添加 Attribution（歸屬）

在很多情況下你需要為底圖添加歸屬信息：

const attribution = '? Esri — Source: Esri, others. See Esri Terms.'
const baseSource = new XYZ({crossOrigin: 'anonymous',attributions: attribution,
})

務必遵守 Esri 的使用條款，不同底圖可能要求的歸屬文本略有差異，請以官方說明為準。

九、帶 Token 的安全訪問（可選）

若你的組織開啟了受保護的服務，可通過以下方式統一附加 token：

const ESRI_TOKEN = import.meta.env.VITE_ESRI_TOKEN
const withToken = (url: string) => ESRI_TOKEN ? `${url}?token=${ESRI_TOKEN}` : urlconst baseSource = new XYZ({crossOrigin: 'anonymous',tileLoadFunction: (imageTile, src) => {(imageTile.getImage() as HTMLImageElement).src = withToken(src)},
})

也可以在 URL 拼接時直接加上 ?token=...，但 tileLoadFunction 更靈活，便于集中控制與替換。

十、常見問題（踩坑實錄）

首次進入空白 / 404
- 檢查 ServicePath 是否準確；
- 更換為本文表格中的其它服務進行對比；
- 檢查是否需要 Token，或當前 IP/地區可用性。
跨域報錯
- 為 XYZ 加上 crossOrigin: 'anonymous'；
- 確保部署站點支持 HTTPS（多數 Esri 服務為 HTTPS 資源）。
坐標/投影錯亂
- Esri 絕大多數底圖是 EPSG:3857 Web Mercator；
- 確保 View 的 projection 與之匹配。
切換卡頓、過渡生硬
- 設置 transition: 0 讓切換更干脆；
- 合理選擇 tilePixelRatio；
- 不要頻繁在短時間內切換，給到請求與緩存時間。
注記不對位
- 確保注記層與底圖同一投影（通常都是 3857）；
- 海洋、灰底等注記請使用對應的 Reference 圖層。
國內訪問偶發慢
- 可在邊緣節點加緩存（CDN 反代）；
- 對影像類底圖設置合適的初始 zoom，避免一次性請求大量瓦片。

十一、可復用的 Basemap 注冊中心（推薦封裝）

抽離一份 esri-basemaps.ts，集中管理底圖與注記：

// src/utils/esri-basemaps.ts
export const BASEMAPS = {World_Imagery: 'World_Imagery',World_Street_Map: 'World_Street_Map',World_Terrain_Base: 'World_Terrain_Base',World_Physical_Map: 'World_Physical_Map',Canvas_Light_Gray_Base: 'Canvas/World_Light_Gray_Base',Canvas_Dark_Gray_Base: 'Canvas/World_Dark_Gray_Base',Ocean_Base: 'Ocean/World_Ocean_Base',World_Shaded_Relief: 'World_Shaded_Relief',
} as constexport const LABELS = {Boundaries_Places: 'Reference/World_Boundaries_and_Places',World_Terrain_Reference: 'World_Terrain_Reference',Canvas_Light_Gray_Reference: 'Canvas/World_Light_Gray_Reference',Canvas_Dark_Gray_Reference: 'Canvas/World_Dark_Gray_Reference',Ocean_Reference: 'Ocean/World_Ocean_Reference',
} as constexport const esriUrl = (servicePath: string) =>`https://server.arcgisonline.com/ArcGIS/rest/services/${servicePath}/MapServer/tile/{z}/{y}/{x}`

然后在組件中直接引用：

import { BASEMAPS, LABELS, esriUrl } from '@/utils/esri-basemaps'

十二、完整頁面示例（帶布局樣式）

<!--
* @Author: 彭麒
* @Date: 2025/09/01
* @Email: 1062470959@qq.com
* @Description: Vue3 + OpenLayers 加載Esri地圖(多種形式) Composition API寫法
-->
<template><div class="container"><div class="w-full flex justify-center flex-wrap"><div class="font-bold text-[24px]">在Vue3中使用OpenLayers加載Esri地圖(多種形式)</div></div><h4><el-button type="primary" size="small" @click="showmap('World_Imagery')">World_Imagery</el-button><el-button type="primary" size="small" @click="showmap('World_Street_Map')">World_Street</el-button><el-button type="primary" size="small" @click="showmap('World_Terrain_Base')">World_Terrain</el-button><el-button type="primary" size="small" @click="showmap('World_Physical_Map')">World_Physical</el-button></h4><div id="vue-openlayers"></div></div>
</template><script setup>
import 'ol/ol.css'
import { ref, onMounted } from 'vue'
import { Map, View } from 'ol'
import Tile from 'ol/layer/Tile'
import XYZ from 'ol/source/XYZ'
import { fromLonLat } from 'ol/proj'const map = ref(null)const source = new XYZ({crossOrigin: 'anonymous'
})const showmap = (x) => {source.setUrl(`https://server.arcgisonline.com/ArcGIS/rest/services/${x}/MapServer/tile/{z}/{y}/{x}`)
}const initMap = () => {map.value = new Map({target: 'vue-openlayers',layers: [new Tile({source: source}),new Tile({source: new XYZ({crossOrigin: 'anonymous',url: 'https://server.arcgisonline.com/ArcGIS/rest/services/Ocean/World_Ocean_Reference/MapServer/tile/{z}/{y}/{x}'})})],view: new View({projection: 'EPSG:3857',center: fromLonLat([-114.064839, 22.548857]),zoom: 3})})
}onMounted(() => {initMap()showmap('Ocean/World_Ocean_Base')
})
</script><style scoped>
.container {width: 840px;height: 600px;margin: 50px auto;border: 1px solid #42b983;
}
#vue-openlayers {width: 800px;height: 430px;margin: 0 auto;border: 1px solid #42b983;position: relative;
}
</style>

十三、部署與上線注意事項

HTTPS：生產環境務必啟用 HTTPS，避免混合內容問題；
緩存：對靜態資源與地圖瓦片配置合理的 CDN 緩存策略；
歸屬聲明：在頁面底部或地圖角落放置 Esri 歸屬信息；
請求上限：關注訪問量與并發數，如有大量流量，考慮注冊 ArcGIS 正式 Key 并評估額度；
可用性監控：在瓦片加載失敗時上報或降級到備選底圖。

十四、小結

本文從 項目初始化、Esri 服務速查、最小可運行示例 到 下拉切換、注記疊加、高分屏優化、Token 鑒權、常見問題 做了完整演示。把 ServicePath 抽到配置文件、把 Token 與 Attribution 做成統一能力，就能在實際項目中快速復用、穩定迭代。
