鏈路聚合技術

鏈路聚合概述及應用場景

概述

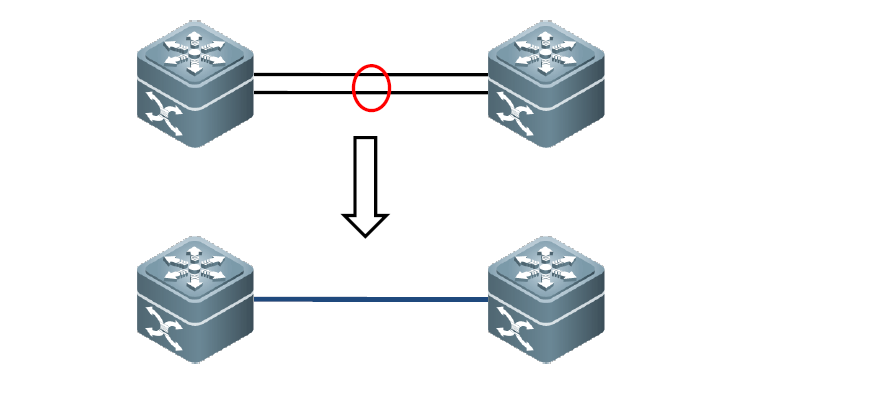

• 鏈路聚合是把多條物理鏈路聚合在一起，形成一條邏輯鏈路。
• 應用在交換機、路由器、服務器間鏈路，注意了，主機上面不能用鏈路聚合技術
• 分為三層鏈路聚合和二層鏈路聚合

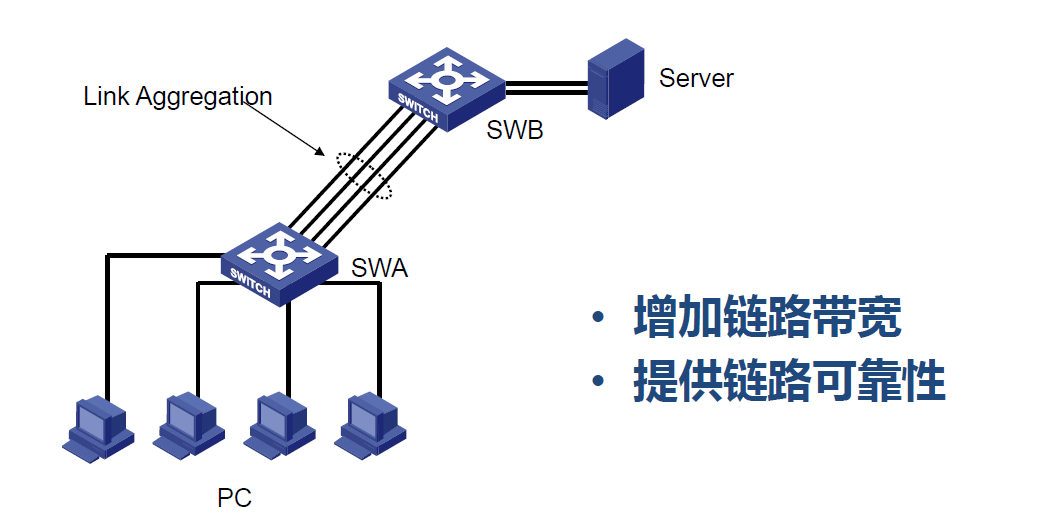

鏈路聚合的作用

• 增加鏈路帶寬
• 提供鏈路可靠性


鏈路聚合工作原理

鏈路聚合模式

• 靜態聚合模式
  • 端口不與對端設備交互信息
  • 選擇參考端口根據本端設備信息
  • 用戶命令創建和刪除靜態聚合
• 動態聚合模式
  • 端口的LACP協議自動使能，與對端設備交互LACP報文。
  • 選擇參考端口根據本端設備與對端設備交互信息。
  • 用戶命令創建和刪除動態聚合組
  • LACP（Link Aggregation Control Protocol，鏈路聚合控制協議）是一種基于IEEE802.3ad標準的、能夠實現鏈路動態聚合的協議

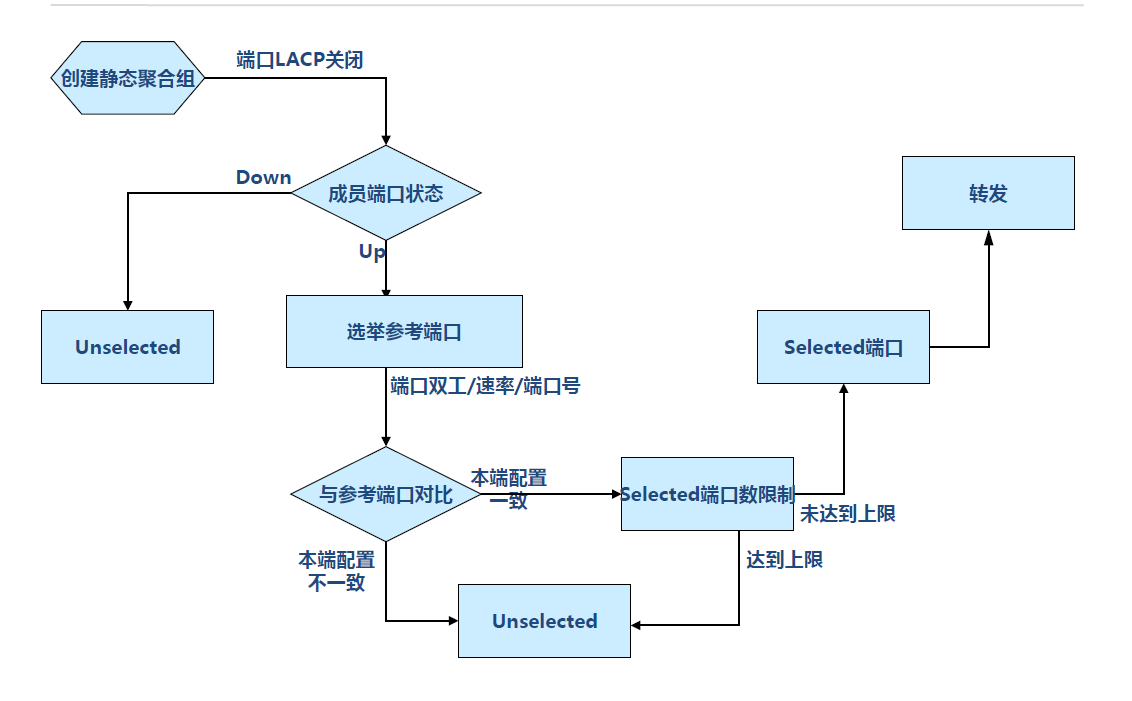

靜態聚合流程

動態聚合流程

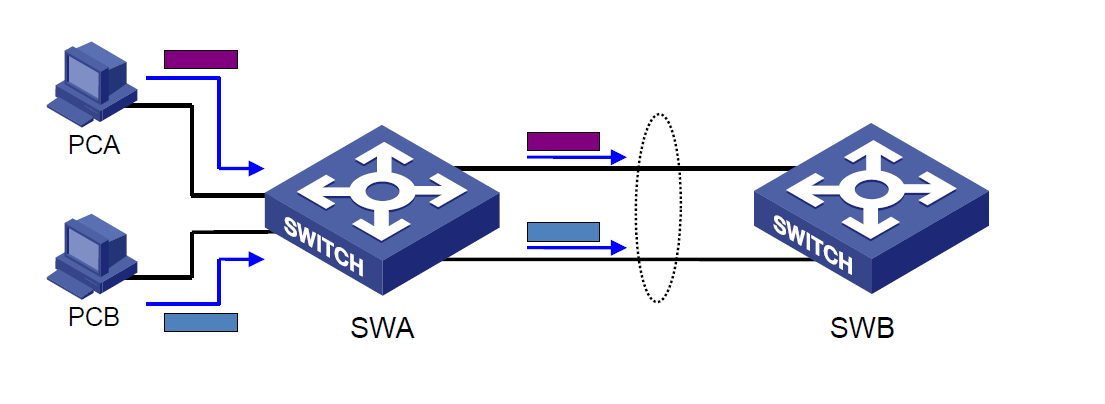

聚合鏈路負載分擔原理

• 聚合后鏈路基于流進行負載分擔

負載均衡

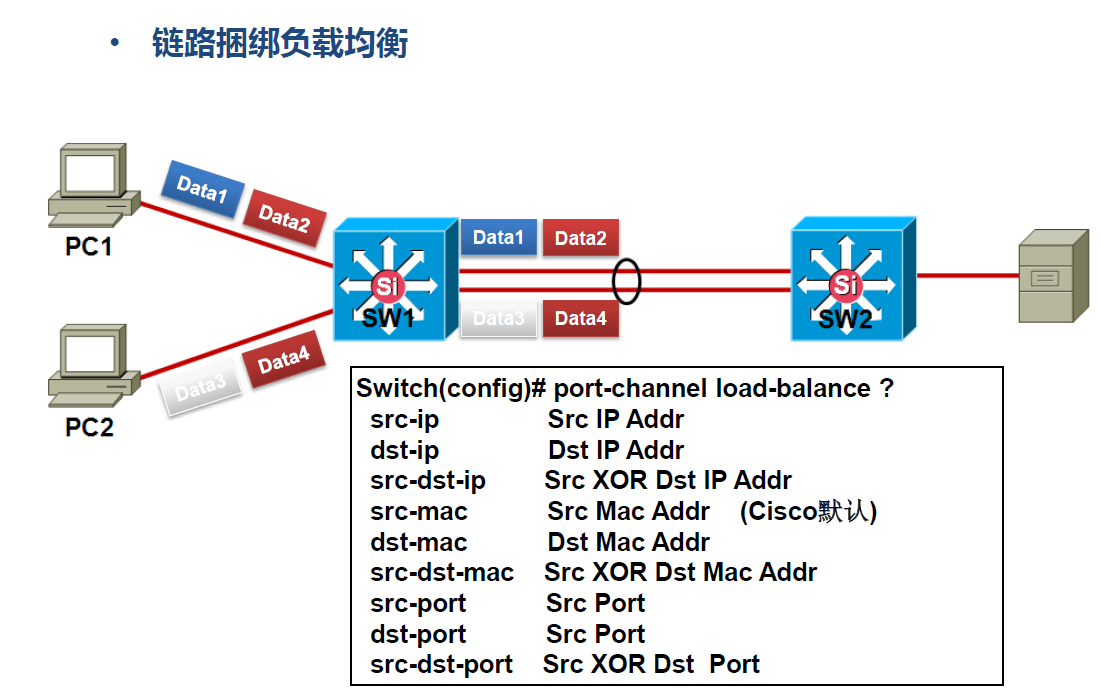

• 鏈路捆綁負載均衡

典型配置案列

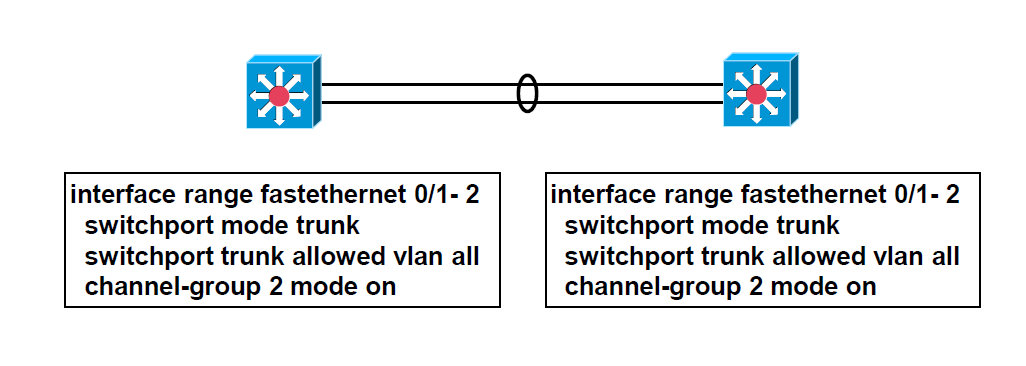

• 手動鏈路捆綁（思科）
  • 兩邊不需要鏈路捆綁協議的協商，直接進行捆綁。

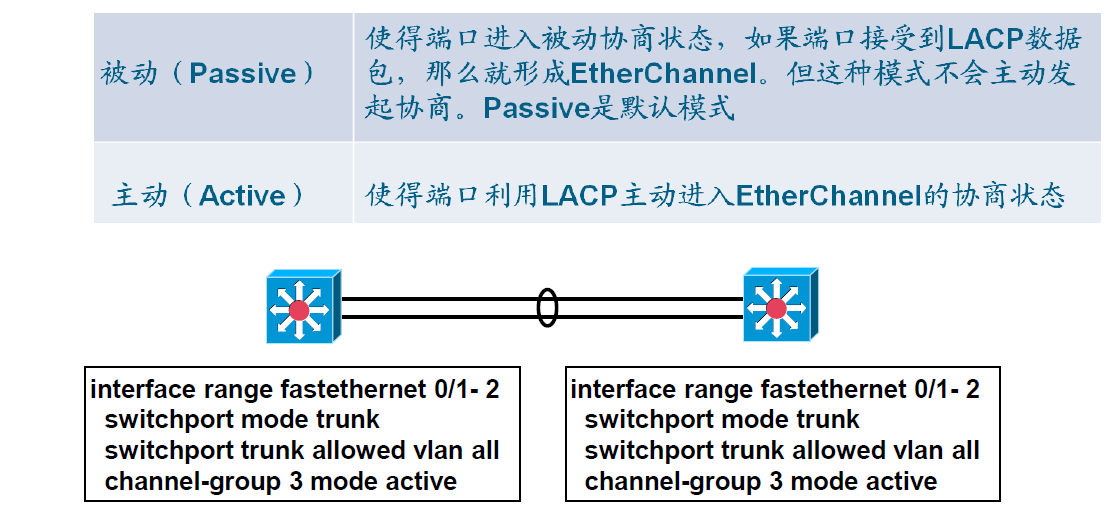

LACP鏈路捆綁（思科）

• LACP鏈路捆綁（IEEE 802.3ad標準鏈路聚合協議）
  • LACP的工作方式

鏈路捆綁主要事項

• 鏈路捆綁主要事項
  • 速率/雙工：所有捆綁的接口都應具有相同的速率和雙工模式
    • LACP要求所有接口工作在全雙工模式
  • Access鏈路：所有捆綁的接口都必須屬于同一個VLAN
  • Trunk鏈路：Trunk封裝、允許通過的vlan、native vlan必須相同
  • 超長幀（jumbo frame）：是否允許巨型幀通過，配置必須相同
  • 協議過濾：所有捆綁的接口的ACL配置必須相同
  • QoS配置：所有捆綁的接口的QoS配置必須相同
  • 動態vlan接口、安全接口、dot1x接口、SPAN目的接口不能捆綁
  • 以太網通道組只在本地有意義
  • 有些廠商設備：光電口不能綁定
  • 同時最多8條鏈路可以工作
  • 聚合接口兩端的負載分擔模式可以不同。

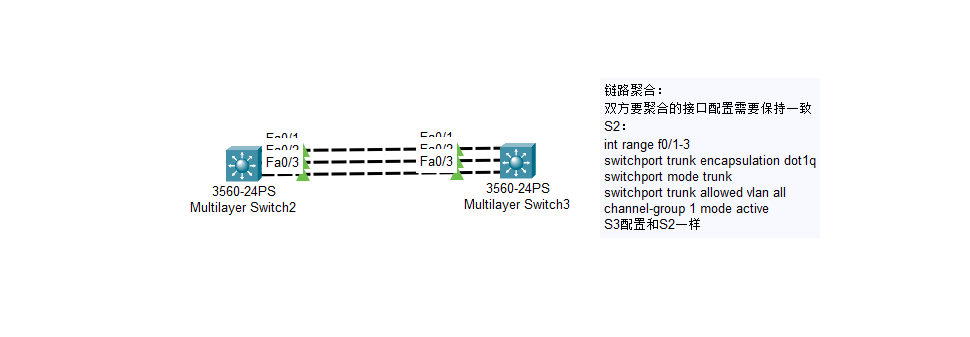

實驗

按道理來說，為了避免鏈路環路，會有堵塞端口存在，但是當我們把鏈路聚合在一起后，相當于把三條鏈路變成了一條鏈路，就不會存在環路，此時6個端口都是通的。
