引言
在嵌入式系統設計中,選擇合適的通信總線是決定系統性能、成本和可靠性的關鍵因素。從簡單的芯片間通信到復雜的工業網絡,不同的總線技術各司其職,形成了嵌入式世界的"交通網絡"。本文將深入探討五種經典且重要的通信技術:TTL、RS-232、RS-485、CAN和Ethernet,幫助開發者在這個技術迷宮中找到正確的路徑。
1. 基礎概念:MCU、UART與引腳
MCU - 微控制器
Microcontroller Unit,即微控制器或單片機,是嵌入式系統的核心。它在一顆芯片上集成了CPU、內存(閃存和RAM)以及各種外設,如同一臺超迷你計算機。
UART外設 - 通用異步收發傳輸器
Universal Asynchronous Receiver/Transmitter是MCU內部的一個硬件模塊,負責完成并行數據和串行數據之間的轉換。它就像MCU的專屬郵局:CPU只需將數據寫入發送寄存器,UART就會自動處理所有發送細節;接收時也是如此,極大減輕了CPU負擔。
引腳 - 物理連接點
引腳是MCU芯片與外部世界連接的物理接口。大部分引腳都是GPIO,即可通過程序配置為不同功能。當使用UART時,我們需要將兩個GPIO引腳配置為:
? TX:發送數據引腳
? RX:接收數據引腳
組合使用:MCU的UART外設+配置好的TX/RX引腳,就構成了實現串口通信的全部硬件基礎,成本幾乎為零。
2. 經典串行總線三劍客
2.1 TTL串口
歷史背景:隨著1960年代集成電路技術的發展而普及,是微控制器最原始的通信方式。
技術特點:
? 直接使用晶體管邏輯電平(0V表邏輯0,5V/3.3V表邏輯1)
? 點對點通信,傳輸距離極短(<1米)
? 最高速率可達10Mbps以上
電氣特性:
// 典型TTL電平標準
邏輯0:0V - 0.8V
邏輯1:2.0V - 5.0V(5V系統)或 2.0V - 3.3V(3.3V系統)
// 注意:不同廠家的MCU可能有細微差異,需查閱數據手冊
優勢與劣勢:
優勢 劣勢
直接與MCU連接,無需電平轉換 傳輸距離極短
硬件簡單,成本極低 抗干擾能力差
傳輸速率高 只能點對點通信
軟件實現簡單 無標準連接器規范
應用場景:MCU編程調試接口、板內芯片間通信、短距離模塊連接(如藍牙、Wi-Fi模塊)
2.2 RS-232
歷史背景:由EIA于1962年制定,最初用于連接調制解調器和終端設備,成為PC串口的代名詞。
技術特點:
? 使用負邏輯:+3V to +15V表示邏輯0,-3V to -15V表示邏輯1
? 傳輸距離<15米(標準),實際可達30-50米
? 標準速率115.2kbps,可更高
連接器與線序:
// 常見DB9連接器引腳定義
引腳1:載波檢測 (DCD)
引腳2:接收數據 (RX)
引腳3:發送數據 (TX)
引腳4:數據終端就緒 (DTR)
引腳5:信號地 (GND)
引腳6:數據設備就緒 (DSR)
引腳7:請求發送 (RTS)
引腳8:清除發送 (CTS)
引腳9:振鈴指示 (RI)
// 最小三線連接:TX、RX、GND
流控制:
? 硬件流控:RTS/CTS,防止數據溢出
? 軟件流控:XON/XOFF,較少使用
優勢與劣勢:
優勢 劣勢
比TTL更長的傳輸距離 速度相對較低
較好的抗干擾能力 仍然容易受噪聲干擾
廣泛兼容,PC標準接口 只能點對點連接
標準連接器規范 電壓較高,功耗較大
應用場景:PC與外圍設備連接、工業設備配置接口、POS系統、醫療儀器
2.3 RS-485
歷史背景:EIA于1983年發布,專為工業環境設計。
技術特點:
? 差分信號傳輸(A、B兩線),抗共模干擾能力強
? 傳輸距離可達1200米(@100kbps)
? 支持多點通信(最多256節點)
? 速率距離相關:10Mbps@12米,100kbps@1200米
網絡配置要點:
// 必須配置終端電阻(120Ω)在總線兩端
// 節點應均勻分布,避免星型連接
// 使用屏蔽雙絞線,屏蔽層單點接地
// A、B線間需加匹配電阻和保護電路
優勢與劣勢:
優勢 劣勢
長距離傳輸能力 需要終端電阻匹配
優秀的抗共模干擾能力 硬件設計更復雜
支持多點網絡拓撲 成本高于前兩者
可構建大型設備網絡 軟件協議需要自定義
半雙工通信節省線纜 需要總線管理機制
應用場景:工業自動化控制系統、樓宇自動化、安防系統、遠程數據采集

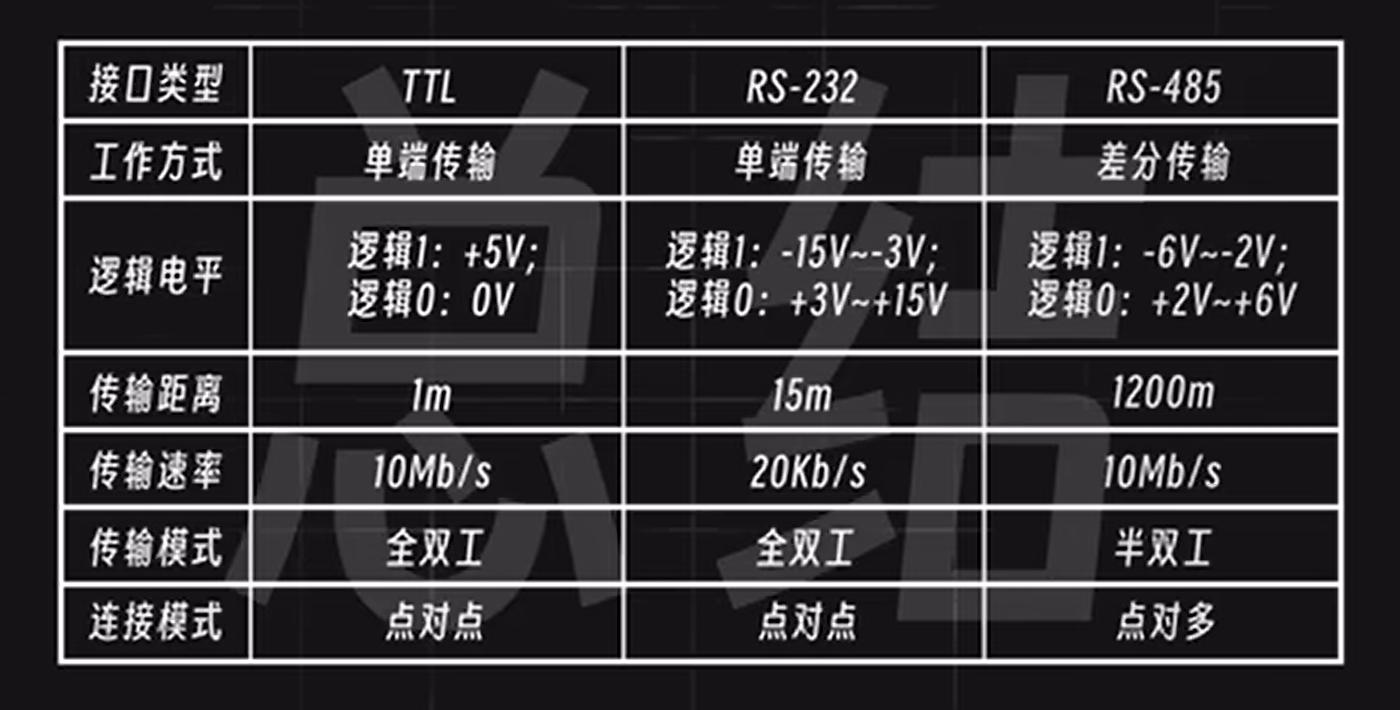

基礎總線對比表
特性 TTL RS-232 RS-485
信號類型 單端 單端 差分

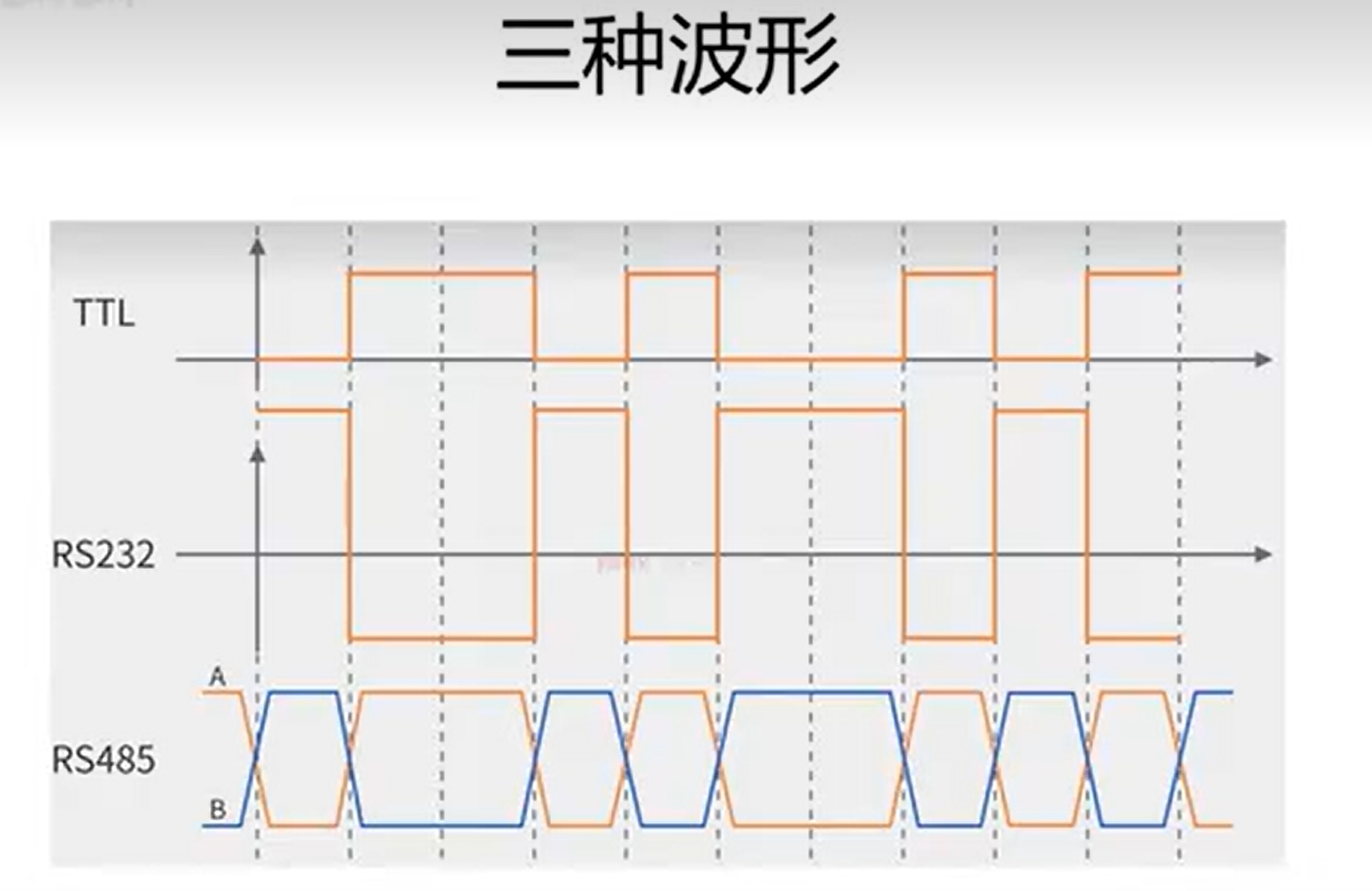

電壓電平 0V-5V/3.3V ±3V to ±15V ±1.5V to ±5V
傳輸距離 <1m <15m ≤1200m
最大速率 10Mbps+ 115.2kbps(標準)/1Mbps+ 10Mbps(短距)/100kbps(1200m)
節點數量 1:1 1:1 1:32(標準)/1:256(擴展)
抗干擾能力 弱 中等 強
連接方式 點對點 點對點 多點
硬件成本 極低 低 中等
軟件復雜度 極低 低 中
3. 高級通信協議:CAN與Ethernet
3.1 CAN - 控制器局域網
歷史背景:由博世公司于1980年代中期開發,旨在解決汽車電子控制單元之間的可靠通信問題。
技術核心:
? 多主、線性總線拓撲
? 非破壞性仲裁:基于優先級的沖突解決機制
? 報文幀結構:標準幀(11位ID)、擴展幀(29位ID)
? 強大錯誤處理:CRC校驗、故障節點自動隔離
報文格式詳解:
// CAN數據幀結構
仲裁字段:標識符(優先級)+ RTR位
控制字段:數據長度代碼(0-8字節)
數據字段:實際傳輸的數據
CRC字段:15位CRC校驗
應答字段:確認機制
// 遠程幀:請求數據,無數據字段
// 錯誤幀:錯誤通知
// 過載幀:流量控制
優勢與劣勢:
優勢 劣勢
極高的可靠性和實時性 絕對帶寬較低
多主結構,真正分布式 協議棧相對復雜
卓越的錯誤處理能力 硬件成本高于RS-485
強大的抗電磁干擾能力 報文有效數據負載短(最多8字節)
deterministic響應時間 需要專門的調試工具
應用場景:汽車電子(發動機控制、ABS等)、工業控制、醫療設備、航空航天
3.2 Ethernet - 以太網
歷史背景:由Xerox PARC于1970年代發明,已成為局域網全球標準。
技術核心:
? 星型拓撲結構,通過交換機連接
? TCP/IP協議棧分層結構
? CSMA/CD(早期)和全雙工交換
? 物理層多樣性:雙絞線、光纖、無線
嵌入式以太網實現方式:
// 1. 軟件協議棧:輕量級TCP/IP棧(lwIP)
// 優點:成本低,靈活性高
// 缺點:占用CPU資源,性能有限
// 2. 硬件協議棧:集成MAC+PHY的MCU
// 優點:性能好,資源占用少
// 缺點:成本較高
// 3. 外部控制器:通過SPI等接口連接
// 優點:兼容性好
// 缺點:接口速率可能成為瓶頸
工業以太網變種:
? EtherCAT:極高性能,用于運動控制
? PROFINET:西門子主導,工廠自動化
? Powerlink:開源實時以太網
? Modbus-TCP:傳統Modbus over Ethernet
優勢與劣勢:
優勢 劣勢
極高的帶寬 協議棧復雜,資源消耗大
無處不在,互通性強 實時性不確定(普通以太網)
拓撲靈活,易于擴展和管理 硬件成本和功耗相對較高
傳輸距離長(使用交換機/光纖) 線纜和連接器體積較大
豐富的診斷和管理功能 需要網絡管理知識
應用場景:工業物聯網、高端工業控制、汽車信息娛樂系統、網絡化消費電子
高級協議對比表
特性 CAN Ethernet
通信模式 多主,廣播/點對點 主從/對等,點對點
拓撲結構 總線型 星型
信號類型 差分 差分/光
最大速率 1Mbps 10Mbps - 100Gbps+
典型距離 ≤1000m 100m (雙絞線)
節點數 1:110 受交換機端口限制
數據組織 報文幀 數據包
關鍵特性 可靠性,實時性 高速,通用,互聯
軟件復雜度 中 高
硬件成本 中-高 高
4. 協議棧與軟件實現
4.1 串行總線協議棧
// 典型UART/RS-232/RS-485協議棧
硬件層:UART外設 + 電平轉換芯片
驅動層:字節讀寫、中斷處理、DMA傳輸
協議層:自定義應用協議(如Modbus ASCII/RTU)
應用層:數據處理和業務邏輯
// 常見問題:數據分包、粘包處理
// 解決方案:幀頭幀尾、超時機制、長度字段
4.2 CAN協議棧
// CANopen/CAN Kingdom等高層協議
對象字典:設備參數和數據的標準化描述
服務數據對象:點對點可靠傳輸
過程數據對象:廣播式實時數據傳輸
網絡管理:節點監控和狀態管理
// 需要專門的配置工具:CANopen Studio、Vector工具鏈
4.3 TCP/IP協議棧
// 嵌入式常用協議組合
傳輸層:TCP(可靠)、UDP(高效)
網絡層:IP、ICMP、IGMP
應用層:HTTP、MQTT、Modbus-TCP
// 資源需求:RAM(≥32KB),Flash(≥64KB)
// 流行協議棧:lwIP、uIP、embOS/IP
5. 硬件設計與實踐指南
5.1 PCB布局建議
? TTL:短線連接,避免過孔
? RS-232:ESD保護,TVS二極管
? RS-485:隔離設計,光電隔離器
? CAN:終端電阻跳線,共模扼流圈
? Ethernet:阻抗匹配,變壓器集成
5.2 防雷防浪涌設計
// 戶外設備必須考慮
RS-485:氣體放電管 + TVS + 自恢復保險
Ethernet:網絡變壓器 + TVS陣列
CAN:類似RS-485,但要求更高
5.3 隔離設計
? 光耦隔離:低速信號(≤10Mbps)
? 磁耦隔離:高速信號,體積小
? 電容隔離:成本低,集成度高
6. 調試與故障排查
6.1 常用調試工具
? 邏輯分析儀:TTL、UART信號分析
? 示波器:信號質量測量,眼圖分析
? 協議分析儀:CAN、Ethernet深度解析
? 網絡分析儀:Ethernet性能測試
6.2 常見問題及解決方案
// RS-485通信失敗
可能原因:終端電阻缺失、A/B線反接、地線問題
解決方案:檢查布線、添加終端電阻、共地處理
// CAN總線錯誤
可能原因:波特率不匹配、終端電阻問題
解決方案:配置校驗、添加120Ω終端電阻
// Ethernet連接不穩定
可能原因:阻抗不匹配、變壓器問題
解決方案:檢查PCB布線、更換網絡變壓器
7. 綜合對比與選型指南
7.1 全方位對比表
特性 TTL RS-232 RS-485 CAN Ethernet
通信模式 點對點 點對點 多點 多主 主從/對等
拓撲結構 點對點 點對點 總線型 總線型 星型
信號類型 單端 單端 差分 差分 差分/光
最大速率 >10Mbps ~1Mbps 10Mbps 1Mbps 10Mbps+
典型距離 <1m <15m ≤1200m ≤1000m 100m+
節點數 1:1 1:1 1:256 1:110 交換機限制
數據組織 字節流 字節流 字節流 報文幀 數據包
關鍵特性 簡單廉價 PC兼容 長距多點 可靠實時 高速互聯
軟件復雜度 極低 極低 低 中 高
硬件成本 近乎零 低 中 中-高 高
7.2 實際選型決策樹
-
通信距離:
? <1米:TTL? 1-15米:RS-232
? >15米:RS-485/CAN/Ethernet
-
節點數量:
? 1對1:TTL/RS-232? 1對多:RS-485/CAN
? 復雜網絡:Ethernet
-
環境要求:
? 工業環境:RS-485/CAN? 辦公環境:Ethernet
? 實驗室:TTL/RS-232
-
實時性要求:
? 高實時:CAN? 中等實時:RS-485
? 無實時要求:Ethernet
-
帶寬需求:
? 低帶寬:TTL/RS-232/RS-485/CAN? 高帶寬:Ethernet
7.3 成本分析(典型應用)
總線類型 芯片成本 外圍元件 PCB成本 開發成本 總成本
TTL 0.0 0.1 低 低 極低
RS-232 1.0 0.5 中 低 低
RS-485 1.5 1.0 中 中 中
CAN 3.0 2.0 中高 中高 中高
Ethernet 5.0 3.0 高 高 高
注:成本為大致估算,實際取決于具體設計和采購量
8. 未來發展趨勢
8.1 技術融合
? CAN FD:CAN with Flexible Data-rate,提高帶寬
? TSN:Time-Sensitive Networking,確定性以太網
? Single Pair Ethernet:單對線以太網,降低成本
8.2 無線替代
? Wi-Fi:高速無線接入
? 藍牙:低功耗設備連接
? LoRa:遠距離低功耗通信
? 5G:工業物聯網連接
8.3 標準化與開源
? OPC UA:跨平臺數據交換標準
? MQTT:輕量級物聯網協議
? 開源工具鏈:降低開發門檻
9. 結論與建議
嵌入式通信總線的選擇反映了應用需求的技術演進路徑。每種技術都有其明確的定位和優勢場景:
? TTL是板內通信的經濟選擇
? RS-232在傳統設備接口中仍有價值
? RS-485是工業長距離多點的可靠選擇
? CAN在安全關鍵控制領域不可替代
? Ethernet是通往工業4.0和物聯網的橋梁
給開發者的建議:
- 明確需求:距離、節點數、速率、環境
- 考慮未來:擴展性、維護性、升級路徑
- 評估成本:不僅是硬件,還包括開發和維護
- 準備工具:相應的調試和分析工具
- 遵循標準:采用行業標準協議和接口
隨著技術發展,傳統的界限正在模糊,多種總線共存的混合架構成為常態。理解每種技術的本質,才能設計出最優的通信解決方案。
