<1>前置概念補充

在深入拆解三種模式前，先通過提供的?“函數對比表”?建立整體認知：這張表是串口收發的「武器庫索引」，清晰標注了查詢、中斷、DMA 三種模式下，收發 / 回調函數的對應關系。后續會結合實際代碼，講透每個函數怎么用、何時觸發，先記住這張表的核心關聯👇

簡單說：

• 查詢模式：用「阻塞函數」收發，CPU 全程等待
• 中斷模式：用「啟動函數 + 完成回調」，收發完自動通知 CPU
• DMA 模式：用「DMA 啟動函數 + 半完成 / 完成回調」，數據自動傳輸，CPU 完全解放

查詢模式的簡單，是靠「犧牲 CPU 效率」實現的。對比另外兩種模式的函數邏輯，差異一目了然：

一、STM32 串口通信_查詢方式

（1）開篇引言

這篇教程專為?0 基礎嵌入式初學者?打造，用最通俗的語言拆解 STM32 串口通信核心函數?HAL_UART_Transmit?的用法，從硬件接線、工具使用到代碼邏輯，一步步帶大家實現 “STM32 發數據，電腦串口助手收數據”。后續還會擴展中斷、DMA 等高級用法。

（2）硬件連接：串口接線邏輯（核心！接錯沒數據）

1. 接線原理

串口通信遵循?“發送端連接收端，接收端連發送端”?的規則，簡單說：

• STM32 開發板的?TX 引腳（如 DshanMCU-F103 底板的?PA9），要連接 USB 串口模塊的?RX 引腳
• STM32 開發板的?RX 引腳（如 DshanMCU-F103 底板的?PA10），要連接 USB 串口模塊的?TX 引腳
• 兩者的?GND 引腳?必須相連（保證電平參考一致）

同時，ST-Link 要保持連接，負責給開發板供電、燒錄程序和調試

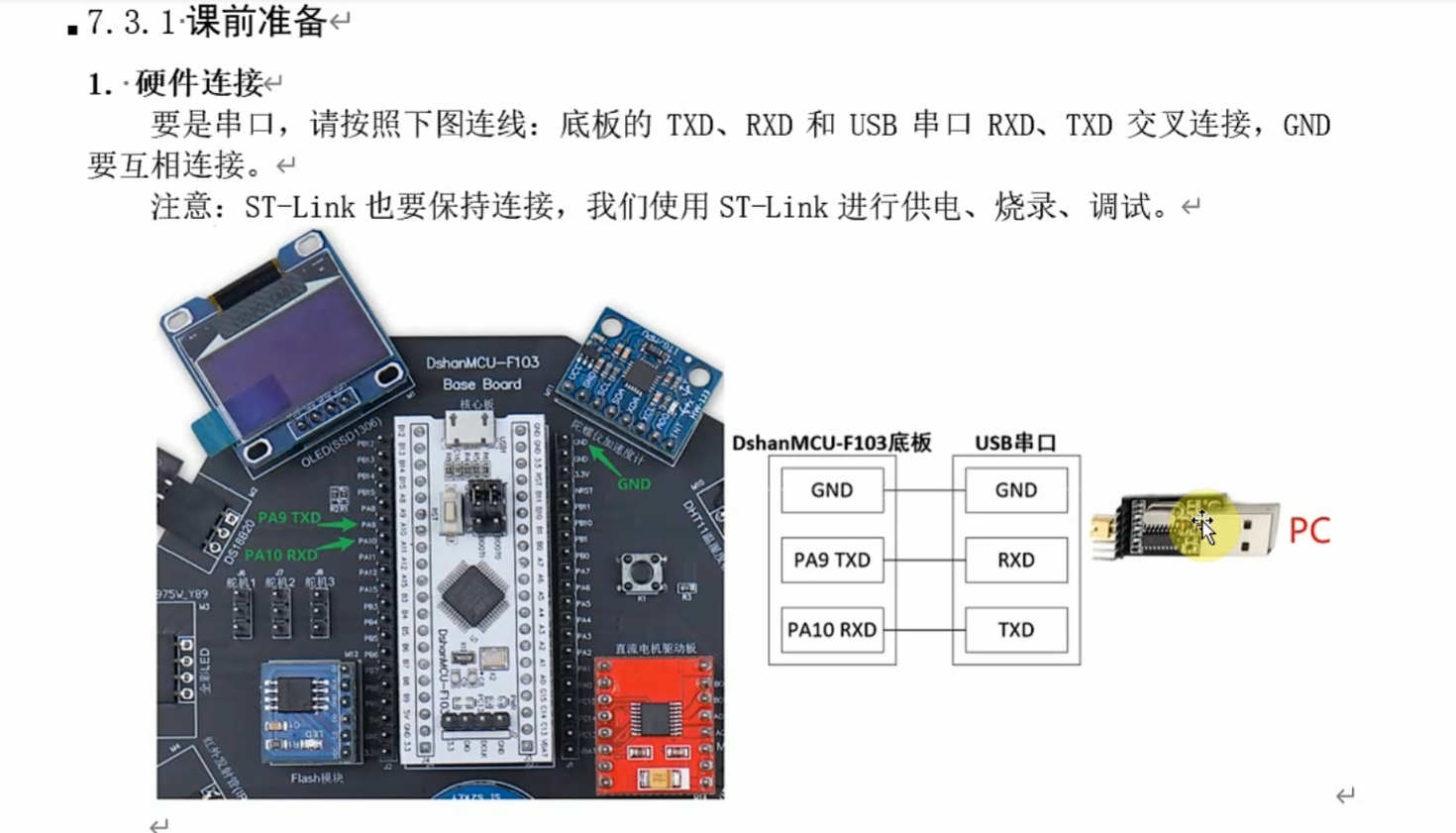

2. 實物接線參考（搭配你的硬件圖）

下圖清晰展示了 DshanMCU-F103 底板與 USB 串口模塊的接線方式：

(3)驅動安裝：讓電腦識別串口

如果你用的是?CH340 串口模塊，需安裝 CH340 驅動（對應你提供的?8_CH340_CH341驅動程序?文件夾），步驟如下：

1. 解壓?8_CH340_CH341驅動程序，找到并運行?CH341SER.EXE，按提示完成安裝。

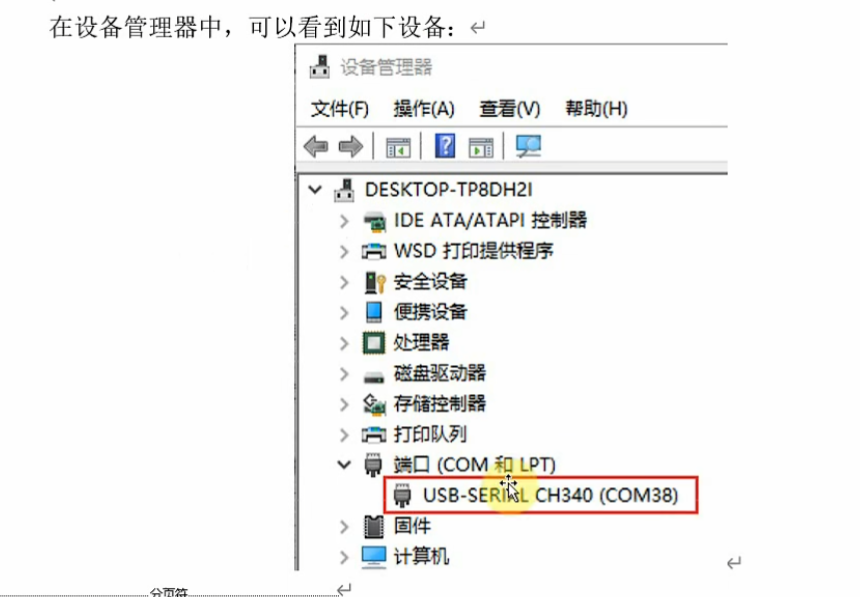

2. 插入 USB 串口模塊，打開?設備管理器，查看 “端口（COM 和 LPT）” 列表。若出現類似?USB-SERIAL CH340 (COMxx)（如 COM38），說明驅動安裝成功。

(4)串口助手：收發數據的 “窗口”

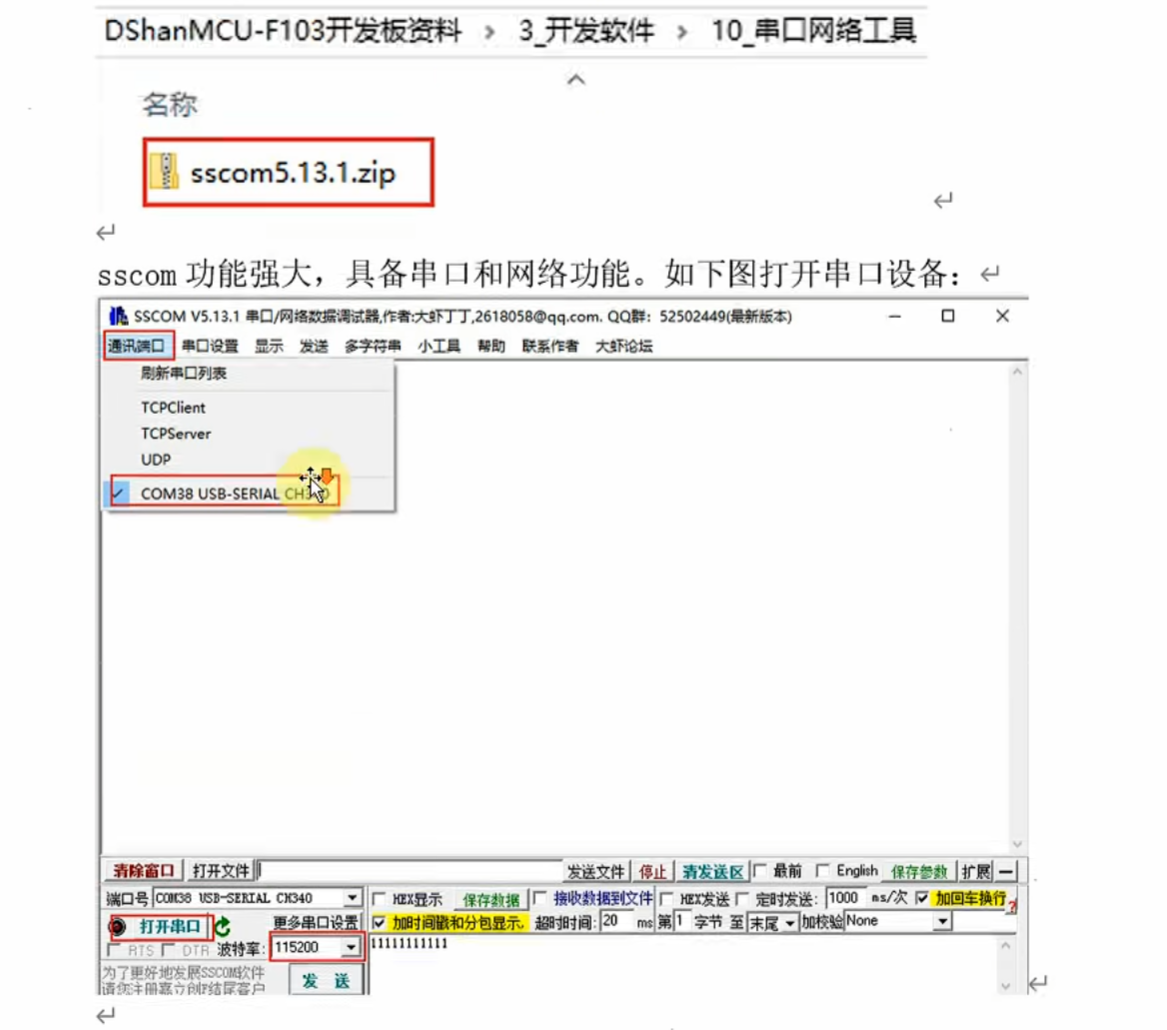

我們用?sscom5.13.1收發數據，操作步驟：

1. 解壓運行?sscom5.13.1.exe，在 “通訊端口” 選擇識別到的串口（如 COM38 ）。
2. 設置?波特率為 115200（必須與代碼配置一致！），數據位 8、停止位 1、無校驗。
3. 點擊 “打開串口”，即可開始收發數據。

(5)代碼解析：HAL_UART_Transmit 怎么用？

以下是核心代碼邏輯：

#include "main.h"
#include "usart.h"  // 串口相關頭文件
#include "gpio.h"   // GPIO 相關頭文件/* 全局變量定義（根據需求使用，此處保留核心邏輯） */
extern UART_HandleTypeDef huart1;
char c;  // 存儲串口接收的字符/*** @brief  主函數：程序入口* @retval int 返回值（一般無實際意義）*/
int main(void)
{// 1. 初始化 HAL 庫、系統時鐘、串口、GPIO 等（CubeMX 自動生成，無需深究）HAL_Init();           SystemClock_Config(); MX_USART1_UART_Init();MX_GPIO_Init();       // 2. 主循環：不斷收發數據while (1){// ① 發送提示信息：“Please enter a char: \r\n”HAL_UART_Transmit(&huart1, "Please enter a char: \r\n", 20, 1000);  // ② 接收數據：循環嘗試接收 1 個字節，直到成功（超時時間 100ms ）while(HAL_OK != HAL_UART_Receive(&huart1, &c, 1, 100));  // ③ 處理數據：收到的字符 +1（如輸入 'a' 變成 'b' ）c = c + 1;  // ④ 發送處理后的數據：把 +1 后的字符發回電腦HAL_UART_Transmit(&huart1, &c, 1, 1000);  // ⑤ 發送換行符：讓串口助手顯示更整潔HAL_UART_Transmit(&huart1, "\r\n", 2, 1000);  }
}

關鍵函數：HAL_UART_Transmit?解析

HAL_UART_Transmit(&huart1, &c, 1, 1000);

• &huart1：串口句柄，指定用 USART1 發數據（由 CubeMX 配置生成，直接用即可 ）。
• &c：要發送的數據地址。發送單個字符用?&c，發送字符串則用字符串數組名（如?str?）。
• 1：發送數據的長度。發送 1 個字符填?1，發送字符串填?strlen(str)（自動計算長度 ）。
• 1000：超時時間（毫秒）。如果 1 秒內沒發出去，函數返回錯誤。

(6)效果驗證：收發數據測試

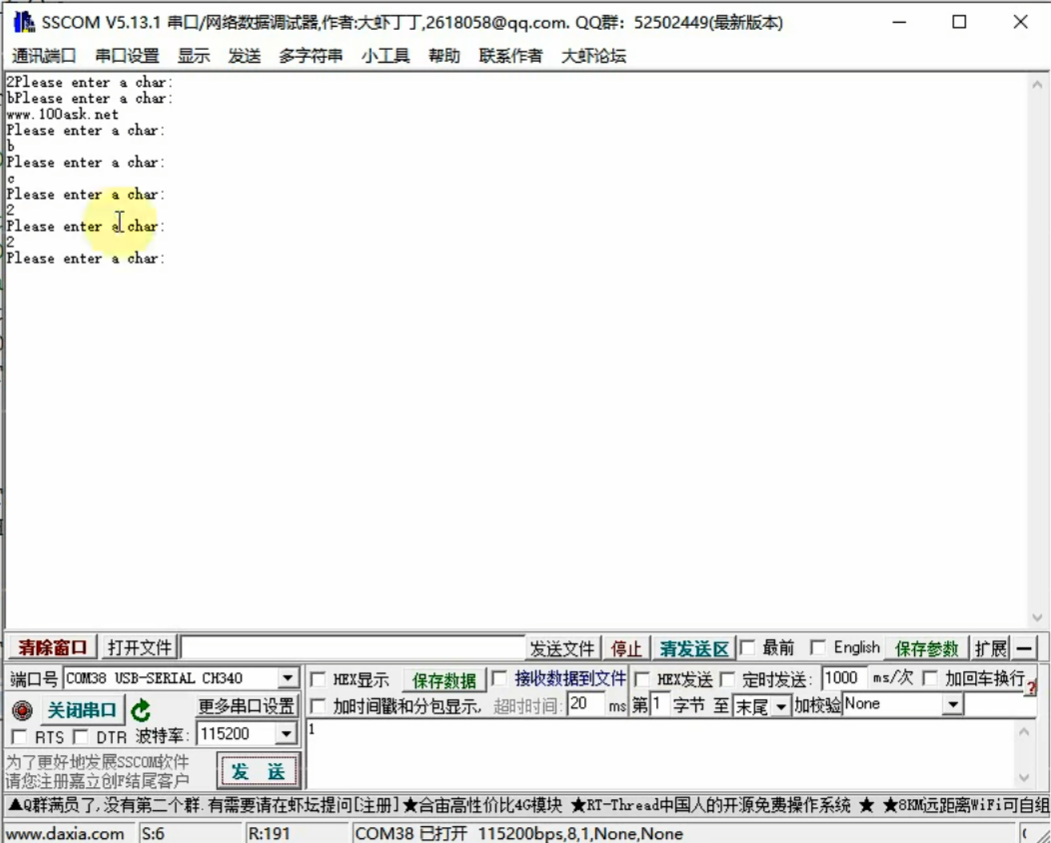

1. 正常情況：輸入?1?輸出?2

• 操作：串口助手收到提示?Please enter a char:?后，輸入?1?并發送。
• 預期：開發板回發?2（因為代碼里?c = c + 1?）。

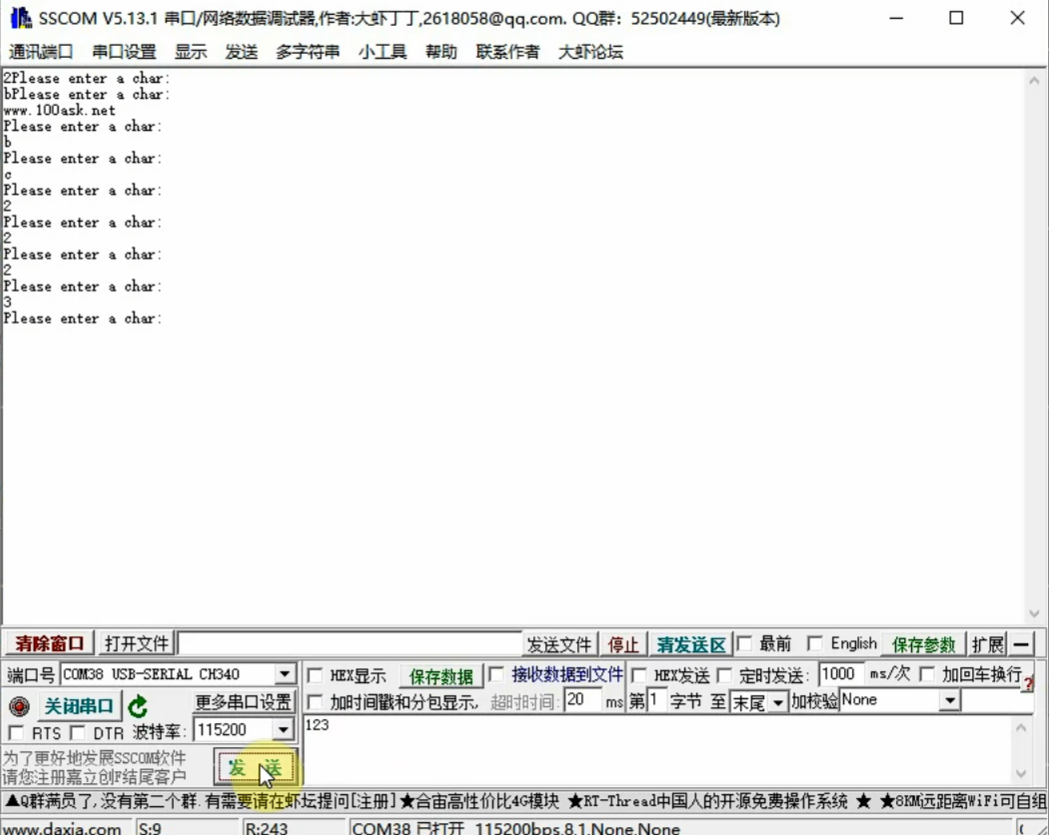

2. 異常情況：輸入?123?無正確響應

• 問題：代碼里是?單字節接收（HAL_UART_Receive(&huart1, &c, 1, 100)?），一次只能收 1 個字符。若輸入?123，實際會分 3 次接收（1、2、3?），但代碼邏輯未處理多字節連續輸入，導致 “輸入?123?看似沒反應”。
• 解決思路（后續優化方向 ）：
  • 用?數組 + 長度判斷?接收多字節數據。
  • 結合?中斷 / DMA?實現 “數據自動緩存，無需 CPU 一直等待”。

(7)常見問題排查

1. 串口助手收不到數據？

• 檢查?接線：TX/RX 是否交叉連接，GND 是否共地。
• 檢查?波特率：代碼和串口助手的波特率是否均為?115200。
• 檢查?驅動：設備管理器是否識別到串口，驅動是否安裝成功。

2. 發送字符串怎么改？

若要發送字符串（如?Hello?），可修改代碼：

char str[] = "Hello";  // 定義字符串數組
// 發送字符串：長度用 strlen(str) 自動計算
HAL_UART_Transmit(&huart1, str, strlen(str), 1000);

(8)后續優化預告（進階方向）

當前代碼用的是?查詢方式（發數據要等待、收數據要循環詢問 ），缺點是 “CPU 一直忙等，無法做其他事”。后續會擴展：

1. 中斷方式：數據到來自動觸發，CPU 可并行處理其他任務（適合實時性高的場景 ）。

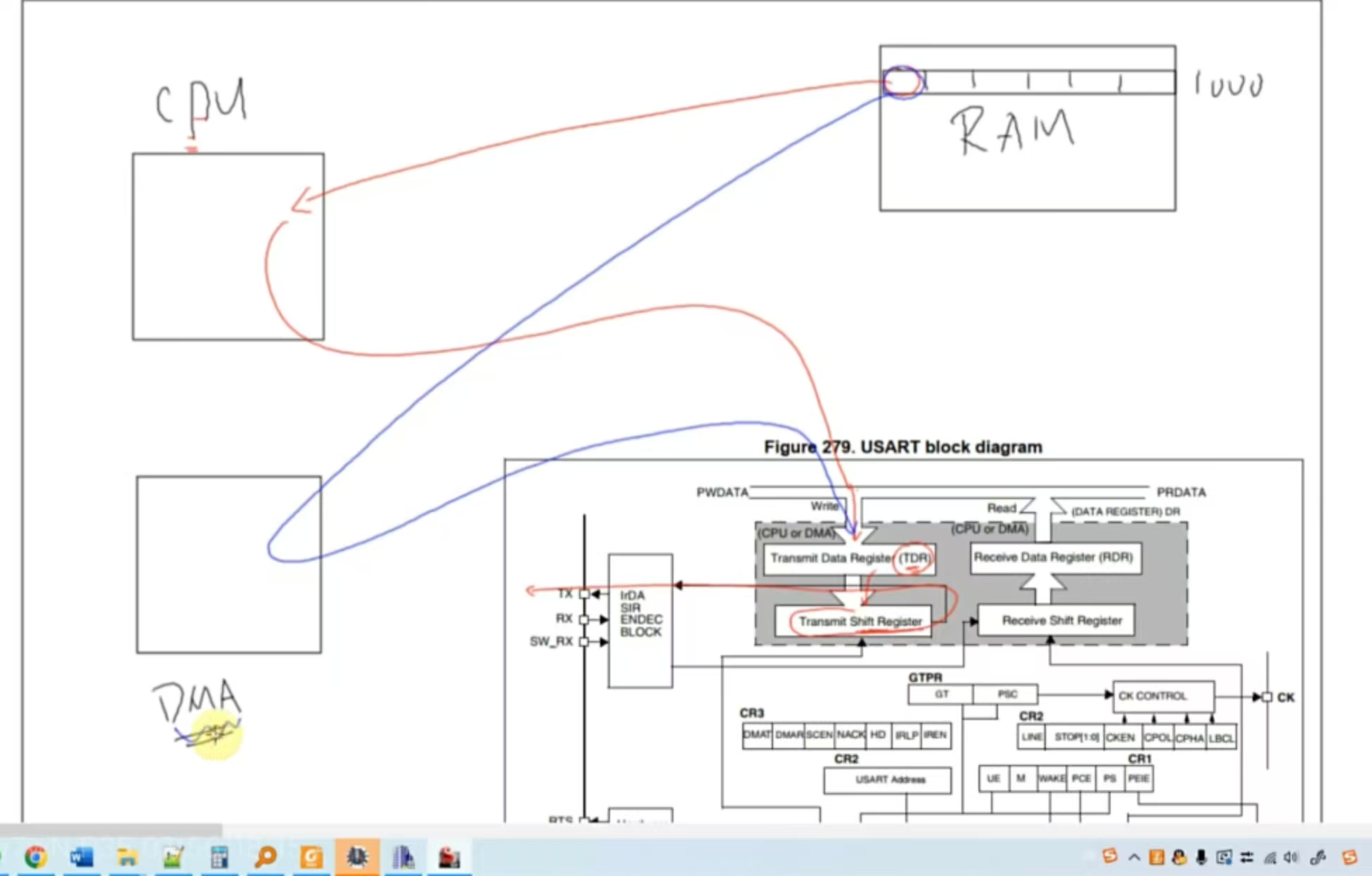

2. DMA 方式：數據直接在內存和外設間傳輸，完全無需 CPU 參與（適合大數據量場景 ）。

?二、不實用的官方中斷模式

STM32 串口中斷深度解析：從硬件原理到代碼實戰（以 HAL 庫為例）

<2>中斷模式完整函數鏈

中斷模式的收發，是「啟動函數 → 中斷觸發 → 回調函數」的完整鏈條，用表格串聯更清晰：

（1）開篇：為什么需要串口中斷？

在之前的查詢方式串口通信中，CPU 需要不斷 “詢問” 串口是否有數據，就像一個人不停地問 “你有數據嗎？有數據嗎？”，這會讓 CPU 無法去做其他更有意義的事情。而串口中斷就像給串口裝了一個 “門鈴”，當有數據到來或者數據發送完成時，串口主動 “按門鈴” 通知 CPU，這樣 CPU 就可以在等待串口的空閑時間去處理其他任務，大大提高了系統效率。

（2）串口中斷的硬件基礎

（一）STM32 串口中斷相關寄存器

1. 狀態寄存器（USART_SR）
   • TXE（Transmit Data Register Empty）位：當發送數據寄存器為空時，該位被置 1。這意味著可以往發送數據寄存器中寫入新的數據了。在中斷模式下，我們可以使能 TXE 中斷，當 TXE 位置 1 時觸發中斷，去發送下一個數據。
   • TC（Transmission Complete）位：當一幀數據發送完成時，該位被置 1。可以利用 TC 中斷來判斷一次發送是否完全結束。
   • RXNE（Read Data Register Not Empty）位：當接收數據寄存器中有數據時，該位被置 1，可使能 RXNE 中斷來觸發接收操作。
2. 控制寄存器（USART_CR1）
   • TXEIE 位：用于使能 TXE 中斷。當該位被置 1，且 TXE 位置 1 時，會觸發串口發送中斷。
   • TCIE 位：用于使能 TC 中斷。當該位被置 1，且 TC 位置 1 時，會觸發串口發送完成中斷。
   • RXNEIE 位：用于使能 RXNE 中斷。當該位被置 1，且 RXNE 位置 1 時，會觸發串口接收中斷。

（二）串口中斷的硬件觸發流程

USART1 等外設可以通過 DMA 請求與系統進行數據交互，同時也可以通過中斷的方式。當使能了串口的某個中斷（如 TXE 中斷）后：

1. 當發送數據寄存器為空（TXE=1）且 TXEIE=1 時，硬件會觸發中斷請求，這個請求會通過總線矩陣等到達 CPU 的中斷控制器。
2. CPU 響應中斷后，會跳轉到對應的中斷處理函數（如 USART1_IRQHandler）去執行相應的操作。
3. 對于接收來說，當接收數據寄存器非空（RXNE=1）且 RXNEIE=1 時，同樣會觸發中斷請求，進入接收中斷處理流程。

(3)HAL 庫串口中斷函數解析

（一）中斷處理函數入口：USART1_IRQHandler

void USART1_IRQHandler(void)
{HAL_UART_IRQHandler(&huart1);
}

這是串口 1 的中斷處理函數入口，當串口 1 觸發中斷時，CPU 會首先跳轉到這里。然后調用HAL_UART_IRQHandler(&huart1)函數，這個函數是 HAL 庫中處理串口中斷的核心函數，它會去檢查中斷源（是 TXE 中斷、TC 中斷還是 RXNE 中斷等），并調用相應的處理邏輯。

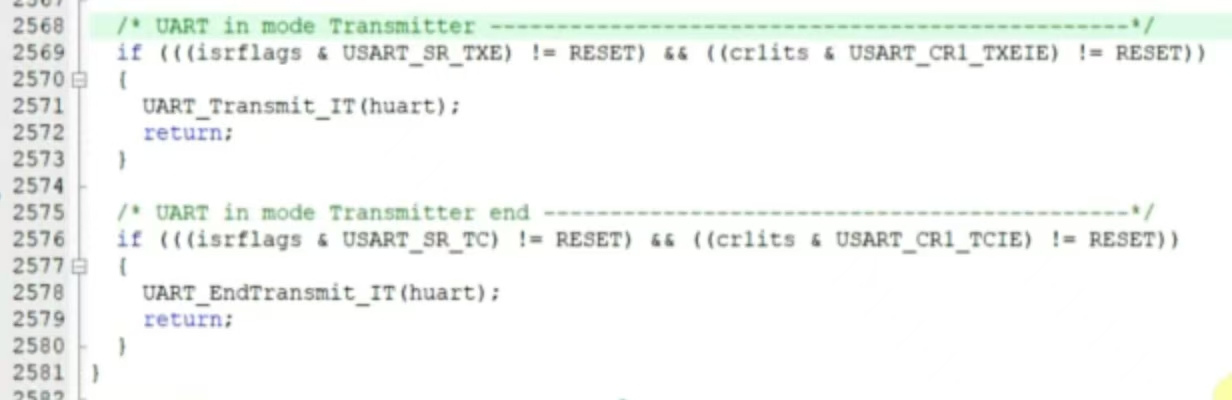

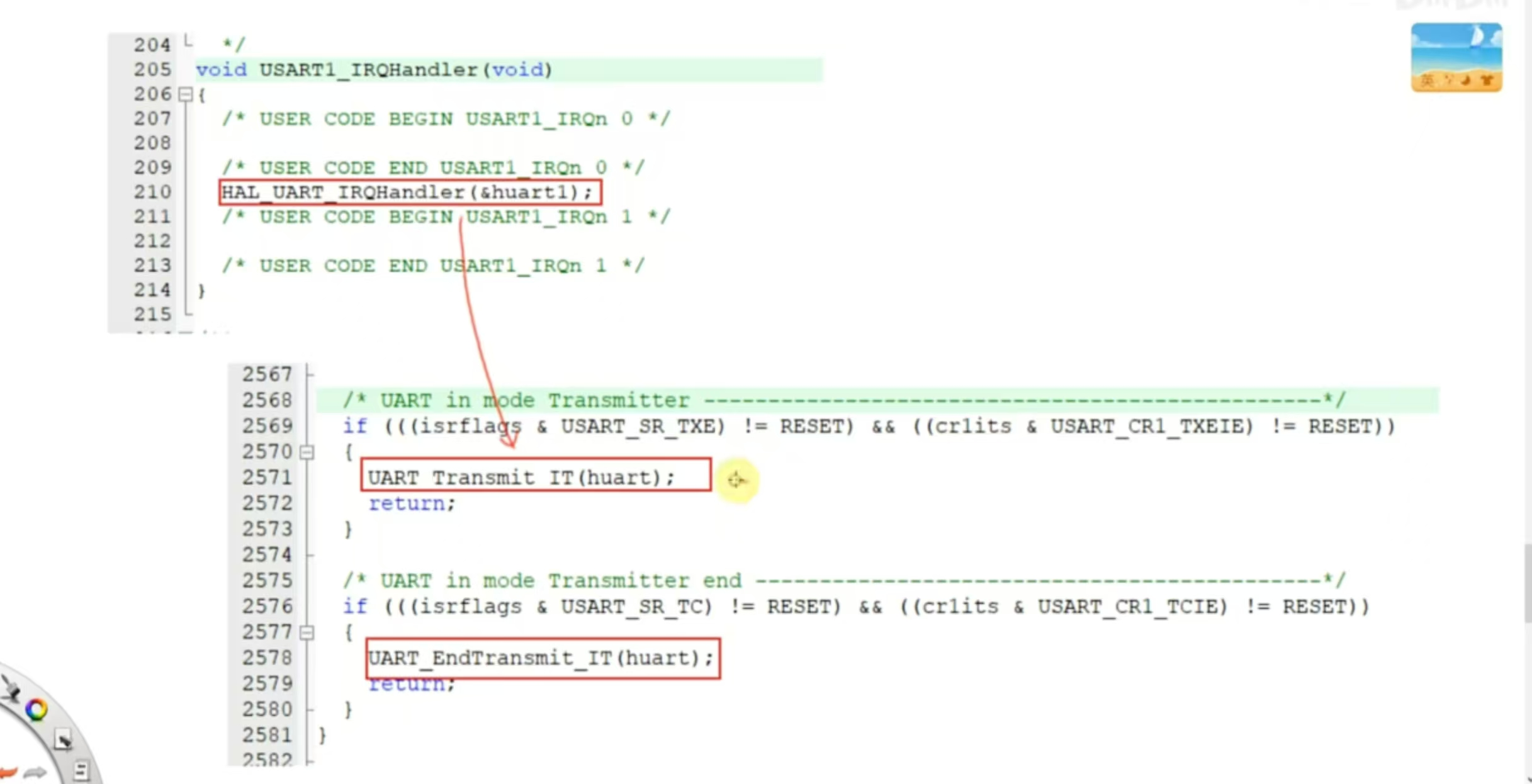

（二）HAL_UART_IRQHandler 函數關鍵邏輯

/* UART in mode Transmitter */
if ((((isrflags & USART_SR_TXE) != RESET) && ((cr1its & USART_CR1_TXEIE) != RESET)))
{UART_Transmit_IT(huart);return;
}
/* UART in mode Transmitter end */
if ((((isrflags & USART_SR_TC) != RESET) && ((cr1its & USART_CR1_TCIE) != RESET)))
{UART_EndTransmit_IT(huart);return;
}

1. TXE 中斷處理：當檢測到狀態寄存器中的 TXE 位為 1（發送數據寄存器為空），并且控制寄存器中的 TXEIE 位為 1（使能了 TXE 中斷）時，會調用UART_Transmit_IT(huart)函數，這個函數會去處理發送過程中的數據填充等操作，繼續發送下一個數據。
2. TC 中斷處理：當檢測到 TC 位為 1（發送完成），并且 TCIE 位為 1（使能了 TC 中斷）時，會調用UART_EndTransmit_IT(huart)函數，用于處理發送完成后的一些收尾工作，比如標記發送完成狀態等。

（三）HAL_UART_Transmit_IT 函數

HAL_StatusTypeDef HAL_UART_Transmit_IT(UART_HandleTypeDef *huart, const uint8_t *pData, uint16_t Size)
{/* Check that a Tx process is not already ongoing */if (huart->gState == HAL_UART_STATE_READY){if ((pData == NULL) || (Size == 0U)){return HAL_ERROR;}huart->pTxBuffPtr = pData;huart->TxXferSize = Size;huart->TxXferCount = Size;huart->ErrorCode = HAL_UART_ERROR_NONE;huart->gState = HAL_UART_STATE_BUSY_TX;/* Enable the UART Transmit data register empty Interrupt */__HAL_UART_ENABLE_IT(huart, UART_IT_TXE);return HAL_OK;}else{return HAL_BUSY;}
}

1. 函數作用：這個函數用于以中斷模式啟動串口發送。首先檢查串口當前狀態是否為HAL_UART_STATE_READY，如果是，就對串口句柄中的發送緩沖區指針、發送數據大小、發送計數器等進行初始化，然后將串口的狀態設置為HAL_UART_STATE_BUSY_TX表示正在發送，最后使能 TXE 中斷（通過__HAL_UART_ENABLE_IT(huart, UART_IT_TXE)），這樣當發送數據寄存器為空時就會觸發中斷，進入發送中斷處理流程。
2. 參數解析：huart是串口句柄，pData是要發送的數據緩沖區指針，Size是要發送的數據長度。

（四）UART_Transmit_IT 函數

static HAL_StatusTypeDef UART_Transmit_IT(UART_HandleTypeDef *huart)
{const uint16_t *tmp;/* Check that a Tx process is ongoing */if (huart->gState == HAL_UART_STATE_BUSY_TX){if ((huart->Init.WordLength == UART_WORDLENGTH_9B) && (huart->Init.Parity == UART_PARITY_NONE)){tmp = (const uint16_t *)huart->pTxBuffPtr;huart->Instance->DR = (uint16_t)(*tmp & (uint16_t)0x01FF);huart->pTxBuffPtr += 2U;}else{huart->Instance->DR = (uint8_t)(*huart->pTxBuffPtr++ & (uint8_t)0x00FF);}if (--huart->TxXferCount == 0U){/* Disable the UART Transmit Data Register Empty Interrupt */__HAL_UART_DISABLE_IT(huart, UART_IT_TXE);/* Enable the UART Transmit Complete Interrupt */__HAL_UART_ENABLE_IT(huart, UART_IT_TC);}return HAL_OK;}else{return HAL_BUSY;}
}

1. 數據發送處理：當進入這個函數時，首先檢查串口是否處于HAL_UART_STATE_BUSY_TX狀態（即正在發送過程中）。然后根據串口配置的字長和校驗位情況，從發送緩沖區中取出數據寫入到串口的數據寄存器（huart->Instance->DR）中。如果是 9 位數據且無校驗，就按 16 位處理；否則按 8 位處理。
2. 中斷切換：每發送一個數據，發送計數器TxXferCount減 1。當TxXferCount減到 0 時，說明當前要發送的數據已經全部放到數據寄存器了，這時候需要關閉 TXE 中斷（因為不需要再觸發 “發送數據寄存器為空” 的中斷了），并使能 TC 中斷（等待發送完成中斷），這樣當一幀數據發送完成后就會觸發 TC 中斷。

(4)中斷模式完整函數鏈

中斷模式的收發，是「啟動函數 → 中斷觸發 → 回調函數」的完整鏈條，用表格串聯更清晰：

(5)中斷接收與發送完整代碼流程

（一）全局變量定義

extern UART_HandleTypeDef huart1;
int key_cut=0;
void key_timeout_func(void *args);
struct soft_timer key_timer ={~0,NULL,key_timeout_func};static uint8_t g_data_buf[100];
static circle_buf g_key_bufs;static volatile int g_tx_cplt = 0;

這里定義了串口句柄（通過extern引用）、一些用于按鍵處理的變量（雖然在串口中斷中可能暫時沒用到，但屬于整個工程的變量）以及用于標記發送完成的 volatile 變量g_tx_cplt（因為在中斷回調函數和主函數中都會訪問，需要用 volatile 保證其可見性）。

（二）發送完成回調函數

void HAL_UART_TxCpltCallback(UART_HandleTypeDef *huart)
{g_tx_cplt =1;
}

當串口發送完成中斷觸發并處理完成后，會調用這個回調函數，將g_tx_cplt置 1，用于在主函數中判斷發送是否完成。

（三）等待發送完成函數

void Wait_Tx_Complete(void)
{while(g_tx_cplt ==0);g_tx_cplt =0;
}

這個函數會在主函數中被調用，用于等待發送完成。它會一直循環檢查g_tx_cplt是否為 1，當為 1 時說明發送完成，然后將其置 0，為下一次發送做準備。

（四）主函數中的中斷發送流程

while (1)
{/*enable txe interrupt*/HAL_UART_Transmit_IT(&huart1,str2,strlen(str2));/*wait for tc*/Wait_Tx_Complete();while(HAL_OK !=HAL_UART_Receive(&huart1,&c,1,100));c=c+1;HAL_UART_Transmit(&huart1,&c,1,1000);HAL_UART_Transmit(&huart1,"\r\n",2,1000);
}

1. 發送流程：在主循環中，首先調用HAL_UART_Transmit_IT(&huart1,str2,strlen(str2))以中斷模式發送字符串str2，然后調用Wait_Tx_Complete()等待發送完成（通過檢查g_tx_cplt）。
2. 接收流程：發送完成后，調用HAL_UART_Receive(&huart1,&c,1,100)以查詢方式接收一個字節的數據（這里也可以改為中斷接收方式，后續優化方向），接收完成后對數據進行簡單處理（c=c+1），然后再用查詢方式發送回傳數據和換行符。

(6)中斷模式優缺點與適用場景

（一）優點

1. 效率高：不需要像查詢方式那樣一直占用 CPU 去等待串口狀態，CPU 可以在等待串口中斷的時間去處理其他任務，比如進行按鍵掃描、傳感器數據處理等，提高了系統的整體效率。
2. 實時性好：當串口有數據到來或者發送完成時能及時觸發中斷進行處理，對于一些對實時性要求較高的應用場景（如工業控制中的快速指令響應）非常合適。

（二）缺點

1. 代碼復雜度高：相比查詢方式，中斷模式需要處理中斷函數、回調函數、中斷使能與禁用、中斷標志判斷等，代碼邏輯相對復雜，對于初學者來說理解和調試難度較大。
2. 資源占用：雖然 CPU 利用率提高了，但中斷本身也會帶來一定的開銷，比如中斷上下文切換等，如果中斷過于頻繁，也可能會影響系統性能。

（三）適用場景

適用于對實時性要求較高、CPU 需要同時處理多個任務的場景，比如多傳感器數據實時上傳、工業設備的遠程控制指令接收與響應等。而對于一些簡單的、對實時性要求不高的小項目，查詢方式可能因為代碼簡單更容易實現。

(7)常見問題與調試方法

（一）中斷不觸發問題

1. 可能原因：

• 1.中斷使能不正確：比如在HAL_UART_Transmit_IT中沒有正確使能 TXE 中斷，或者在HAL_UART_IRQHandler中相關中斷源的使能和標志判斷有問題。

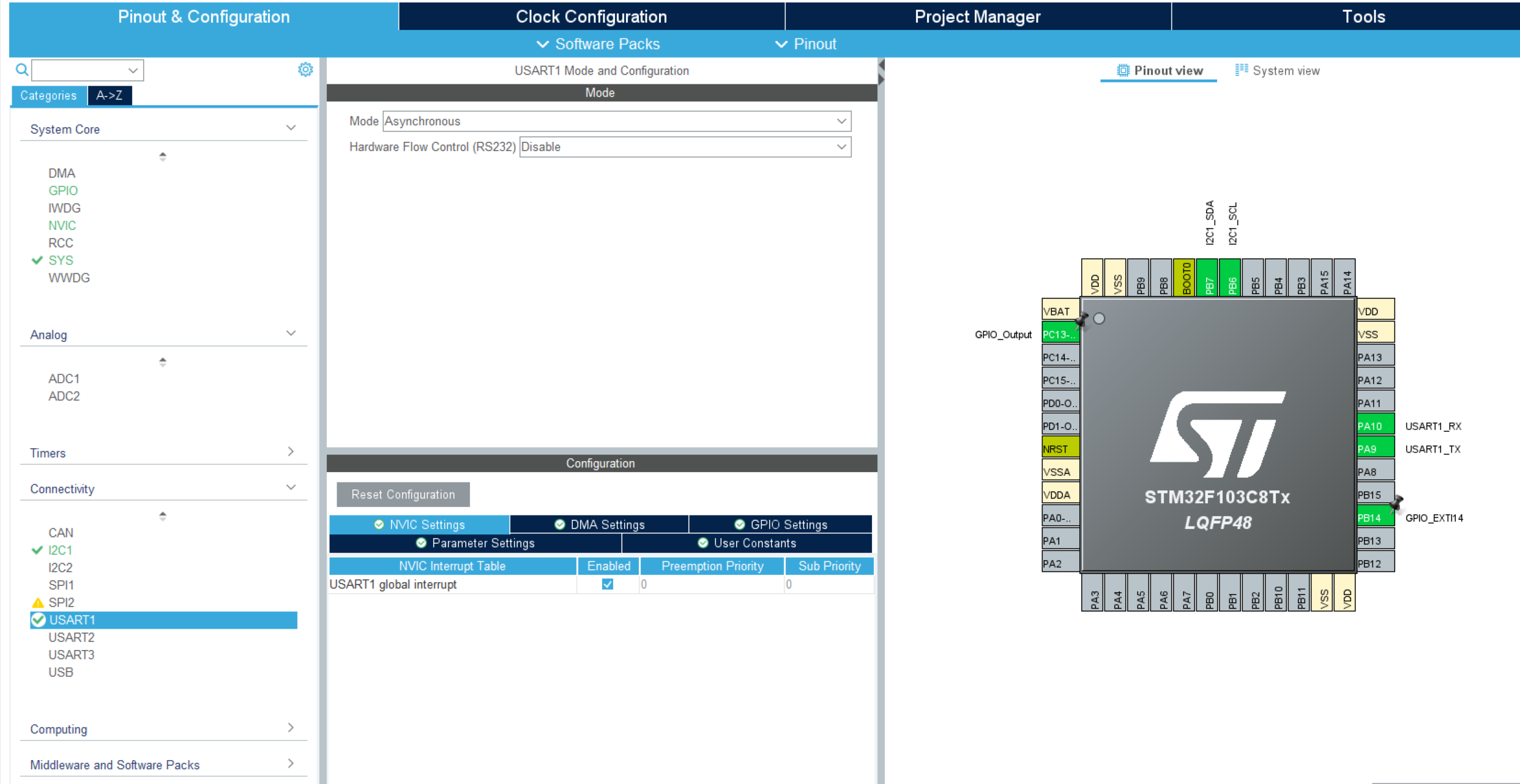

• 2.串口配置錯誤：在 STM32CubeMX 中配置串口時，沒有正確使能對應的中斷（如在 NVIC 設置中沒有使能 USART1 的中斷）。

• 3.全局中斷未使能：即使串口的中斷使能了，但如果 CPU 的全局中斷沒有使能（比如沒有調用__enable_irq()函數，不過在 HAL 庫中一般會自動處理，但也可能因為某些配置被關閉），也無法響應中斷。

1. 調試方法：
   • 檢查 CubeMX 配置：查看串口的中斷是否在 NVIC 中正確使能，優先級是否設置合理。
   • 檢查代碼中的中斷使能函數：在HAL_UART_Transmit_IT中查看__HAL_UART_ENABLE_IT是否正確調用，使能的中斷類型是否正確。
   • 在中斷處理函數入口加斷點：在USART1_IRQHandler函數中加斷點，看是否能進入中斷處理函數，如果進不去，說明中斷觸發有問題；如果能進去，再逐步檢查HAL_UART_IRQHandler中的邏輯。

（二）數據發送不完整或錯誤

1. 可能原因：
   • 發送緩沖區處理問題：在UART_Transmit_IT中，數據從緩沖區取出和指針移動的邏輯有錯誤，導致數據沒有正確發送或者發送了錯誤的數據。
   • 中斷切換邏輯問題：TXE 中斷和 TC 中斷的切換沒有正確處理，導致數據發送到一半就停止或者發送完成后沒有正確標記狀態。
   • 數據長度設置錯誤：在調用HAL_UART_Transmit_IT時，strlen(str2)計算的長度不正確，導致發送的數據長度錯誤。
2. 調試方法：
   • 在UART_Transmit_IT函數中加斷點，檢查每次從緩沖區取出的數據是否正確，指針移動是否正確。
   • 檢查中斷切換時的計數器TxXferCount，看其遞減是否正確，以及中斷使能和禁用是否在正確的時機。
   • 打印發送的數據長度和實際發送的數據（可以通過串口助手配合，或者在代碼中使用調試串口打印中間變量），檢查數據是否正確。

（三）回調函數不執行

1. 可能原因：
   • 沒有正確實現回調函數：在 HAL 庫中，回調函數需要按照規定的名稱和參數實現，比如HAL_UART_TxCpltCallback，如果函數名寫錯或者參數不匹配，就不會被正確調用。
   • 中斷沒有正確觸發到發送完成階段：可能在數據發送過程中出現了錯誤，導致沒有觸發 TC 中斷，所以回調函數不會執行。
2. 調試方法：
   • 檢查回調函數名稱和參數是否正確。

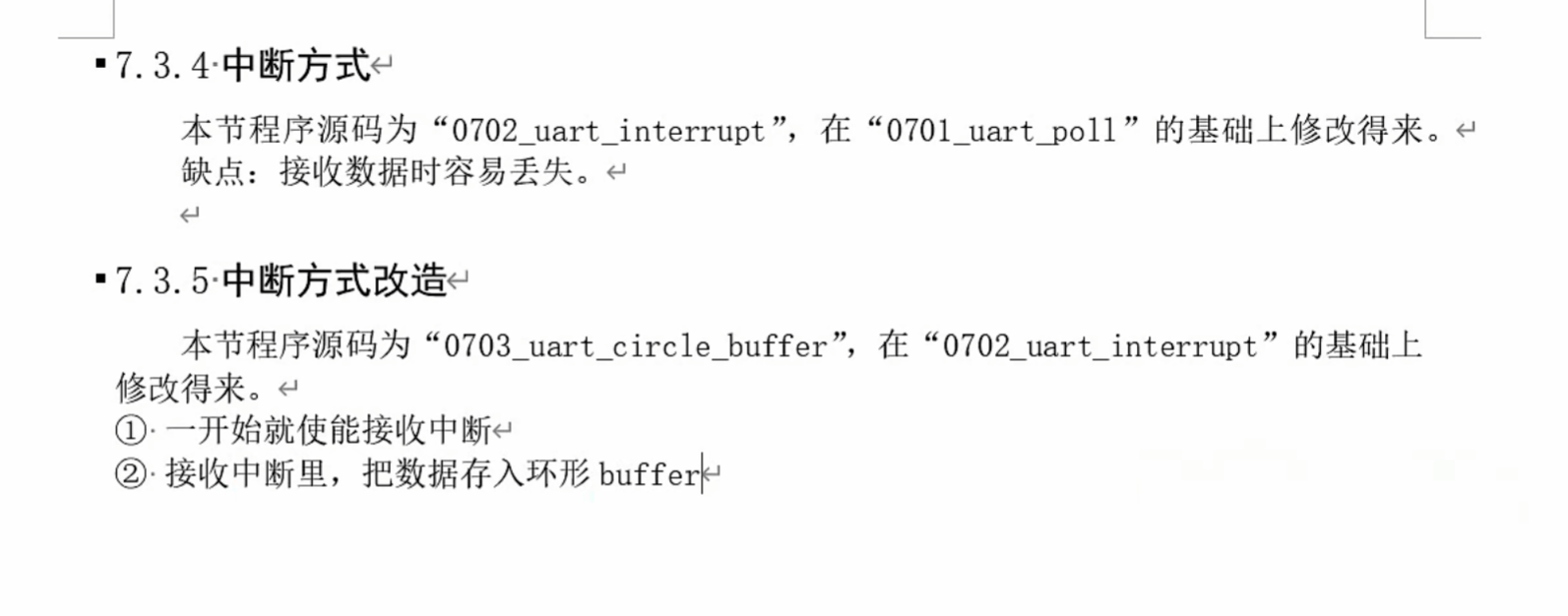

三、中斷改造方法

（1）核心需求：“串口收發數據不丟” 要解決啥問題？

想象你用串口給設備發消息，比如連續快速發 10 個字符。如果設備處理慢，或者中斷響應不及時，數據就會 “擠在一起” 丟包。環形緩沖區?就像一個 “臨時倉庫”，先把收到的數據存起來，主程序慢慢取；中斷?負責 “一收到數據就通知倉庫存數據”，兩者配合就能解決丟包問題。

（2）代碼角色分工：誰在干啥？

// usart.c：專門處理串口中斷、環形緩沖區，收數據存緩沖區、取數據邏輯
#include "main.h"        // 包含HAL庫等
#include "usart.h"       // 串口相關聲明
#include "circle_buffer.h"  // 環形緩沖區頭文件// 靜態全局變量：僅usart.c內部用，避免全局污染
static volatile int g_tx_cplt = 0;  // 發送完成標志（0=未完成，1=完成）
static volatile int g_rx_cplt = 0;  // 接收完成標志（同理）
static uint8_t g_c;                 // 臨時存“剛收到的1個字節”
static uint8_t g_recvbuf[100];      // 環形緩沖區的“物理存儲數組”
static circle_buf g_uart1_rx_bufs;  // 環形緩沖區的“控制結構體”（存讀寫位置等）// 串口發送完成回調函數：HAL庫規定名，發送中斷完成后自動調用
void HAL_UART_TxCpltCallback(UART_HandleTypeDef *huart)
{g_tx_cplt = 1;  // 標記“發送完成”，告訴主程序可以繼續了
}// 【關鍵】串口接收完成回調函數：收到1個字節后，HAL庫自動調用
void HAL_UART_RxCpltCallback(UART_HandleTypeDef *huart)
{// 1. 把剛收到的1個字節（存在g_c里）存進環形緩沖區cirble_buf_write(&g_uart1_rx_bufs, g_c);  // 2. 重新使能接收中斷！否則只能收1個字節，收完就不監聽了HAL_UART_Receive_IT(&huart1, &g_c, 1);
}// 等待發送完成：給主程序用，阻塞直到發送完成
void Wait_Tx_Complete(void)
{while (g_tx_cplt == 0) { /* 循環等，直到g_tx_cplt被回調函數設為1 */ }g_tx_cplt = 0;  // 清零，下次發送再用
}// 啟動串口接收中斷：主程序初始化時調用，開啟“收數據觸發中斷”
void startuart1recv(void)
{// 1. 初始化環形緩沖區：告訴它用g_recvbuf數組存數據，大小100circld_buf_init(&g_uart1_rx_bufs, 100, g_recvbuf);  // 2. 使能接收中斷：收到1個字節就觸發HAL_UART_RxCpltCallbackHAL_UART_Receive_IT(&huart1, &g_c, 1);
}// 從環形緩沖區取1個字節：給主程序用，取“存好的數據”
int UART1getchar(uint8_t *pVal)
{// 調用環形緩沖區的讀取函數，把數據放到pVal里return circle_buf_read(&g_uart1_rx_bufs, pVal);
}

先看代碼里的關鍵模塊，像 “部門分工” 一樣理解：

（3）流程拆解：從 “啟動程序” 到 “收發數據” 全步驟

1. 初始化：給 “倉庫” 和 “串口” 搭好架子

• 環形緩沖區初始化（對應?circld_buf_init(&g_uart1_rx_bufs,100,g_recvbuf);）：

  • 就像給倉庫劃分區域：g_recvbuf?是實際存數據的數組（倉庫貨架），g_uart1_rx_bufs?是管理這個數組的 “倉庫規則”（比如：數據存在哪、存了多少、從哪取）。
  • 你可以理解為：circld_buf_init?幫你 “建了一個 100 字節的臨時倉庫，準備存串口數據”。

• 串口中斷啟動（對應?startuart1recv();）：

  • 調用?HAL_UART_Receive_IT(&huart1,&g_c,1);，意思是：“串口 1 啊，你開啟‘接收中斷’吧！只要收到 1 個字節，就觸發回調函數！”
  • 這一步是 “打開倉庫管理員的監聽開關”，讓串口一收到數據，就通知程序處理。

2. 數據接收：“倉庫管理員” 怎么存數據？

當串口收到數據時（比如電腦發了一個字符?'A'），會觸發?HAL_UART_RxCpltCallback?中斷回調，流程像這樣：

1. 觸發條件：串口硬件收到 1 個字節（比如?'A'），自動觸發這個函數。
2. 存數據到環形緩沖區（對應?cirble_buf_write(&g_uart1_rx_bufs,g_c);）：
   • g_c?里存著剛收到的字節（比如?'A'?的 ASCII 碼）。
   • 調用?cirble_buf_write，就像 “管理員把剛收到的快遞（數據）放進倉庫貨架（數組?g_recvbuf）”。
3. 重新開啟中斷（HAL_UART_Receive_IT(&huart1,&g_c,1);）：
   • 因為中斷觸發一次后會關閉，必須重新調用它，才能繼續監聽下一個字節。
   • 相當于 “管理員存完這個快遞，趕緊打開監聽，等下一個快遞”。

3. 主程序取數據：從 “倉庫” 拿數據處理

// main.c：主程序，負責初始化、循環收發數據
#include "main.h"        // 包含HAL庫等基礎頭文件
#include "i2c.h"
#include "usart.h"       // 假設usart相關聲明在這里（實際工程需單獨.h）
#include "gpio.h"
#include "circle_buffer.h"  // 環形緩沖區頭文件// 軟件定時器結構體（按鍵消抖用，和串口主邏輯關聯弱，初學可先關注串口）
struct soft_timer
{uint32_t timeout;      // 超時時間戳（毫秒）void *args;            // 回調參數void (*func)(void *);  // 回調函數
};// 全局變量聲明（實際工程建議用static+訪問函數，這里簡化）
extern UART_HandleTypeDef huart1;  // 串口1句柄，usart.c里會用到
int key_cut = 0;
void key_timeout_func(void *args);
struct soft_timer key_timer = {~0, NULL, key_timeout_func};// 環形緩沖區相關（按鍵邏輯，初學可先跳過，關注串口部分）
static uint8_t g_data_buf[100];
static circle_buf g_key_bufs;// 串口收發相關函數聲明（實際應放usart.h，這里簡化）
void startuart1recv(void);   // 啟動串口接收中斷
int UART1getchar(uint8_t *pVal); // 從環形緩沖區取數據
void Wait_Tx_Complete(void);  // 等待發送完成
void Wait_Rx_Complete(void);  // 等待接收完成（實際未用到，演示用）// 主函數：程序入口
int main(void)
{char *str = "Please enter a char: \r\n"; // 發送的提示字符串char *str2 = "www.100ask.net\r\n";       // 歡迎信息char c;  // 存儲接收到的字符// 1. 初始化HAL庫、系統時鐘HAL_Init();          SystemClock_Config(); // 2. 初始化環形緩沖區（按鍵邏輯，初學先記住串口也有環形緩沖區）circld_buf_init(&g_key_bufs, 100, g_data_buf); // 3. 初始化外設：GPIO、I2C、串口MX_GPIO_Init();      MX_I2C1_Init();      MX_USART1_UART_Init(); // 4. 初始化OLED（如果有的話，演示用，和串口核心邏輯無關）OLED_Init();OLED_Clear();OLED_PrintString(0, 0, "cnt     : ");int len = OLED_PrintString(0, 2, "key val : ");// 5. 先發送一條歡迎信息HAL_UART_Transmit(&huart1, str2, strlen(str2), 1000); // 6. 啟動串口接收中斷：讓串口一收到數據就觸發中斷存緩沖區startuart1recv();  // 主循環：一直運行while (1){// 7. 非阻塞發送提示信息：告訴串口“后臺發，發完通知我”HAL_UART_Transmit_IT(&huart1, str, strlen(str)); // 8. 等待發送完成（阻塞等待，確保發完再干別的）Wait_Tx_Complete();  // 9. 從環形緩沖區取數據：循環取，直到取到數據（0表示成功）while (0 != UART1getchar(&c)) { /* 沒數據就循環等 */ }// 10. 處理數據：收到的字符+1，再發回去c = c + 1; HAL_UART_Transmit(&huart1, &c, 1, 1000); HAL_UART_Transmit(&huart1, "\r\n", 2, 1000); // 以下是按鍵消抖邏輯（和串口主流程關聯弱，初學可暫時注釋掉）// key_timeout_func相關邏輯...（演示用，不影響串口理解）}
}// 按鍵消抖回調（和串口主邏輯無關，初學可跳過）
void key_timeout_func(void *args)
{uint8_t key_val;key_cut++;key_timer.timeout = ~0;if (HAL_GPIO_ReadPin(GPIOB, GPIO_PIN_14) == GPIO_PIN_RESET)key_val = 0x1;elsekey_val = 0x81;cirble_buf_write(&g_key_bufs, key_val);
}// 定時器修改函數（和串口主邏輯無關，初學可跳過）
void mod_timer(struct soft_timer *pTimer, uint32_t timeout)
{pTimer->timeout = HAL_GetTick() + timeout;
}// 定時器檢查函數（和串口主邏輯無關，初學可跳過）
void cherk_timer(void)
{if (key_timer.timeout <= HAL_GetTick()){key_timer.func(key_timer.args);}
}// GPIO中斷回調（和串口主邏輯無關，初學可跳過）
void HAL_GPIO_EXTI_Callback(uint16_t GPIO_Pin)
{if (GPIO_PIN_14 == GPIO_Pin){mod_timer(&key_timer, 10);}
}

主程序里有個循環?while(0 != UART1getchar(&c));，它的作用是?“一直從倉庫里取數據”，流程：

1. 調用?UART1getchar(&c)（對應?return circle_buf_read(&g_uart1_rx_bufs,pVal);）：
   • 這是 “取快遞的人” 去倉庫找數據。circle_buf_read?會檢查環形緩沖區里有沒有數據。
   • 如果有數據，就把數據放到?c?里（比如剛才存的?'A'）；如果沒數據，就等下次再取。
2. 主程序處理數據（比如?c=c+1; HAL_UART_Transmit(&huart1,&c,1,1000);）：
   • 拿到?c（比如?'A'）后，主程序可以修改它（比如?c+1?變成?'B'），再通過?HAL_UART_Transmit?發回去。

4. 發送數據：“非阻塞” 發送是咋回事？

代碼里用了?HAL_UART_Transmit_IT(&huart1,str,strlen(str));?+?Wait_Tx_Complete();?發送數據：

• HAL_UART_Transmit_IT：“告訴串口：你后臺慢慢發數據，別阻塞主程序！發完了通知我。”
• Wait_Tx_Complete()：“主程序在這等著，直到串口發完數據（g_tx_cplt?變成 1），再繼續干別的。”
  （類比：你點了個外賣配送，不用一直盯著，配送完 App 通知你 —— 但你可以選擇 “等配送完再干別的”）

(4)環形緩沖區核心邏輯（白話版）

很多同學不懂 “環形緩沖區” 咋循環存數據，用?“快遞貨架” 比喻?講清楚：

1. 存數據（cirble_buf_write）：

   • 貨架有 100 個格子（g_recvbuf[100]），管理員存數據時，按順序往后放。
   • 存滿了怎么辦？環形?的關鍵：從最后一個格子跳回第一個格子繼續存（像操場跑圈），這樣不用清空數組，反復利用空間。

2. 取數據（circle_buf_read）：

   • 取數據的人按 “存數據的順序” 拿，存的時候從格子 0→1→2…，取的時候也 0→1→2…，保證數據順序不亂。
   • 如果存的比取的快，倉庫會暫時存著；如果取的比存的快，就等新數據進來。

(5)“不丟數據” 的核心秘密：中斷 + 環形緩沖區配合

• 中斷?保證 “一收到數據就存”：不管主程序在干啥，只要串口有數據，立刻觸發回調存進倉庫，不會因為主程序忙別的就丟數據。
• 環形緩沖區?保證 “數據有地方存”：即使主程序處理慢，數據先存在倉庫里，不會因為 “沒及時取” 就丟失，主程序啥時候有空啥時候取。

(6)新手常見疑問解答

Q1：HAL_UART_RxCpltCallback?里為啥要重新調用?HAL_UART_Receive_IT？

A：因為串口中斷觸發一次后，會自動關閉。重新調用才能繼續監聽下一個字節，保證 “收到一個存一個”，不斷觸發中斷。

Q2：環形緩沖區和普通數組有啥區別？

A：普通數組存滿了必須清空才能繼續存；環形緩沖區像 “循環跑道”，存滿了從開頭繼續存，不用清空，效率更高。

Q3：主程序里?while(0 != UART1getchar(&c));?是死循環嗎？

A：不是死循環！UART1getchar?里，沒數據時會返回非 0（比如 -1），主程序會一直循環嘗試取；一旦取到數據（返回 0），就跳出循環繼續處理。

(7)總結：完整流程串起來

1. 初始化：建環形緩沖區倉庫，打開串口中斷監聽。
2. 收數據：串口收到數據 → 觸發中斷回調 → 數據存進環形緩沖區 → 重新開啟中斷，等下一個數據。
3. 取數據：主程序循環從環形緩沖區取數據，處理后可以再發回去。
4. 發數據：用中斷方式后臺發送，主程序不用阻塞等待，發完再繼續干活。

這樣配合，就能實現?“串口收發數據不丟失”，不管數據來多快、主程序多忙，都能穩穩接住～

四、STM32 DMA 串口收發教程（結合中斷，從 0 講透）

<3>DMA 模式的回調函數（此次核心代碼）

DMA 模式比中斷模式多了「半完成回調」，適合大數據量的 “邊傳邊處理”，用表格對比差異：

DMA 發送有?HAL_UART_TxHalfCpltCallback（發一半觸發）、HAL_UART_TxCpltCallback（發完觸發）；接收同理。

/發送
HAL_UART_Transmit_DMA
HAL_UART_TxHalfCpltCallback
HAL_UART_TxCpltCallback

//接收
HAL_UART_Receive_DMA
HAL_UART_RxHalfCpltCallback
HAL_UART_RxCpltCallback

//錯誤回調
HAL_UART_ErrorCallback

（1）DMA 是啥？解決啥問題？

1. 白話理解 DMA

• DMA 全稱：直接存儲器訪問（Direct Memory Access）
• 作用：讓數據 “自己搬家”，不用 CPU 盯著！
  比如串口發 1000 個字符：
  • 不用 DMA：CPU 得逐個把字符 “抱” 到串口寄存器，期間不能干別的（像被 “拴在串口旁當苦力”）。
  • 用 DMA：CPU 說 “我要發這 1000 個字符，地址是 xx”，然后就去干別的。DMA 控制器自己把數據逐個搬到串口，搬完告訴 CPU（通過中斷）。

2. 解決的核心問題

• 解放 CPU：讓 CPU 能同時處理其他任務（比如按鍵掃描、LED 控制），不用卡在 “收發數據” 上。
• 適合大數據：發 1000 個字符、收 1000 個字節時，DMA 效率碾壓 “CPU 逐個搬”。

（2）和之前 “中斷收發” 的區別（對比理解）

（3）代碼改造思路（把 “中斷收發” 改成 “DMA 收發”）

1. 發送改造：把?HAL_UART_Transmit_IT?換成?HAL_UART_Transmit_DMA

• 原來的中斷發送：發 1 個字節觸發一次中斷，CPU 得管 “發完一個，下一個咋發”。
• DMA 發送：
  1. CPU 告訴 DMA：“我要發數組?str，長度?strlen(str)，目標是串口 TDR 寄存器”。
  2. DMA 自動循環搬數據，全部搬完后觸發?HAL_UART_TxCpltCallback?中斷，告訴 CPU “發完了”。

2. 接收改造：HAL_UART_Receive_DMA?+ （可選 IDLE 中斷）

• DMA 接收：
  1. CPU 告訴 DMA：“我要收數據，存到數組?RxBuf，最多收?len?個字節”。
  2. DMA 自動把串口收到的數據搬到?RxBuf，收滿?len?個?觸發?HAL_UART_RxCpltCallback；收一半?觸發?HAL_UART_RxHalfCpltCallback。
• 為啥需要 IDLE 中斷？
  串口收數據時，可能 “斷斷續續”（比如對方一次發 5 個，又發 3 個）。DMA 只會在 “收滿指定長度” 才觸發中斷，沒法知道 “對方已經發完一批”。這時候需要?IDLE 中斷：串口 “空閑” 時（沒數據來）觸發中斷，告訴 CPU“對方暫時不發了，你可以處理收到的數據了”。

四、保姆級代碼流程拆解（結合你發的代碼改造）

1. 關鍵函數對應（看第四張圖?DMA 模式?函數）

2. 改造后的?main.c?核心代碼（發送部分）

// main.c 主程序#include "main.h"
#include "usart.h"  // 包含串口、DMA 相關聲明// 全局變量
UART_HandleTypeDef huart1;  // 串口1句柄（CubeMX 配置生成）
char *str = "Hello DMA! 這是用 DMA 發的數據\r\n";  // 要發的字符串// 主函數
int main(void)
{HAL_Init();             // 初始化 HAL 庫SystemClock_Config();   // 配置系統時鐘MX_USART1_UART_Init();  // 初始化串口（CubeMX 生成，包含 DMA 配置）MX_DMA_Init();          // 初始化 DMA（CubeMX 生成）// 1. 啟動 DMA 發送：把 str 的內容，通過 DMA 發給串口HAL_UART_Transmit_DMA(&huart1, (uint8_t *)str, strlen(str));  // 2. 主循環：發完后，DMA 會觸發 HAL_UART_TxCpltCallback 中斷while (1){// 發完后，這里可以干別的（比如掃按鍵、閃 LED）// 不用卡在“等發送完成”，因為 DMA 自己在后臺發}
}// 【關鍵】DMA 發送完成回調函數：HAL 庫規定名稱，發完自動調用
void HAL_UART_TxCpltCallback(UART_HandleTypeDef *huart)
{if (huart == &huart1)  // 確認是串口1的回調{// 可以在這里做“發送完成后的操作”：// 比如再發一次數據、切換 LED 狀態HAL_GPIO_TogglePin(LED_GPIO_Port, LED_Pin);  // 假設 LED 宏定義好了}
}

（5）結合“DMA 模式圖” 詳細講流程??

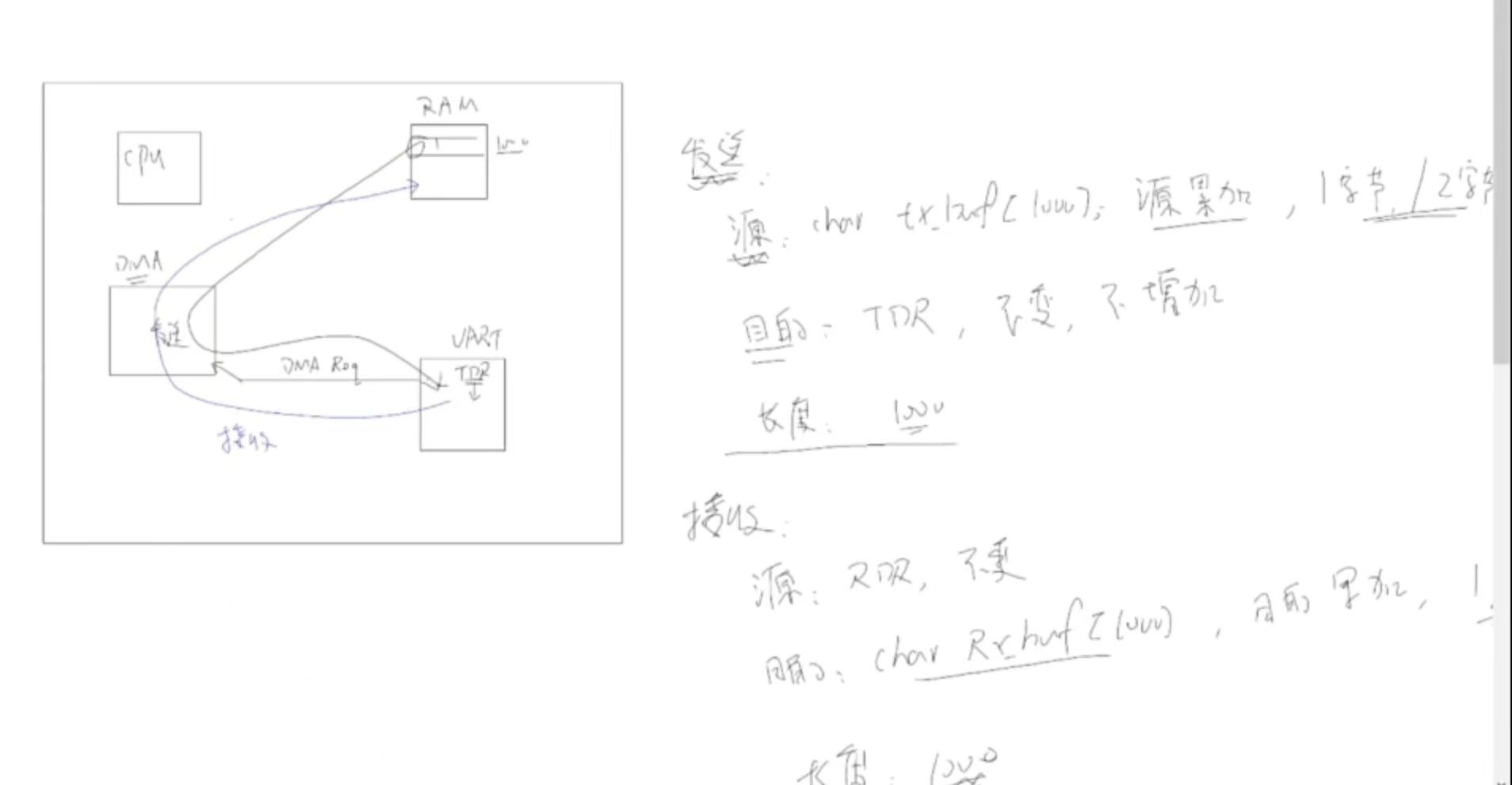

1. 發送流程（對應第二張圖?RAM → DMA → USART）?

?

1. CPU 下達指令：
   執行?HAL_UART_Transmit_DMA(&huart1, str, len)，CPU 告訴 DMA：

   • 源地址：str（RAM 里的字符串數組）。
   • 目標地址：串口的?TDR 寄存器（Transmit Data Register，發送數據寄存器）。
   • 長度：len（要發多少個字節）。

2. DMA 自動搬數據：
   DMA 控制器開始工作，逐個把?str?里的字節，從 RAM 搬到?USART 的 TDR。

   • 這一步?不需要 CPU 參與！CPU 可以去干別的（比如?while(1)?里的按鍵掃描）。

3. 發送完成觸發中斷：
   DMA 把?len?個字節全部搬完后，觸發?HAL_UART_TxCpltCallback?中斷。

   • CPU 暫停當前任務，執行回調函數里的邏輯（比如 “再發一次數據”“翻轉 LED”）。

2. 接收流程（?USART → DMA → RAM）

假設要收數據到數組?RxBuf[100]，流程：

1. CPU 下達指令：
   執行?HAL_UART_Receive_DMA(&huart1, (uint8_t *)RxBuf, 100)，CPU 告訴 DMA：

   • 源地址：串口的?RDR 寄存器（Receive Data Register，接收數據寄存器）。
   • 目標地址：RxBuf（RAM 里的數組）。
   • 長度：100（最多收 100 個字節）。

2. DMA 自動搬數據：
   串口收到數據，存到?RDR 寄存器?→ DMA 自動把 RDR 的數據搬到?RxBuf。

3. 觸發中斷的兩種情況：

   • 收滿 100 個字節：觸發?HAL_UART_RxCpltCallback，告訴 CPU“收滿了，來處理”。
   • 收了 50 個字節（一半）：觸發?HAL_UART_RxHalfCpltCallback，告訴 CPU“收了一半，可以提前處理”（可選）。

4. 為啥需要 IDLE 中斷？
   如果對方發的數據?不足 100 個（比如只發 30 個），DMA 不會觸發?RxCpltCallback（因為沒收滿 100）。這時候需要?IDLE 中斷：

   • 串口 “空閑” 時（沒數據來），觸發 IDLE 中斷，告訴 CPU“對方暫時不發了，你可以處理?RxBuf?里的 30 個數據”。

(6)關鍵函數詳解（保姆級逐行講）

1.?HAL_UART_Transmit_DMA：啟動 DMA 發送

HAL_UART_Transmit_DMA(&huart1, (uint8_t *)str, strlen(str));

• 參數 1：&huart1?→ 操作的串口（串口 1）。

• 參數 2：(uint8_t *)str?→ 要發的數據在 RAM 里的地址。

• 參數 3：strlen(str)?→ 要發的字節數（比如字符串長度）。

• 底層干了啥（結合第二張圖）：

  1. 配置 DMA 的?源地址?為?str，目標地址?為?huart1->Instance->TDR（串口 TDR 寄存器）。
  2. 配置 DMA 傳輸長度為?strlen(str)。
  3. 啟動 DMA 傳輸，開始自動搬數據。

2.?HAL_UART_TxCpltCallback：發送完成回調

void HAL_UART_TxCpltCallback(UART_HandleTypeDef *huart)
{if (huart == &huart1){// 發送完成！可以在這里做后續操作HAL_GPIO_TogglePin(LED_GPIO_Port, LED_Pin);  // 比如翻轉 LED}
}

• 觸發時機：DMA 把所有數據搬完（TDR 發完）后，HAL 庫自動調用。
• 作用：告訴 CPU “發送結束”，可以執行 “發完后的邏輯”（比如再發一批、記錄日志）。

3.?HAL_UART_Receive_DMA：啟動 DMA 接收

uint8_t RxBuf[100];  // 存接收的數據
HAL_UART_Receive_DMA(&huart1, RxBuf, 100);

• 參數 1：&huart1?→ 操作的串口（串口 1）。

• 參數 2：RxBuf?→ 數據接收后，存到 RAM 里的數組。

• 參數 3：100?→ 最多收 100 個字節。

• 底層干了啥（結合第三張圖）：

  1. 配置 DMA 的?源地址?為?huart1->Instance->RDR（串口 RDR 寄存器）。
  2. 配置 DMA 的?目標地址?為?RxBuf。
  3. 配置 DMA 傳輸長度為?100。
  4. 啟動 DMA 傳輸，串口收到數據后，DMA 自動把 RDR 的數據搬到?RxBuf。

4.?HAL_UART_RxCpltCallback：接收完成回調（收滿長度觸發）

void HAL_UART_RxCpltCallback(UART_HandleTypeDef *huart)
{if (huart == &huart1){// 收滿 100 個字節了！可以處理 RxBuf 里的數據// 比如打印、解析HAL_UART_Transmit(&huart1, RxBuf, 100, 1000);  // 把收到的發回去}
}

• 觸發時機：DMA 把?RxBuf?收滿 100 個字節后，自動調用。
• 注意：如果對方發的數據不足 100，不會觸發這個回調！這時候需要配合?IDLE 中斷（下文補講）。

(7)接收的 “坑”：DMA 接收需配合 IDLE 中斷（初學者必看）

1. 問題：DMA 接收 “收不滿長度，不觸發回調”

比如你讓 DMA 收 100 個字節，但對方只發 30 個。DMA 沒收滿 100，不會觸發?HAL_UART_RxCpltCallback，主程序就 “不知道啥時候該處理這 30 個數據”。

五、STM32 USART 進階：DMA + IDLE 中斷收發保姆級教程（含代碼修復）

（1）前言：為什么需要 DMA + IDLE 中斷？

在 STM32 串口通信中，普通中斷收發適合小數據量，但面對連續不定長數據時：

• 純中斷：頻繁觸發中斷，CPU 負擔重
• 純 DMA：無法判斷 “數據何時接收完成”（比如對方發 50 字節后突然停止）

而?DMA + IDLE 中斷?完美解決這兩個痛點：

• DMA 自動搬運數據，解放 CPU
• IDLE 中斷精準識別 “數據傳輸暫停”，讓我們知道 “該處理已收數據了”

（2）核心問題拆解（老師代碼的坑）

1. 問題 1：忘記使能接收通道

• 現象：DMA 能發數據，但收不到任何內容
• 原因：串口接收的 DMA 通道未正確使能，數據無法從串口寄存器搬運到內存

2. 問題 2：IDLE 中斷后未重啟 DMA

• 現象：只能接收一次數據，之后無響應
• 原因：IDLE 中斷觸發后，未重新啟動 DMA 接收，導致后續數據無法被捕獲

（3）DMA + IDLE 中斷完整流程（從硬件到代碼）

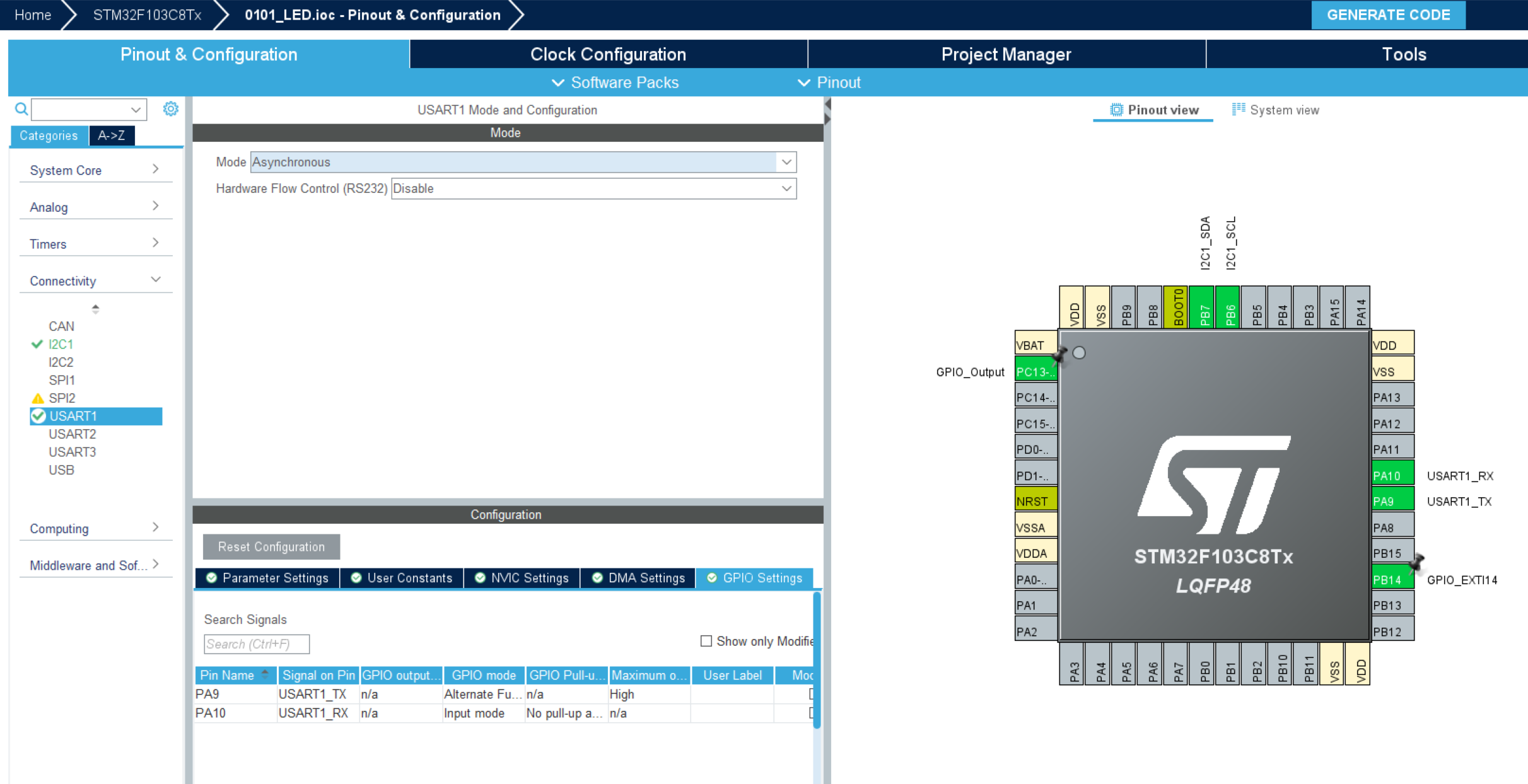

1. 硬件配置（CubeMX 關鍵步驟）

（1）串口配置

• 模式：Asynchronous（異步模式）
• 波特率：根據需求設置（如 115200）

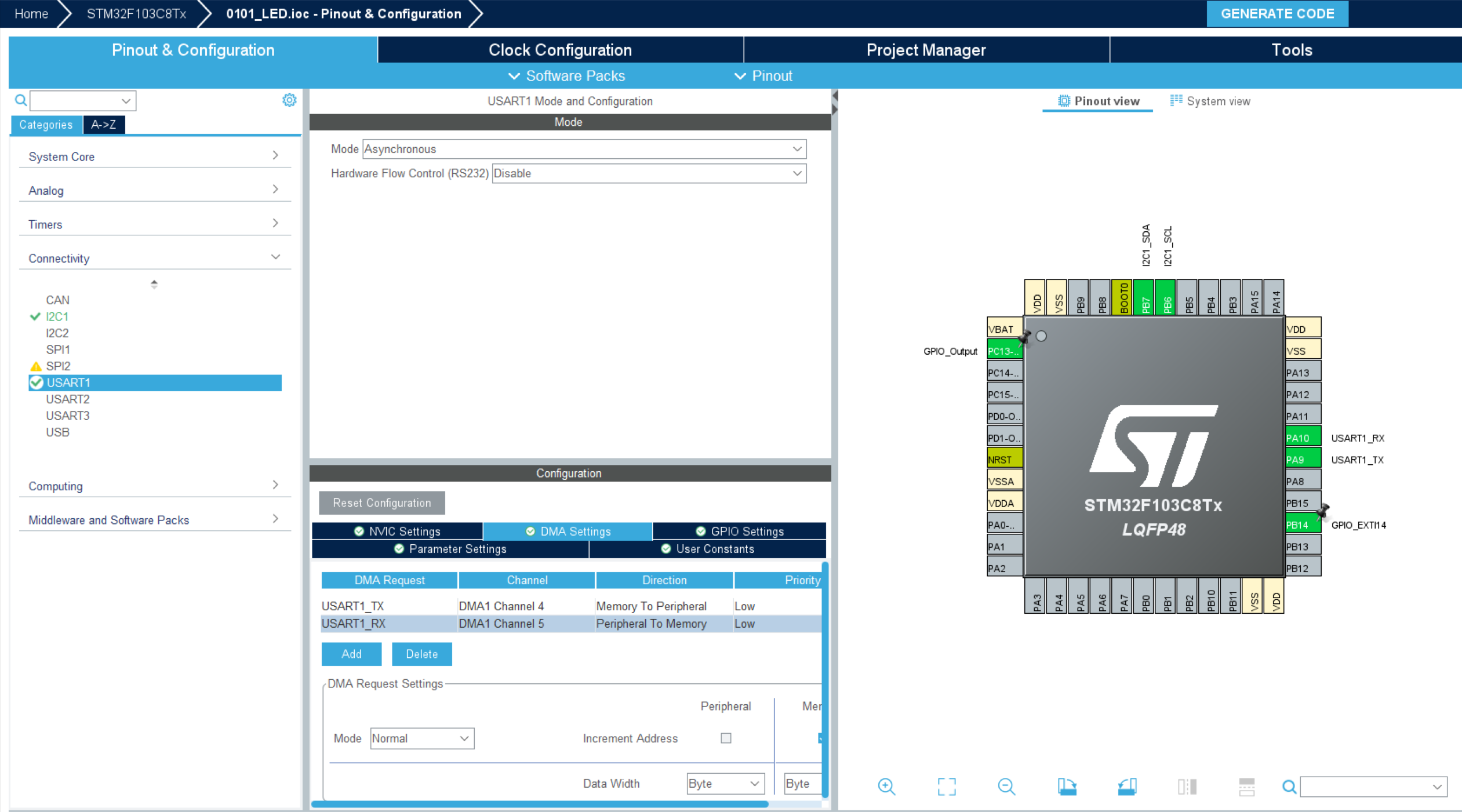

• 使能 DMA：
  • TX：DMA1 Channel 4（Memory To Peripheral）
  • RX：DMA1 Channel 5（Peripheral To Memory）

（2）NVIC 配置

• 使能?USART1 global interrupt
• 使能?DMA1 Channel 4/5 interrupt（可選，部分場景需 DMA 半傳輸 / 傳輸完成中斷）

2. 代碼流程拆解

（1）文件結構

• usart.c：核心邏輯（DMA 收發、中斷回調）

（2）usart.c?完整代碼（修復版）

/* USER CODE BEGIN 1 */
// 發送完成標志（用于非阻塞發送時等待發送結束）
static volatile int  g_tx_cplt = 0;
// 接收完成標志（用于普通中斷接收模式，此處DMA模式較少用）
static volatile int  g_rx_cplt = 0;
// 臨時接收緩沖區（普通中斷模式下存儲單個字節）
static uint8_t g_c;
// DMA接收緩沖區（一次接收10個字節）
static uint8_t g_buf[10];
// 環形緩沖區的物理存儲空間（用于存儲所有接收到的數據）
static uint8_t g_recvbuf[100];
// 環形緩沖區控制結構（管理讀寫位置等信息）
static circle_buf g_uart1_rx_bufs;/*** 發送完成回調函數（DMA模式）* 當DMA將所有數據從內存發送到串口后，由HAL庫自動調用*/
void HAL_UART_TxCpltCallback(UART_HandleTypeDef *huart)
{// 標記發送完成（用于Wait_Tx_Complete函數判斷）g_tx_cplt = 1;// 注意：此處注釋提到"放入環形緩沖區"，但發送完成無需操作緩沖區// 發送完成回調主要用于喚醒等待的任務或處理發送后邏輯
}/*** 等待發送完成（阻塞函數）* 調用后會一直等待，直到DMA發送完成（g_tx_cplt被置1）*/
void Wait_Tx_Complete(void)
{// 循環等待發送完成標志while (g_tx_cplt == 0);// 清除標志，為下一次發送做準備g_tx_cplt = 0;
}/*** 接收完成回調函數（普通中斷模式）* 當使用HAL_UART_Receive_IT時，每收到1個字節觸發一次* 注意：在DMA+IDLE模式下，主要使用HAL_UARTEx_RxEventCallback*/
void HAL_UART_RxCpltCallback(UART_HandleTypeDef *huart)
{// 標記接收完成（普通中斷模式下使用）g_rx_cplt = 1;// 將收到的單個字節存入環形緩沖區for(int i = 0; i < 10; i++){// 此處邏輯有誤！普通中斷每次只收1字節，應直接存g_c// 正確寫法：cirble_buf_write(&g_uart1_rx_bufs, g_c);// 但代碼中錯誤地循環寫入g_buf（DMA緩沖區），可能導致數據異常cirble_buf_write(&g_uart1_rx_bufs, g_buf[i]);}// 重新啟動接收中斷（很重要！否則只能接收一次）// 注意：此處使用了錯誤的函數！在DMA模式下應使用HAL_UARTEx_ReceiveToIdle_DMA// 正確寫法：HAL_UARTEx_ReceiveToIdle_DMA(&huart1, g_buf, 10);HAL_UART_Receive_IT(&huart1, &g_c, 1);
}/*** 啟動串口接收（初始化函數）* 配置環形緩沖區并開啟接收中斷*/
void startuart1recv(void)
{// 初始化環形緩沖區（指定緩沖區大小和物理存儲數組）circld_buf_init(&g_uart1_rx_bufs, 100, g_recvbuf);// 啟動接收中斷（注意：此處使用了普通中斷模式！）// 正確寫法：HAL_UARTEx_ReceiveToIdle_DMA(&huart1, g_buf, 10);HAL_UART_Receive_IT(&huart1, &g_c, 1);
}/*** 從環形緩沖區讀取一個字節* 返回0表示成功讀取，非0表示緩沖區為空*/
int UART1getchar(uint8_t *pVal)
{return circle_buf_read(&g_uart1_rx_bufs, pVal);
}/*** IDLE事件+DMA接收回調函數（關鍵！）* 當DMA接收完成或串口空閑時觸發*/
void HAL_UARTEx_RxEventCallback(UART_HandleTypeDef *huart, uint16_t Size)
{// 將DMA緩沖區中的數據存入環形緩沖區for(int i = 0; i < Size; i++){cirble_buf_write(&g_uart1_rx_bufs, g_buf[i]);}// 重新啟動DMA接收（關鍵！否則只能接收一次）// 注意：老師忘記在IDLE中斷中調用此函數，導致只能接收一次數據HAL_UARTEx_ReceiveToIdle_DMA(&huart1, g_buf, 10);
}
/* USER CODE END 1 */

（4）核心邏輯分步詳解（從 “啟動” 到 “收數據”）

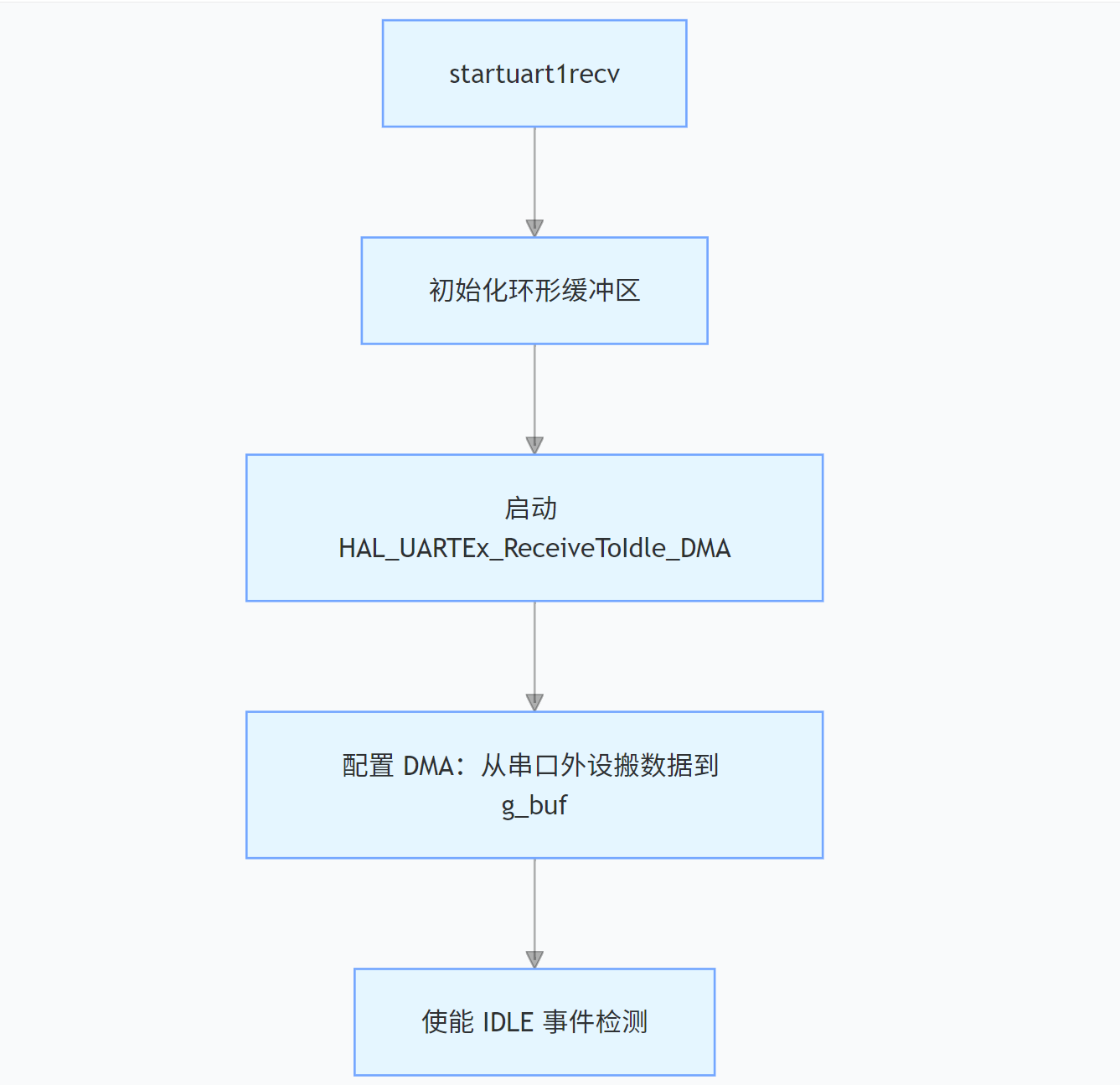

1. 啟動流程（startuart1recv?做了什么？

• 環形緩沖區：g_recvbuf?作為 “臨時倉庫”，存零散收到的數據
• DMA 配置：告訴硬件 “把串口收到的數據，自動搬到?g_buf，一次搬 10 字節”

2. 接收流程（DMA + IDLE 如何配合？）

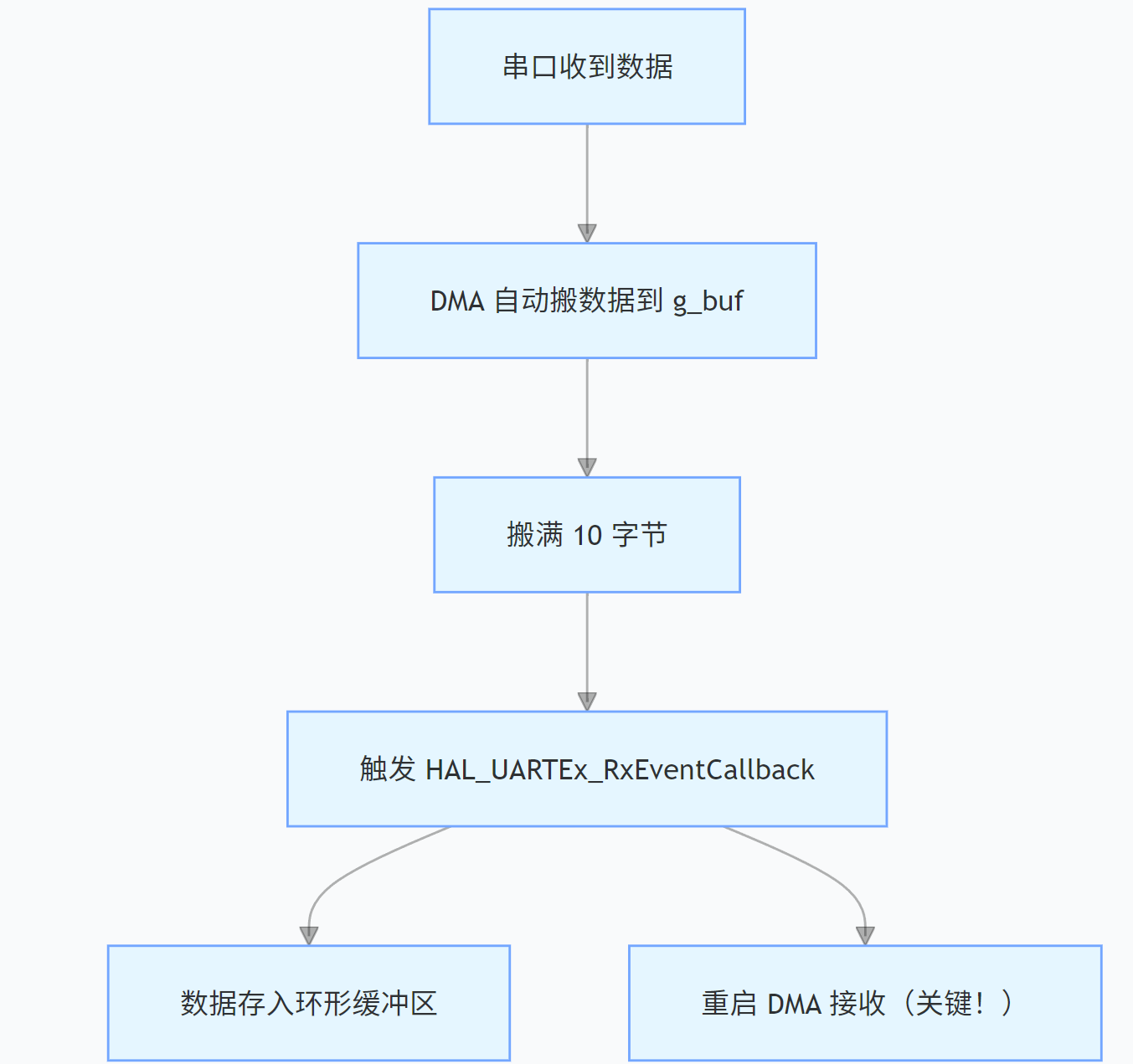

（1）正常接收（數據連續）

?

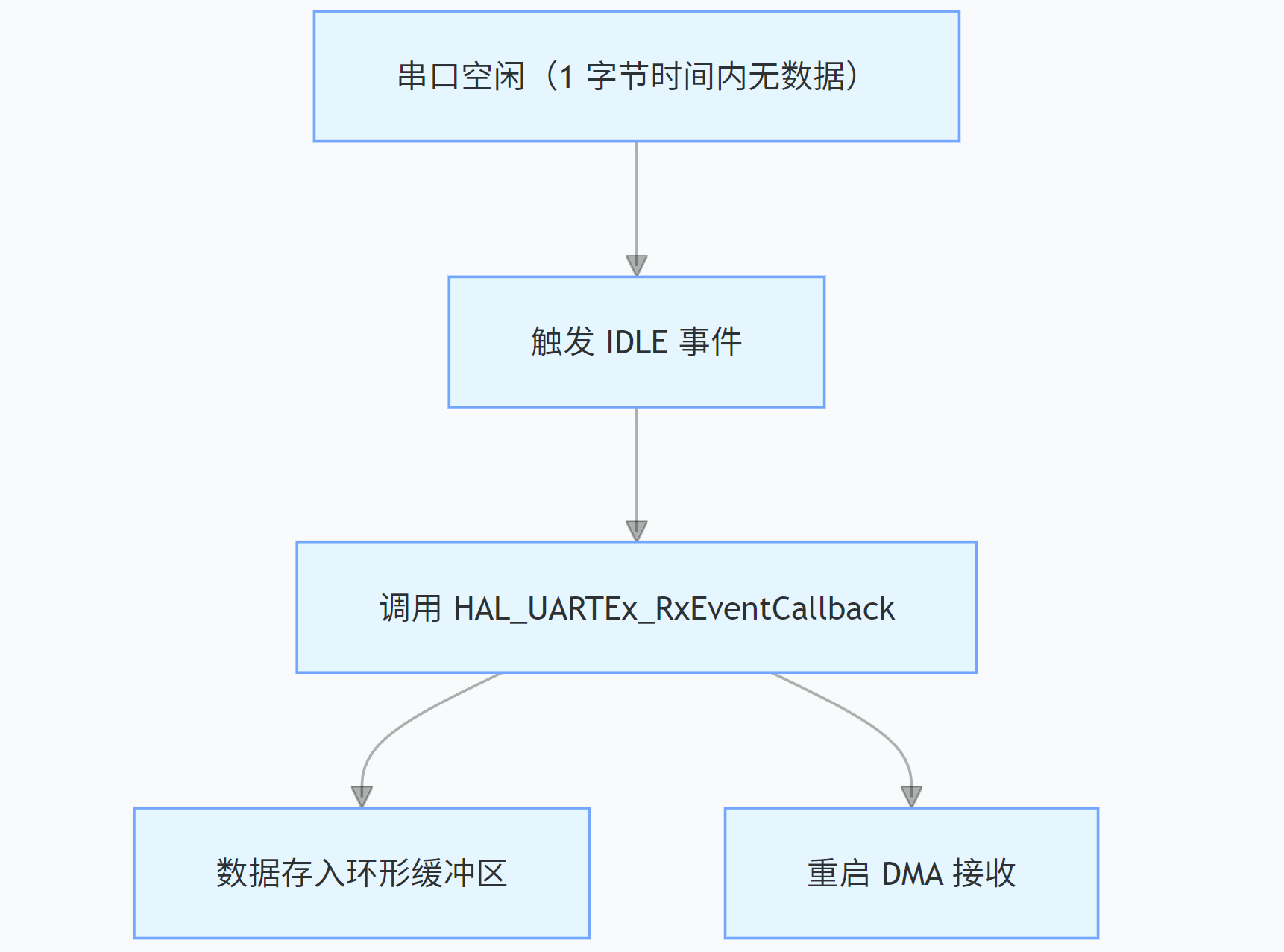

?（2）觸發 IDLE 事件（數據暫停

?????

• 為什么要重啟 DMA？
  DMA 傳輸一旦完成（或觸發 IDLE），會自動停止。必須重新調用?HAL_UARTEx_ReceiveToIdle_DMA，才能繼續接收后續數據。

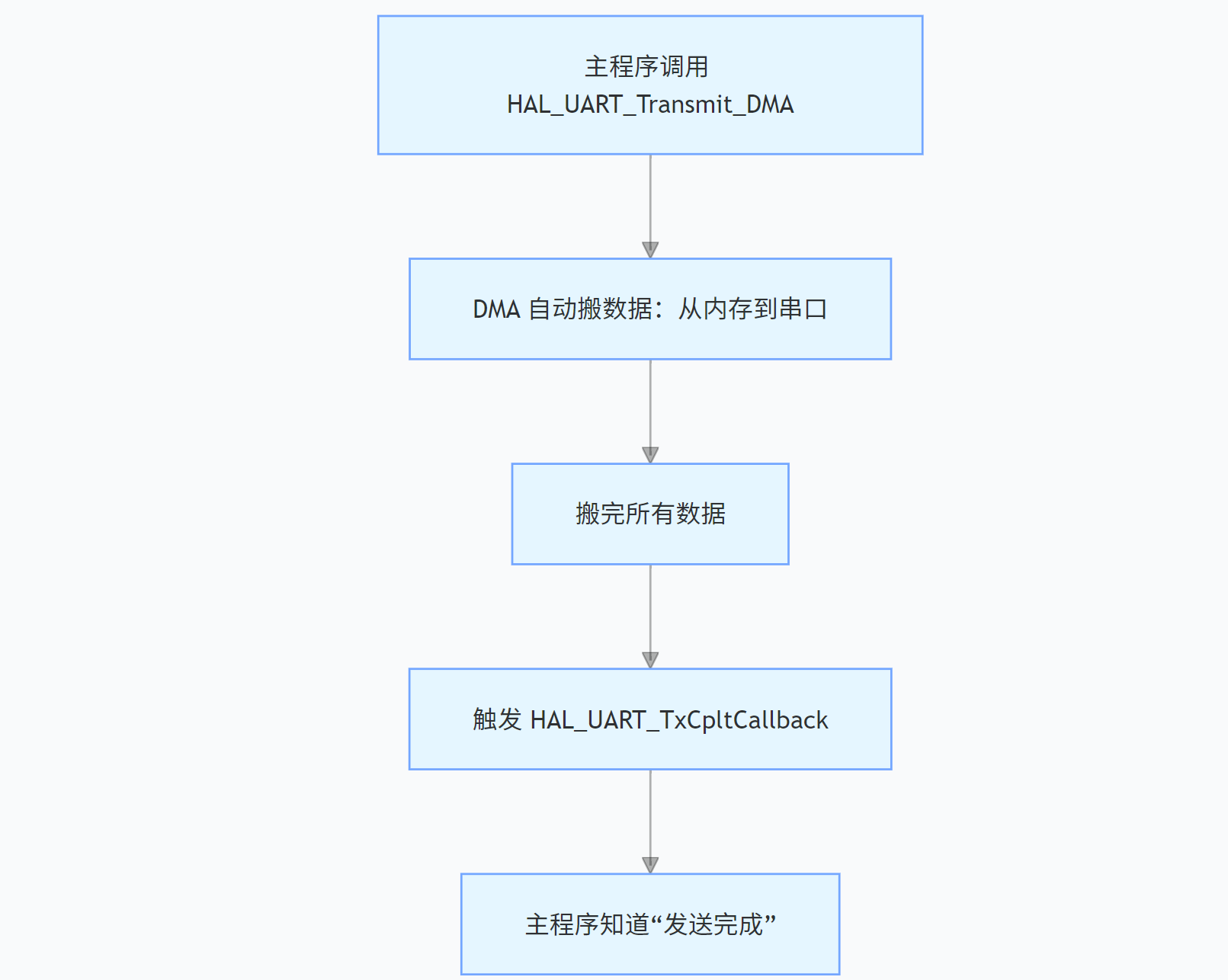

3. 發送流程（DMA 發送如何工作？）

（5）常見問題與解決方案（初學者必看）

1. 問題：DMA 接收后，環形緩沖區無數據

• 原因：
  • DMA 通道未正確使能（CubeMX 配置問題）
  • HAL_UARTEx_RxEventCallback?中未正確重啟 DMA
• 解決：
  • 檢查 CubeMX 的 DMA 配置（確保?USART1_RX?通道使能）
  • 確認?HAL_UARTEx_RxEventCallback?中調用了?HAL_UARTEx_ReceiveToIdle_DMA(&huart1, g_buf, 10);

2. 問題：只能接收一次數據，之后無響應

• 原因：IDLE 事件觸發后，未重啟 DMA 接收
• 解決：在?HAL_UARTEx_RxEventCallback?中添加重啟代碼

  HAL_UARTEx_ReceiveToIdle_DMA(&huart1, g_buf, 10);


3. 問題：IDLE 中斷頻繁觸發

• 原因：串口線干擾或波特率配置錯誤，導致誤判 “空閑”
• 解決：
  • 檢查硬件接線（確保 GND 共地，串口線無松動）
  • 重新校準波特率（確保收發雙方波特率一致）

（6）總結：DMA + IDLE 中斷的價值

• 效率：DMA 自動搬運數據，CPU 可同時處理其他任務
• 靈活性：IDLE 事件精準識別 “數據暫停”，完美支持不定長數據收發
• 可靠性：環形緩沖區緩沖零散數據，避免丟包

這套方案是 STM32 串口通信的 “進階標配”，掌握后可輕松應對串口調試助手連續發數據、上位機批量傳文件等場景！

六、完善UART程序與stdio（最終結果）

// 引入頭文件：頭文件相當于工具包，包含了各種已經寫好的函數和定義，方便我們直接使用
#include "main.h"         // 主頭文件，包含系統初始化、核心函數的定義
#include "dma.h"          // DMA相關工具：用于高速數據傳輸（不用CPU參與）
#include "i2c.h"          // I2C通信工具：用于和OLED等I2C設備通信
#include "usart.h"        // UART串口工具：用于串口收發數據（比如和電腦通信）
#include "gpio.h"         // GPIO工具：用于控制引腳高低電平（比如按鍵、LED）
#include "circle_buffer.h"// 環形緩沖區工具：一種特殊的存儲結構，適合臨時存數據
#include <stdio.h>        // 標準輸入輸出工具：包含printf、scanf等函數// 定義一個"軟定時器"結構體：用軟件實現定時功能（類似鬧鐘，到時間了就做指定的事）
struct soft_timer
{uint32_t timeout;       // 超時時間點（單位：毫秒）：記錄"什么時候響鈴"void * args;            // 回調參數：給定時任務傳的數據（這里暫時不用）void (*func)(void *);   // 回調函數：超時后要執行的任務（"響鈴后要做的事"）
};// 聲明外部變量：huart1是UART1的"句柄"（可以理解為UART1的身份證，操作它必須用這個句柄）
extern UART_HandleTypeDef huart1;int key_cut = 0;  // 按鍵計數：記錄按鍵被有效按下的次數// 聲明按鍵超時處理函數（后面會具體實現）
void key_timeout_func(void *args);// 創建一個按鍵專用的軟定時器：初始狀態為"未激活"（timeout=~0表示無窮大）
struct soft_timer key_timer = {~0, NULL, key_timeout_func};// 聲明幾個函數（先告訴編譯器有這些函數，后面再實現）
void Wait_Tx_Complete(void);    // 等待串口發送完成
void Wait_Rx_Complete(void);    // 等待串口接收完成
void startuart1recv(void);      // 啟動UART1接收功能
int UART1getchar(uint8_t *pVal);// 從UART1讀取一個字符// 環形緩沖區相關變量：用來臨時存儲按鍵數據（防止按鍵觸發太快處理不過來）
static uint8_t g_data_buf[100];  // 實際存儲數據的空間（可以存100個字節）
static circle_buf g_key_bufs;    // 環形緩沖區的管理結構（負責讀寫數據）/*** 按鍵超時處理函數：軟定時器到時間后執行（用于按鍵消抖后確認狀態）* 為什么需要消抖？按鍵按下時金屬觸點會抖動（10ms內可能通斷多次），10ms后再讀才準確*/
void key_timeout_func(void *args)
{uint8_t key_val;  // 存儲按鍵的狀態值（0x1表示按下，0x81表示松開）key_cut++;        // 按鍵計數+1（每有效觸發一次，計數加1）key_timer.timeout = ~0;  // 重置定時器：處理完后暫時關閉，下次按鍵再激活// 讀取GPIO_PIN_14引腳的電平（這個引腳接了按鍵）// GPIO_PIN_RESET表示低電平（按鍵按下，因為按鍵通常接下拉電阻）// GPIO_PIN_SET表示高電平（按鍵松開）if(HAL_GPIO_ReadPin(GPIOB, GPIO_PIN_14) == GPIO_PIN_RESET)key_val = 0x1;   // 按鍵按下，存0x1elsekey_val = 0x81;  // 按鍵松開，存0x81（用不同值區分兩種狀態）// 把按鍵狀態存入環形緩沖區（先存起來，后面慢慢處理）circle_buf_write(&g_key_bufs, key_val);
}/*** 設置定時器超時時間（激活定時器）* @param pTimer：要設置的定時器* @param timeout：要等待的時間（單位：毫秒）*/
void mod_timer(struct soft_timer *pTimer, uint32_t timeout)
{// HAL_GetTick()：獲取系統從啟動到現在的毫秒數（比如啟動后1秒，返回1000）// 超時時間點 = 當前時間 + 等待時間（比如現在1000ms，等10ms，超時點就是1010ms）pTimer->timeout = HAL_GetTick() + timeout;
}/*** 檢查定時器是否超時（軟定時器的核心邏輯）* 相當于"看鬧鐘有沒有響"，需要在主循環里反復調用*/
void check_timer(void)
{// 如果當前時間 >= 定時器的超時時間點，說明"鬧鐘響了"if(key_timer.timeout <= HAL_GetTick()){// 執行定時器綁定的任務（調用回調函數）key_timer.func(key_timer.args);}
}/*** GPIO中斷回調函數：當引腳電平變化時自動調用（比如按鍵按下時）* @param GPIO_Pin：觸發中斷的引腳編號*/
void HAL_GPIO_EXTI_Callback(uint16_t GPIO_Pin)
{// 判斷是不是GPIO_PIN_14引腳觸發的中斷（我們的按鍵接在這個引腳）if(GPIO_Pin == GPIO_PIN_14){// 激活按鍵定時器，10ms后執行超時處理（用于消抖）mod_timer(&key_timer, 10);}
}/*** 聲明系統時鐘配置函數（由STM32CubeMX自動生成，負責設置CPU等的工作頻率）*/
void SystemClock_Config(void);/*** 主函數：程序的入口，所有代碼從這里開始執行* @retval int：返回值（嵌入式程序通常不返回，這里只是標準格式）*/
int main(void)
{int len;  // 臨時變量，用來存字符串長度// 定義要發送的字符串：\r\n是換行符（串口通信中換行需要這兩個字符）char *str = "Please enter a char: \r\n";char *str2 = "www.100ask.net\r\n";char c;   // 用來存從串口接收的字符// 初始化HAL庫：重置所有外設，初始化Flash和系統滴答定時器（用于延時）HAL_Init();// 配置系統時鐘：設置CPU、外設的工作頻率（比如72MHz）SystemClock_Config();// 初始化按鍵專用的環形緩沖區：指定大小100，用g_data_buf作為存儲區circle_buf_init(&g_key_bufs, 100, g_data_buf);// 初始化各個外設（由STM32CubeMX自動生成）MX_GPIO_Init();    // 初始化GPIO（配置引腳功能）MX_DMA_Init();     // 初始化DMAMX_I2C1_Init();    // 初始化I2C1（用于OLED通信）MX_USART1_UART_Init();  // 初始化UART1（配置波特率等參數）// 初始化OLED屏幕并清屏OLED_Init();OLED_Clear();// 在OLED上顯示固定文本：第一行顯示"cnt     : "（用于顯示按鍵計數）// 第三行顯示"key val : "（用于顯示按鍵狀態值）OLED_PrintString(0, 0, "cnt     : ");len = OLED_PrintString(0, 2, "key val : ");// 通過UART1發送str2字符串到電腦：// 參數：UART句柄、要發的字符串、長度、超時時間（1000ms發不出去就放棄）HAL_UART_Transmit(&huart1, str2, strlen(str2), 1000);// 啟動UART1的接收功能：讓UART1準備好接收數據，收到后會觸發中斷startuart1recv();// 主循環：程序啟動后會一直在這里循環執行（無限循環）while (1){// 通過printf發送str2到串口（printf已被設置為通過UART1發送）printf("%s", str2);// 內層循環：等待用戶輸入一個有效字符（不是'r'也不是換行符）while(1){// 從串口接收一個字符（scanf已被設置為通過UART1接收）scanf("%c", &c);// 如果接收的字符不是'r'也不是換行符（'\n'），就處理并退出內層循環if(c != 'r' && c != '\n'){c = c + 1;  // 字符加1（比如輸入'a'變成'b'，輸入'1'變成'2'）printf("%c\r\n", c);  // 把處理后的字符發回串口break;  // 退出內層循環，回到外層循環重新等待輸入}}}
}

// 發送/接收完成標志，使用volatile確保編譯器不優化
static volatile int  g_tx_cplt=0;
static volatile int  g_rx_cplt=0;
// 臨時存儲接收數據的變量和緩沖區
static uint8_t g_c;
static uint8_t g_buf[10];
static uint8_t g_recvbuf[100];
// UART1接收緩沖區（環形緩沖區）
static circle_buf g_uart1_rx_bufs;/*** UART發送完成回調函數* 當UART發送完成時，此函數會被自動調用*/
void HAL_UART_TxCpltCallback(UART_HandleTypeDef *huart)
{if(huart == &huart1){g_tx_cplt=1; // 設置發送完成標志// 注釋中提到"放入環形緩沖區"，但此處未實現}
}/*** 等待UART發送完成* 阻塞函數，會一直等待直到發送完成*/
void Wait_Tx_Complete(void)
{while (g_tx_cplt == 0 ); // 等待發送完成標志g_tx_cplt=0; // 清除標志，準備下一次發送
}/*** UART接收完成回調函數* 當使用HAL_UART_Receive_IT()接收到指定數量的數據后，此函數會被調用*/
void HAL_UART_RxCpltCallback(UART_HandleTypeDef *huart)
{if(huart == &huart1){g_rx_cplt=1; // 設置接收完成標志// 將接收到的數據（10字節）存入環形緩沖區for(int i=0;i<10;i++){cirble_buf_write(&g_uart1_rx_bufs,g_buf[i]);}// 重新啟動接收，準備接收下一組數據HAL_UARTEx_ReceiveToIdle_DMA(&huart1,g_buf,10);}
}/*** 啟動UART1接收* 初始化環形緩沖區并開啟接收中斷*/
void startuart1recv(void)
{// 初始化環形緩沖區，大小為100字節circld_buf_init(&g_uart1_rx_bufs,100,g_recvbuf);// 啟動中斷接收，每次接收1字節HAL_UART_Receive_IT(&huart1,&g_c,1);
}/*** 從UART1接收緩沖區獲取一個字符* 返回0表示成功獲取，非0表示緩沖區為空*/
int UART1getchar(uint8_t *pVal)
{return circle_buf_read(&g_uart1_rx_bufs,pVal);
}/*** UART接收空閑回調函數* 當檢測到UART接收線路空閑時，此函數會被調用*/
void HAL_UARTEx_RxEventCallback(UART_HandleTypeDef *huart, uint16_t Size)
{if(huart == &huart1){// 將接收到的數據存入環形緩沖區for(int i=0;i<Size;i++){cirble_buf_write(&g_uart1_rx_bufs,g_buf[i]);}// 重新啟動接收，準備接收下一組數據HAL_UARTEx_ReceiveToIdle_DMA(&huart1,g_buf,10);}
}// 回退處理相關變量
static int g_last_char;
static int g_backspace=0;/*** 重定向fputc函數* 實現printf通過UART1發送數據*/
int fputc(int ch,FILE* stream)
{HAL_UART_Transmit(&huart1,(const uint8_t *)&ch,1,10);return ch;
}/*** 重定向fgetc函數* 實現scanf通過UART1接收數據*/
int fgetc(FILE *f)
{int ch;if (g_backspace){g_backspace=0;return g_last_char; // 返回上一個字符（回退功能）}// 阻塞等待，直到從環形緩沖區讀取到數據while(0 != UART1getchar((uint8_t *)&ch));g_last_char = ch; // 保存當前字符，用于回退功能return ch;
}/*** 實現回退功能* 允許程序"撤銷"上一次讀取的字符*/
int __backspace(FILE *stream)
{g_backspace = 1;return 0;
}

?
