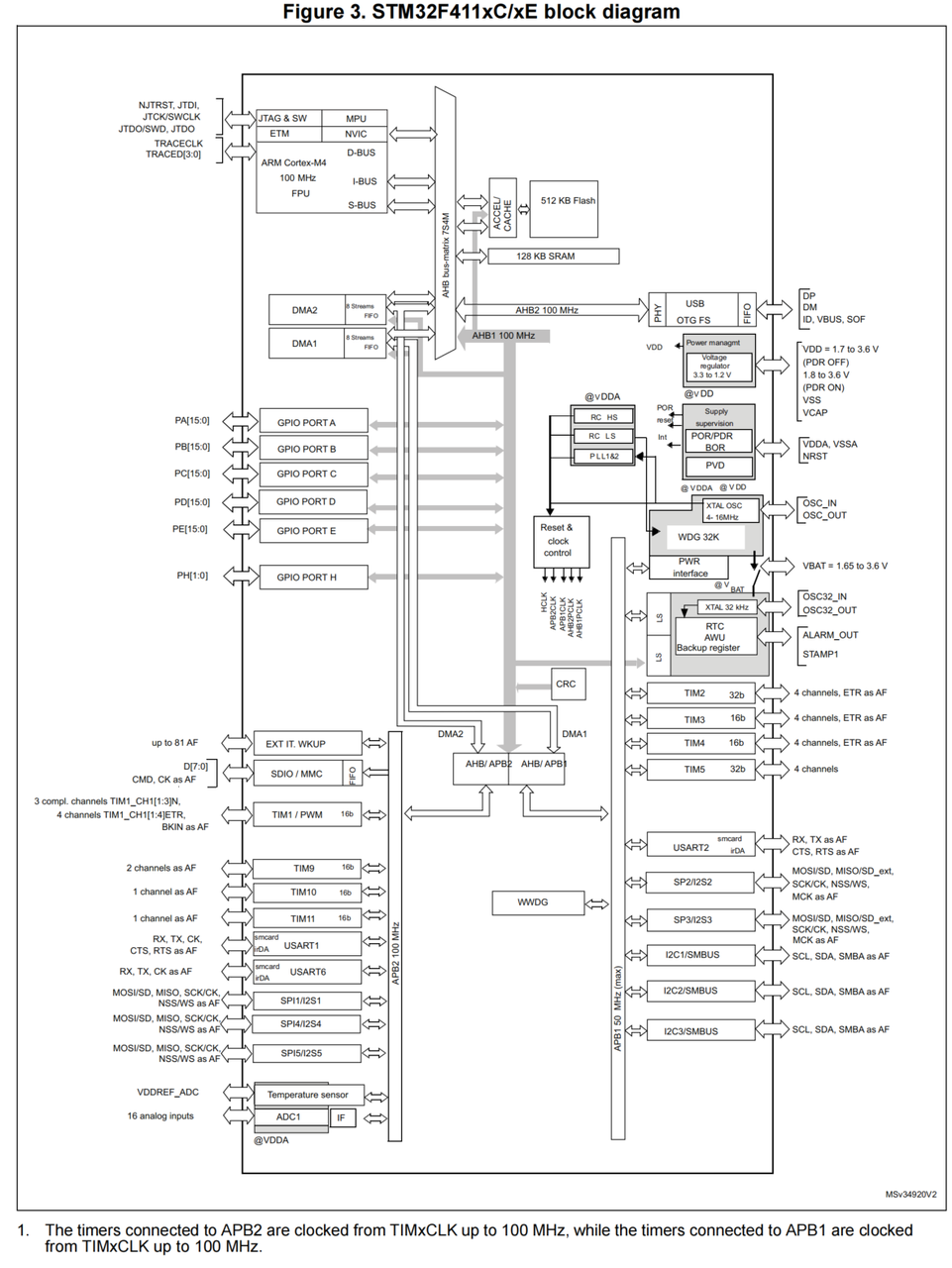

1. 芯片架構圖一覽
2. AHB總線矩陣掛載
3. AHB1/APB1的橋和AHB1/APB2的橋
4. DMA1 和 DMA2 的區別
2 AHB總線矩陣
1 DMA架構
1. 芯片架構圖一覽
2. AHB總線矩陣掛載

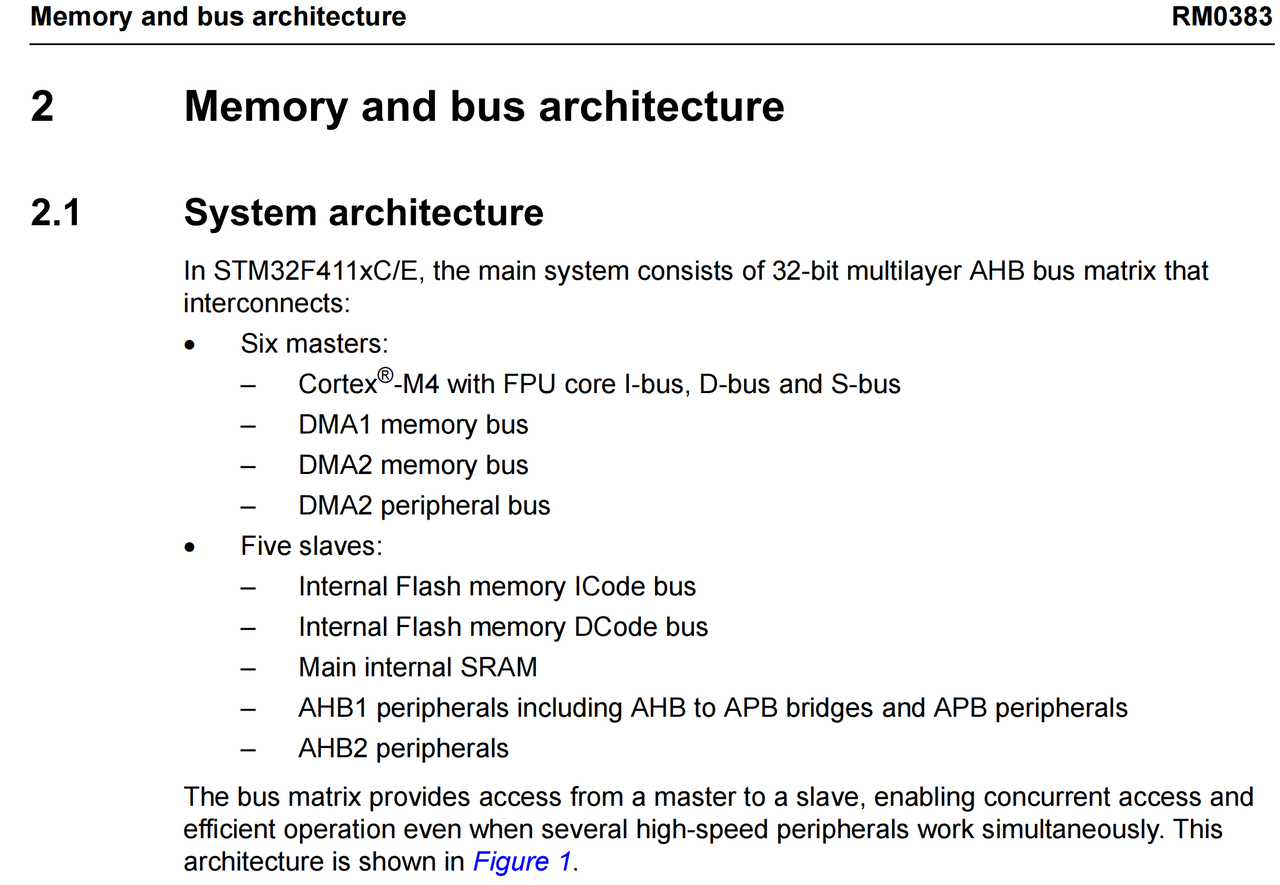

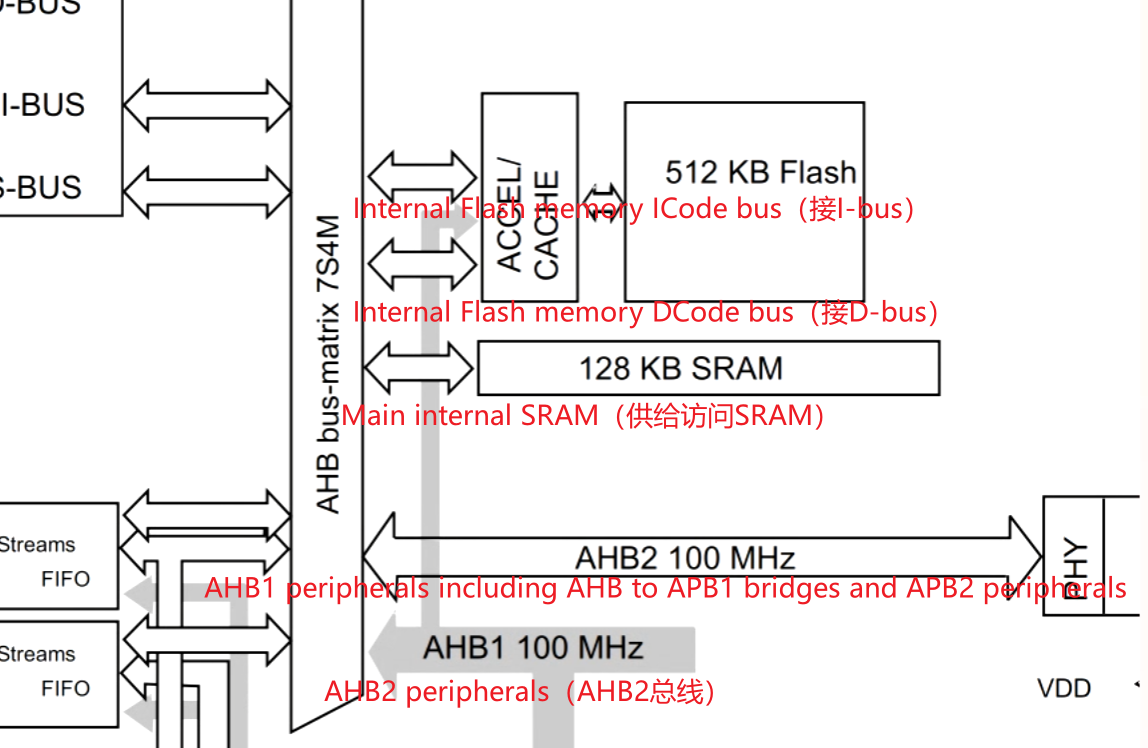

stm32F411 芯片的 AHB 總線矩陣上共掛載了 6 主 5 從
六主：
Icode-bus、Dcode-bus、s-bus（詳情可見ARM內核結構）
DMA1 memory bus（訪問內存）
DMA2 memory bus（訪問內存）
DMA2 peripheral bus（訪問外設）
五從：
-
Internal Flash memory ICode bus（接I-bus）
-
Internal Flash memory DCode bus（接D-bus）
-
Main internal SRAM（供給訪問SRAM）
-
AHB1 peripherals including AHB to APB1 bridges and APB2 peripherals（AHB1總線，包括后面的AHB1/APB1的橋和AHB1/APB2的橋）
-
AHB2 peripherals（AHB2總線）
-
3. AHB1/APB1的橋和AHB1/APB2的橋

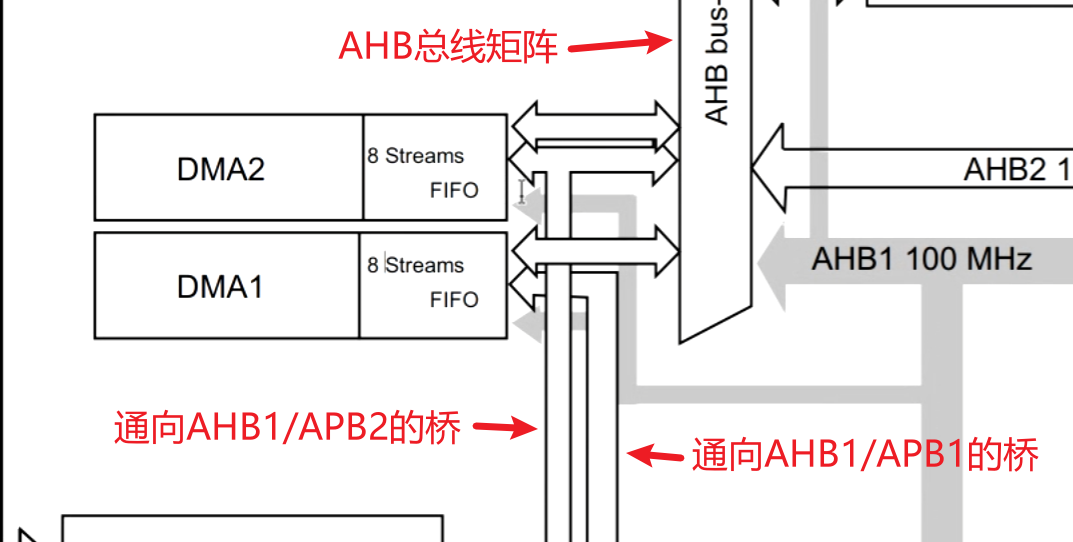

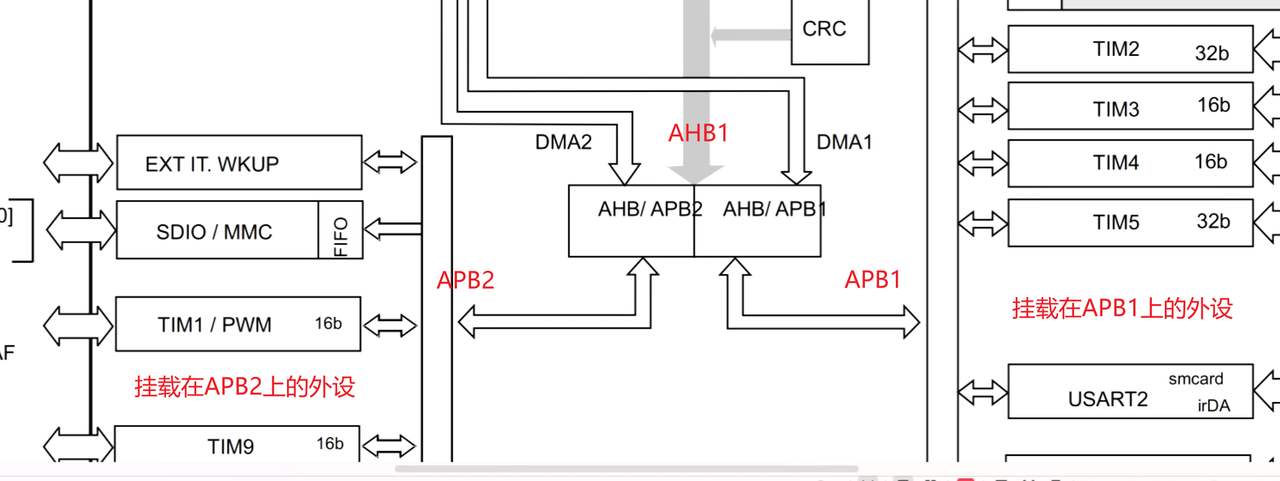

如圖所示，AHB總線矩陣上有一個“從機”AHB1，因為AHB的速度是很快的，外設的速度不夠快，為了正常讀寫，需要進行“降速”處理，所以就有了AHB1/APB2的橋和AHB1/APB1的橋來進行降速。
4. DMA1 和 DMA2 的區別
可以看到，DMA2 有兩條 master 掛載在 AHB 總線矩陣上：DMA2 memory bus（訪問內存）、DMA2 peripheral bus（訪問外設）
DMA1 只有一條 master 掛載在 AHB 總線矩陣上：DMA1 memory bus（訪問內存）
也就是說：DMA1 只能訪問 APB1 總線上的外設，而 DMA2 可以訪問更多外設
2 AHB總線矩陣
為什么總線矩陣中明明是 master 的位置標識的卻是 S ？而 slave 的位置標識的卻是 M？

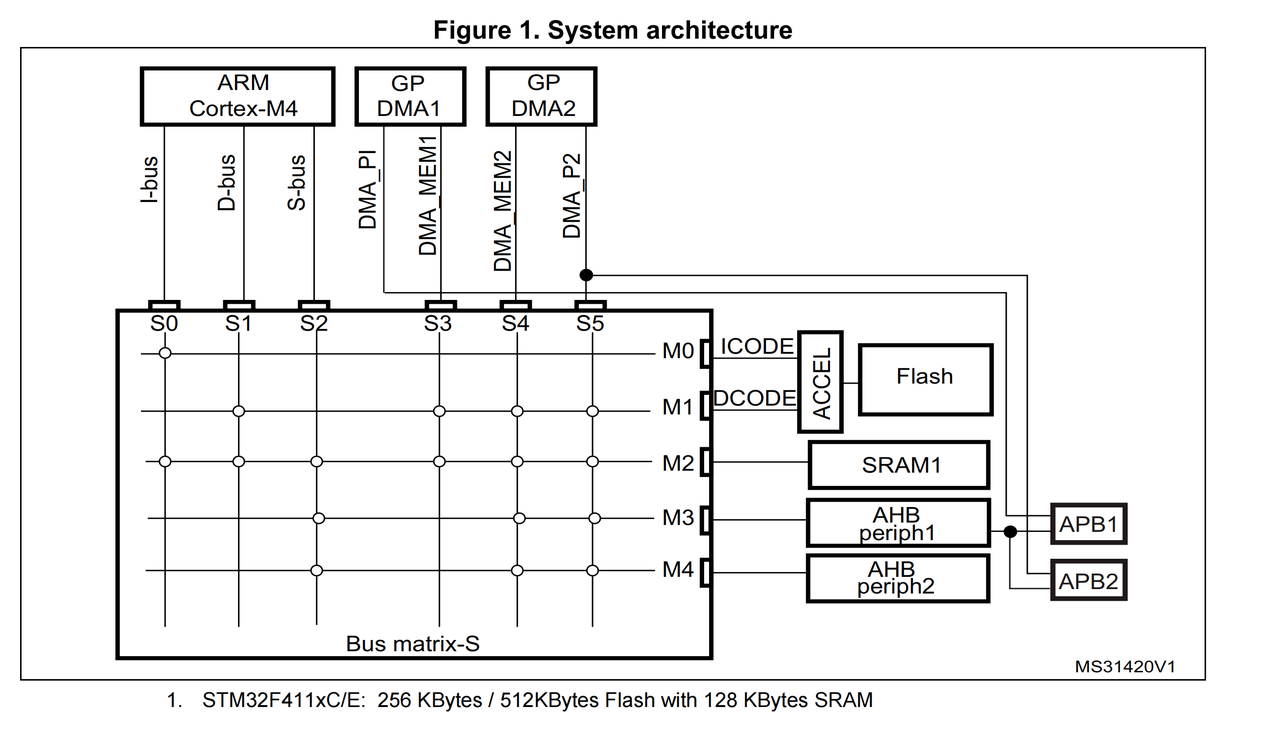

一圖解答：

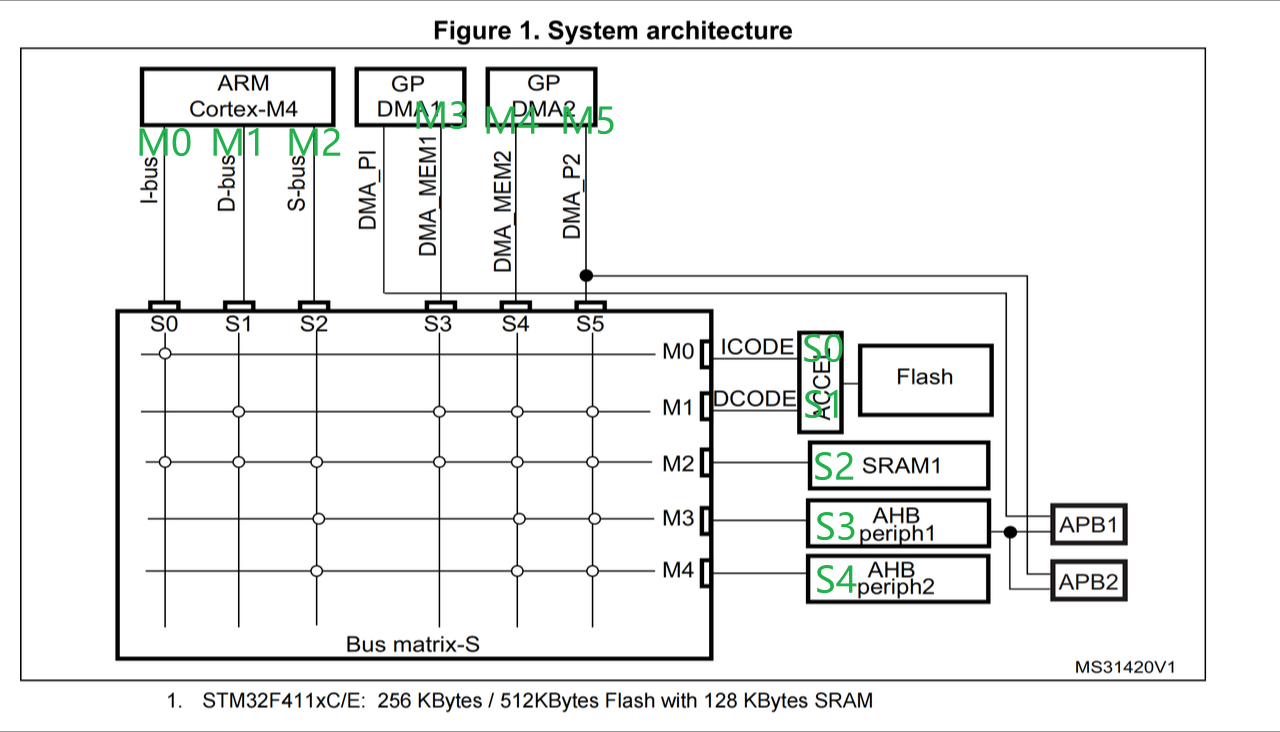

圖中總線矩陣上交叉線上的“小圓圈”代表這個位置“可以”連接起來。
關于系統總線架構的更多詳情可見：ARM處理器總線架構解析：iCode、D-code、S-Bus與總線矩陣
