先選中你要作為主級原理圖的那張原理圖，我這里是Sheet1,

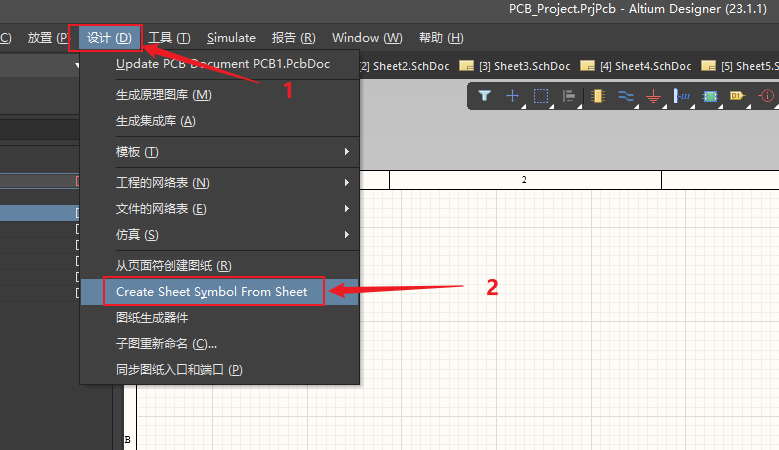

點擊設計（D），再點擊create sheet symbol from sheet（這個不能選錯）
快捷鍵：D+Y

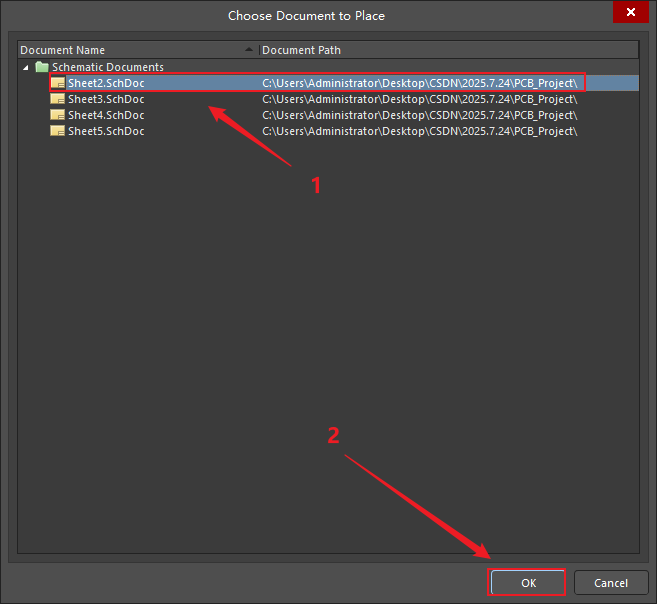

彈窗中選擇要加入的次級原理圖

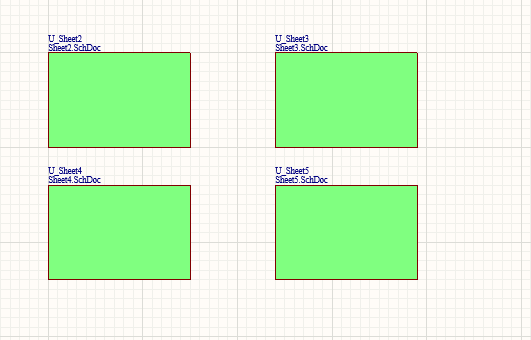

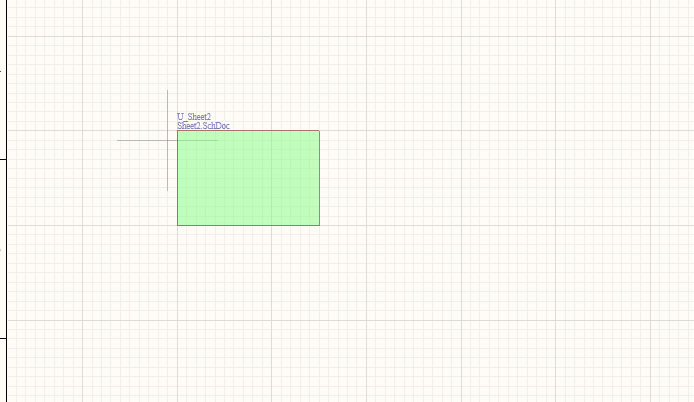

左擊鼠標放置
重復上面的動作，依次把想要的放置的次級原理圖放上去

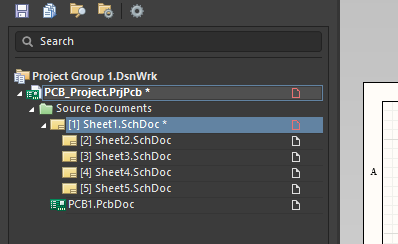

可以看到右側工程欄已經分級了

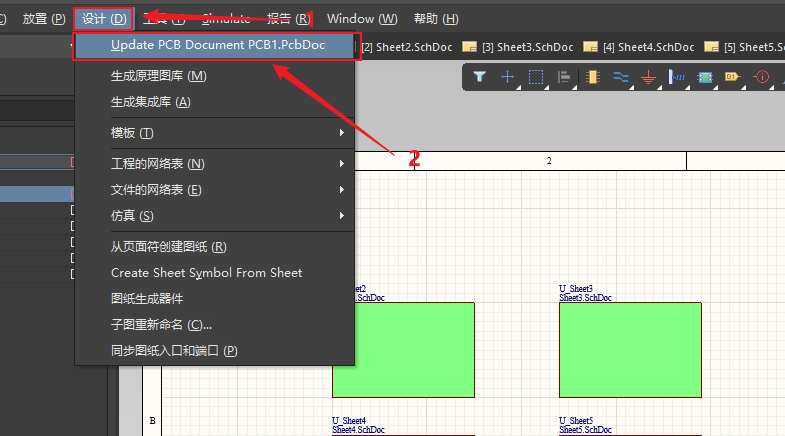

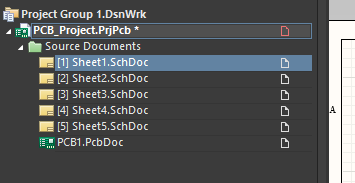

如果沒有分級，導入一下PCB，就能分級了

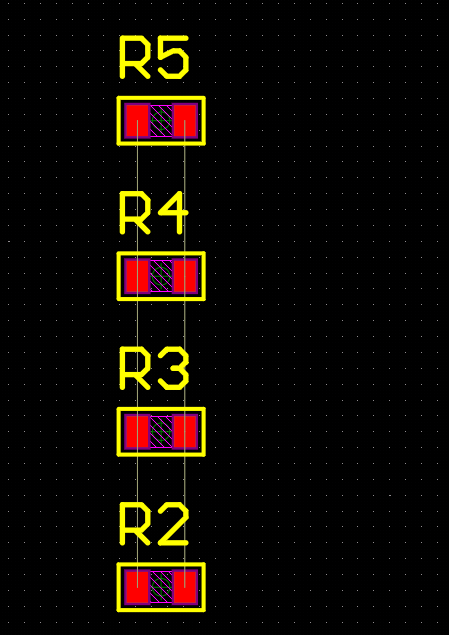

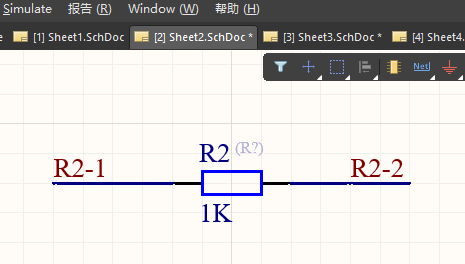

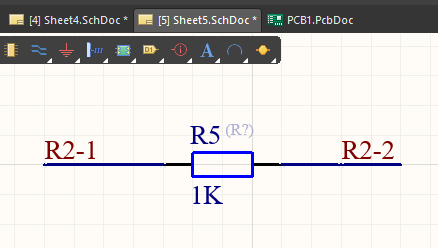

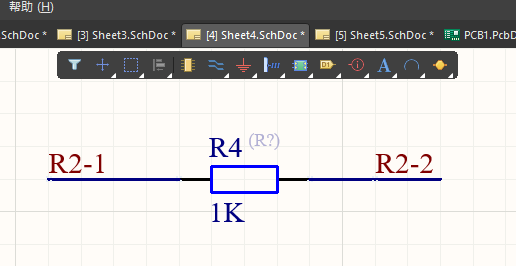

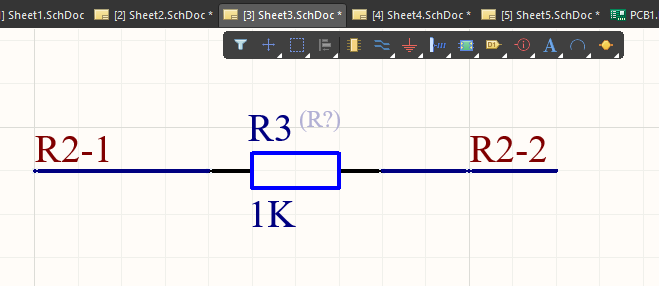

在每個原理圖上放置一個不同位號的電阻，相同的網絡，測試一下不同原理圖之間能不能建立聯系
很明顯，有電氣連接，原理圖分級成功
AD一張原理圖分成多張原理圖
