[置頂] Android的IPC訪問控制設計與實現

3.3.1 IPC鉤子函數設計與實現

IPC Binder是Android最重要的進程間通信機制，因此，必須在此實施強制訪問控制。

1. 修改secuirty.h

打開終端shell，輸入指令“cd /android4.0/kernel/goldfish/include/linux/vim security.h”，找到結構security_operations，加入函數指針變量，如下所示：

/*

* This is the main security structure.

*/

struct security_operations {

?? charname[SECURITY_NAME_MAX + 1];

#ifdef HAVE_SMACK

?? /*

?? ?* to add a binder hook

?? ?* */

?? int(*binder_transaction) (struct task_struct *from, struct task_struct *to);

#endif

隨后在security_operations定義結尾后，加入函數聲明，如下：

#ifdef HAVE_SMACK

int security_binder_transaction(structtask_struct *from, struct task_struct *to);

#endif

在LSM鉤子函數實現處加入security_binder_transaction的定義，如下：

#ifdef HAVE_SMACK

static inline intsecurity_binder_transaction(struct task_struct *from, struct task_struct *to) {

???return 0;

}

#endif

2. 修改security.c

打開終端shell，輸入指令“cd /android4.0/kernel/goldfish/security/vim security.c”，加入函數，如下所示：

#ifdefHAVE_SMACK

intsecurity_binder_transaction(struct task_struct *from, struct task_struct *to) {

??? returnsecurity_ops->binder_transaction(from, to);

}

#endif

3. 修改smack_lsm.c

打開終端shell，輸入指令“cd /android4.0/kernel/goldfish/security/smack/vim smack_lsm.c”，加入函數“smack_binder_transaction”，如下所示：

#ifdefHAVE_SMACK

/*

?* smack_binder_transaction - to check bindertransaction between two tasks

?* */

static intsmack_binder_transaction(struct task_struct *from, struct task_struct *to) {

??? int rc1, rc2;

??? /*

???? * ask the two task must have writepermission to each other

???? * */

??? rc1 = smk_access(task_security(from),task_security(to), MAY_WRITE);

??? rc2 = smk_access(task_security(to),task_security(from), MAY_WRITE);

?

??? return rc1 == 0 && rc2 == 0 ? 0:1;

}

#endif

此鉤子函數用來判斷源進程from和目標進程to之間有沒有互相寫權限。最后在結構體security_operations smack_ops新增成員變量如下：

structsecurity_operations smack_ops = {

?? .name =????????????????????? "smack",

#ifdefHAVE_SMACK

?? .binder_transaction = smack_binder_transaction,

#endif

4. 重新編譯模擬器內核

編譯Android內核方法已經在第二章有所闡述，這里不再敘述。

3.3.2 ?

每個進程分為用戶空間和內核空間兩部分，不同進程的用戶空間是無法共享的，進程內核空間通過Android Binder來實現IPC。Binder驅動代碼位于“/android4.0/kernel/goldfish/driver/staging/android/bind.c”文件中，其中binder_transaction函數使用binder_transaction_data結構體的數據來執行Binder尋址、復制Binder IPC數據、生成及檢索Binder節點等操作。打開終端shell，輸入指令“cd /host/android4.0/kernel/goldfish/drivers/staging/android/vim binder.c”，找到該函數的定義，如下

static voidbinder_transaction(struct binder_proc *proc, struct binder_thread *thread, struct binder_transaction_data *tr, int reply);

在源進程和目標進程確定后，加入代碼，如下：

?????? if(security_binder_transaction(proc->tsk,target_proc->tsk)) {

?????? ??? return_error = BR_FAILED_REPLY;

?????? ??? goto err_invalid_target_handle;

?????? }

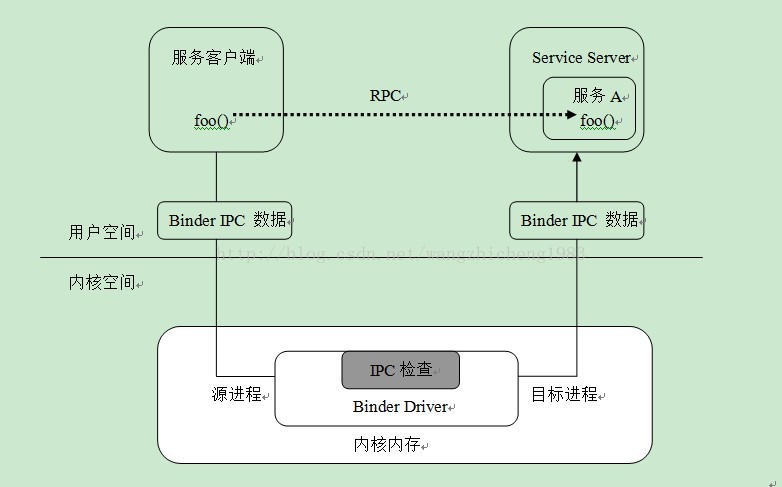

其中，target_proc->tsk指向目標進程的task_struct，proc->tsk指向源進程的task_struct，加入security_task_movememory用來判斷當前進程對源進程有沒有寫權限，security_binder_transaction用來判斷源進程對目標進程有沒有寫權限，這兩個函數均為LSM鉤子函數，由于內核已經裝載了smack模塊，因此它們是指向了smack內核的smack_task_movememory和smack_binder_transaction。加入上述代碼的目的是為了防止進程不經授權濫用IPC Binder進行通信，正如下圖所示：

?

如上圖所示，服務客戶端通過Binder調用Service Server的foo函數，服務客戶端將Binder IPC數據通過BinderDriver傳遞給Service Server，Binder Driver是源進程和目標進程通信的媒介，IPC檢查機制就是在Binder Driver中檢查源進程和目標進程之間有沒有互相“寫”的權限。在進程的安全標簽不是“_”的前提下，使用Smack可以實現對進程的控制。例如上層應用如果要想實現發短信的功能，與上層應用所對應的Linux進程是在BinderDriver中與radio進程進行互相通信，如果smack規則否定了上層應用對radio“寫”權限，那么上層應用不能實現發短信的功能。再如，上層應用要想實現訪問通訊錄的目的，上層應用也是在Binder Driver中與通訊錄進程進行通信，如果smack規則容許上層應用對通訊錄進程有“寫”的權限，那么上層應用才可以訪問通訊錄。惡意軟件可能繞過Android框架層的權限檢查機制，但它們繞不過內核的IPC檢查。
