一、變頻器的簡易PLC功能

簡易PLC功能是將提前設置好的多端速頻率，進行自動運行，類似于PLC程序中的CASE指令一樣，我們需要提前設置好幾段頻率，該頻率所維持的時間，以及加減速時間，按下啟動后，變頻器自動運行。

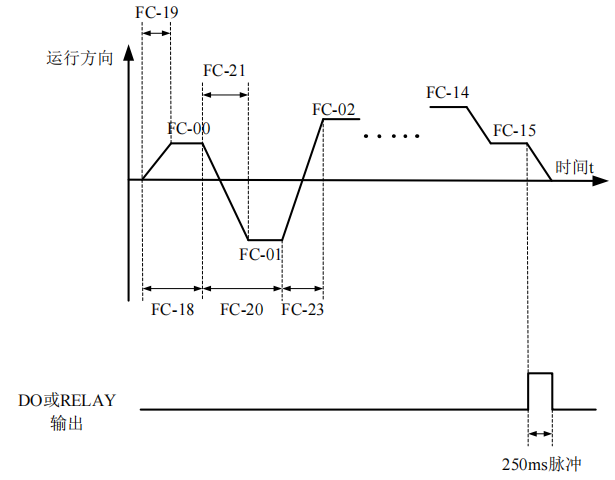

下圖為簡易PLC的示意圖，我們可以看到運行時間中是包含加速時間的：

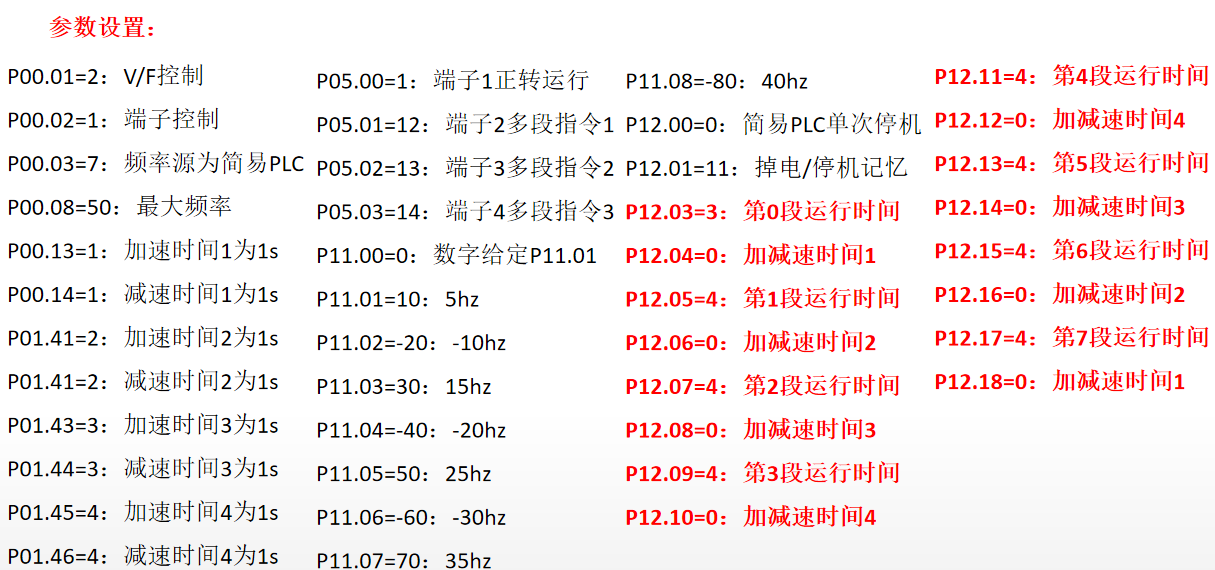

還需要設置的一些參數如下：

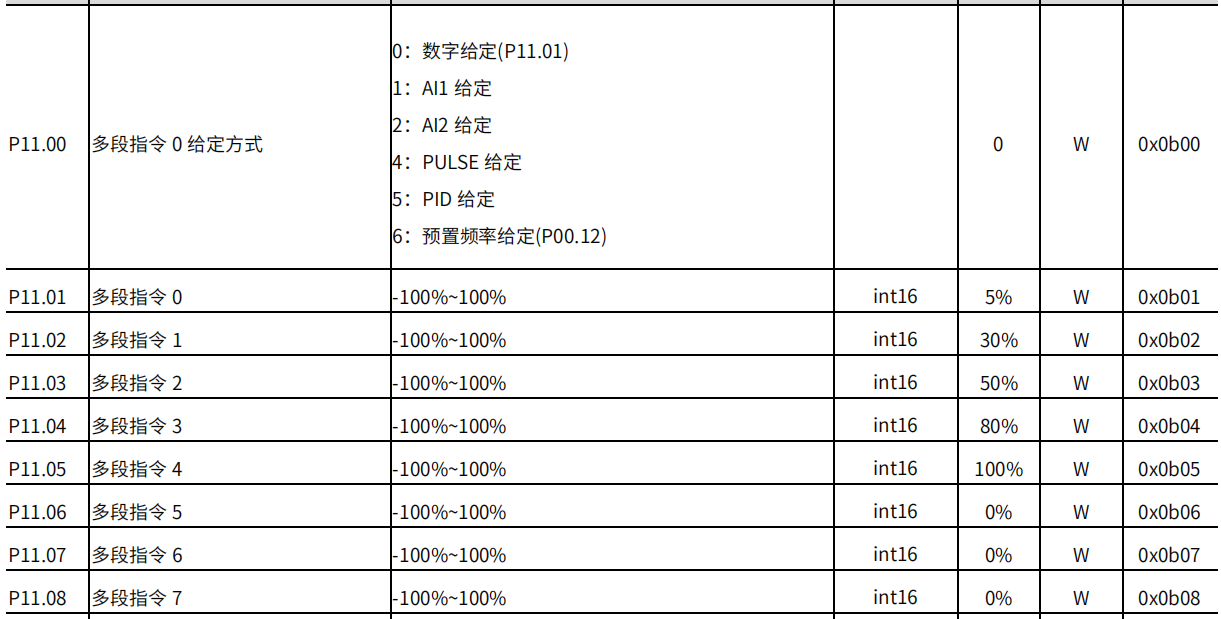

假設有8段速度，那我們需要提前設置好這8段指令所對應的頻率，是個百分數，是相對于最大頻率的百分比，負數表示反向運行。

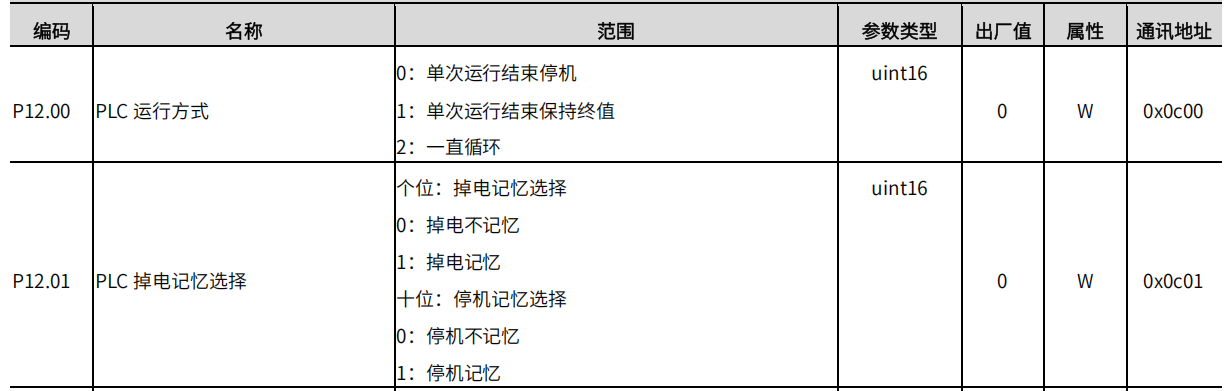

這里設置簡易PLC的運行方式：單次停機還是一直循環

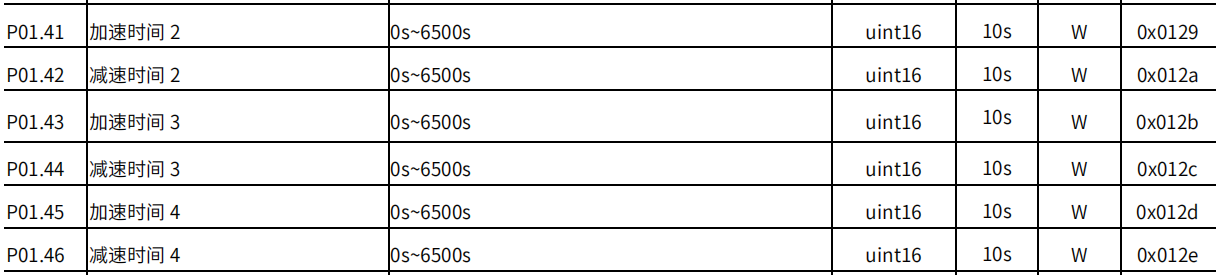

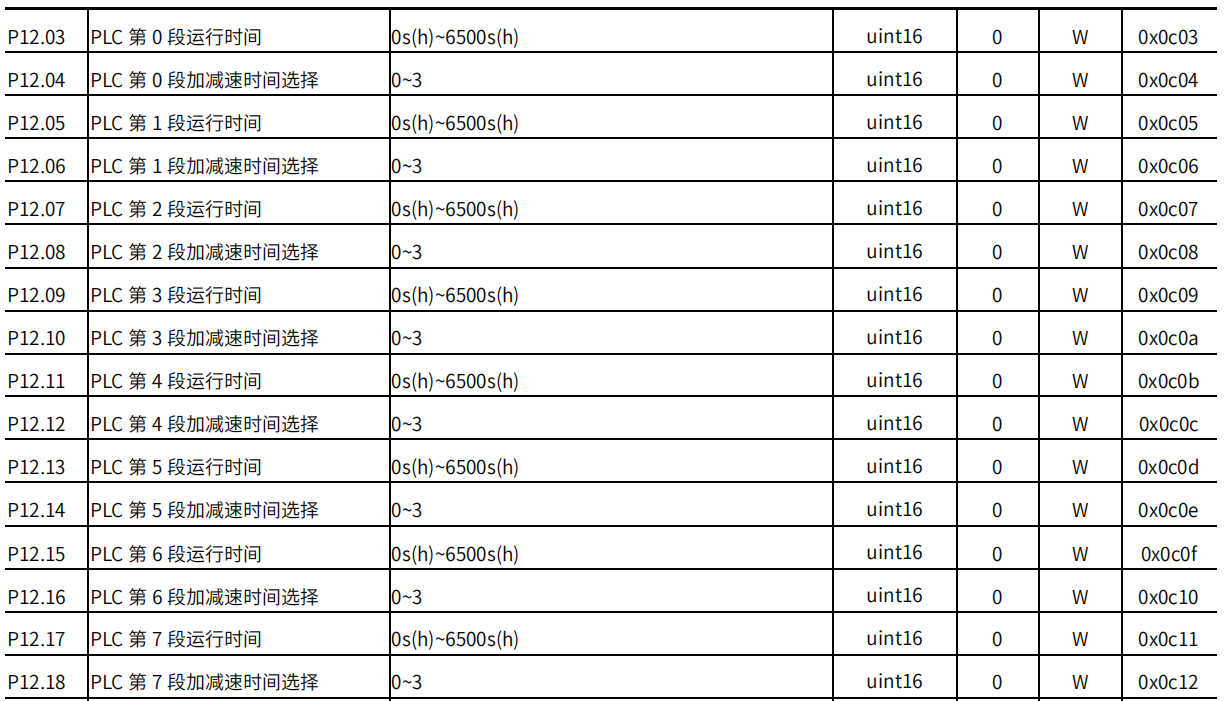

這里需要設置每段頻率所運行的時間，以及其對應的加減速時間（選擇的是要用哪一組加減速參數，禾川變頻器總共提供四組）

二、遇到的問題

按照參數全部進行了設置，自動運行頻率沒有問題，但時間不對。

舉個例子：假設加減速時間1設置的是3s，然后第一段頻率運行時間設置為5s，根據曲線來看，第一段頻率的維持時間應該是2s，以此類推。

但實際情況是，加減速時間并不是我們預期的時間，而是設定頻率不同，會影響加減速時間，這并不是我們想看到的。頻率越高，時間越長；頻率越低，時間越短。

那就需要在手冊當中看看，加減速時間到底是怎樣的理解的

三、查詢手冊并解決

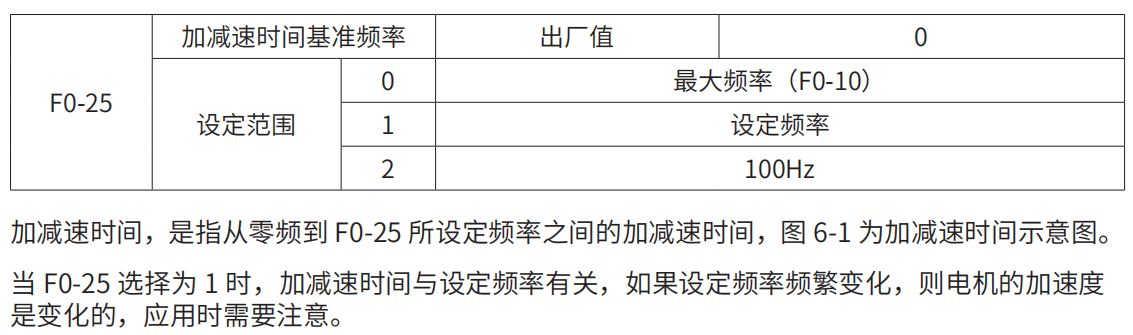

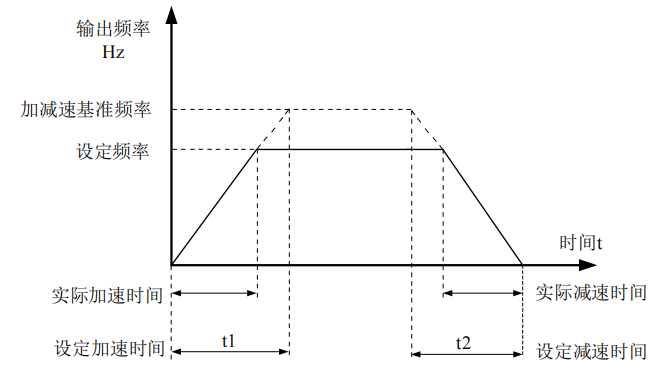

這里面出現了一個新的概念，加減速基準頻率：

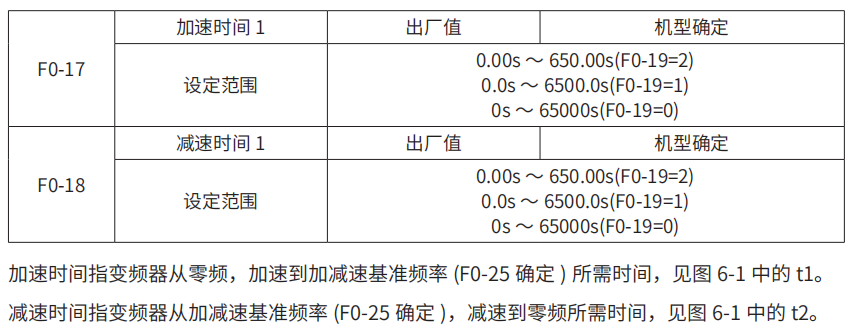

通過這個解釋，我們才知道，原理之前理解的加減速時間有問題：

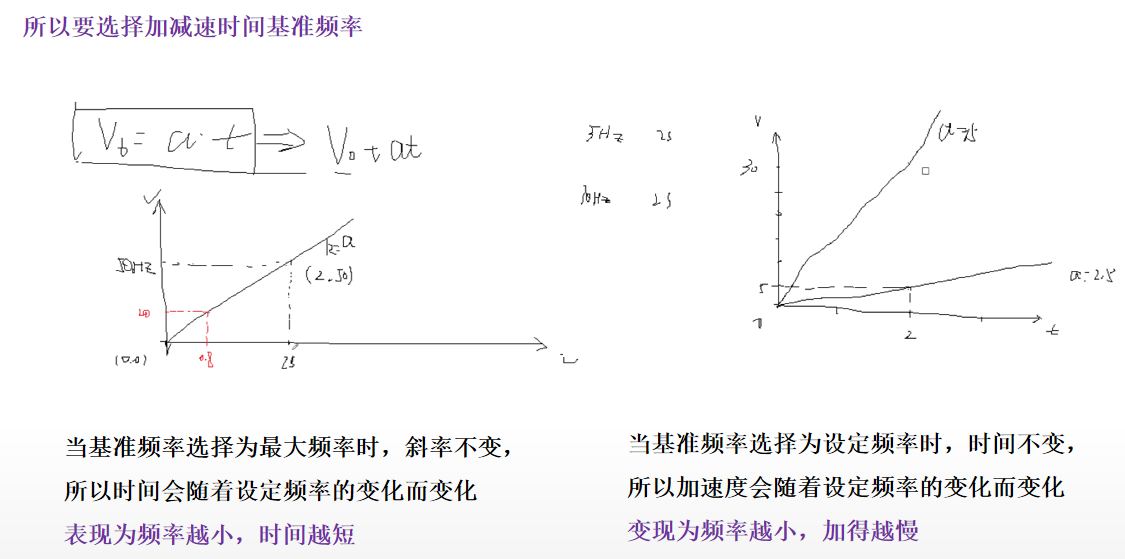

我們以為加速時間設置為2s，無論頻率從0-50Hz任意設置，時間都應該是2s。但實際上，只是加速度（斜率）不變，實際時間會根據設置的頻率不同而變化。

總結：到此為止，我們才知道問題出現的本質。需要把加減速時間基準頻率設置為設定頻率，這樣時間才會固定不變，只是電機的加減速度會變而已。
