概述

本實驗基于WIFI模組實現智慧農業案例，實現實時數據采集，實現命令下發和響應，實現端云互通。實驗目的包括：

• 掌握Wifi通信方式的配置。
• 掌握智慧農業案例的開發過程。
• 掌握Wifi+DTLS+PSK接入華為云物聯網平臺的方法。
• 了解LiteOS以及DTLS的裁剪，避免板卡Flash不足以存儲編譯結果。
• NB-IoT模組通過串口與主板MCU以AT指令交互，wifi模組也是。

@NOTE
轉載請標明出處，https://blog.csdn.net/quguanxin/category_12929470.html

@HISTORY
從本實驗開始，我將放棄使用LiteOS Stduio集成開發環境，轉而使用新構建的 GitBash+GCC+CortexDebug 集成開發環境。在原本的計劃里頭，本文是要探尋LwM2M/CoAP與AT指令、Wifi、NB-IoT之間的關聯，但實際上并沒有，因為我遇到了其他困難。我原本以為在智慧農業NB-IoT實驗基礎上，Wifi實驗過程會很順利，但事與愿違。在編譯階段，啟用DTLS模塊后，遇到了程序大小超過Flash總額的問題。在平臺接入階段，由于錯把設備ID當做設備標識碼使用，導致接入平臺失敗。為了分析和解決上述問題，延伸多寫了其他幾篇文章。

WIFI8266 通信模組

WIFI8266通信模塊是小熊派開發板用于通過Wi-Fi傳輸數據的通信擴展板，板載樂鑫 ESP8266 Wi-Fi通信模組。

WIFI模組也用AT指令？

從學習華為云物聯網開始，這可能是我給自己挖的最大的坑，我一直以為AT指令是NB-IoT通信下的一種特有的指令，可現在來看，WIFI通信模組也是要使用AT指令的。那么，我們不得不重新來審視什么是AT指令？

AT指令絕非僅限于NB-IoT，而是貫穿各類通信模組（WiFi、4G藍牙等）的通用控制協議，堪稱物聯網設備的 “神經系統語言”。
AT是"Attention"的縮寫，歷史遺留術語，它起源于很久以前，NB-IoT只是其后來的一個受益者而已。它在1981年由Hayes公司設計，用于調制解調器撥號控制（如ATDT撥號），通過文本化命令實現對通信模塊的操控，隔離底層硬件差異，使主控MCU無需理解復雜射頻協議。其本質是通過ASCII字符串控制通信模組的協議，實現設備與模組間的交互。

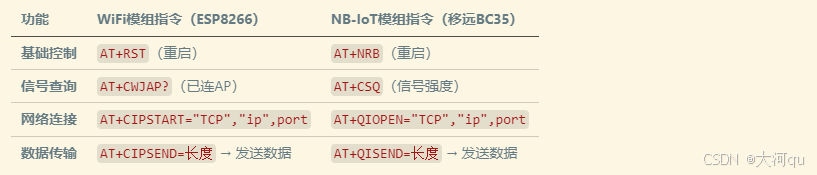

3GPP TS 27.007，定義基礎指令如 AT+CSQ（信號強度），不是只指針對NB的，而是覆蓋蜂窩網絡，也包含4G/5G 等。但是 Wi-Fi 不在3GPP規范范圍內，其AT指令由各芯片廠商（如樂鑫ESP8266）自行定義。雖無全球統一標準，但廠商也常會參考3GPP語法，采用類似格式，如，AT+CWJAP（連接Wi-Fi）、AT+CWSAP（創建熱點）等指令。只是格式差不多，指令名不一樣，

小熊派社區，擴展板資料中也有 <ESP-12F（ESP8266） AT指令使用示例.pdf> 等可以下載參考。在小熊派開發板這個場景下，AT指令是主板（MCU）與通信模組之間的控制語言，用于操控模組底層行為。

ESP8266 內置協議棧?

ESP8266 模塊是有獨立運行能力的哈，這點一定要提前意識到。
其內部集成Tensilica L106 32位微控制器，自帶Flash存儲，可直接運行固件。該固件包含完整的 LwIP 協議棧，支持 IPv4 的TCP、UDP、HTTP 等常見協議。ESP8266 擴展板僅通過 UART/TX/RX引腳 與主板通信，主板僅需實現串口數據傳輸，不參與任何協議處理。主板（如STM32）僅需通過UART串口發送AT指令控制ESP8266，例如，AT+CIPSTART=“TCP”,“192.168.1.100”,8080 建立TCP連接。
進一步的，這意味著什么呢？我們不需要在主板程序中啟用LWIP協議棧，這將會減少很多的一筆開銷。
需要注意的是，ESP8266模組并不內置LwM2M客戶端，
如前文所述，其內置LwIP TCP/IP協議棧，支持基礎網絡通信，但并無內置LwM2M/CoAP這種更上層的應用層協議。在理論上，Wifi模組可以通過OpenCPU/SDK可集成CoAP/LwM2M，但需開發者手動實現，且資源占用較高。

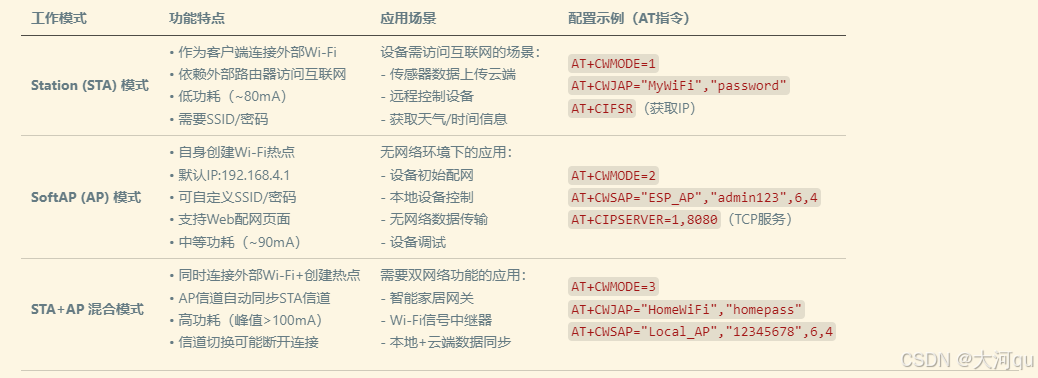

支持的無線網絡模式

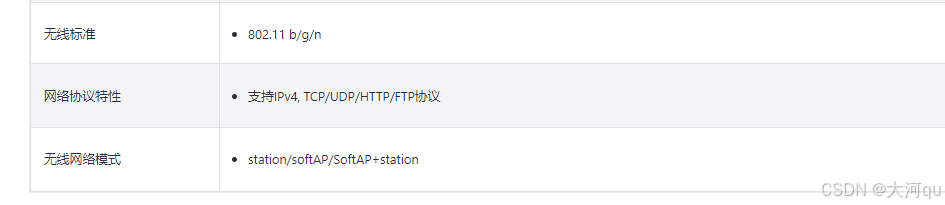

ESP8266 Wi-Fi擴展板（如小熊派開發板所用）支持三種主要無線網絡模式：
Station（STA）模式SoftAP（AP）模式STA+AP混合模式。這些模式決定了模塊如何與其他設備或網絡交互，適用于不同物聯網場景。

Station (STA) 模式 - 客戶端角色，
源自 IEEE 802.11（Wi-Fi）標準術語，指連接到無線網絡的終端設備，如手機、筆記本電腦。你的手機連接家里路由器時，手機(相關通信模組)就是 Station，哈哈，這里的Station其含義車站的乘客，不是車站，AP才是車站，互聯網算是動車高鐵吧。當擴展板處于此工作模式時，它就相當于你的手機一樣，去鏈接你家的路由器。該角色下的設備，會包含掃描可用網絡、發起認證連接（向AP接入點的認證請求）、獲取IP地址（DHCP客戶端）等技術行為。

Access Point (AP) 模式 - 服務端角色，
IEEE 802.11 標準定義的無線網絡接入點，即提供Wi-Fi信號的設備，如，路由器。也就是說擴展板可以像我們家路由器那樣，做為網絡的創建者和服務提供者，主動廣播SSID創建無線網絡、為STA設備分配IP、路由數據，組件本地局域網。該角色下的設備，會有，廣播信標幀、宣告網絡存在，認證連接請求（如WPA2-PSK握手），作為DHCP服務器分配IP地址，等技術行為。SoftAP 區別于硬件AP（專用路由器芯片），其通常是資源受限的，具有臨時性，通常用于特定場景（如配網），在早期家用無線攝像頭配置方案里確實見過。

MCU通過串口與模組交互

在<IoT/透過oc_lwm2m和at源碼，分析NB-IoT通信模組和主板MCU之間的通信過程和工作機制> 文中，我們已經從軟件源碼層級上，分析論證了NB-IoT模組與主板MCU之間是通過串口進行通信的。那么ESP8266同樣依賴UART傳輸AT指令和數據嗎？首先，答案是肯定的。但在本文我們先不急著從軟件實現層次上去分析這個事情。因為看看硬件原理圖，一切就不容狡辯。實錘。

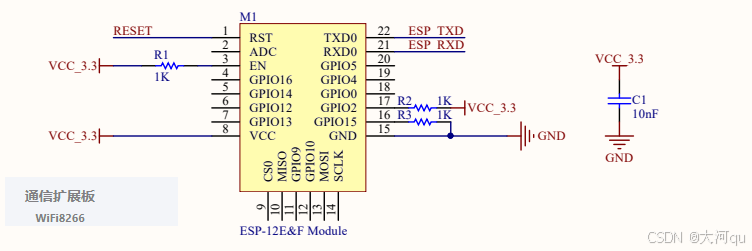

Wifi/ESP8266通信模組原理圖，

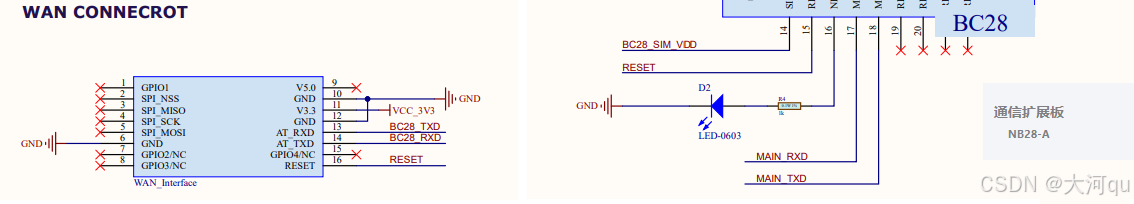

NB-IoT通信模組原理圖，

如上，無論是WiFi或NB-IoT通信模組，都具有串口Rx/Tx通信管腳導出，用于和主板進行串口通信，交互AT指令和數據。

Wifi模組做客戶端

在我們的實驗5-Wifi智慧農業，中 ESP8266，其工作在客戶端模式。

PC-AT接入路由器

其實一開始，我不知道ESP8266這東西還能用PC-AT指令接入接力的路由器，我是在看了一會源碼后才發現的。 <ESP-12F（ESP8266） AT指令使用示例.pdf> 等手冊可以從文中連接下載。接下來，我們根據手冊內容，進行些簡單實驗。與NB-IoT-AT指令的PC實踐一樣，撥碼開發要撥到PC側，但是這里的波特率是115200，不與PC-AT一樣了哈。

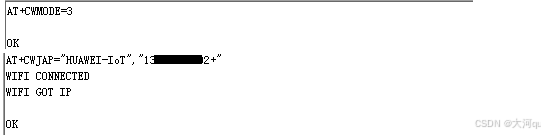

//設置模組為客戶端模式
AT+CWMODE=3
//固件中是純字符串解析，相當脆弱，一定要注意不要在任何地方不要亂加空格
AT+CWJAP="HUAWEI-IoT","1xxxxxxxxx2+"

建立TCP連接，

這里還鬧騰了烏龍。早期我使用Wifi代碼連接到平臺的實踐中，我連接的是家里凌霄路由器的客人WIFI，當時我是實驗成功的。現如今用PC-AT指令實驗，依據ESP8266的AT指令手冊，使用網絡助手在本地創建TCP服務端，使用AT指令控制ESP8266建立TCP連接，結果總是連接不上。我關閉了防火墻、禁用了所有其他網絡適配器，依然不行。但是當我切換到正常的WIFI網絡時，我就可以ping通了。當然，關閉防火墻或進行更細粒度的策略配置，肯定是必要，否則你肯定是ping不通的。至于為啥客網在PC-AT指令實現時，存在不通，可能這是凌霄Q6獨有策略吧，我沒再深究，沒有那個時間。

向本地TCP服務發數據

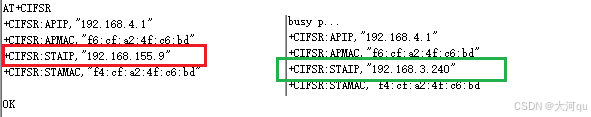

//查詢模組的IP地址
AT+CIFSR
//測試從模組到PC主機的可達性
AT+PING="192.168.155.10"
//連接到本地TCP服務
AT+CIPSTART="TCP","192.168.3.7",62100
//數據發送/發多了會被截斷哈
AT+CIPSEND=4

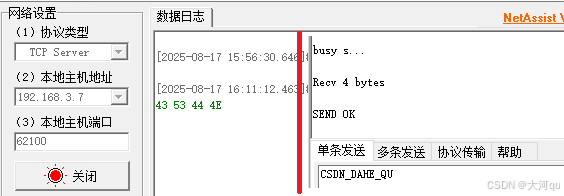

如下圖，我們發送 CSDN_DAHE_QU 多個字符，最終實際發送4個字符成功.

我們前文提到過，ESP8266也是用AT指令與MCU通信的，看到上述CIPSTART、CIPSEND等指令，去源碼里搜一下就豁然開朗了。

用代碼接入你家路由器

首先在.config配置中，修改CONFIG_ESP8266_SSID和CONFIG_ESP8266_PWD的值，為你家的Wifi名稱和密碼。這兩個宏定義會在 ESP8266 驅動程序中使用，并最終作為 esp8266_joinap 函數的輸入參數，具體過程如下，

//宏重命名
#define WIFI_SSID                 CONFIG_ESP8266_SSID  //在.config模式下定義
#define WIFI_PASSWD               CONFIG_ESP8266_PWD   //在.config模式下定義
//使用上述宏作實參的函數實現
static bool_t esp8266_joinap(char *ssid, char *passwd) {char cmd[64];(void) memset(cmd,0,64);(void) snprintf(cmd,64,"AT+CWJAP_CUR=\"%s\",\"%s\"\r\n",ssid, passwd);return esp8266_atcmd(cmd,"OK");
}

通過上述函數實現可以看出來，底層通過調用擴展板的AT指令，完成擴展板與AP的鏈接過程。這里AT指令，可參見相關手冊。在代碼調試前，可以先基于PC上的AT指令測試上述連接過程。

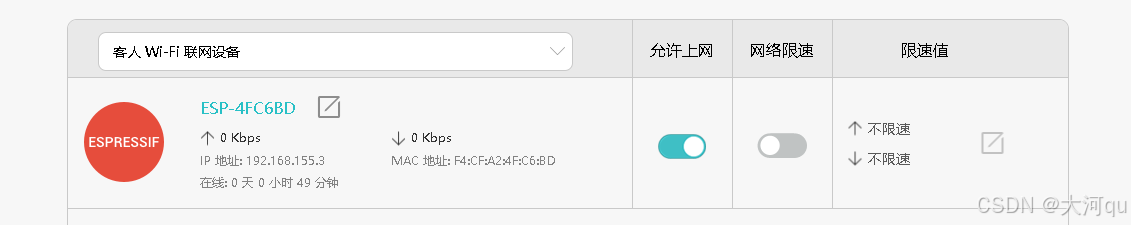

已接入AP（你家Wifi）

這個過程挺順利的。我在終端中配置的是Q6訪客網的連接信息，在Q6的Web管理頁面中，可以檢索到擴展板連接情況。

平臺側開發

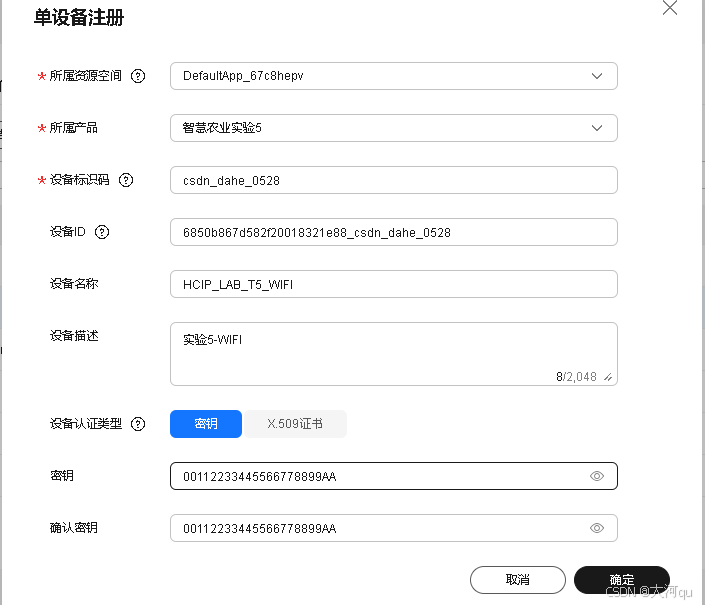

與實驗-5/基于NB-IoT，使用相同產品模型和設備定義也是可以的。我們這里只重點再強調下設備注冊中的設備秘鑰配置問題。為了更好的說明一些問題，我們重新注冊一個新設備，包括密碼設置什么的，截圖上都不打碼，以更好的理解。

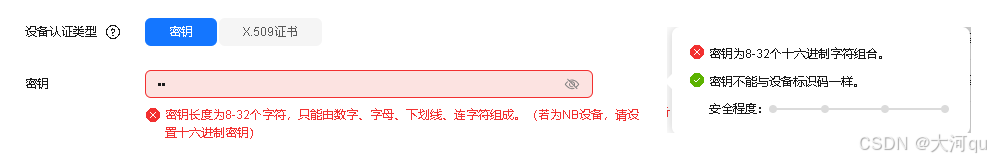

密碼設置時，我坑了自己好幾次了，哈哈，還每次都覺得自己理解無誤。

上述紅色告警信息有些不靠譜，自己與左側提示信息就矛盾著。
首先，華為云IoT平臺在創建注冊設備時，似乎無法區分是否為NB設備。其次，你輸入非16進制（0~F）字符，如H、J、Q等字符時，是無法通過輸入檢查的。上圖右側的告警，也很繞人。所謂1個十六進制字符，并不是字符串單字符的概念，如上0x00、0x99、0xAA 都只算是一個字符，即單字節8bit的16進制數據。是字節數據，不是字符數據，以A5為例，它可以使用0xA5這個單字節存儲或傳輸，當然也可以使用0x41（‘A’）和0x35（‘5’）兩個字節來存儲或傳輸。

另外，已經驗證過的一個問題是，
使用Wifi模組進行通信時，我們可以任意但唯一的指定設備標識碼，不必一定是MAC。NB-IoT設備不行哦，只能是IMEI。

工程配置和編譯

工程配置，并不復雜，基本可按照HCIP-IOT實驗手冊進行。編譯過程中倒是遇到了不少的麻煩。

工程配置

修改.config中的串口波特率。將NB-IoT連接模式修改為WIFI模式，詳情可參見具體源碼，點擊此鏈接下載即可。

CONFIG_UARTAT_BAUDRATE=115200
CONFIG_TCPIP_AL_ENABLE=y
CONFIG_ESP8266_ENABLE=y
CONFIG_ESP8266_SSID="HUAWEI-IoT"
CONFIG_ESP8266_PWD="135836xxx02+"
CONFIG_DTLS_AL_ENABLE=y    //記得打開
CONFIG_MBEDTLS_ENABLE=y    //記得打開
CONFIG_MBEDTLS_PSK=y       //記得打開
CONFIG_OCLWM2M_ENABLE=y
CONFIG_OCLWM2MTINY_ENABLE=y

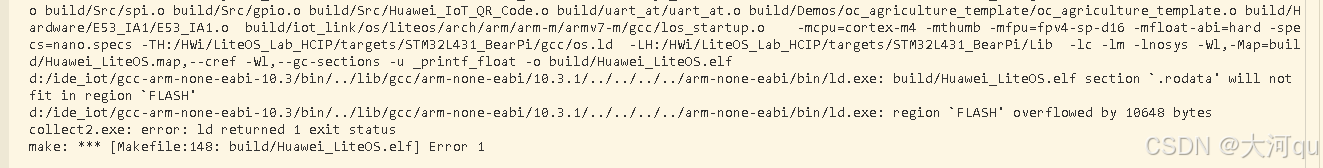

編譯不過

開啟上述DTLS三聯配置后，編譯報錯，說是Flash溢出了，即Flash存不下編譯生成的elf可執行文件了，

小熊派開發板使用的STM32L431RCT6，其片內Flash只有256K，確實不大。通過芯片手冊，或小熊派官網可以查詢到，

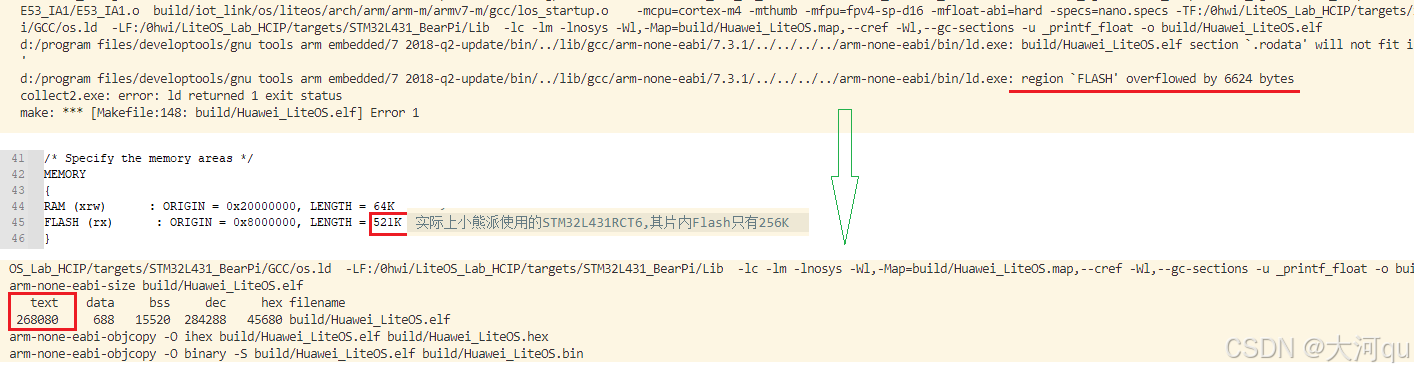

為了驗證編譯器報錯是否靠譜，我們先造個假，欺騙下編譯器。我們修改在 LiteOS_Lab_HCIP\targets\STM32L431_BearPi\GCC 目錄下的 os.ld 配置文件，臨時設置Flash為512K，重新編譯。

被欺騙的編譯器是可以通過編譯的。左側是啟用DTLS前的編譯結果，

啟用DTLS后，作為編譯結果的程序大出來68000字節，約合65KB字節，為什么DTLS這么耗費存儲呢？是源碼中開啟的模塊宏，如一些調試和日志模塊。包括底層LiteOS的一些暫時不用的模塊，都開啟了。需要裁減，但是這很費心神，愁得慌啊真是。我當時先的辦法，
0、裁簡DTLS模塊。（LiteOS我還不是特別熟，可能裁減不好，DTLS我試了試，各個細枝末節有關聯，也沒有參考）
1、不使用DTLS，退回到不安全模式。 (后記/應該確實不支持了)
2、是使用外擴展的Flash，來存放程序。（這不簡單啊）
3、放棄使用小熊派開發板，轉而使用Flash更大的芯片或板子。（太貴了）

哎，每個都不簡單啊。好在天無絕人之路，LiteOS中的Wifi示例程序，盡然裁減的不錯，可以滿足編譯呢。使用小熊派提供的示例程序，
…\bearpi-iot_std_liteos-master\targets\STM32L431_BearPi\Demos\oc_wifi_lwm2m_agriculture，結合自己的代碼，結果如下，

WIFI連接參數

基于LiteOS lwM2M_al 的核心封裝實現，在應用層看來，NB-IoT通信或基于Wifi通信是一致的，連設備接入流程的代碼都是一致的，只是在接入參數配置上有所區別，這是真替用戶考慮啊。應用層代碼實現請參考 #<IoT/HCIP實驗-5/基于NB-IoT的智慧農業實驗（平臺側開發+端側編碼+基礎調試分析）>#，本文只簡單說說WIFI通信下的設備接入配置。

#define cn_app_pskid     "csdn_dahe_0528"
//#define cn_app_psk     "00112233445566778899" //這是錯誤的哈
const unsigned char  cn_app_psk[]={0x00,0x11,0x22,0x33,0x44,0x55,0x66,0x77,0x88,0x99,0xAA};
#define cn_app_psklen     10 //建議使用sizeof(cn_app_psk)static int app_report_task_entry() {...oc_param.app_server.address = CONFIG_APP_SERVERIP;oc_param.app_server.port = CONFIG_APP_SERVERPORT;oc_param.app_server.ep_id = CONFIG_APP_ENDPOIINT_ID;oc_param.boot_mode = en_oc_boot_strap_mode_factory;oc_param.rcv_func = app_msg_deal;#if 1 //CoAPS/DTLS加密oc_param.app_server.ep_id = cn_app_pskid;oc_param.app_server.psk = (char *)cn_app_psk;oc_param.app_server.psk_len = sizeof(cn_app_psk);oc_param.app_server.psk_id = cn_app_pskid;#endifret = oc_lwm2m_config( &oc_param);...
}

特別注意，特別注意，WIFI下的oc_param.app_server.psk，即cn_app_psk定義，與NB-IoT不同，不是使用字符串哈。

接入AP成功，IoTDA失敗

異常分析，小熊派開發板使用Wifi通信擴展板，接入AP成功，但是連接平臺失敗，

[DEBUG][189183][registration_step:1382] [189][registration_step:1382] targetP Status: STATE_REG_PENDING
[DEBUG][189192][transaction_step:505] [189][transaction_step:505] Entering
[DEBUG][189199][lwm2m_step:767] [189][lwm2m_step:767] Final timeoutP: ld
[DEBUG][189206][lwm2m_step:769] [189][lwm2m_step:769] Final state: STATE_REGISTERING

小熊派開發板WiFi接入AP成功后連接華為云平臺失敗（狀態卡在STATE_REG_PENDING和STATE_REGISTERING）。平臺地址或端口配置已經在NB-IoT實驗中進行過實驗（后來發現這是病灶）。因此分析最可能導致上述問題的原因是，DTLS握手失敗。

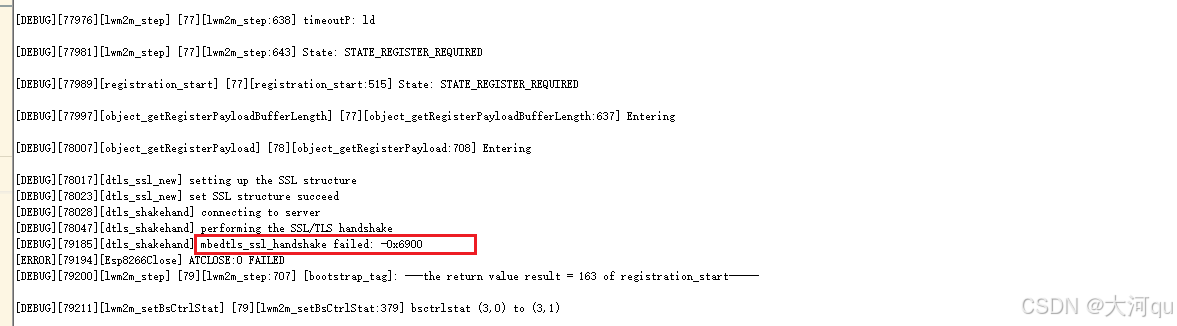

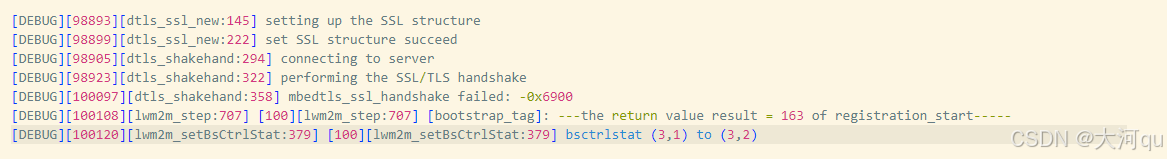

無可用加密套件

握手失敗錯誤-0x6900通常因未啟用CCM_C或PSK導致。


我在嘗試自己裁減HCIP-IoT-Lab代碼中的DTLS算法庫時，曾經遇到以上問題，關鍵原因是無可用加密套件，或者是PSK與平臺設置不一致，在后續的其他文章中，我們還會單獨針對DTLS采集重新討論。

成功接入平臺

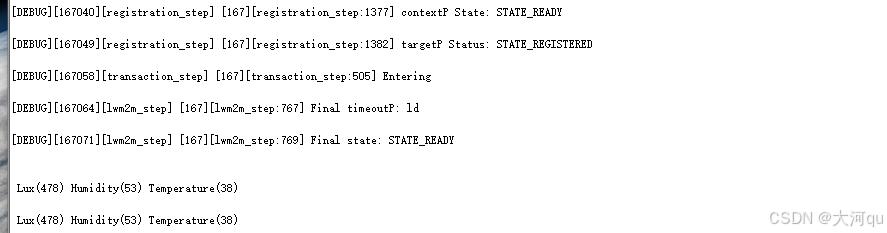

設備側接入日志，

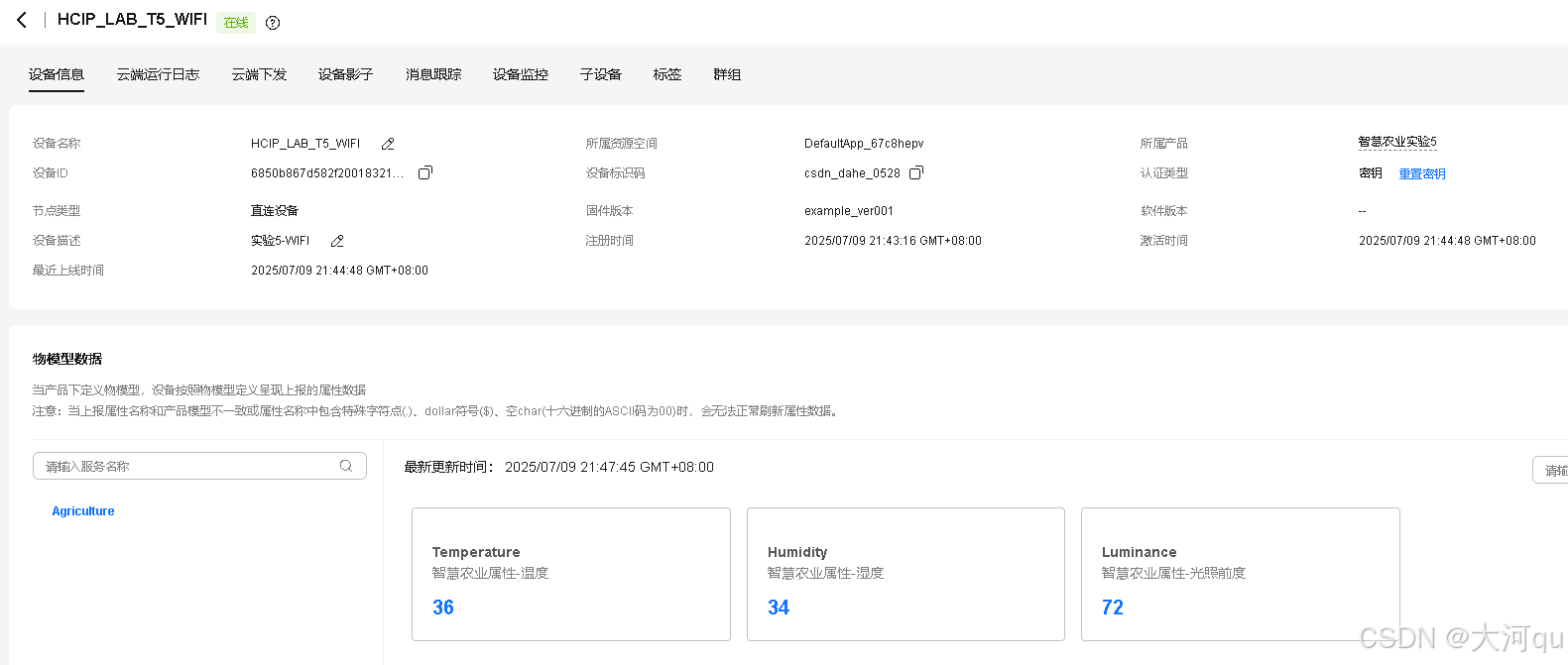

平臺側設備詳情，
