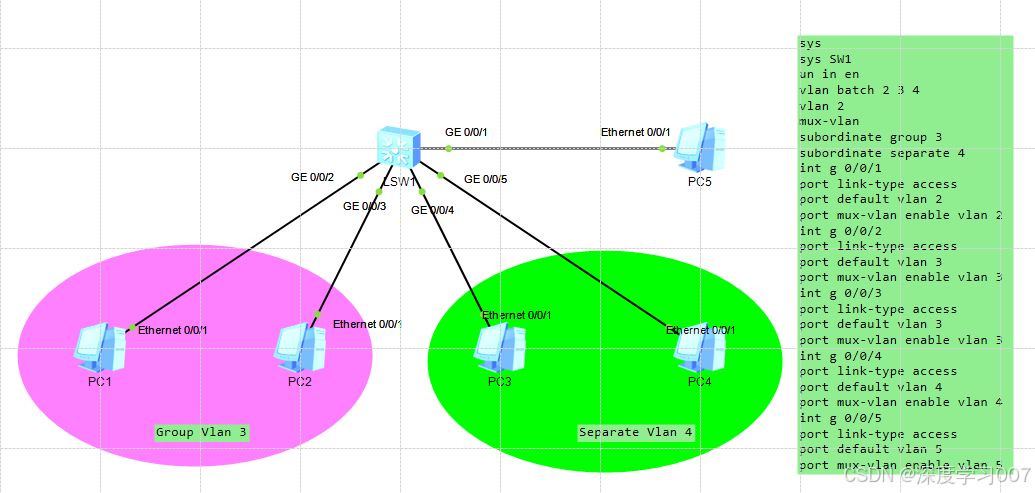

實驗拓撲

實驗要求：

在企業網絡中，企業員工和企業客戶可以訪問企業的服務器，對于企業來說，希望員工之間可以互相交流，但是企業用戶之間相互隔離，不能夠訪問。為了實現所有用戶都可以訪問企業服務器，可通過配置VLAN之間通信實現，但是企業規模很大，擁有大量的用戶，那么就要為不能相互訪問的用戶都分配VLAN，這耗費大	量的VLAN，還增加維護量。通過MUX VLAN提供的二層流量隔離機制可以實現企業員工之間內部交流，同時企業客戶互相隔離。

實驗配置

<Huawei>sys
Enter system view, return user view with Ctrl+Z.
[Huawei]sys SW1
[SW1]un in en
Info: Information center is disabled.
[SW1]vlan batch 2 3 4
Info: This operation may take a few seconds. Please wait for a moment...done.
[SW1]vlan 2
[SW1-vlan2]mux-vlan
[SW1-vlan2]subordinate group 3
[SW1-vlan2]subordinate separate 4
[SW1-vlan2]int g 0/0/1
[SW1-GigabitEthernet0/0/1]port link-type access
[SW1-GigabitEthernet0/0/1]port default vlan 2
[SW1-GigabitEthernet0/0/1]port mux-vlan enable
[SW1-GigabitEthernet0/0/1]int g 0/0/2
[SW1-GigabitEthernet0/0/2]port link-type access
[SW1-GigabitEthernet0/0/2]port default vlan 3
[SW1-GigabitEthernet0/0/2]port mux-vlan enable
[SW1-GigabitEthernet0/0/2]int g 0/0/3
[SW1-GigabitEthernet0/0/3]port link-type access
[SW1-GigabitEthernet0/0/3]port default vlan 3
[SW1-GigabitEthernet0/0/3]port mux-vlan enable
[SW1-GigabitEthernet0/0/3]int g 0/0/4
[SW1-GigabitEthernet0/0/4]port link-type access
[SW1-GigabitEthernet0/0/4]port default vlan 4
[SW1-GigabitEthernet0/0/4]port mux-vlan enable
[SW1-GigabitEthernet0/0/4]int g 0/0/5
[SW1-GigabitEthernet0/0/5]port link-type access
[SW1-GigabitEthernet0/0/5]port default vlan 4
[SW1-GigabitEthernet0/0/5]port mux-vlan enable

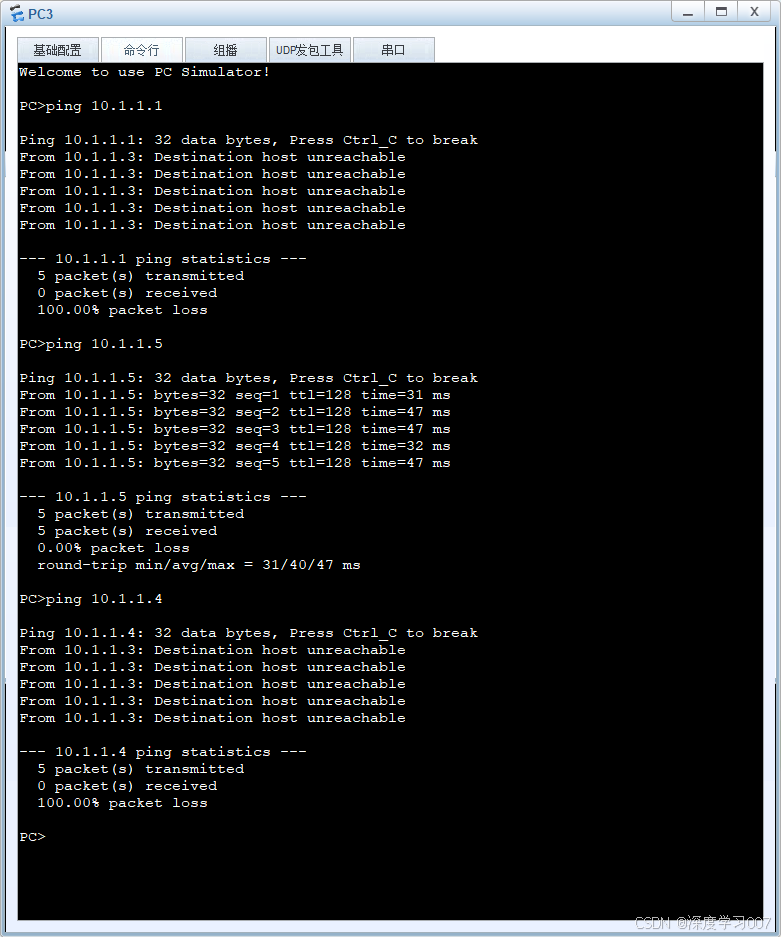

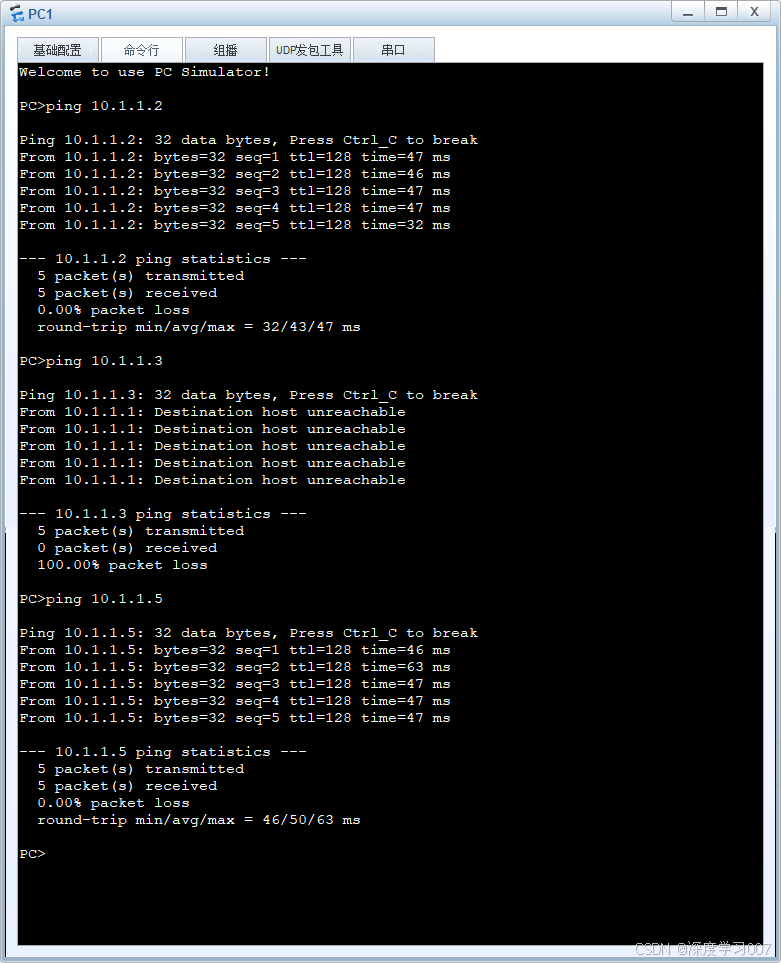

實驗效果驗證

通信雙方	主端口（VLAN 2）	團體從端口（VLAN 3）	隔離從端口（VLAN 4）	其他團體從 VLAN（若有）
主端口（VLAN 2）	√（主端口間互通）	√（訪問公共資源）	√（訪問公共資源）	√
團體從端口（VLAN 3）	√	√（組內互通，如技術部內互訪）	×（與隔離終端隔離）	×（與其他團體隔離）
隔離從端口（VLAN 4）	√	×	×（隔離終端間完全隔離）	×
