《C2000 MCU硬件設計指南》
提示:《C2000 MCU硬件設計指南》用于指導C2000 MCU應用中的原理圖設計與注意事項
文章目錄
- 《C2000 MCU硬件設計指南》
- 前言
-
- 1.器件選型與封裝決策
- 2.電源設計與去耦策略
- 3.時鐘與復位電路設計
- 4.PCB布局與接地策略
- 5.EMI/EMC與ESD防護
-
- [F2800x C2000? 實時 MCU 系列硬件設計指南](https://www.ti.com.cn/cn/lit/an/zhcabz5a/zhcabz5a.pdf)
- 總結
前言
文檔涵蓋了原理圖設計、PCB布局設計、電源管理、時鐘設計、復位電路、調試接口等多個方面,參考如下。
1.器件選型與封裝決策
F2800x系列包括F280013x、F28002x、F28003x和F28004x等子系列,性能從入門級到中高性能不等。
選擇器件時需考慮外設支持(如ADC、PWM、通信接口)、封裝類型、閃存和RAM大小。
TI提供PinMux工具(集成在SysConfig中)幫助配置引腳功能,避免沖突。
可配置邏輯塊(CLB)可用于實現自定義數字邏輯,減少對外部FPGA/CPLD的需求。

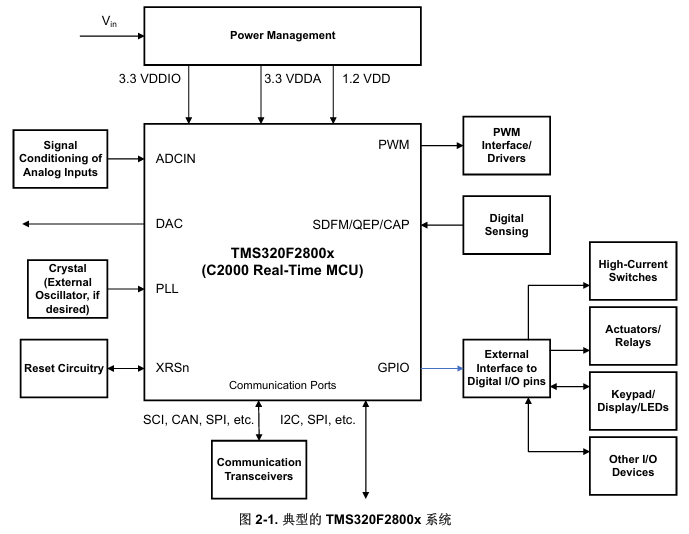

可以按最小系統去檢查并設計,參考如下:
2.電源設計與去耦策略
需為不同電源域(VDD:1.2V內核,VDDA:3.3V模擬,VDDIO:3.3V數字)提供獨立且穩定的電源。
每個電源引腳附近需放置去耦電容(典型值為0.1μF~10μF),并盡可能靠近引腳布局。
