PCB電路設計學習3

五、電路原理圖設計

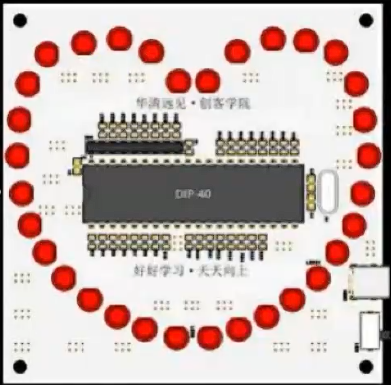

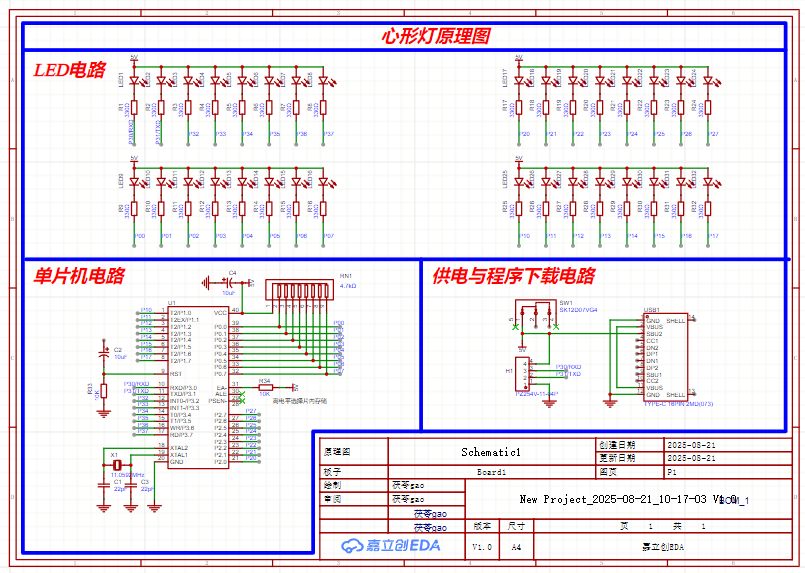

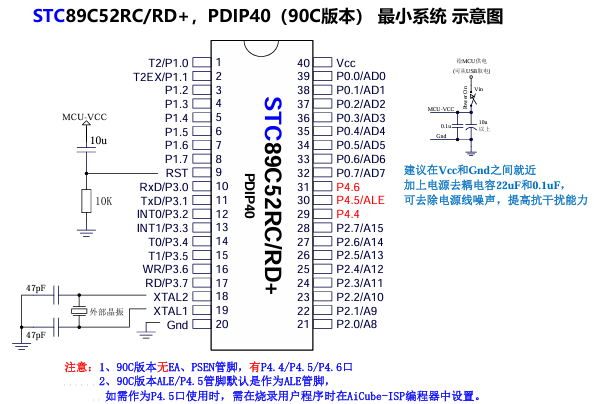

• 參照圖最小系統電路（PDF150頁）

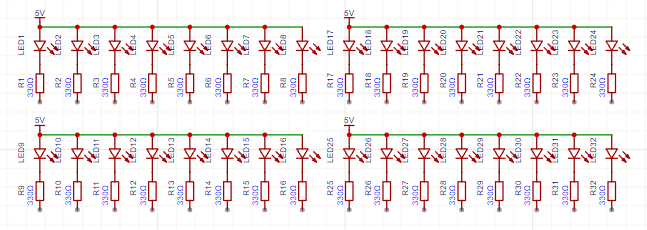

5.1 32個發光二極管電路

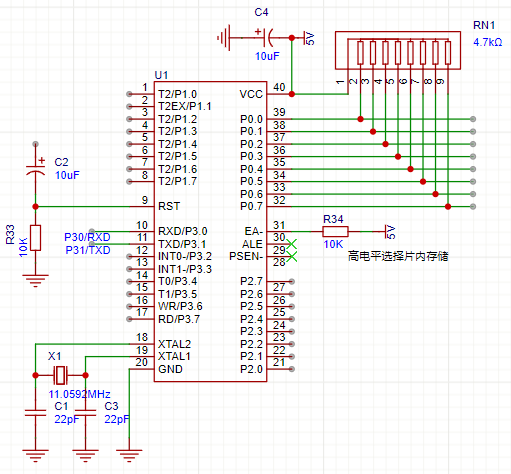

5.2 單片機外圍電路

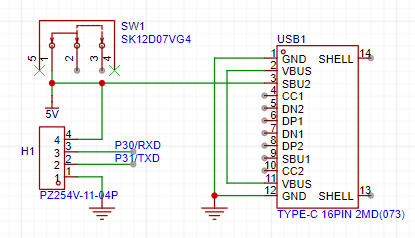

5.3 供電與程序下載電路

5.4 連接各部分網絡，繪制邊框和說明

六、元件PCB封裝設計與添加

• PCB封裝：集元件的3D形式，大小、外形、焊接到PCB電路板的形式與一體的圖形。
• 點擊三個點可以看到系統內自帶的封裝


1. 添加原理圖元件封裝（符號）時，立創EDA會自動根據我們選擇的元件類型，添加PCB封裝。

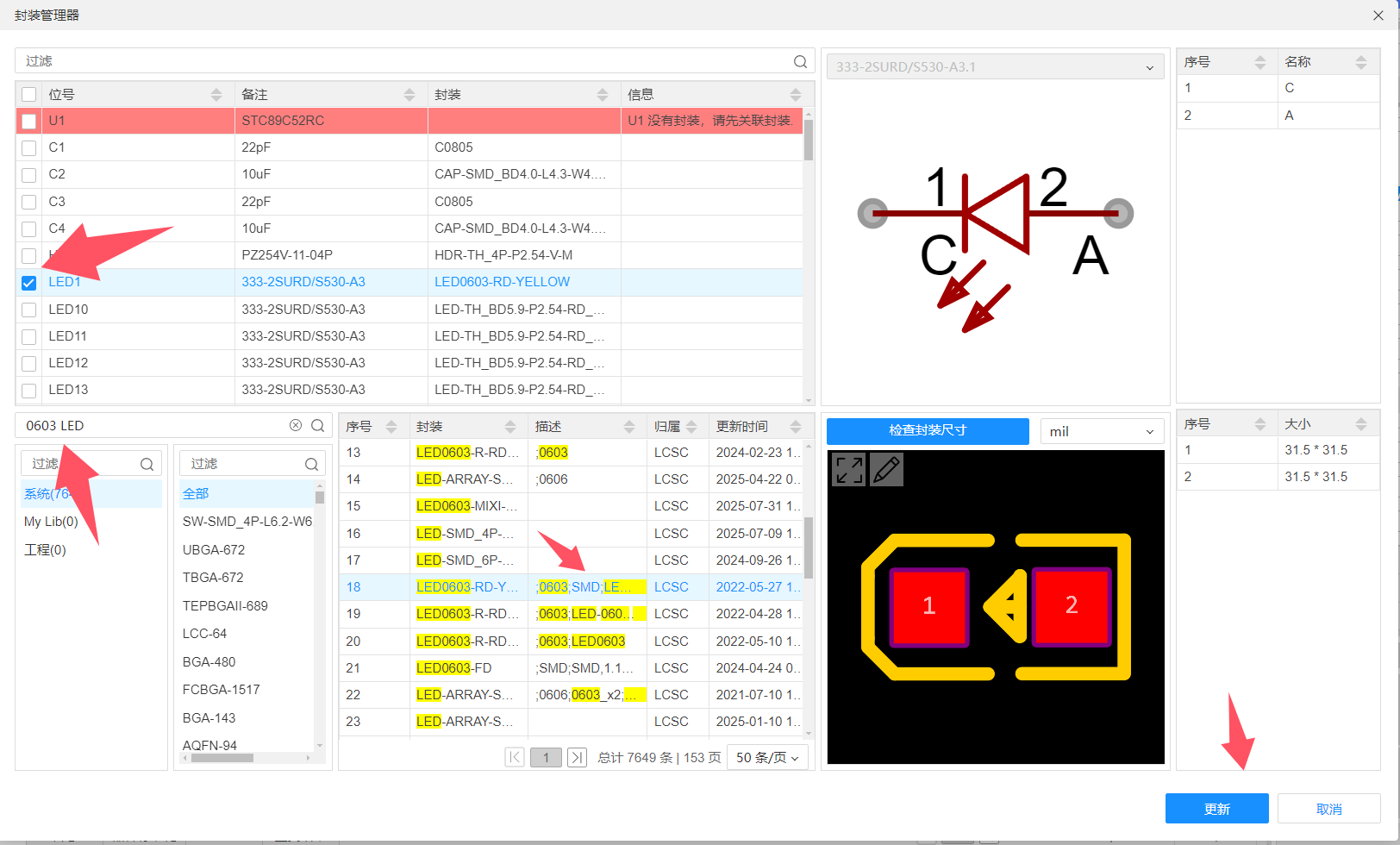

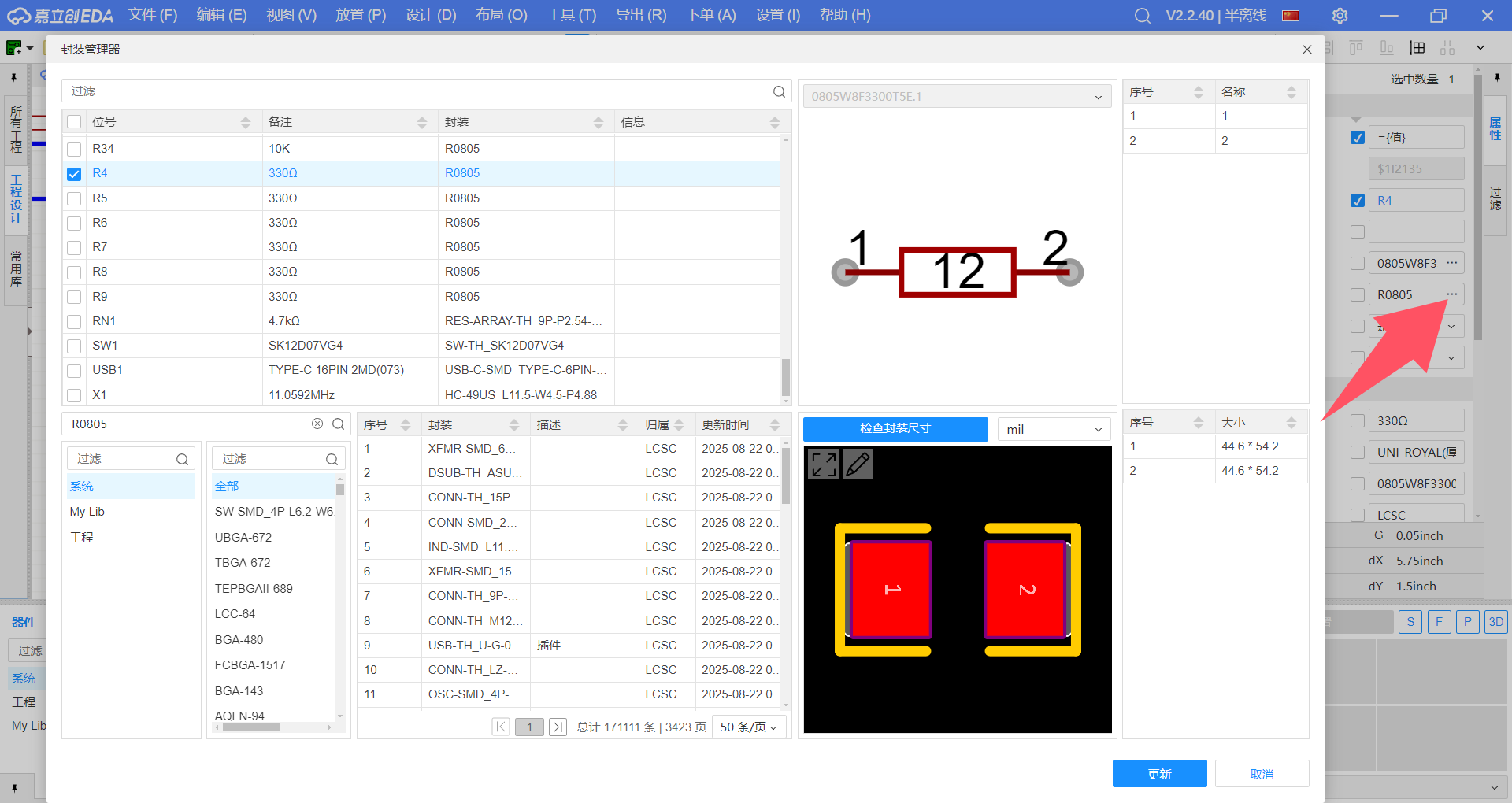

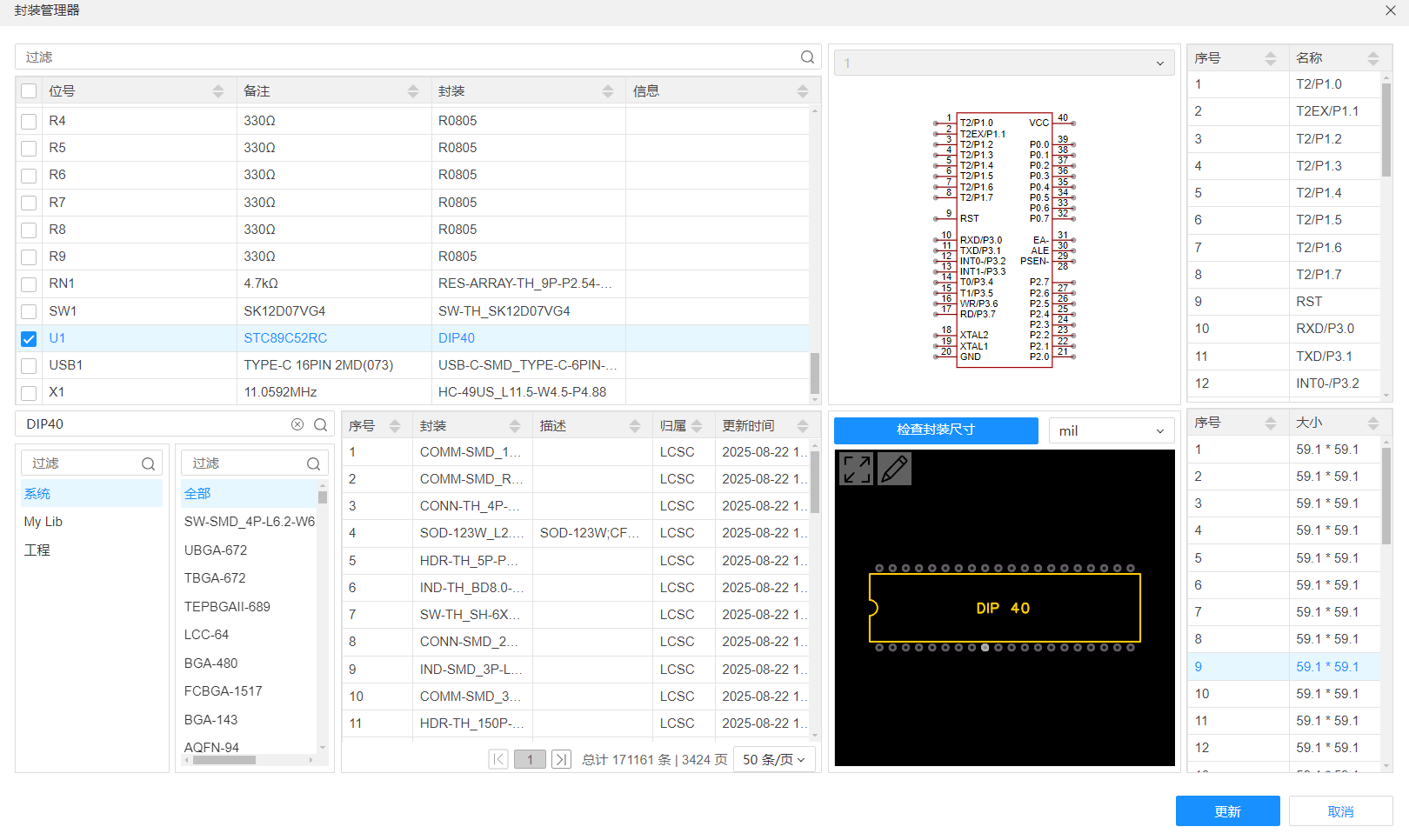

   • 選擇要更改的元件，在下面搜索封裝，選定封裝，更新就可以修改元件的PCB封裝


2. 對于一些非標的或者立創EDA系統庫中沒有的PCB封裝需要我們自行設計并手動添加。

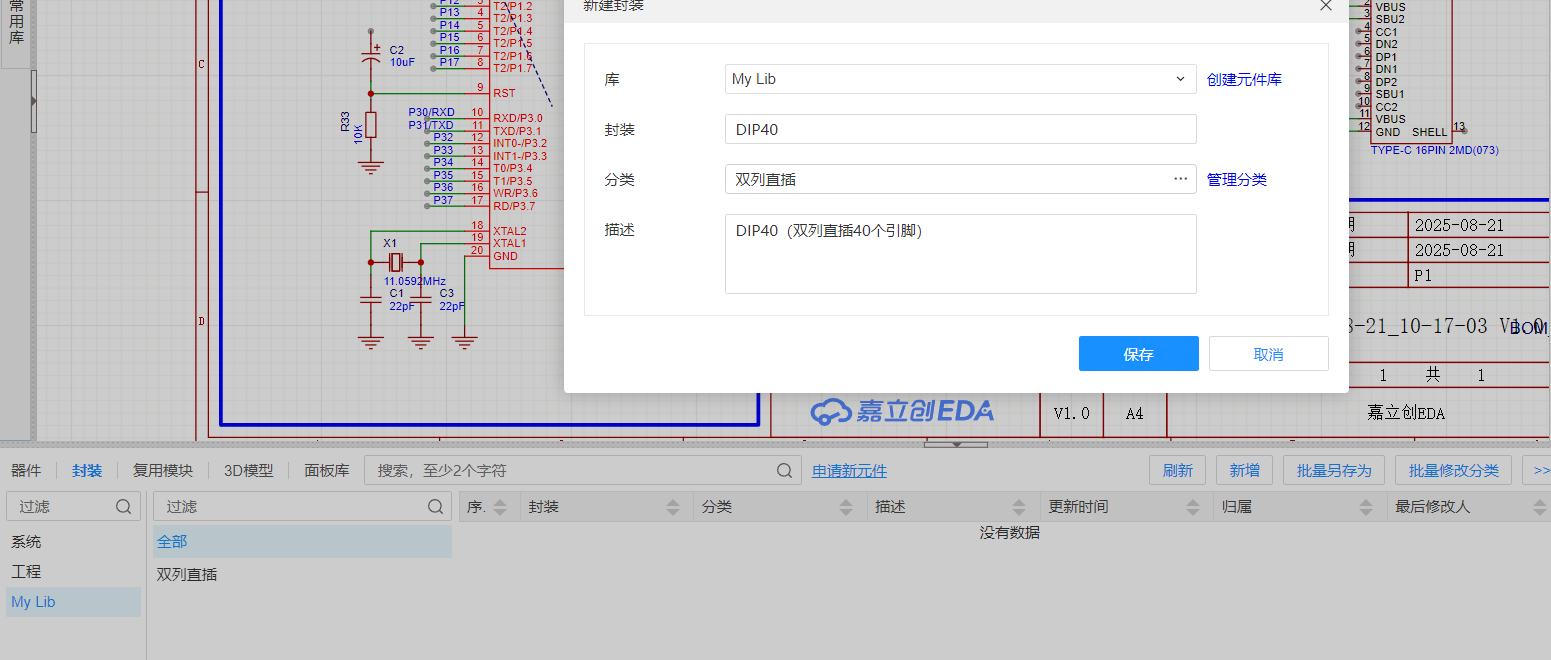

   • 手工為單片機創建一個封裝，自己添加分類，創建好了點完成自動跳轉到PCB封裝設計頁面


6.1 名詞解釋

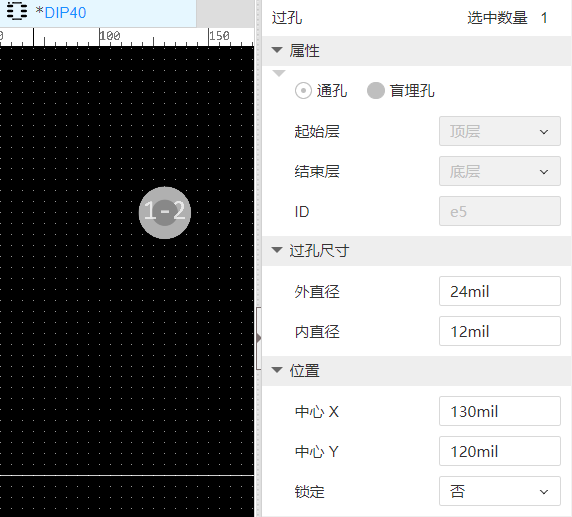

• 過孔： 用來連接各層的導電孔

• 焊盤：用來焊接或固定直插元件

• 熟悉頂部各個功能按鍵

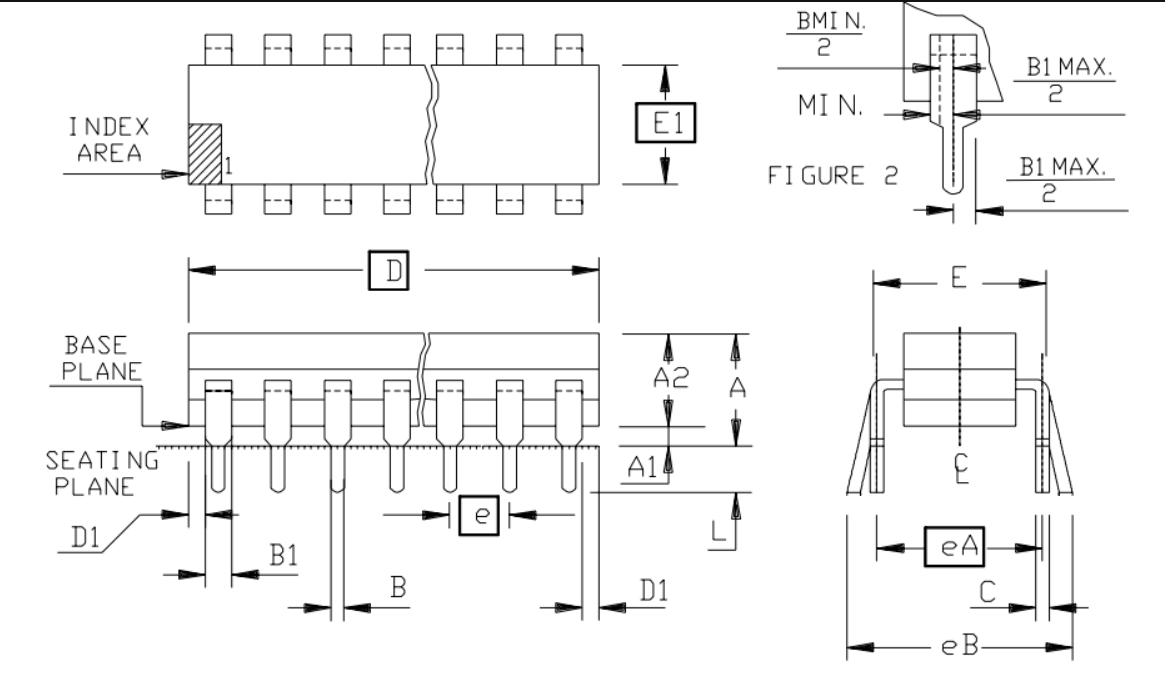

• 在網上找到DIP40的標準封裝，見底部參考網址



6.2 繪制PCB

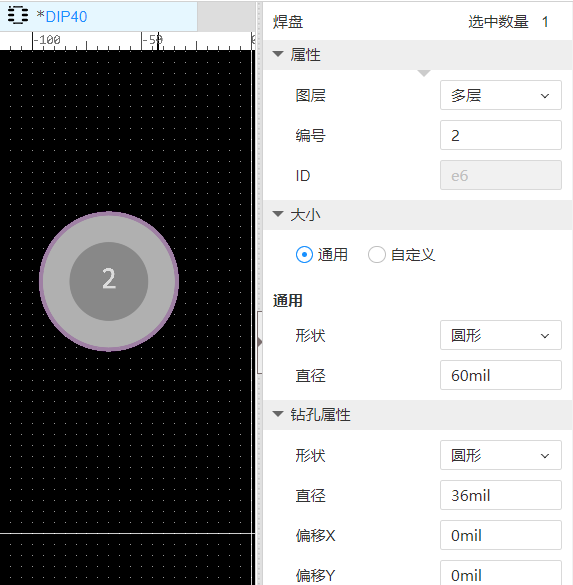

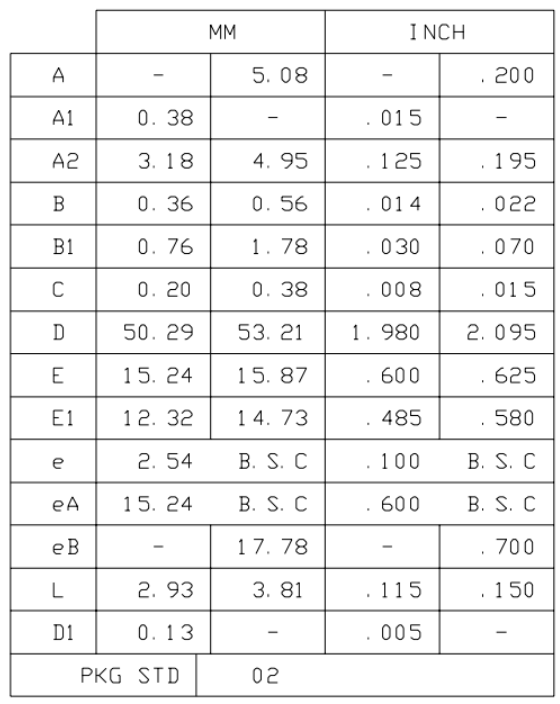

• 按照圖片選擇焊盤大小，直徑和B1近似，圓形內孔大小略大于B，小于B1尺寸，引腳之間的間距為e

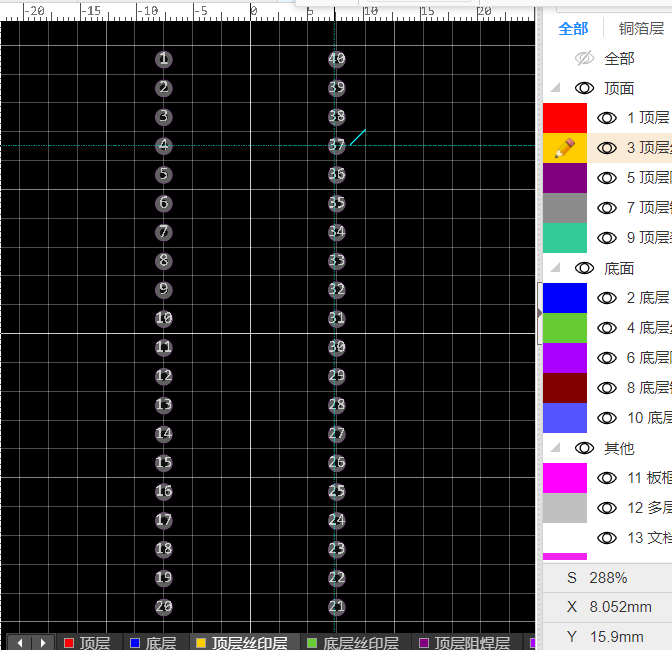

• 放置完第一個焊盤之后點擊添加第二個焊盤，先放在和1重合的位置上，再往下拉就會出現間距，可以手動輸入間距2.54mm
• 板子的寬度為E 15.24 = 2.54*6
• 塑封器長度D，寬度E1
• 將坐標設置為焊盤中央，選擇頂層絲印層，進行下一步繪制

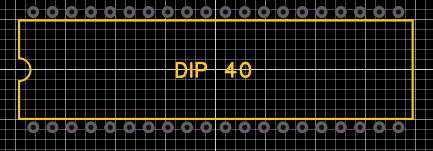

• 添加輔助線，使用直線和同心圓環繪制塑封器

• 回到原理圖頁面添加MCU的封裝，完成DIP40單片機PCB封裝的設計


附學習參考網址

1. 手把手教你PCB電路設計！立創EDA畫板子真不難！附課件資料！
2. STC89C52RC參考手冊
3. DIP40標準封裝

歡迎大家有問題評論交流 (* ^ ω ^)
