在工業自動化領域，HART 協議設備的廣泛應用與以太網網絡的高效管理常面臨 “協議孤島” 難題 —— 老舊 HART 傳感器、變送器難以接入 EtherNet/IP 或 Modbus TCP 系統，數據雙向交互卡頓、調試復雜、兼容性差等問題，嚴重制約生產效率提升。上海泗博自動化推出的HEI-612 網關，以硬核技術特性打破這一困境，實現 HART 與工業以太網的無縫轉換，為流程工業、離散制造等場景提供穩定、靈活、低成本的通信解決方案。

一、雙協議靈活切換，適配多元工業網絡架構

HEI-612 網關核心優勢在于 “一網關雙兼容”，以太網側可自由切換EtherNet/IP 從站或Modbus TCP 從站模式，無需額外硬件改造，即可對接羅克韋爾、施耐德等主流 PLC 系統，以及各類 Modbus TCP 主站設備（如 SCADA、組態軟件）。

IP 配置智能可靠：支持靜態 IP 或 DHCP 自動分配，若 DHCP 分配失敗，30 秒后自動固定為 192.168.0.11，避免網絡斷連；

Modbus TCP 深度優化：支持功能碼 03（讀保持寄存器）、04（讀輸入寄存器）、06（寫單個寄存器）、16（寫多個寄存器），最多同時建立 4 個 TCP 連接，輸入數據最大 1600 字節、輸出最大 1000 字節，滿足大規模數據交互需求；

EtherNet/IP 合規標準：符合 ODVA 標準，VendCode 可修改（需與 EDS 文件同步），最大輸入 / 輸出字節數各 256 字節，無縫融入羅克韋爾 Studio5000 等 PLC 組態環境。

二、HART 全場景兼容，兼顧模擬與數字通信需求

作為 HART 主站設備，HEI-612 既支持傳統 4~20mA 模擬信號采集，又能實現 HART 數字信號雙向傳輸，完美適配不同現場設備類型：

雙模式覆蓋多場景：

單點模式（從站地址 0）：支持 4~20mA 模擬量與 HART 數字信號共存，適配兩線制 / 四線制 HART 儀表，滿足過程變量實時監控與設備參數配置同步需求；

多點模式（從站地址 1~15）：全數字通信，內接 270Ω/2W 采樣電阻可連 13 臺儀表，外接 250Ω 電阻可連 15 臺，大幅減少現場布線成本；

HART 命令全支持：兼容 HART 7?協議所有命令，可配置 127 條用戶命令（高級模式最大 30 條），支持 “逢變輸出 / 輪詢輸出 / 初始化輸出” 多種執行方式，主變量、第二變量等數據可分段映射（高級模式提取關鍵字節，避免數據冗余）；

采樣電阻靈活切換：內置 270Ω/2W 采樣電阻，當功率超限時可切換至外部電阻，保障 HART 信號采集穩定性，適配高負載工業場景。

三、配置調試零門檻，運維效率倍增

針對工業現場 “調試難、運維繁” 痛點，HEI-612 搭配HI-123 專用配置軟件，讓非專業人員也能快速上手：

傻瓜式配置流程：撥碼開關切換至 “配置模式”（IP 固定 192.168.0.11），網線直連電腦即可啟動配置，軟件可視化界面支持以太網、HART 參數一鍵設置，新手 30 分鐘內可完成通信部署；

智能工具降本提效：

從站掃描：自動識別 HART 設備地址，支持批量修改地址，無需逐臺調試；

自動映射 + 沖突檢測：根據命令需求自動分配內存地址，實時檢測地址沖突，避免數據覆蓋；

診斷與內存監控：調試模式下可查看 HART 設備在線狀態、命令響應結果，實時監控輸入 / 輸出數據緩沖區，故障定位快至秒級；

數據轉換輔助：內置 IEEE754 浮點數與 PACKED ASCII 轉換工具，無需額外編程即可處理數據格式適配問題。

四、高可靠設計，應對嚴苛工業環境

工業現場的溫濕度波動、電磁干擾、振動等問題，是通信設備穩定運行的最大挑戰。HEI-612 以高冗余設計確保全天候可靠工作：

寬溫寬壓適應：工作溫度 - 40℃~60℃（無凝露，濕度 5%~95%），供電電壓 11~30VDC（24VDC 下功耗僅 70mA），適配北方嚴寒、南方高濕及偏遠工業現場；

機械與防護保障：采用 35mm DIN 導軌安裝（尺寸 25mm×100mm×90mm，緊湊不占空間），防護等級 IP20，有效防塵、防誤觸；

安全合規：非本安防爆設計，建議安裝于控制室，符合工業安全規范，規避現場易燃易爆風險。

五、無縫對接主流系統，解鎖工業數據價值

HEI-612 不僅是 “協議轉換器”，更是工業數據的 “橋梁”，可無縫對接主流自動化系統：

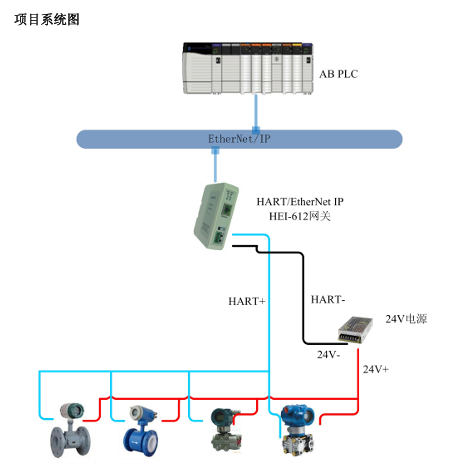

對接羅克韋爾 PLC：支持 Studio5000 軟件中通過 I/O 組態（輸入 Instance 102/112/122，輸出 Instance 101/111/121）或 MSG 指令（Get/Set Attribute Single）讀寫數據，實現 HART 設備與 PLC 的實時交互；

老舊設備升級：無需更換現有 HART 傳感器、變送器，僅通過 HEI-612 即可接入新以太網系統，降低設備更新成本 50% 以上；

分布式場景適配：在石油管道、化工儲罐、制藥反應釜等分布式場景中，可通過多點模式連接多臺儀表，實現集中監控與遠程配置。

六、應用場景：從流程工業到離散制造的全面覆蓋

化工 / 石油：將壓力、溫度、流量等 HART 變送器接入 DCS 系統，實現工藝參數實時監控與設備遠程調試；

水處理 / 環保：水質傳感器（pH、溶氧、濁度）通過網關接入 Modbus TCP 監控平臺，數據上傳無延遲；

智能制造：老舊生產線上的 HART 儀表升級接入工業以太網，助力工廠數字化轉型；

能源 / 電力：配電系統中的電流、電壓 HART 采集模塊接入 EtherNet/IP 網絡，提升能源管理效率。
