一、IGBT的原理：MOSFET與BJT的復合創新

IGBT（Insulated Gate Bipolar Transistor）是一種復合全控型電壓驅動式功率半導體器件，其核心設計融合了MOSFET（金屬氧化物半導體場效應晶體管）的高輸入阻抗（但需要較高的導通電壓）與BJT（雙極結型晶體管）的低導通壓降（但輸入阻抗極低）特性，形成“電壓控制+雙極導電”的獨特結構。

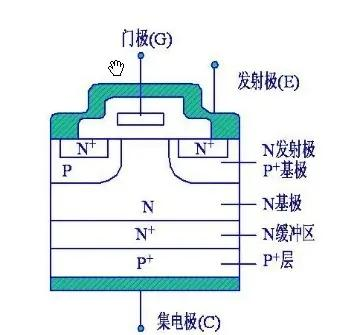

1. 結構組成
   IGBT由四層交替摻雜的半導體材料構成：
   • P+集電極區：提供空穴注入源；
   • N-漂移區：承受高電壓的關鍵區域，厚度和摻雜濃度決定器件耐壓能力；
   • P-body區：形成MOSFET的溝道結構；
   • N+發射極區：提供電子注入源。
     其等效電路可視為一個N溝道MOSFET驅動一個PNP雙極晶體管，柵極（G）通過絕緣層（如SiO?）控制MOSFET溝道的形成，進而控制PNP晶體管的基極電流。
2. 工作原理

   • 導通過程：
     當柵極施加正電壓（VGE?> 閾值電壓Vth）時，MOSFET溝道形成，電子從N+發射極注入N-漂移區，同時P+集電極向N-區注入空穴。電子與空穴的復合導致N-區電導率顯著提升（電導調制效應），電阻大幅降低(電壓確定的情況下，電阻越大，電流越小），從而實現大電流導通！！！！

   • 關斷過程：
     柵極電壓歸零后，MOSFET溝道消失，殘余載流子（電子與空穴）通過復合或抽取迅速消失，電流終止。
   • 關鍵特性：
     • 電壓控制：僅需柵極電壓信號即可控制導通/關斷，驅動功率低；
     • 低導通壓降：電導調制效應使N-區電阻遠低于純MOSFET（MOSFET用于數字電路），導通損耗接近BJT水平（BJT適合模擬電路）；IGBT適合大功率電力電子！！！
     • 高開關速度：雖略慢于MOSFET，但遠快于傳統BJT，可工作于千赫茲至兆赫茲頻率范圍。
3. 技術演進
   從穿通型（PT）到場截止型（FS），IGBT通過優化N-漂移區摻雜分布和厚度，顯著降低導通損耗與開關損耗。例如，第五代場截止技術將溝槽間距縮小至1.6微米，功率密度提升30%，芯片厚度減薄至110微米（1200V截止電壓），總體損耗降低20%以上。

二、IGBT的應用：電力電子領域的“CPU”

IGBT憑借其高壓、大電流、高速開關和低損耗特性，成為能源變換與傳輸的核心器件，廣泛應用于以下領域：

1. 新能源發電
   • 光伏逆變器：將直流電轉換為交流電并網，IGBT的高效率（>98%）和可靠性（MTBF>10萬小時）顯著提升光伏系統發電量；
   • 風電變流器：在雙饋式或直驅式風力發電系統中，IGBT實現變速恒頻控制，適應風速波動，提升風能捕獲效率。
2. 新能源汽車
   • 電機驅動：IGBT模塊（如650V/400A）構成逆變器核心，將直流電池電壓轉換為三相交流電驅動電機，支持車輛加速、爬坡等高負載場景；
   • 車載充電機（OBC）：實現交流充電樁到直流電池的能量轉換，IGBT的高開關頻率（>50kHz）縮小電感、電容體積，提升系統功率密度。
3. 工業控制
   • 變頻器：在電梯、空調、機床等設備中，IGBT通過調節輸出電壓頻率實現電機調速，節能效果達30%-50%；
   • 感應加熱：利用IGBT高頻開關特性產生交變磁場，實現金屬無接觸加熱，應用于熔煉、熱處理等工藝。
4. 軌道交通
   • 牽引變流器：在高鐵、地鐵中，IGBT模塊（如3300V/1200A）將接觸網直流電轉換為三相交流電驅動牽引電機，支持列車高速運行（>300km/h）；
   • 輔助電源：為照明、空調等系統提供穩定交流電，IGBT的高可靠性（抗振動、寬溫度范圍）保障列車安全運行。
5. 智能電網
   • 柔性直流輸電（VSC-HVDC）：IGBT構成換流閥核心，實現直流電與交流電的靈活轉換，提升電網對可再生能源的消納能力；
   • 靜止無功補償器（SVG）：通過IGBT快速調節無功功率，穩定電網電壓，改善電能質量。

三、IGBT的核心優勢與挑戰

1. 優勢
   • 高效節能：低導通壓降（1.5-3V）與高開關速度（10-40kHz）顯著降低系統損耗，提升能源利用效率；
   • 高功率密度：第五代技術將功率密度提升至500kW/L以上，縮小設備體積，降低系統成本；
   • 寬安全工作區：支持短路承受能力（>10μs）與過載能力（2倍額定電流，10秒），提升系統可靠性。
2. 挑戰
   • 熱管理：高功率密度導致局部過熱，需優化散熱結構（如Pin-Fin散熱器）或引入自冷卻材料（如氮化鋁）；
   • 短溝道效應：隨著芯片尺寸縮小至納米級，柵極對溝道的控制能力減弱，需通過超結（Superjunction）技術或碳化硅（SiC）材料抑制漏電流；
   • 成本壓力：SiC-IGBT雖性能優異，但材料成本是硅基的3-5倍，需通過規模化生產降低成本。

四、未來展望

隨著“雙碳”目標推進，IGBT需求將持續增長。預計到2030年，全球IGBT市場規模將突破100億美元，年復合增長率達8%。技術方向將聚焦：

• 材料創新：碳化硅（SiC）與氮化鎵（GaN）材料的應用，將IGBT工作頻率提升至MHz級，損耗降低50%以上；
• 結構優化：第七代微溝槽技術通過縮小柵極間距（<1μm）和優化電場分布，進一步提升功率密度與可靠性；
• 集成化：將IGBT與二極管、驅動電路、保護功能集成于單一模塊（如IPM），簡化系統設計，提升應用靈活性。

IGBT作為電力電子領域的核心器件，正通過技術創新持續推動能源革命與產業升級，其發展前景值得期待。
