今天來一款TI的升壓芯片TLV61046A。

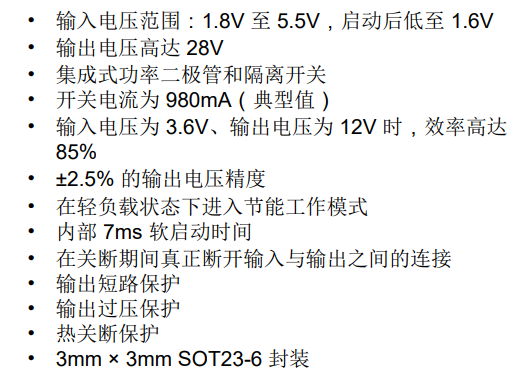

輸入電壓范圍1.8V~5.5V。

最高可以輸出28V。

開關電流980mA，那具體能輸出多大的電流就得看輸入輸出的電壓了。

以上面的輸入3.6V輸出12V為例，效率是85%，那最高可以輸出的電流就差不多只有200mA左右。

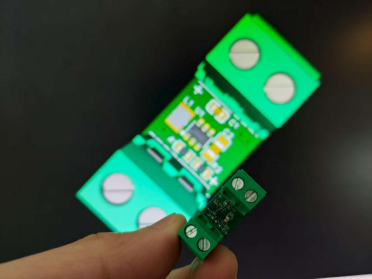

封裝也是非常小巧，我在焊測試板的時候絲印都得拿放大鏡去看。

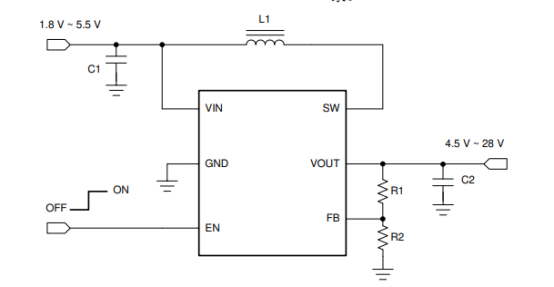

外圍電路也是相當簡單。只需要五個元器件。

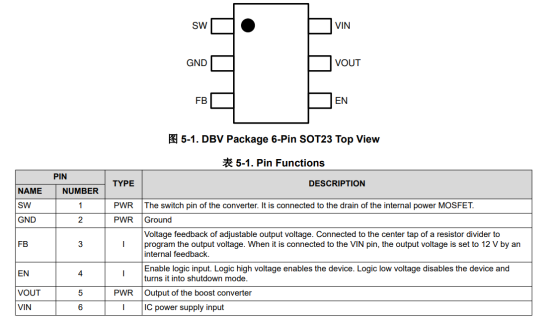

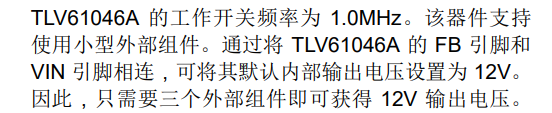

甚至如果是固定輸出12V的話，R1和R2都是可以省略的，直接把FB接到VIN就行。

EN使能引腳高電平啟用，可以直接和VIN短接。

FB上的參考電壓是0.795V。

電感的取值范圍在2.2uh~22uh。

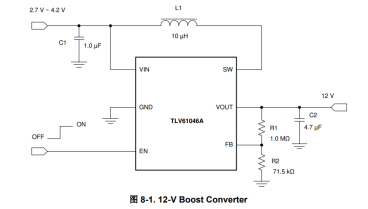

我們也可以直接參考（照抄）手冊里給出的原理圖。

經過實測，效果還是很不錯的。

一開始我忘了它的輸入范圍了，就把輸入電壓調大了，然后輸出電壓就開始往上飄，我還以為這芯片不太行，后面才想起來看人家輸入范圍。

經過我實測，輸入電壓干到7V往上，輸出才會不準，還是挺不錯的。

但是不推薦超額使用哈，手冊里說輸入范圍是1.8V~5.5V，我們在使用的時候就不要超過這個范圍。
