<摘要>
ADSL（非對稱數字用戶線路）是一種利用傳統電話線實現寬帶上網的技術。其核心原理是頻率分割：將一根電話線的頻帶劃分為語音、上行數據（慢）和下行數據（快）三個獨立頻道，從而實現“上網、打電話兩不誤”。它的“非對稱”特性體現在下載速度遠高于上傳速度，這符合大多數用戶瀏覽網頁、下載數據的上網習慣。其連接流程始于調制解調器（“貓”）的撥號，最終通過PPPoE協議與運營商的BAS路由器完成認證，建立起通往互聯網的通道。

---

<解析>

1. 背景與核心概念：電話線的“第二生命”

• 背景：在光纖到戶之前，運營商迫切需要一種低成本、高效率的方式，利用已覆蓋全球的現有電話線網絡（雙絞銅線） 為用戶提供寬帶服務。ADSL技術應運而生，無需重新布線，極大地加速了寬帶互聯網的普及。
• 核心概念：
  • 非對稱 (Asymmetric)：指下行（從網絡到用戶，如下載、看視頻）和上行（從用戶到網絡，如發郵件、傳文件）的速率不同。通常下行速率遠高于上行速率（例如 8Mbps下載 / 1Mbps上傳）。這是因為大多數用戶的網絡行為主要是下載消費內容，而非生產內容。
  • 數字用戶線路 (DSL)：一系列通過銅線傳輸數字數據的技術總稱，ADSL是其中最流行的一種。
  • 調制解調器 (Modem)：ADSL用戶端的核心設備，俗稱“貓”。它的作用是調制（將數字信號轉換成模擬信號在電話線上傳輸）和解調（將電話線上的模擬信號轉換回電腦能懂的數字信號）。

2. 設計意圖與考量：為何如此設計？

ADSL的設計是工程學上“因地制宜”的典范：

• 核心目標：最大化利用現有電話線資源，提供遠高于傳統撥號上網（56K）的速率，同時不影響傳統電話服務。
• 設計理念與考量：
  • 頻率分割 (Frequency Division)：這是ADSL的靈魂。一根電話線的理論傳輸頻帶很寬，而傳統電話（語音）只使用了0-4KHz的低頻段。ADSL技術巧妙地利用了高于4KHz的高頻段來傳輸數據，實現了“一線三用”。
  • 抗干擾：電話線最初并非為高頻信號設計，因此高頻信號衰減大、易受干擾。ADSL采用DMT（離散多音調制）等復雜調制技術，將高頻段進一步細分成大量子信道，實時監測每個信道的質量，智能地將數據分配到優質信道上，規避干擾，就像一輛車在坑洼路上不斷變道到平坦處行駛。
  • 非對稱速率：這一設計直接契合了絕大多數互聯網應用的流量模型（下載多，上傳少），在有限的線路資源下，將更多頻道分配給下行方向，最大化用戶體驗。

3. 實例與應用場景：一次完整的ADSL上網旅程

場景：用戶在家使用ADSL撥號上網瀏覽網頁

1. 物理連接：電話線從墻上的電話接口連接到ADSL調制解調器的“Line”口。 modem再通過網線連接到電腦或家庭路由器。電話機可以并聯在modem的“Phone”口上。
2. 信號分離 (Splitter)：在信號進入modem時，一個叫做分離器的小設備（有時內置在modem中）會起作用。它就像個交通協管員，將低頻的語音信號（0-4KHz）導向電話機，將高頻的數據信號（4KHz以上）導向modem。這樣你在上網時，來電不會聽到刺耳的雜音，通話也不會被數據流量中斷。
3. 撥號與認證 (PPPoE)：你在電腦上點擊“寬帶連接”，輸入運營商提供的賬號密碼。這個連接請求會被封裝成PPPoE數據包，發送給modem。
4. 調制與發送：Modem收到數字數據包后，通過DMT調制技術，將其轉換成高頻段的模擬信號，“搭乘”在電話線上發送出去。上行數據使用中頻段（如26KHz – 138KHz），下行數據使用更高的頻段（如138KHz – 1.1MHz）。
5. 局端接入 (DSLAM)：信號通過電話線，最終到達運營商機房的DSLAM（數字用戶線接入復用器）。DSLAM是ADSL網絡的核心樞紐，你可以把它想象成一片巨大的“Modem墻”，終結了所有來自用戶的ADSL連接。
   • DSLAM首先進行解調，將模擬信號還原為數字數據包。
   • 然后，它將所有用戶的數據流量匯聚起來，成為一個高速數據流。
6. 認證與上網：匯聚后的數據流被DSLAM轉發給BAS路由器（見上一個解析）。BAS負責完成PPPoE認證、分配IP地址等步驟。認證成功后，你的數據包就正式進入了運營商的核心網，并最終抵達互聯網。

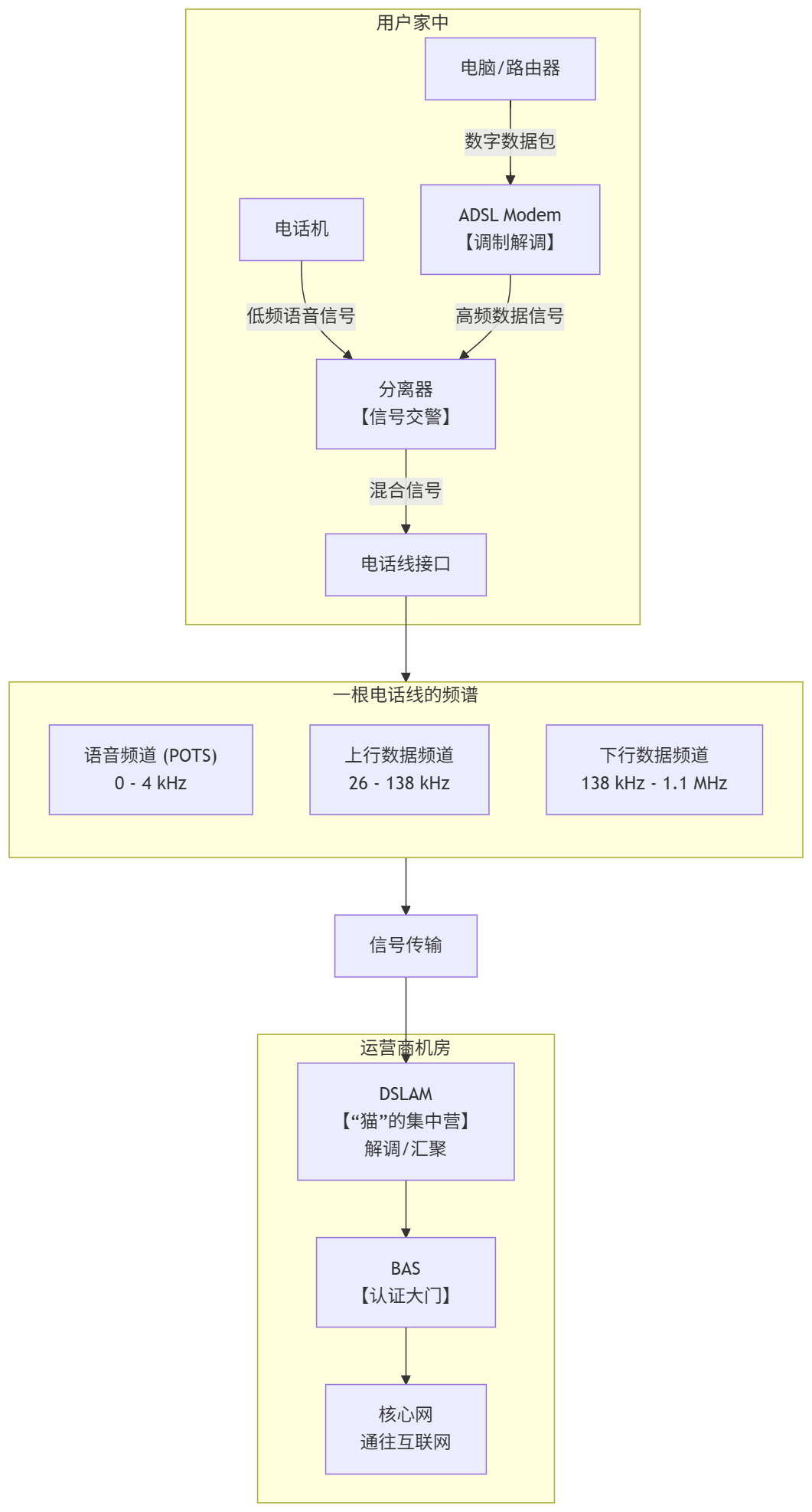

4. 圖示化呈現：ADSL的信號與網絡架構

為了更直觀地理解頻率分割和網絡結構，請看下圖：

5. ADSL的興衰：歷史地位與現狀

時期	地位與特點
鼎盛時期 (2000-2010年代)	主流寬帶技術。優勢明顯：利用現有電話線，部署成本低、覆蓋快；實現了“始終在線”，無需像撥號那樣每次等待；速度遠超撥號 modem。
逐漸淘汰 (現今)	已被光纖取代。缺陷：速度有上限（理論下行最高僅24Mbps，實際更低）；傳輸質量和距離強相關，離機房越遠，信號衰減越嚴重，網速越慢。
繼承者	光纖到戶 (FTTH)。光纖直接取代電話線作為傳輸介質，提供了對稱的吉比特（Gbps）級速率，徹底解決了ADSL的所有瓶頸。

總而言之，ADSL是一項極具智慧的技術，它在特定的歷史階段，以極低的成本最大限度地挖掘了現有銅線網絡的潛力，成功地將人類帶入了寬帶時代，是互聯網發展史上一個重要的里程碑。
