數據層面：
FPM Flexible Packet Matching
FPM是CisCOIOS新一代的ACL根據任意條件，無無狀態的匹配數據包的頭部負載，或者全部分析協議，更易于規則的創建用于替代傳統ACL，對特定惡意流量的基礎架構過濾
- 無狀態
- ipv4單播
- 不支持option選項
- 不支持tunnel接口
- 不支持WAN
- 不支持初始化分片

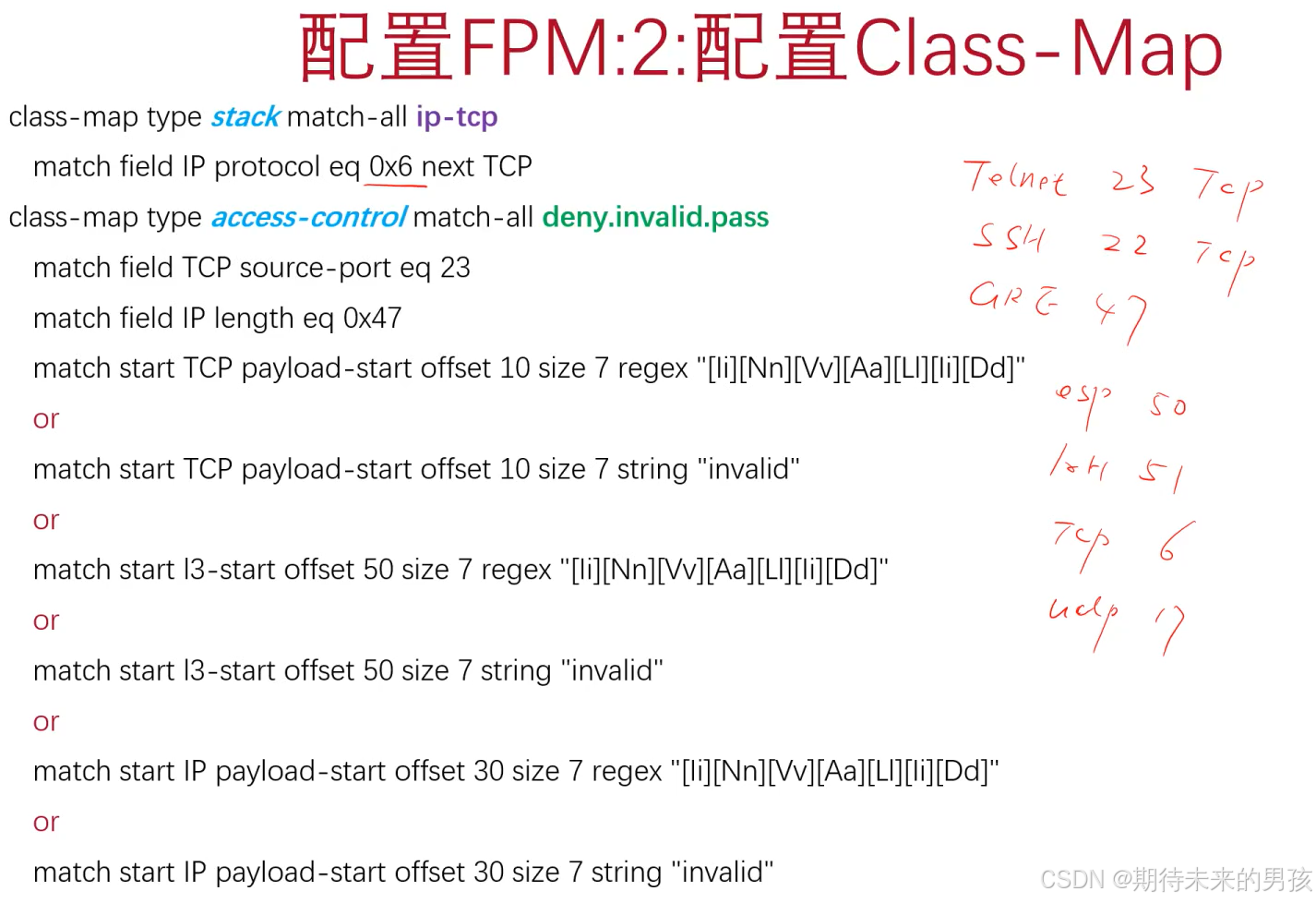

匹配流量方式：
- the use of a Protocol Header Description File (PHDF)
- direct matching of traffic based on length and offset
- a mix of the two
查看fpm文件
more system:/fpm/phdf/ip.phdf
more system:/fpm/phdf/tcp.phdf
more system:/fpm/phdf/udp.phdf
more system:/fpm/phdf/icmp.phdf
moresystem:/fpm/phdf/ether.phdf
上傳文件后加載
load protocol system:/fpm/phdf/ip.phdf
load protocol system:/fpm/phdf/tcp.phdf
load protocol system:/fpm/phdf/udp.phdf

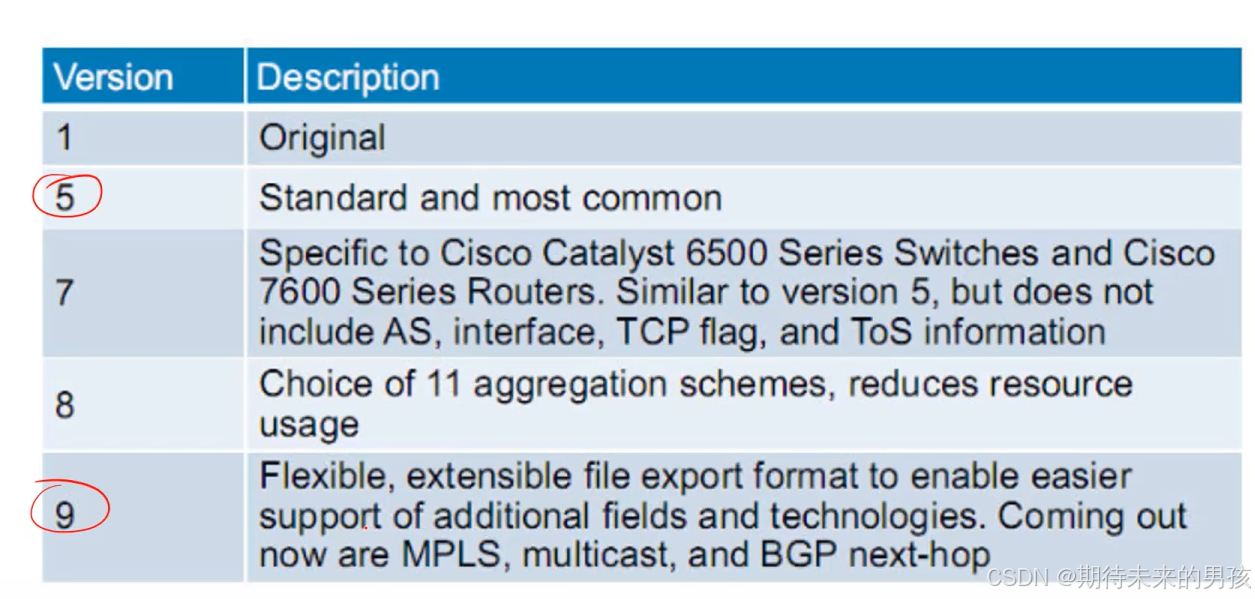

NetFlow介紹
■提供高層次的診斷，·分類和識別網絡異常。
■使用netflow來檢查那些行為改變明顯的攻擊是非常有效的
■就像wiretap一樣捕獲數據包
■NetFlow像電話賬單
??? ·通過學習話單，你可以學習到很多：誰在和誰進行通話，通過什么協議和端口，多長時間，速度如何，持續多久等等。
??? ·NetFlow是某種形式上的遙感技術，路由器和交換機作為一個感應器，推送流量信息到NetFlow collector。

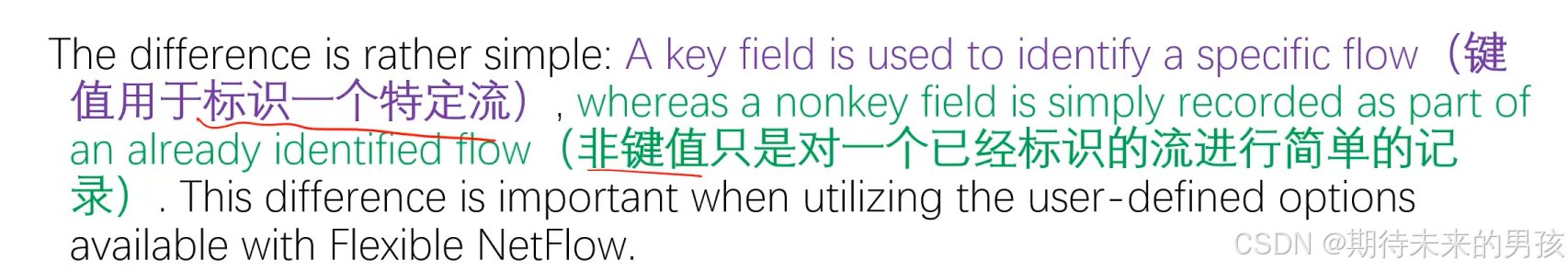

標準? 只能對 鍵值??
靈活 鍵值和非鍵值
用途：
?Network monitoring(網絡監控)
Application monitoring and profiling(應用監控和分析)
User monitoring and profiling（用戶監控和分析）
Network planning and analysis（網絡規劃和分析）
Security analysis(安全分析)
Billing and accounting(記賬和審計)

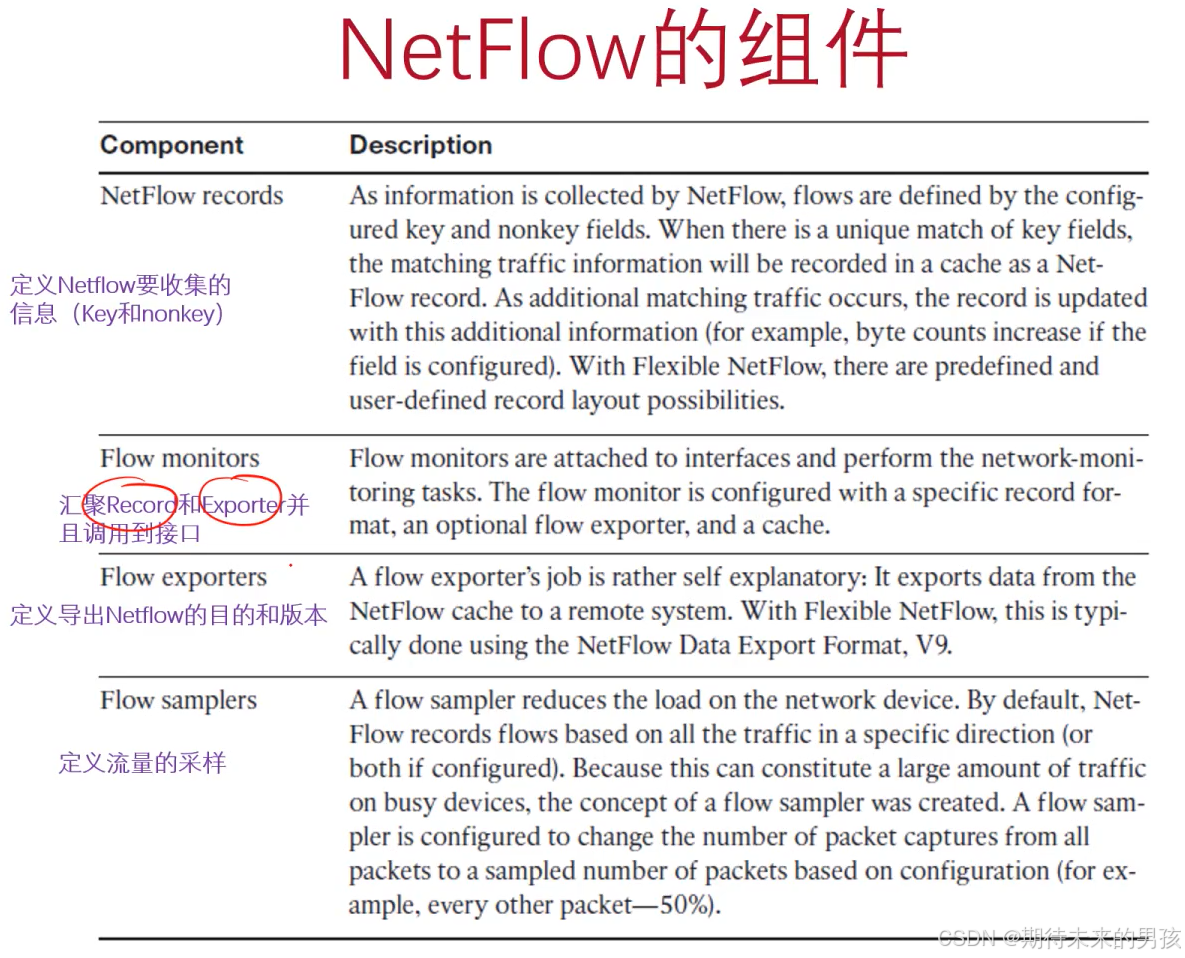

netflow 組件：

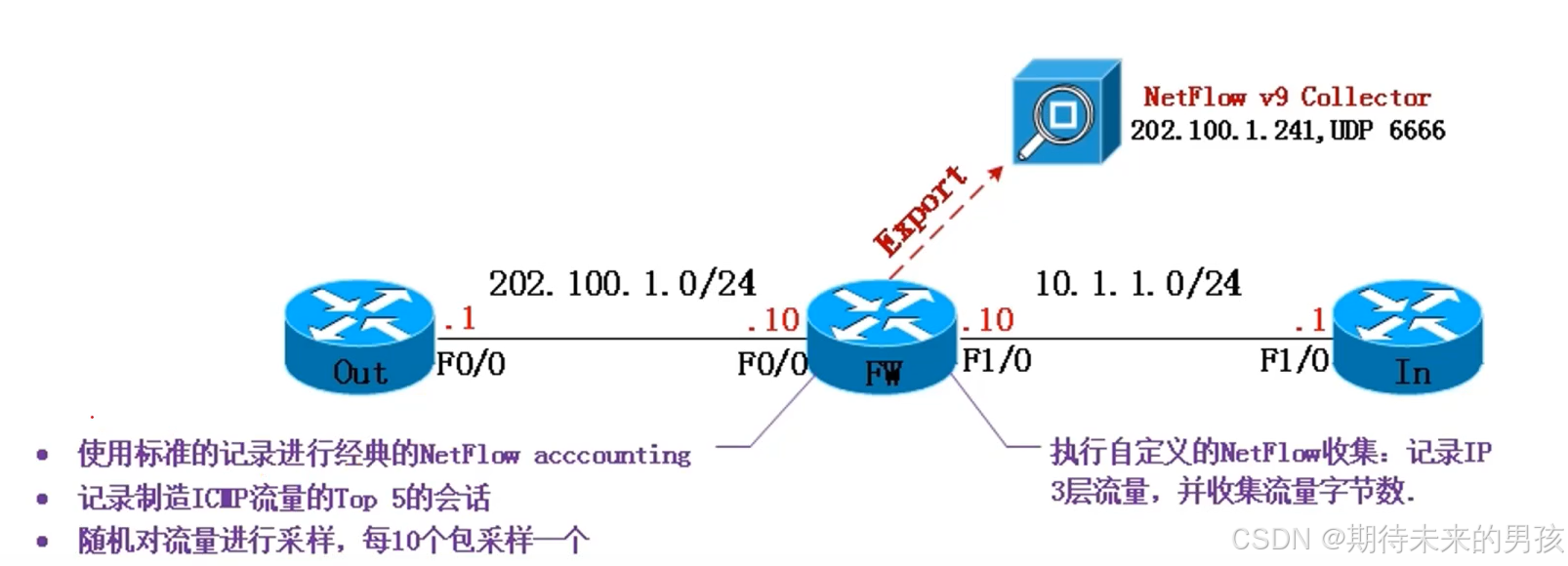

實驗：
!
flow record QYT-Record
?match ipv4 source address
?match ipv4 destination address
?collect counter bytes
!
!
flow exporter Netflow-Exporter
?destination 202.100.1.241
?transport udp 666
?export-protocol'netflow-v9
flow monitor Monitor1
?exporter Netflow-Exporter
?record QYT-Record
!
!
flow monitor Monitor2
?exporter Netflow-Exporter
?record netflow ipv4 original-input
!
!
interface GigabitEthernet1
?ip flow monitor Monitor2 input
?ip address 202.100.1.10 255.255.255.0
!
interface GigabitEthernet2
?ip flow monitor Monitor1 input
?ip address 10.1.1.10 255.255.255.0
!
ip flow-top-talkers
?top 5
?sort-by packets
?match protocol 1
!
flow-sampler-map QYT
?mode random one-out-of 10
!
interface GigabitEthernet1
?flow-sampler QYT
!
show flow exporter statistics
show flow monitor name Monitor1 cache format table
show ip flow top-talkers
PRGT 圖形工具
控制層面
- 為數據層面構建路由表和轉發表
- 在進程級別上運行
- 與慢速數據路徑進程(slow data path processes)和管理進程分享CPU資源
- 默認情況下，也分享到主CPU的路徑(隊列)
CoPP提供基本的資源保護功能
- 允許或拒絕到控制層面的訪問
- 對訪問控制層面的流量限速
- 比基礎設施ACL更便于管理
- 在一個虛擬Control Plane接口上配置一個Service Policy

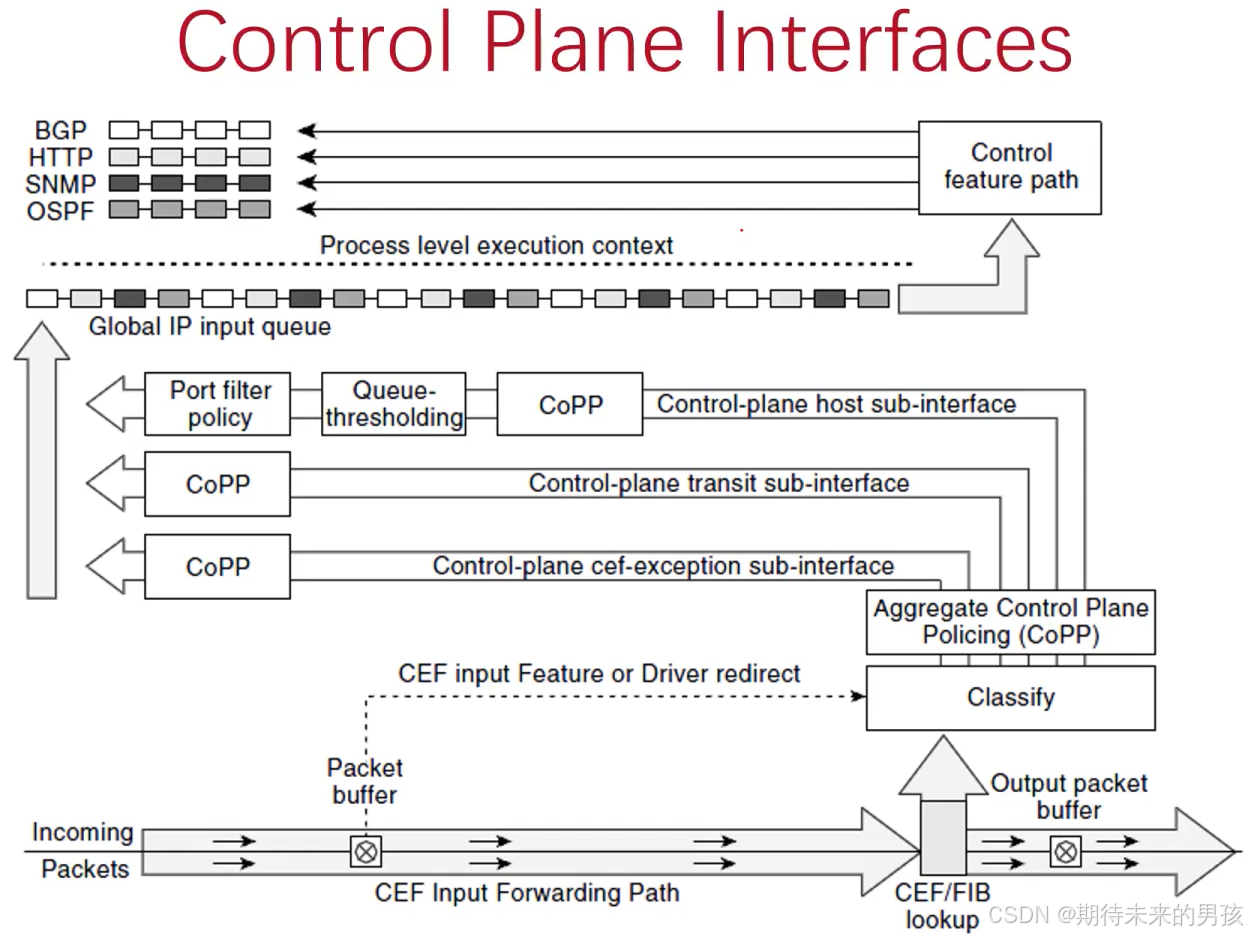

CPPr提供靈活的資源保護和設備防火墻功能
- 創建多個隊列到進程級別
- 自動分離主機終結的流量和慢速過境的數據層面流量
- 配置一個ServicePolicy并在一個虛擬Control Plane子接口上調用
host subinterface ：SSH、SNMP、BGP、OSPF、EIGRP
transit subinterface：數據包并非直接發往路由器本身，而是穿越路由器的流量
CEF-exception subinterface：i.e. ARP, L2 Keepalives and all non-IP host traffic
管理層面
- 提供對設備管理特性的訪問
- 在進程級別上運行
- 與慢速數據路勁進程和control plane進程分享CPU資源
- 默認情況下，也分享到主CPU的路徑(隊列)
可以過濾抵達設備的管理訪問，使用多重的獨立機制：接口ACL、服務特殊的ACL、CoPP、MPP

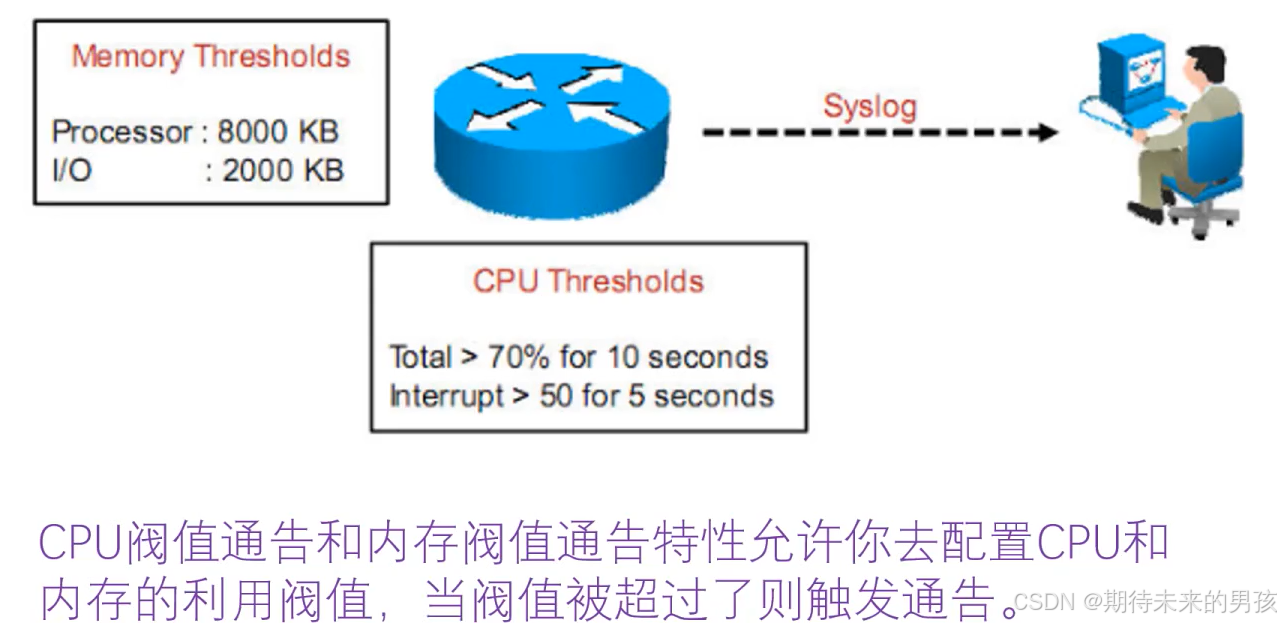

CPU/MEM通告
系統調用)
