一、實驗目的

實驗目標

構建基于神經網絡模型的數據分析與模式識別框架，探明神經網絡在大數據分析中的意義。

實驗任務

構建基于深度 BP 神經網絡與卷積神經網絡的數據分析與模式識別框架，將數據集 MNIST 與 CIFAR-10 分別在兩種模型中訓練，并比較測試效果。

使用數據集

• MNIST 數據集

• CIFAR-10 數據集

二、實驗原理

階段一分析：

分析問題需求，明確分類任務目標

在本階段，我們的目標是構建一個圖像分類系統，能夠將輸入圖像準確分類到對應的類別。首先，搭建數據讀取與預處理模塊，需要調用MNIST和CIFAR-10兩個標準圖像數據集作為實驗數據。然后，搭建數據與模型接口，為以后將這兩個數據集放入模型中做好準備。接下來，實現模型評估模塊，按照老師所講的，計算分類評估指標錯誤率與精確度，最后在可視化中搭建roc曲線。

階段二分析（BP神經網絡）：

BP (Back Propagation)神經網絡也是前饋神經網絡，只是它的參數權重值是由反向傳播學習算法進行調整的

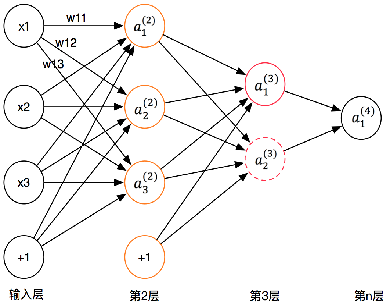

BP 神經網絡模型拓撲結構包括輸入層、隱層和輸出層，利用激活函數來實現從輸入到輸出的任意非線性映射，從而模擬各層神經元之間的交互

基本步驟：初始化網絡權值和神經元的閾值，一般通過隨機的方式進行初始化前向傳播: 計算隱層神經元和輸出層神經元的輸出后向傳播: 根據目標函數公式修正權值。

BP 神經網絡的核心思想是由后層誤差推導前層誤差，一層一層的反傳，最終獲得各層的誤差估計，從而得到參數的權重值。由于權值參數的運算量過大，一般采用梯度下降法來實現

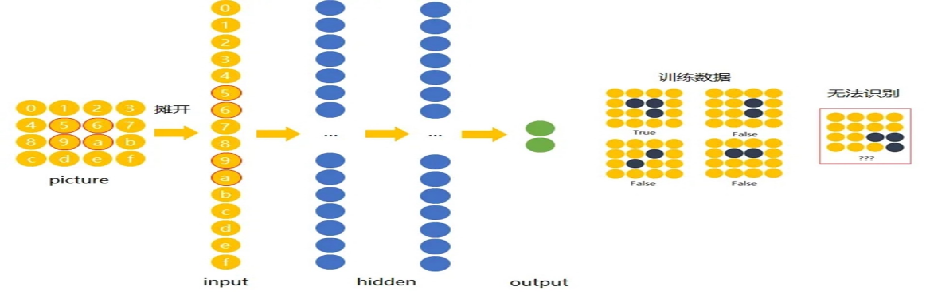

輸入層是神經網絡的起點，其作用是將外部數據輸入模型。在圖像分類任務中，圖像需要先被展平為一維向量（如 MNIST 的 28x28 圖像被展平為 784 維向量），并作為輸入層的節點傳入網絡。輸入層本身不做任何計算，只負責數據的傳遞。

神經網絡隱藏層

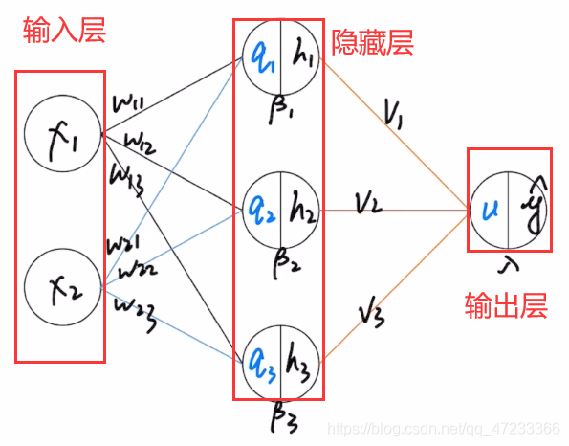

隱藏層是網絡中最核心的部分，用于提取特征與學習數據之間的非線性關系。每個隱藏層由多個神經元（節點）構成，節點之間通過權重連接。每個神經元會對其輸入做一次線性加權求和，再通過激活函數進行非線性變換（如 ReLU、Sigmoid、Tanh 等），提高模型的擬合與表達能力。多個隱藏層串聯構成了“深度”網絡。

神經網絡輸出層

輸出層的作用是將模型內部的高維特征最終映射為分類結果。對于多分類任務（如本實驗中的 MNIST 和 CIFAR-10，均為 10 類），輸出層一般設置為一個Linear全連接層，輸出維度為類別數（10），并通過Softmax 函數 轉換為概率形式，用于分類決策。

階段三分析（CNN神經網絡）

卷積神經網絡是人工神經網絡的一種，由對貓的視覺皮層的研究發展而來，視覺皮層細胞對視覺子空間更敏感，通過子空間的平鋪掃描實現對整個視覺空間的感知。

卷積神經網絡目前是深度學習領域的熱點，尤其是圖像識別和模式分類方面，優勢在于具有共享權值的網絡結構和局部感知（也稱為稀疏連接）的特點，能夠降低神經網絡的運算復雜度。

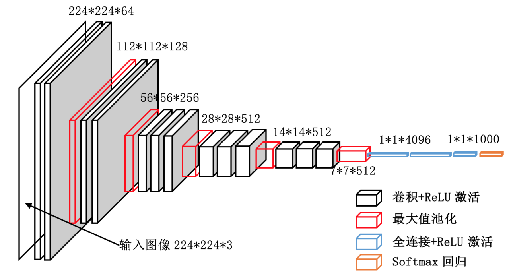

卷積層和子采樣層是特征提取功能的核心模塊，卷積神經網絡的低層由卷積層和子采樣層交替組成，在保持特征不變的情況下減少維度空間和計算時間，更高層次是全連接層，輸入是由卷積層和子采樣層提取到的特征，最后一層是輸出層，可以是一個分類器，采用邏輯回歸、Softmax回歸、支持向量機等進行模式分類，也可以直接輸出某一結果。

卷積層

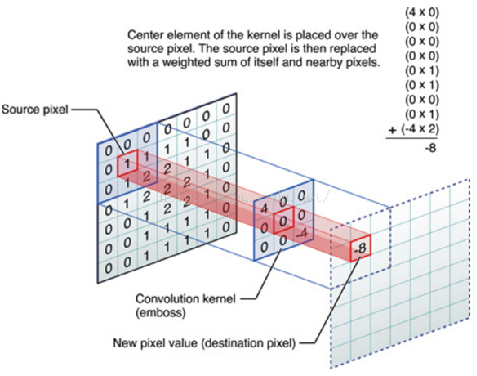

通過卷積層的運算，可以將輸入信號在某一特征上加強，從而實現特征的提取，也可以排除干擾因素，從而降低特征的噪聲。卷積操作是指將一個可移動的小窗口（稱為數據窗口）與圖像進行逐元素相乘然后相加的操作。這個小窗口其實是一組固定的權重，它可以被看作是一個特定的濾波器（filter）或卷積核。

池化層

池化層是一種向下采樣的形式，在神經網絡中也稱之為子采樣層。一般使用最大池化將特征區域中的最大值作為新的抽象區域的值，減少數據的空間大小。參數數量和運算量也會減少，減少全連接的數量和復雜度，一定程度上可以避免過擬合。池化的結果是特征減少、參數減少。

全連接層

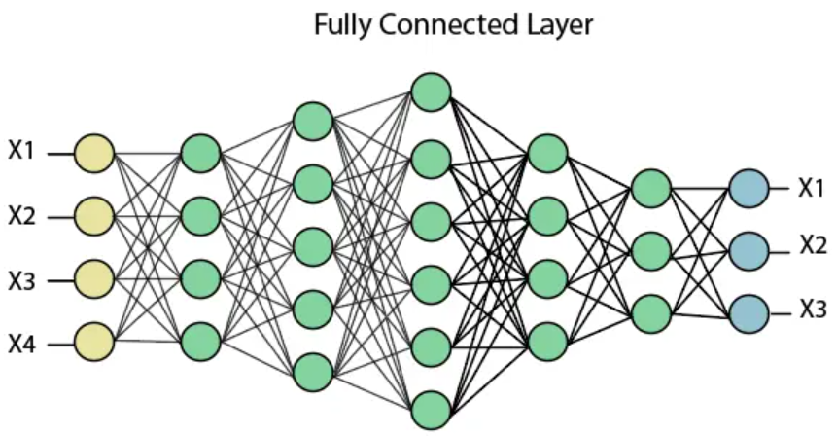

卷積層得到的每張特征圖表示輸入信號的一種特征，而它的層數越高表示這一特征越抽象，為了綜合低層的每個卷積層特征，用全連接層將這些特征結合到一起，然后用Softmax進行分類或邏輯回歸分析。

三、實驗代碼

3.1 構建數據分析與模式識別框架（第四周）

搭建數據讀取與預處理模塊（支持 MNIST / CIFAR-10）

數據讀取與預處理部分主要功能是根據用戶選擇加載 MNIST 或 CIFAR-10 數據集。

主要思路：使用torchvision.datasets 提供的接口自動下載并加載數據，同時通過 transforms 對圖像進行預處理，包括將圖像轉換為張量 (ToTensor) 并進行標準化（使像素值服從指定均值和標準差的分布），從而提升模型訓練的效果與穩定性。

最終返回處理后的訓練集，并輸出圖像數量和尺寸信息，便于后續模型訓練使用。

ps：使用 K-Fold 方法分解數據集（k=5）放在了另一模塊，分解后會直接訓練

def load_dataset(use_mnist=True):if use_mnist:transform = transforms.Compose([transforms.ToTensor(),transforms.Normalize((0.1307,), (0.3081,))])dataset = datasets.MNIST(root='./data', train=True, download=True, transform=transform)else:transform = transforms.Compose([transforms.ToTensor(),transforms.Normalize((0.5,), (0.5,))])dataset = datasets.CIFAR10(root='./data', train=True, download=True, transform=transform)print(f"加載數據集完成：{len(dataset)}張圖像，尺寸為 {dataset[0][0].shape}")return dataset

搭建數據與模型接口模塊

這一模塊作為數據與模型的接口，核心目的是根據用戶選擇動態構建不同類型的神經網絡模型。

函數 get_model 接收模型類型（bp 或 cnn）和輸入數據的形狀等參數：當選擇 bp 時，將圖像展平成一維向量傳入多層感知機 DeepBPNet；當選擇 cnn 時，保留圖像的通道信息并構建卷積神經網絡 CustomCNN。

同時通過 **kwargs 支持對網絡結構參數（如初始化方式、層數等）進行靈活配置。該接口實現了模型結構的統一調用，便于后續訓練與評估過程的模塊化管理。

# ========== 數據與模型接口 ==========
def get_model(model_type='bp', input_shape=(1, 28, 28), num_classes=10, **kwargs):if model_type == 'bp':input_size = np.prod(input_shape)return DeepBPNet(input_size=input_size, num_classes=num_classes, **kwargs)elif model_type == 'cnn':return CustomCNN(in_channels=input_shape[0], num_classes=num_classes, **kwargs)else:raise ValueError("模型必須是'bp'或者'cnn'")

搭建模型評估模塊

這一模塊是整個實驗的核心部分——模型評估模塊。

其主要功能是在訓練過程中使用 K-Fold 交叉驗證 方法（本實驗設定 k=5），將原始數據劃分為訓練集和驗證集。

在每一折中，首先利用用戶指定的模型類型（CNN 或 BP）通過 get_model 動態構建模型，并進行若干輪次的訓練。

接著，在驗證集中進行推理，計算預測結果與真實標簽的準確率（Accuracy）與對數損失（Log Loss）。每折的結果都會記錄并輸出，

最終返回所有折次的評估指標和分類概率，為模型表現對比與后續可視化分析提供基礎。

# ========== 模型評估模塊 ==========
def evaluate_model_kfold(dataset, model_type='cnn', k_folds=5, batch_size=64, num_classes=10, device=None, epochs=1, **kwargs):if device is None:device = torch.device("cuda" if torch.cuda.is_available() else "cpu")
?indices = list(range(len(dataset)))kf = KFold(n_splits=k_folds, shuffle=True, random_state=42)
?all_fold_metrics = []all_probs = []all_targets = []
?for fold, (train_idx, val_idx) in enumerate(kf.split(indices)):print(f"\n 訓練輪數 {fold + 1}/{k_folds}")
?train_subset = Subset(dataset, train_idx)val_subset = Subset(dataset, val_idx)train_loader = DataLoader(train_subset, batch_size=batch_size, shuffle=True)val_loader = DataLoader(val_subset, batch_size=batch_size, shuffle=False)
?sample_input, _ = next(iter(train_loader))model = get_model(model_type=model_type,input_shape=sample_input.shape[1:],num_classes=num_classes,**kwargs).to(device)
?criterion = nn.CrossEntropyLoss()optimizer = torch.optim.Adam(model.parameters(), lr=0.001)
?# === 訓練階段 ===model.train()for epoch in range(epochs):for inputs, labels in train_loader:inputs, labels = inputs.to(device), labels.to(device)optimizer.zero_grad()outputs = model(inputs)loss = criterion(outputs, labels)loss.backward()optimizer.step()
?# === 驗證階段 ===model.eval()y_true, y_pred, y_prob = [], [], []
?with torch.no_grad():for inputs, labels in val_loader:inputs, labels = inputs.to(device), labels.to(device)outputs = model(inputs)probs = F.softmax(outputs, dim=1)preds = torch.argmax(probs, dim=1)
?y_true.extend(labels.cpu().numpy())y_pred.extend(preds.cpu().numpy())y_prob.extend(probs.cpu().numpy())
?acc = accuracy_score(y_true, y_pred)loss = log_loss(y_true, y_prob, labels=list(range(num_classes)))
?all_fold_metrics.append({'fold': fold + 1, 'accuracy': acc, 'loss': loss})all_probs.extend(y_prob)all_targets.extend(y_true)
?print(f" Fold {fold + 1} Accuracy: {acc:.4f}, Loss: {loss:.4f}")
?return all_fold_metrics, np.array(all_probs), np.array(all_targets)
?

搭建模型評估可視化模塊

這一模塊是模型評估可視化部分，主要功能是繪制多分類任務中的 ROC 曲線，幫助我們直觀判斷模型對每一類別的區分能力。

首先通過 label_binarize 對目標標簽進行 One-Hot 編碼，然后計算每個類別的真正率（TPR）與假正率（FPR），并進一步求得每類的 AUC（曲線下面積）作為性能指標。

最終利用 Matplotlib 對每個類別的 ROC 曲線進行繪圖，并可選擇保存或直接展示。該模塊能有效展示模型對不同類別的分類效果，提供輔助判斷和模型優化依據。

def plot_multiclass_roc(probs, targets, num_classes, save_path=None):targets_onehot = label_binarize(targets, classes=list(range(num_classes)))
?fpr = dict()tpr = dict()roc_auc = dict()
?for i in range(num_classes):fpr[i], tpr[i], _ = roc_curve(targets_onehot[:, i], probs[:, i])roc_auc[i] = auc(fpr[i], tpr[i])
?plt.figure(figsize=(10, 8))for i in range(num_classes):plt.plot(fpr[i], tpr[i], label=f"Class {i} (AUC = {roc_auc[i]:.2f})")
?plt.plot([0, 1], [0, 1], 'k--', label='Random')plt.xlim([0.0, 1.0])plt.ylim([0.95, 1.05])plt.xlabel('假警報率')plt.ylabel('識別率')plt.title('多分類模型的ROC曲線')plt.rcParams['font.sans-serif'] = ['SimHei']plt.legend(loc='lower right')
?if save_path:plt.savefig(save_path)print(f" ROC曲線已保存到 {save_path}")else:plt.show()

3.2 構建深層神經網絡模型（第六周）

構建 10 層 BP 神經網絡模型

該BP網絡結構包括：

• 輸入層：將圖像展平為一維向量，輸入維度默認為 784，對應于 28×28 的灰度圖（如 MNIST）。

• 隱藏層：通過參數 num_layers=10 指定總層數，其中 hidden_size=128 表示每層的神經元數量，采用了 8 個中間隱藏層（10 層結構 = 輸入層 + 8 個隱藏層 + 輸出層），并使用 ReLU 激活函數進行非線性變換。

• 輸出層：將最后一層的輸出映射到 num_classes=10，用于10類分類任務。

class DeepBPNet(nn.Module):def __init__(self, input_size=784, hidden_size=128, num_classes=10, num_layers=10, init_method='xavier'):super(DeepBPNet, self).__init__()assert num_layers >= 2, "網絡層數必須 >= 2"self.input_layer = nn.Linear(input_size, hidden_size)self.hidden_layers = nn.ModuleList([nn.Linear(hidden_size, hidden_size) for _ in range(num_layers - 2)])self.output_layer = nn.Linear(hidden_size, num_classes)self.init_weights(method=init_method)
?def forward(self, x):x = x.view(x.size(0), -1)x = F.relu(self.input_layer(x))for layer in self.hidden_layers:x = F.relu(layer(x))x = self.output_layer(x)return x

3.3 構建卷積神經網絡模型（第七周）

構建 3 層 CNN 神經網絡模型

本模塊主要通過構建一個可配置的卷積神經網絡（CustomCNN 類）實現圖像分類任務，其核心思路是：利用多層卷積層、激活函數和池化操作提取圖像特征，隨后通過全連接層完成分類預測。

該 CNN 網絡結構包括以下部分：

• 輸入層：接收尺寸為 28×28 的灰度圖像，輸入通道默認為 1（適用于 MNIST），也支持自定義為彩色圖像的 3 通道（如 CIFAR-10）。

• 卷積模塊：通過參數 conv_layers=3 控制卷積層數，每層包含一個 3×3 的卷積核（padding=1 保持尺寸）、激活函數（如 ReLU、Tanh 等）以及 2×2 的最大池化操作（MaxPool2d），用于特征提取與降維。每一層的通道數由 base_channels=16 按 2^i 級數增長，即為 16 → 32 → 64。

• 全連接層：卷積模塊輸出展平后，通過兩個線性全連接層處理。第一層映射到 128 個神經元，第二層輸出 num_classes=10，用于多分類任務。

• 激活函數與初始化：激活函數可選（如 ReLU、Sigmoid 等），通過參數 activation 控制；所有卷積層與線性層的權重初始化方式也可配置（如 xavier、kaiming 等），增強模型靈活性與實驗可控性。

class CustomCNN(nn.Module):def __init__(self, in_channels=1, num_classes=10, conv_layers=3, base_channels=16, activation='relu', init_method='xavier'):super(CustomCNN, self).__init__()assert conv_layers >= 1, "至少要有一個卷積層"self.activation_name = activationself.activation_fn = self._get_activation_fn(activation)self.conv_blocks = nn.ModuleList()channels = in_channelsfor i in range(conv_layers):out_channels = base_channels * (2 ** i)self.conv_blocks.append(nn.Sequential(nn.Conv2d(channels, out_channels, kernel_size=3, padding=1),self.activation_fn,nn.MaxPool2d(2, 2)))channels = out_channelsdummy_input = torch.zeros(1, in_channels, 28, 28)with torch.no_grad():for layer in self.conv_blocks:dummy_input = layer(dummy_input)flatten_dim = dummy_input.view(1, -1).shape[1]self.fc1 = nn.Linear(flatten_dim, 128)self.fc2 = nn.Linear(128, num_classes)self.init_weights(init_method)
?def forward(self, x):for layer in self.conv_blocks:x = layer(x)x = x.view(x.size(0), -1)x = self.activation_fn(self.fc1(x))x = self.fc2(x)return x

四、實驗設計

4.1 數據集及數據集劃分方式

MNIST 數據集：包含 70,000 張 28×28 像素的灰度手寫數字圖片，共 10 個類別（0~9）。本實驗使用其中的 訓練集部分（60,000 張）作為訓練與驗證數據。

CIFAR-10 數據集：包含 60,000 張 32×32 像素的彩色圖像，分為 10 個類別，如飛機、汽車、貓、狗等。實驗中使用其中的訓練集部分（50,000 張）進行模型訓練與評估。

為了更穩定且全面地評估模型性能，本實驗采用了K 折交叉驗證法（K-Fold Cross Validation）。我們將訓練集劃分為 5 份（k=5），每次選取其中一份作為驗證集，其余部分用于訓練，重復 5 次后計算每折的準確率與損失，并求取平均值，減小隨機性影響，使結果更具參考價值。

4.2 實驗選用的超參數

BP選用的超參數：

• 初始化方式：Xavier / Kaiming / Normal / Uniform

• 神經元個數：64、128、256、512

• 網絡層數：3、5、10、20

• 激活函數：ReLU / LeakyReLU / Sigmoid / Tanh

CNN選用的超參數：

• 初始化方式：Xavier / Kaiming / Normal / Uniform

• 卷積核個數：8、16、32、64

• 卷積層數:1、2、3、4

• 激活函數：ReLU / LeakyReLU / Sigmoid / Tanh

五、實驗結果展示與分析

5.1 對比圖表

BPNet vs CNN 性能對比（進行完優化的對比圖表）

5.2 改變模型超參數

BP更換不同模塊參數以探明作用：

• 初始化方式：Xavier / Kaiming / Normal / Uniform

• 神經元個數：64、128、256、512

• 網絡層數：3、5、10、20

• 激活函數：ReLU / LeakyReLU / Sigmoid / Tanh

MINST

為了探究網絡結構各項參數對模型性能的影響，我們在MNIST數據集上通過更改初始化方式、神經元個數、網絡層數和激活函數，對BP神經網絡模型進行了系統性對比實驗。

初始化方式對比表

最優選擇：Xavier 初始化

表明對于BP神經網絡而言，權重初始化方式對訓練過程收斂速度和最終性能具有顯著影響。Xavier初始化能夠保持每層輸出的方差一致，避免梯度消失或爆炸，從而提升訓練穩定性。Normal初始化可能導致初始權重偏離過大，造成梯度傳播困難。

神經元個數對比表

最佳神經元數量：256

實驗發現，當神經元個數為 256 時，模型準確率達到最高（94.97%）。繼續增大至512時，反而略有下降，說明神經元過多可能導致參數冗余，從而出現過擬合或訓練不穩定。

網絡層數對比表

最佳網絡層數：3層

實驗比較了 3、5、10、20 層的BP神經網絡，發現3層網絡的性能反而最好，準確率為 95.75%，而層數越多，效果反而逐漸下降，尤其在20層時準確率驟降至 90.13%，且Loss顯著增大。

這說明對于結構簡單的MNIST圖像識別任務而言，過深的網絡不僅不能提升表現，反而可能因為梯度消失或過擬合而降低性能。合理控制網絡深度有助于模型的高效訓練。

激活函數對比表

最佳激活函數：LeakyReLU

在激活函數對比中，LeakyReLU略優于ReLU，表現為更低的Loss與更高的Accuracy。Tanh次之，而Sigmoid表現最差，準確率僅為38.30%，幾乎無法完成任務。

CIFAR-10

初始化方式對比表

最優選擇：Xavier 初始化

Xavier 初始化適用于對稱激活函數（如 ReLU、Tanh），其在淺層到中等深度的網絡結構中表現穩定。相比之下，Normal 初始化不具備前向信號的控制能力，容易導致梯度消失或爆炸，效果最差。

神經元個數對比表

最佳神經元數量：128

進一步增加神經元并未帶來顯著提升，反而可能引起過擬合。

網絡層數對比表

最佳網絡層數：3層

深層全連接網絡在缺乏卷積提取能力的前提下，面對復雜圖像如 CIFAR-10 會迅速增加訓練難度，出現訓練不穩定、梯度消失等問題。而淺層結構能更快地捕捉全局特征，反而帶來更優表現。

激活函數對比表

最佳激活函數：LeakyReLU

LeakyReLU 在負區間仍保留微弱梯度，避免了神經元“失活”；但實際使用時，依然使用了ReLU測試數據。

CNN更換不同模塊參數以探明作用：

• 初始化方式：Xavier / Kaiming / Normal / Uniform

• 卷積核個數：8、16、32、64

• 卷積層數:1、2、3、4

• 激活函數：ReLU / LeakyReLU / Sigmoid / Tanh

MNIST

初始化方式對比表

Xavier > Uniform > Kaiming > Normal

最佳初始化方式：Xavier

從準確率與損失函數表現來看，Xavier 初始化以 0.9799 的 Accuracy 和 0.0637 的 Loss 表現最佳，說明其在權重初始化時有更好的穩定性與收斂效果。

卷積核個數對比表

64 > 32 > 8 ≈ 16

最佳卷積核個數：64

卷積核個數從 8 到 64 呈現出較強的正向趨勢，64 個卷積核時準確率最高，達到了 0.9842，且 Loss 最低，僅為 0.0495，說明在該任務中更豐富的卷積特征表達有助于提升分類性能。

卷積層數對比表

3 層 > 2 層 > 4 層 > 1 層

最佳卷積層數：3 層

卷積層數增加到 3 層時模型性能最優，再往上反而性能下降。這表明在 MNIST 這種簡單數據集上，過深的網絡并不一定帶來提升，反而可能導致特征過擬合或訓練困難。

激活函數對比表

LeakyReLU > ReLU ≈ Tanh > Sigmoid

最佳激活函數：LeakyReLU

在所有激活函數中，LeakyReLU 以 0.9820 的 Accuracy 和 0.0580 的 Loss 表現最優，略優于 ReLU，說明其在處理 ReLU 的“神經元死亡問題”方面更具優勢。Sigmoid 明顯不適合 CNN，收斂慢且梯度消失，效果最差。

CIFAR-10

初始化方式對比表

Kaiming>Xavier > Uniform > Normal

推薦初始化方式：Kaiming

卷積核個數對比表

64>32>16>8

最佳卷積核個數：64

卷積層數對比表

3 層 > 2 層 > 1層 > 4 層

最佳卷積層數：3 層

依然是在底層到高層數表現為先增長，后減少，存在最優層數，避免過擬合的同時，又存在較好結果。

激活函數對比表

Tanh>LeakyReLU > ReLU> Sigmoid

最佳激活函數：Tanh

Tanh中心對稱的性質可能使得數據分布更加居中，有助于緩解梯度消失問題，從而在這個更大數據集，可能相對優勢較大。

5.3 結果分析

在前面的參數對比實驗中，分別找出了初始化方式、激活函數、神經元個數和網絡層數的“單項最優配置”，期望它們的組合能夠帶來“最優整體性能”。然而，組合結果卻略低于部分單項測試下的最佳結果（如3層網絡+ReLU時Accuracy達到了 0.9575，而最終組合結果為 0.9557），這說明最佳參數并非簡單疊加得出。

原因分析：

參數間存在依賴與耦合：多個參數組合在一起時，其交互效應可能會導致性能打折扣。

淺層網絡限制了其他參數的潛力：3層網絡作為最優層數，這是在保持訓練簡單的基礎上表現最好的結構，但它可能無法充分發揮復雜初始化（如Xavier）或激活函數（如LeakyReLU）帶來的優勢。

超參數之間存在“過擬合風險疊加”：雖然每個參數單獨設置下不會引發過擬合，但組合在一起時，可能出現過度表達能力，導致在驗證集上性能下降，尤其是Loss值升高。

因此最終仍然選擇Xavier 128 3 ReLU作為MNIST數據集最優配置。

同樣，在實驗中，依然嘗試將所有在單項實驗中表現最優的超參數組合起來，形成“綜合最優配置”，但實際上依然不如之前的測試結果，因此最終仍然選擇Xavier 128 3 ReLU作為MNIST數據集最優配置。

本次結果發現，綜合采用各參數單項調優中表現最優的配置，即 Xavier 初始化、LeakyReLU 激活函數、3 層卷積結構以及64個基礎卷積核，最終模型在 MNIST 數據集上取得了 0.9853 的平均準確率和 0.0474 的平均損失。但實際并非是組合起來的提升，因為我們看到這與所謂的”單項冠軍“（Xavier 初始化、ReLU 激活函數、3 層卷積結構以及64個基礎卷積核）只相差了激活函數，因此這項結論本質上還是單項的勝利，而非結合的結果。

在本次CNN模型訓練CIFAR-10數據集中，成功取得綜合最優的體現，通過枚舉的方法，最終采用 Kaiming 初始化、Tanh 激活函數、3 層卷積結構以及卷積核基數為 64 的 CNN 模型在 CIFAR-10 數據集上取得了最佳性能，平均準確率達到 0.5647，損失值為 1.2114，相較于其他配置均有明顯優勢。

后經查詢分析，得到原因可能如下：這一組合能夠充分利用 Kaiming 初始化在深度網絡中對梯度穩定的優化效果，同時 Tanh 激活函數在 CIFAR-10 這類自然圖像數據上展現出更強的非線性表達能力和穩定性，配合較深且足夠寬的網絡結構，有助于提取更豐富的圖像特征，從而在分類任務中表現更優。

六、實驗結論

在本次實驗中，我們系統性地掌握了深度學習模型的編程實現過程，包括如何使用 PyTorch 框架加載標準圖像數據集（MNIST 與 CIFAR-10）、構建可配置的神經網絡模型（BP 與 CNN）、執行 K 折交叉驗證訓練模型，以及如何靈活調整網絡結構參數以優化模型性能。

通過本次實驗，也加深了對超參數在模型訓練中的影響的理解，我們觀察到模型表現受初始化方式、激活函數、網絡層數和神經元/卷積核數量等多個因素的影響，并非所有參數的“最優”組合都能帶來“最優”的整體結果，說明它們之間存在復雜的相互作用和依賴關系。尤其是在淺層網絡中，部分復雜配置的優勢無法完全體現，甚至可能因參數冗余導致性能下降。

在未來的研究中，測試更多的可能數據，嘗試更多的橫向對比，同時進行更多的組合，但由于本次實驗數據量和訓練時間的限制（如果全部測出，會跑4^5=1024次代碼），我們未能進行更大規模的實驗；此外，還可以嘗試引入參數敏感性分析或可視化方法，更量化地評估各超參數對模型性能的貢獻，從而實現更高效、自動化的模型調優。

本次實驗不僅提升了我們對深度學習模型的工程實踐能力，也幫助我們理解了人工智能模型在海量數據中的構建與優化思路。這為以后進行海洋數據分析和處理，提供了很大的幫助！

七、實驗數據與代碼

實驗源代碼

?
import torch
import torch.nn as nn
import torch.nn.functional as F
from torchvision import datasets, transforms
from torch.utils.data import DataLoader, Subset
from sklearn.model_selection import KFold
from sklearn.metrics import accuracy_score, log_loss, roc_curve, auc
from sklearn.preprocessing import label_binarize
import matplotlib.pyplot as plt
import numpy as np
?
# ========== 設置隨機種子 ==========
seed = 42
torch.manual_seed(seed)
np.random.seed(seed)
?
# ========== 參數配置 ==========
k_folds = 5
batch_size = 64
use_mnist = True
model_type = 'cnn'
epochs = 1
device = torch.device("cuda" if torch.cuda.is_available() else "cpu")
?
# ========== 模型定義 ==========
class DeepBPNet(nn.Module):def __init__(self, input_size=784, hidden_size=128, num_classes=10, num_layers=10, activation='relu', init_method='xavier'):super(DeepBPNet, self).__init__()assert num_layers >= 2, "網絡層數必須 >= 2"self.activation_fn = self._get_activation_fn(activation)self.input_layer = nn.Linear(input_size, hidden_size)self.hidden_layers = nn.ModuleList([nn.Linear(hidden_size, hidden_size) for _ in range(num_layers - 2)])self.output_layer = nn.Linear(hidden_size, num_classes)self.init_weights(method=init_method)
?def forward(self, x):x = x.view(x.size(0), -1)x = self.activation_fn(self.input_layer(x))for layer in self.hidden_layers:x = self.activation_fn(layer(x))x = self.output_layer(x)return x
?def _get_activation_fn(self, name):return {'relu': nn.ReLU(),'tanh': nn.Tanh(),'sigmoid': nn.Sigmoid(),'leaky_relu': nn.LeakyReLU(0.1)}.get(name.lower(), nn.ReLU())
?def init_weights(self, method='xavier'):for m in self.modules():if isinstance(m, nn.Linear):if method == 'xavier':nn.init.xavier_uniform_(m.weight)elif method == 'kaiming':nn.init.kaiming_normal_(m.weight, nonlinearity='relu')elif method == 'normal':nn.init.normal_(m.weight, mean=0.0, std=0.02)elif method == 'uniform':nn.init.uniform_(m.weight, a=-0.1, b=0.1)if m.bias is not None:nn.init.zeros_(m.bias)
?
class CustomCNN(nn.Module):def __init__(self, in_channels=1, input_size=(28,28), num_classes=10, conv_layers=3, base_channels=16, activation='relu', init_method='xavier'):super(CustomCNN, self).__init__()assert conv_layers >= 1, "至少要有一個卷積層"self.activation_fn = self._get_activation_fn(activation)self.conv_blocks = nn.ModuleList()channels = in_channels
?for i in range(conv_layers):out_channels = base_channels * (2 ** i)self.conv_blocks.append(nn.Sequential(nn.Conv2d(channels, out_channels, kernel_size=3, padding=1),self.activation_fn,nn.MaxPool2d(2, 2)))channels = out_channels
?dummy_input = torch.zeros(1, in_channels, *input_size)with torch.no_grad():for layer in self.conv_blocks:dummy_input = layer(dummy_input)flatten_dim = dummy_input.view(1, -1).shape[1]
?self.fc1 = nn.Linear(flatten_dim, 128)self.fc2 = nn.Linear(128, num_classes)self.init_weights(init_method)
?def forward(self, x):for layer in self.conv_blocks:x = layer(x)x = x.view(x.size(0), -1)x = self.activation_fn(self.fc1(x))x = self.fc2(x)return x
?def _get_activation_fn(self, name):return {'relu': nn.ReLU(),'tanh': nn.Tanh(),'sigmoid': nn.Sigmoid(),'leaky_relu': nn.LeakyReLU(0.1)}.get(name.lower(), nn.ReLU())
?def init_weights(self, method='xavier'):for m in self.modules():if isinstance(m, (nn.Conv2d, nn.Linear)):if method == 'xavier':nn.init.xavier_uniform_(m.weight)elif method == 'kaiming':nn.init.kaiming_normal_(m.weight, nonlinearity='relu')elif method == 'normal':nn.init.normal_(m.weight, mean=0.0, std=0.02)elif method == 'uniform':nn.init.uniform_(m.weight, a=-0.1, b=0.1)if m.bias is not None:nn.init.zeros_(m.bias)
?
# ========== 數據讀取與預處理模塊 ==========
def load_dataset(use_mnist=True):if use_mnist:transform = transforms.Compose([transforms.ToTensor(),transforms.Normalize((0.1307,), (0.3081,))])dataset = datasets.MNIST(root='./data', train=True, download=True, transform=transform)else:transform = transforms.Compose([transforms.ToTensor(),transforms.Normalize((0.5,), (0.5,))])dataset = datasets.CIFAR10(root='./data', train=True, download=True, transform=transform)print(f"加載數據集完成：{len(dataset)}張圖像，尺寸為 {dataset[0][0].shape}")return dataset
?
# ========== 數據與模型接口 ==========
def get_model(model_type='bp', input_shape=(1, 28, 28), num_classes=10, **kwargs):if model_type == 'bp':input_size = np.prod(input_shape)return DeepBPNet(input_size=input_size, num_classes=num_classes, **kwargs)elif model_type == 'cnn':return CustomCNN(in_channels=input_shape[0], input_size=input_shape[1:], num_classes=num_classes, **kwargs)else:raise ValueError("模型必須是'bp'或者'cnn'")
?
?
?
# ========== 模型評估模塊 ==========
def evaluate_model_kfold(dataset, model_type='cnn', k_folds=5, batch_size=64, num_classes=10, device=None, epochs=1, **kwargs):if device is None:device = torch.device("cuda" if torch.cuda.is_available() else "cpu")
?indices = list(range(len(dataset)))kf = KFold(n_splits=k_folds, shuffle=True, random_state=42)
?all_fold_metrics = []all_probs = []all_targets = []
?for fold, (train_idx, val_idx) in enumerate(kf.split(indices)):print(f"\n 訓練輪數 {fold + 1}/{k_folds}")
?train_subset = Subset(dataset, train_idx)val_subset = Subset(dataset, val_idx)train_loader = DataLoader(train_subset, batch_size=batch_size, shuffle=True)val_loader = DataLoader(val_subset, batch_size=batch_size, shuffle=False)
?sample_input, _ = next(iter(train_loader))model = get_model(model_type=model_type,input_shape=sample_input.shape[1:],num_classes=num_classes,**kwargs).to(device)
?criterion = nn.CrossEntropyLoss()optimizer = torch.optim.Adam(model.parameters(), lr=0.001)
?# === 訓練階段 ===model.train()for epoch in range(epochs):for inputs, labels in train_loader:inputs, labels = inputs.to(device), labels.to(device)optimizer.zero_grad()outputs = model(inputs)loss = criterion(outputs, labels)loss.backward()optimizer.step()
?# === 驗證階段 ===model.eval()y_true, y_pred, y_prob = [], [], []
?with torch.no_grad():for inputs, labels in val_loader:inputs, labels = inputs.to(device), labels.to(device)outputs = model(inputs)probs = F.softmax(outputs, dim=1)preds = torch.argmax(probs, dim=1)
?y_true.extend(labels.cpu().numpy())y_pred.extend(preds.cpu().numpy())y_prob.extend(probs.cpu().numpy())
?acc = accuracy_score(y_true, y_pred)loss = log_loss(y_true, y_prob, labels=list(range(num_classes)))
?all_fold_metrics.append({'fold': fold + 1, 'accuracy': acc, 'loss': loss})all_probs.extend(y_prob)all_targets.extend(y_true)
?print(f" Fold {fold + 1} Accuracy: {acc:.4f}, Loss: {loss:.4f}")
?return all_fold_metrics, np.array(all_probs), np.array(all_targets)
?
?
# ========== 模型評估可視化模塊 ==========
def plot_multiclass_roc(probs, targets, num_classes, save_path=None):targets_onehot = label_binarize(targets, classes=list(range(num_classes)))
?fpr = dict()tpr = dict()roc_auc = dict()
?for i in range(num_classes):fpr[i], tpr[i], _ = roc_curve(targets_onehot[:, i], probs[:, i])roc_auc[i] = auc(fpr[i], tpr[i])
?plt.figure(figsize=(10, 8))for i in range(num_classes):plt.plot(fpr[i], tpr[i], label=f"Class {i} (AUC = {roc_auc[i]:.2f})")
?plt.plot([0, 1], [0, 1], 'k--', label='Random')plt.xlim([0.0, 1.0])plt.ylim([0.95, 1.05])plt.xlabel('假警報率')plt.ylabel('識別率')plt.title('多分類模型的ROC曲線')plt.rcParams['font.sans-serif'] = ['SimHei']plt.legend(loc='lower right')
?if save_path:plt.savefig(save_path)print(f" ROC曲線已保存到 {save_path}")else:plt.show()
?
?
?
# ========== 主程序入口 ==========
if __name__ == '__main__':# === 數據集選擇 ===print("請選擇數據集：")print("1 - MNIST")print("2 - CIFAR-10")dataset_choice = input("請輸入選項（1 或 2）：").strip()if dataset_choice == '1':use_mnist = Trueelif dataset_choice == '2':use_mnist = Falseelse:print("無效輸入，默認使用 MNIST")use_mnist = True
?# === 模型結構選擇 ===print("\n請選擇模型結構：")print("1 - CNN（卷積神經網絡）")print("2 - BPNet（多層感知機）")model_choice = input("請輸入選項（1 或 2）：").strip()if model_choice == '1':model_type = 'cnn'elif model_choice == '2':model_type = 'bp'else:print("無效輸入，默認使用 CNN")model_type = 'cnn'
?# === 初始化方式選擇 ===print("\n請選擇初始化方式：")print("1 - Xavier（推薦）")print("2 - Kaiming")print("3 - Normal")print("4 - Uniform")init_choice = input("請輸入選項（1~4）：").strip()init_method = {'1': 'xavier','2': 'kaiming','3': 'normal','4': 'uniform'}.get(init_choice, 'xavier')if init_choice not in ['1', '2', '3', '4']:print("無效輸入，默認使用 Xavier 初始化")
?# === 激活函數選擇 ===print("\n請選擇激活函數：")print("1 - ReLU")print("2 - LeakyReLU")print("3 - Tanh")print("4 - Sigmoid")act_choice = input("請輸入選項（1~4）：").strip()activation = {'1': 'relu','2': 'leaky_relu','3': 'tanh','4': 'sigmoid'}.get(act_choice, 'relu')if act_choice not in ['1', '2', '3', '4']:print("無效輸入，默認使用 ReLU 激活函數")
?# === 網絡結構參數（根據模型類型設置） ===extra_args = {}if model_type == 'bp':hidden_size = input("\n請輸入每層的神經元數量（默認128）：").strip()num_layers = input("請輸入網絡層數（最少2層，默認10）：").strip()extra_args['hidden_size'] = int(hidden_size) if hidden_size.isdigit() else 128extra_args['num_layers'] = int(num_layers) if num_layers.isdigit() else 10# 將激活函數傳遞給BP網絡extra_args['activation'] = activationelif model_type == 'cnn':conv_layers = input("\n請輸入卷積層數（默認3）：").strip()base_channels = input("請輸入基礎卷積核個數（默認16）：").strip()extra_args['conv_layers'] = int(conv_layers) if conv_layers.isdigit() else 3extra_args['base_channels'] = int(base_channels) if base_channels.isdigit() else 16extra_args['activation'] = activation
?extra_args['init_method'] = init_method
?# === 加載數據 & 開始訓練 ===dataset = load_dataset(use_mnist=use_mnist)metrics, probs, targets = evaluate_model_kfold(dataset=dataset,model_type=model_type,k_folds=k_folds,batch_size=batch_size,num_classes=10,device=device,epochs=epochs,**extra_args ?# 💡傳入模型構建參數)
?print("\n 每折評估結果：")for result in metrics:print(f"Fold {result['fold']} - Accuracy: {result['accuracy']:.4f}, Loss: {result['loss']:.4f}")
?# === 繪制 ROC 曲線圖 ===plot_multiclass_roc(probs=probs, targets=targets, num_classes=10)
?# === 輸出整體實驗配置信息和平均結果 ===avg_acc = np.mean([fold['accuracy'] for fold in metrics])avg_loss = np.mean([fold['loss'] for fold in metrics])
?print("\n 實驗配置與結果匯總：")print(f"數據集 ? ? ? ? ：{'MNIST' if use_mnist else 'CIFAR-10'}")print(f"模型結構 ? ? ? ：{'BPNet' if model_type == 'bp' else 'CNN'}")print(f"初始化方式 ? ? ：{init_method}")if model_type == 'cnn':print(f"激活函數 ? ? ? ：{activation}")print(f"卷積層數 ? ? ? ：{extra_args['conv_layers']}")print(f"卷積核基數 ? ? ：{extra_args['base_channels']}")else:print(f"激活函數 ? ? ? ：{activation}")print(f"神經元數量 ? ? ：{extra_args['hidden_size']}")print(f"網絡層數 ? ? ? ：{extra_args['num_layers']}")
?print(f"\n 平均 Accuracy：{avg_acc:.4f}")print(f" 平均 Loss ?  ：{avg_loss:.4f}")
?
?
?
?
